15.5串、并联电路中电流的规律 同步练习2021-2022学年人教版九年级全一册物理 （含答案）

2021——2022学年度人教版九年级物理
第十五章电流和电路
15.5串、并联电路中电流的规律
同步练习
一、选择题
1．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a、b、c三处的电流后，为总结普遍规律，他下一步的操作最合理的是（
）
A．换用不同规格的灯泡，再次测量a、b、c三处的电流
B．将电源两极对调，再次测量a、b、c三处的电流
C．改变开关S的位置，再次测量a、b、c三处的电流
D．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
2．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（
）
A．通过灯L1的电流为1.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A
D．通过灯L2的电流为0.3A
3．如图所示，开关闭合后，L1，L2正常发光。突然一盏灯熄灭了，此时，干路电流表的示数变小，支路电流表示数不变，可能出现的故障是（
）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
4．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（
）
A．S1、S2
闭合时，R1、R2并联
B．S1，S2
闭合时，通过电阻R1的电流为0.5A
C．S1，S2
闭合时，电流表A1测量的是R1的电流
D．开关S2
断开时，电流表A2示数为0.2A
5．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（
）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，通过它们的电流有可能相等
6．如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（　　）
①电流表A的读数是2.2A②电流表A1的读数是0.42A③通过L1的电流是0.42A④通过L2的电流是1.76A
A．只有①③
B．只有②③
C．只有①④
D．只有②④
7．如图所示是一种定时课间音乐播放装置的原理图，通常情况下，开关S处于闭合状态。课间休息时“播放器”会有电流通过，自动播放音乐。则下列说法正确的是（
）
A．课间休息时，“定时开关”处于闭合状态
B．音乐播放时，指示灯会熄灭
C．音乐播放时，通过播放器的电流比通过指示灯的电流大
D．音乐播放时，通过播放器的电流与通过指示灯的电流一样大
8．如图1所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图2所示，则下列判断正确的是
A．通过灯L1的电流为1.5
A
B．通过灯L1的电流为0.3
A
C．通过灯L2的电流为0.3
A
D．通过灯L2的电流为1.2
A
二、填空题
9．为方便深夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成.将该开关和照明灯连入电路，如乙图所示.当开关S闭合时，电路中的照明灯正常发光、指示灯不发光.
（1）乙图的L1和L2中表示指示灯的是_____________.
（2）当开关S断开时，两个灯中的电流情况I1_____________I2（选填“>”=”或“＜”）.
10．如甲图电路，开关S闭合后，电流表的指针偏转如乙图所示，则通过L1的电流为__A，通过L2的电流为__A,接下来小明将L2换成L3，电路其它都未改变，闭合开关后，发现两个电流表的指针偏转角度相同，则通过L3的电流为__A．
11．如图所示电路，三盏灯的规格各不相同。若开关都不闭合，两电流表的示数
______
（选填“相同”或“不相同”）；若两开关都闭合，能发光的灯是
______
，且它们是
______
联。
12．如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有
______
；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是
______
A。
13．如图所示，若三只电流表A1、A2、A3的示数分别为0.41A、0.35A、0.53A，则通过灯泡L1的电流是_____A，通过灯泡L2和L3的电流之和是_____A。

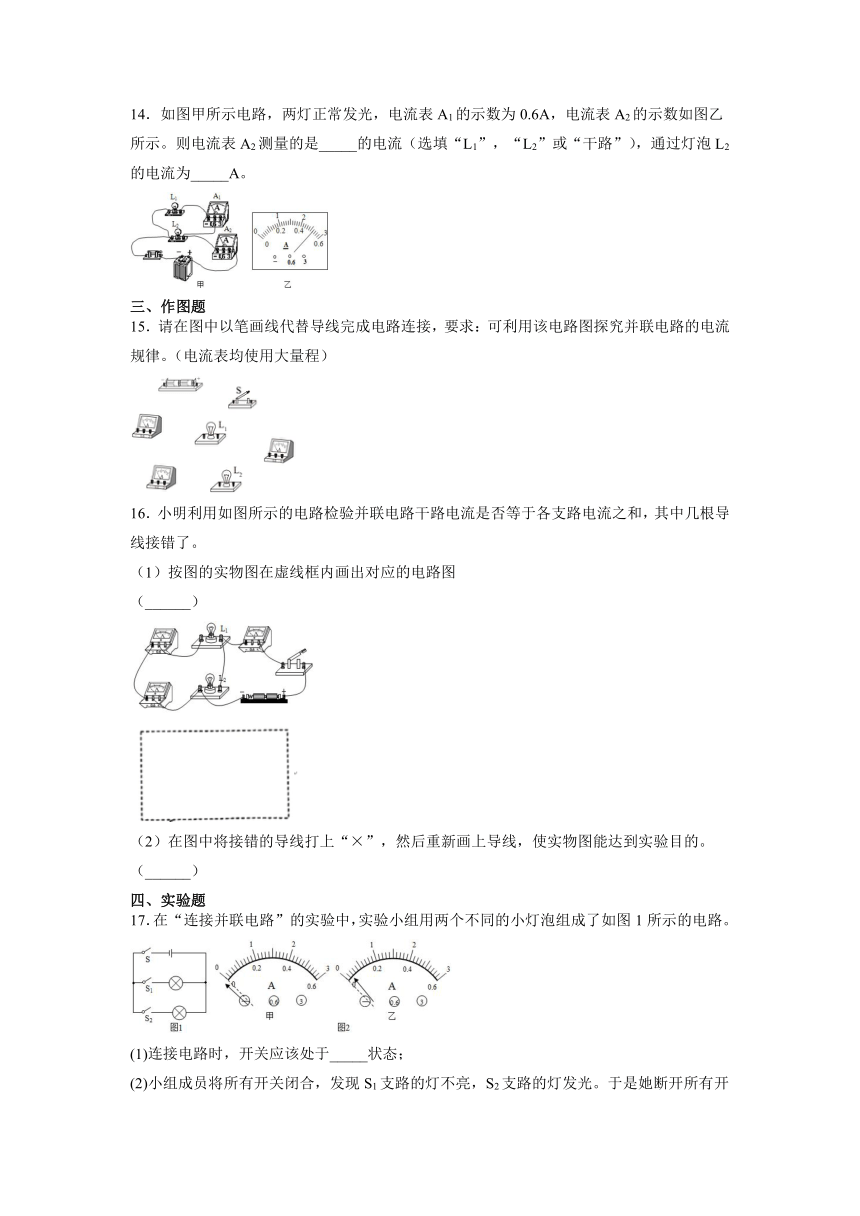

14．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则电流表A2测量的是_____的电流（选填“L1”，“L2”或“干路”），通过灯泡L2的电流为_____A。
三、作图题
15．请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联电路的电流规律。（电流表均使用大量程）
16．小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中几根导线接错了。
（1）按图的实物图在虚线框内画出对应的电路图
（______）
（2）在图中将接错的导线打上“×”，然后重新画上导线，使实物图能达到实验目的。
（______）
四、实验题
17．在“连接并联电路”的实验中，实验小组用两个不同的小灯泡组成了如图1所示的电路。
(1)连接电路时，开关应该处于_____状态；
(2)小组成员将所有开关闭合，发现S1支路的灯不亮，S2支路的灯发光。于是她断开所有开关，交换两灯位置后，再闭合所有开关，发现仍然是S1支路的灯不亮，S2支路的灯发光。故障的原因可能是_____。
A．某个灯泡的灯丝断路
B．干路上某根导线断路
C．S1支路某根导线断路
D．S2支路某根导线断路
(3)排除故障后，继续进行实验。为了探究开关S1的作用，在观察灯泡发光情况时，她应该_____。
A．同时观察两个支路上的灯泡
B．只观察S1所在支路上的灯泡
C．只观察S2所在支路上的灯泡
(4)在接下来探究并联电路电流特点的实验中，小组另外两位同学在闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____；
乙同学的问题：_____。
(5)把电流表分别串接入电路中的三个开关后面，测出它们的电流，填入下表：
电流
第1次
第2次
第3次
第4次
S1处的电流I1/A
0.18
0.22
0.24
1.4
S2处的电流I2/A
0.18
0.22
0.24
0.28
S处的电流I/A
0.36
0.44
0.48
0.56
[分析与论证]
①实验小组在分析数据时，发现表格中数据有一个错误，请指出错误的原因：_____；
②改正错误后，根据实验数据可以得到：并联电路干路中的电流_____各支路电流之和；
[交流与合作]
与同学讨论交流后，发现她的实验设计有不足之处，请指出：_____。
18．在“探究串联电路中各点的电流有什么关系”时，实验小组把两个灯泡L1、L2串联起来接到如图所示电路中。
(1)实验中，选择两个小灯泡的规格应该是______
(选填“相同”或“不相同”)的。甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析甲存在的问题是______；乙存在的问题是______；
(2)完成第一组测量后，甲同学换用另外型号的灯泡替换L1、L2进行了第二次测量，下表是两次测量的记录数据，明显错误的数据值是______A，造成错误的原因是______；
A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
0.3
A
0.3
A
1.5
A
第二次测量
0.2
A
0.2
A
0.2
A
(3)实验结论：______。此结论并不可靠，理由是______。
19．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把
电流表分别接入到
A、
B、
C三处
(1)实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是（______）的。
A．正确
B．错误
(2)图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，同学想测量通过的电流，为接入电流表，
a、b
、c
、d
四个接点中，最方便的导线拆接点是（______）
A．a
B．
b
C．c
D．
d
(3)测量过程中，电流表出现图3中的实验现象说明（______）
A．未调零
B．电流表的正负接线柱接反了
C．AB选项均有可能
(4)点电流
点电流
点电流
将并联电路电流特点应用到如图4中，图中已标明了电流的方向，若b
、c
、d
中的电流大小分别为
0.3
A、0.6
A
、0.2
A
，则
a中的电流大小为（______）
A．1.1
A
B．0.1
A
C．0.5
A
D．0.7A
五、综合题
20．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内）如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭：
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是
______
；
②根据上述现象，不用其他任何仪器的情况下，如何判断它们的连接方式；
_______________
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故：
①你认为小华的判断是
______
（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是
______________
。
21．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光．请根据电路图说明怎样实现上述两种供电要求．
（1）画出这两种情况电路简图（等效电路图）_____．
（2）第一种情况A1表示数为0.5A，则A2表示数为多少？_____
第二种情况A1表示数为0.8A，A2表示数0.3A，则A3表示数为多少？_____
【参考答案】
1．A
2．B
3．D
4．D
5．D
6．C
7．D
8．C
9．L1
=
10．0.3
0.9
1.2
11．相同
L1、L2、L3
并
12．
0.8
13．0.12
0.41
14．干路
2
15．
16．
17．断开
C
A
电流表正负接线柱接反了
电流表量程选择过大
电流表选用小量程，却按大量程读数了
等于
选用的灯泡规格相同，结论有偶然性
18．不相同
电流表正、负接线柱接反了
电流表量程选择的过大
1.5
测量时接小量程，却按大量程读数
串联电路中电流处处相等
实验次数太少，结论有偶然性
19．B
d
B
B
20．电源
拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联
错误的
调换两灯泡的位置，观察灯泡的亮暗是否变化
21．
0.5A
0.5A
