15.2电流和电路同步测试2021—2022学年人教版九年级物理全一册（含答案）

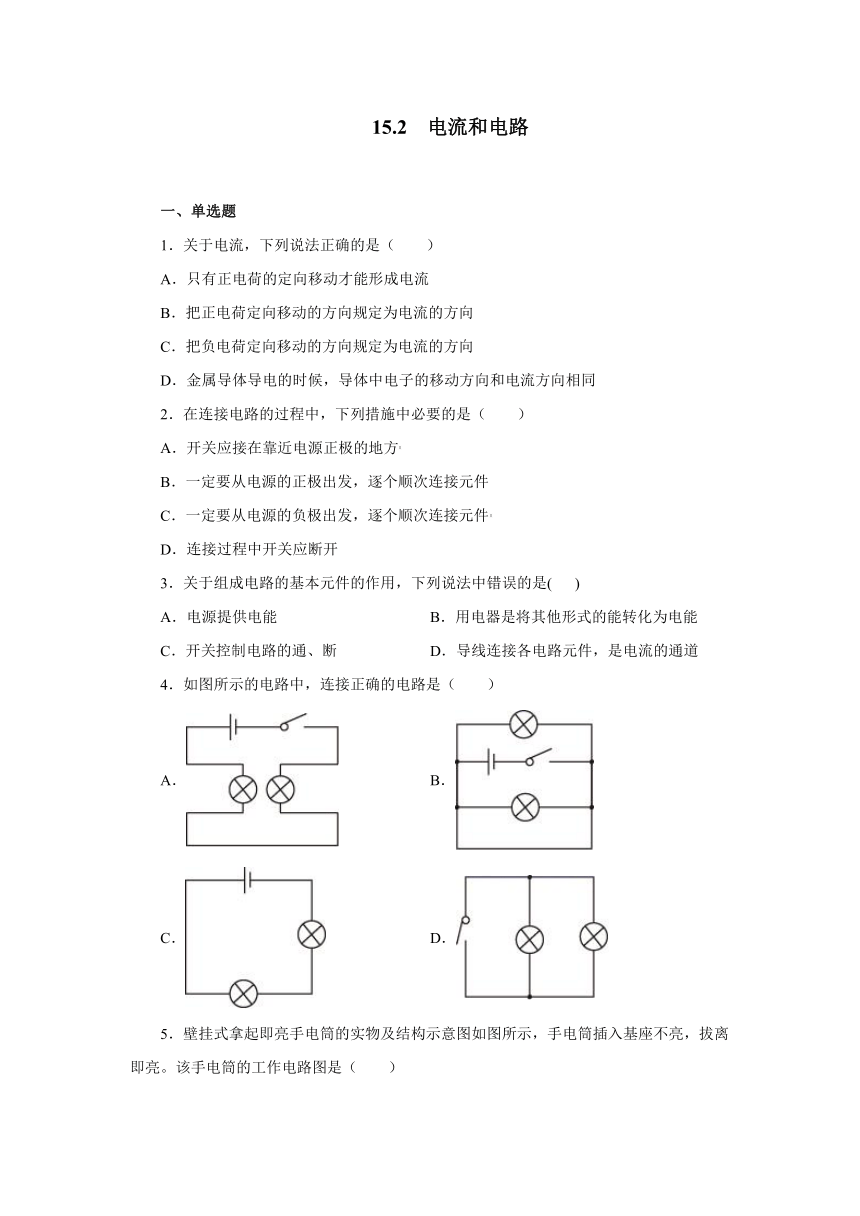

15.2
电流和电路
一、单选题
1．关于电流，下列说法正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．把正电荷定向移动的方向规定为电流的方向
C．把负电荷定向移动的方向规定为电流的方向
D．金属导体导电的时候，导体中电子的移动方向和电流方向相同
2．在连接电路的过程中，下列措施中必要的是（　　）
A．开关应接在靠近电源正极的地方
B．一定要从电源的正极出发，逐个顺次连接元件
C．一定要从电源的负极出发，逐个顺次连接元件
D．连接过程中开关应断开
3．关于组成电路的基本元件的作用，下列说法中错误的是(
)
A．电源提供电能
B．用电器是将其他形式的能转化为电能
C．开关控制电路的通、断
D．导线连接各电路元件，是电流的通道
4．如图所示的电路中，连接正确的电路是（　　）
A．
B．
C．
D．

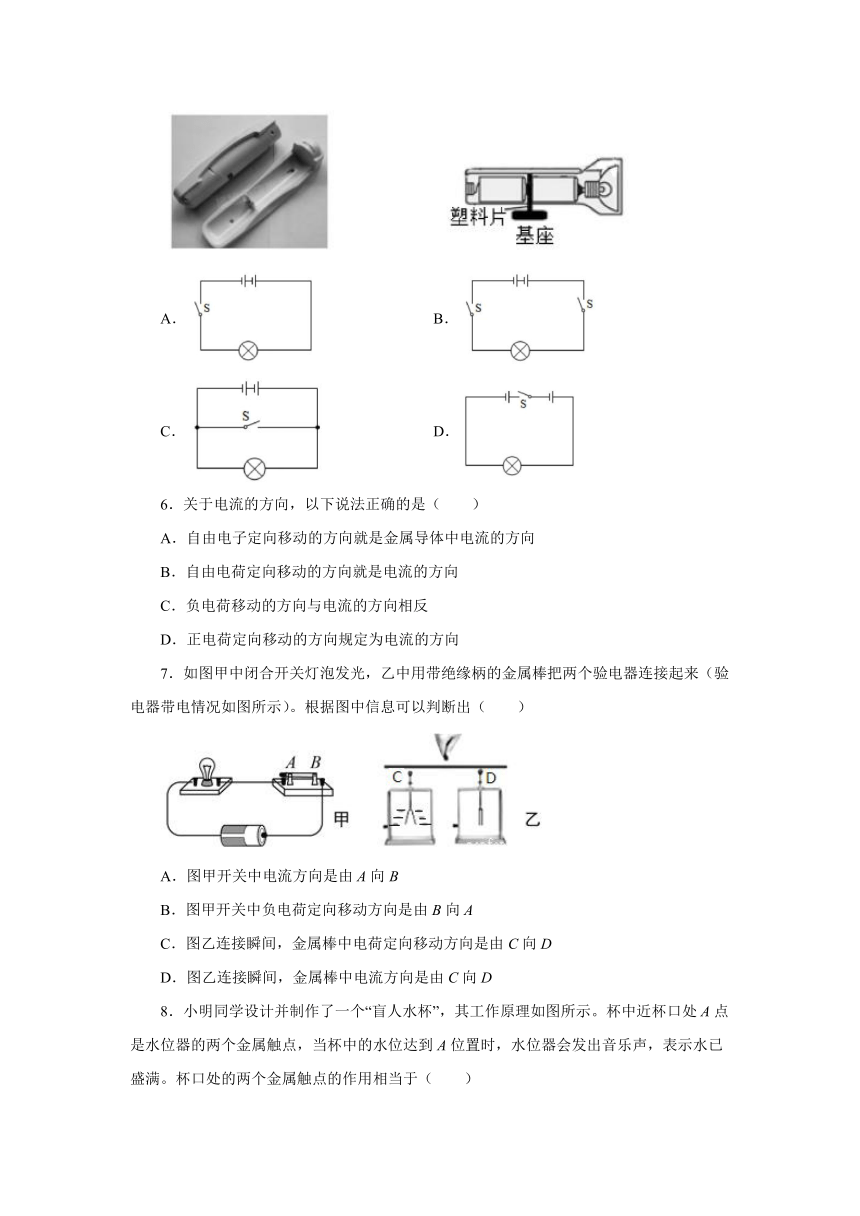

5．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是（　　）
A．
B．
C．
D．
6．关于电流的方向，以下说法正确的是（　　）
A．自由电子定向移动的方向就是金属导体中电流的方向
B．自由电荷定向移动的方向就是电流的方向
C．负电荷移动的方向与电流的方向相反
D．正电荷定向移动的方向规定为电流的方向
7．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示）。根据图中信息可以判断出（　　）
A．图甲开关中电流方向是由A向B
B．图甲开关中负电荷定向移动方向是由B向A
C．图乙连接瞬间，金属棒中电荷定向移动方向是由C向D
D．图乙连接瞬间，金属棒中电流方向是由C向D

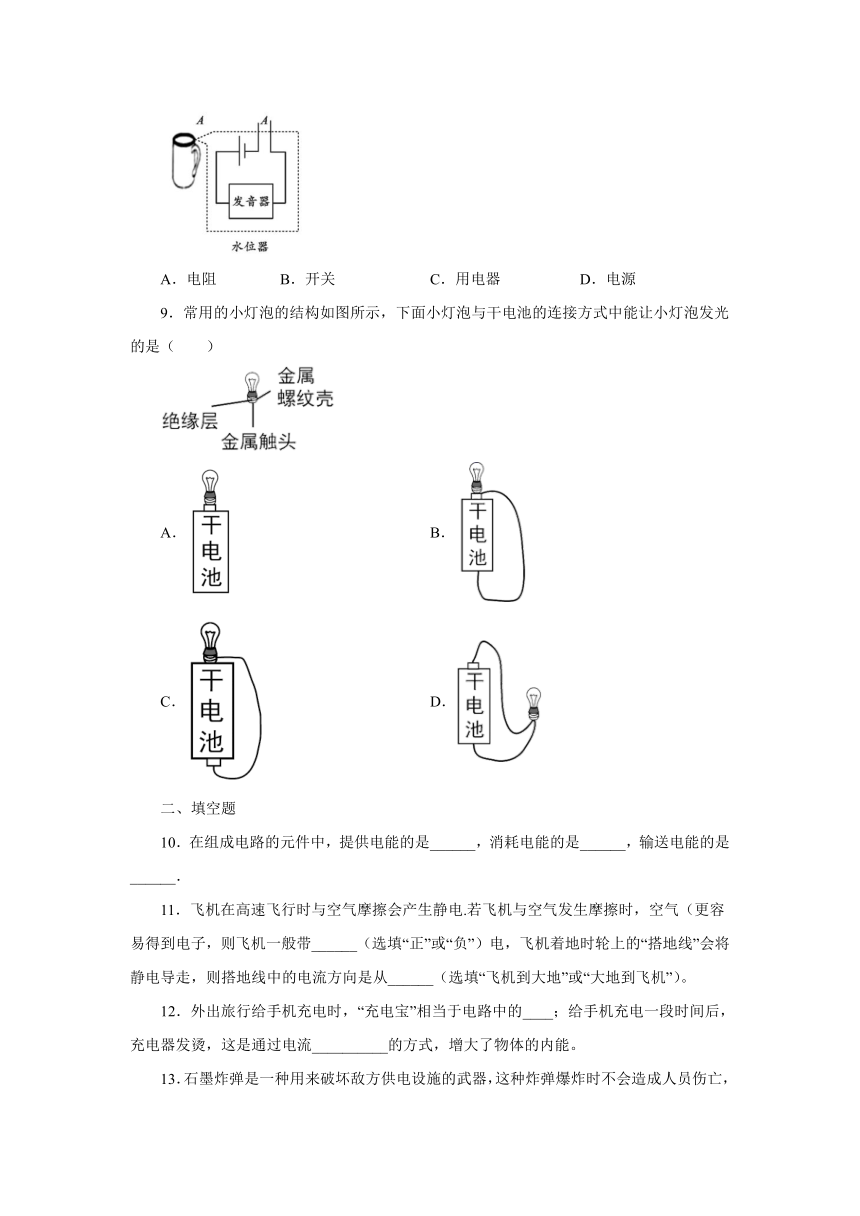

8．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（　　）
A．电阻
B．开关
C．用电器
D．电源
9．常用的小灯泡的结构如图所示，下面小灯泡与干电池的连接方式中能让小灯泡发光的是（　　）
A．
B．
C．
D．
二、填空题
10．在组成电路的元件中，提供电能的是______，消耗电能的是______，输送电能的是______．
11．飞机在高速飞行时与空气摩擦会产生静电.若飞机与空气发生摩擦时，空气（更容易得到电子，则飞机一般带______（选填“正”或“负”）电，飞机着地时轮上的“搭地线”会将静电导走，则搭地线中的电流方向是从______（选填“飞机到大地”或“大地到飞机”）。
12．外出旅行给手机充电时，“充电宝”相当于电路中的____；给手机充电一段时间后，充电器发烫，这是通过电流__________的方式，增大了物体的内能。
13．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是______（选填“导体”或“绝缘体”），飘落到供电设备上会造成电路______（选填“断路”或“短路”），从而使供电系统瘫痪。
14．国产某品牌的油电混合动力汽车符合国六标准，给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带_____电。电荷量的单位是____。
15．如图所示，当S1闭合，S2断开时，电路是______；当S1，S2都闭合时，电路______。（均选填“通路”“短路”或“断路”）
16．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹．请你结合所学知识帮助专家进行排爆分析：
（1）定时器（时钟）应该安装在b导线上．在定时阶段，该导线是_____（填“通”或“断”）路，因此起爆器被_____，所以在定时阶段起爆器不会爆炸引爆炸弹．
（2）定时结束时，定时器（时钟）会把b导线_____（填“接通”或“切断”），此时电流_____（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸．
（3）综上可知，定时器（时钟）在定时阶段相当于一个_____（填“闭合”或“断开”）的开关．为使该定时爆炸装置停止工作，应立即剪断导线_____（选填“a”或“b”）．
17．短路分为两种：
（1）电源短路：电流未经过任何用电器，直接从电源正极经过导线流向负极，即_________将电源的正负极相连。
电源短路时，用电器不工作，电路中有很大的电流，会损坏电源甚至烧坏导线绝缘层，引起火灾。
（2）用电器被短接：几个用电器串联时，当某用电器的两端_________相连时，电流将不经过此用电器，而从连接的导线经过。局部短路时，只是被短接的用电器_________，其他用电器_________。
18．指出下列电路图的错误：
①
________
②________
③________
参考答案
1．B
2．D
3．B
4．A
5．D
6．D
7．C
8．B
9．C
10．电源
用电器
导线
11．正
飞机到大地
12．电源
做功
13．导体
短路
14．用电器
负
库（仑）
15．通路
短路
16．通
短路
切断
能
闭合
a
17．直接用导线
直接被导线
不工作
工作
18．没有电源
电池连接错误
电源短路
