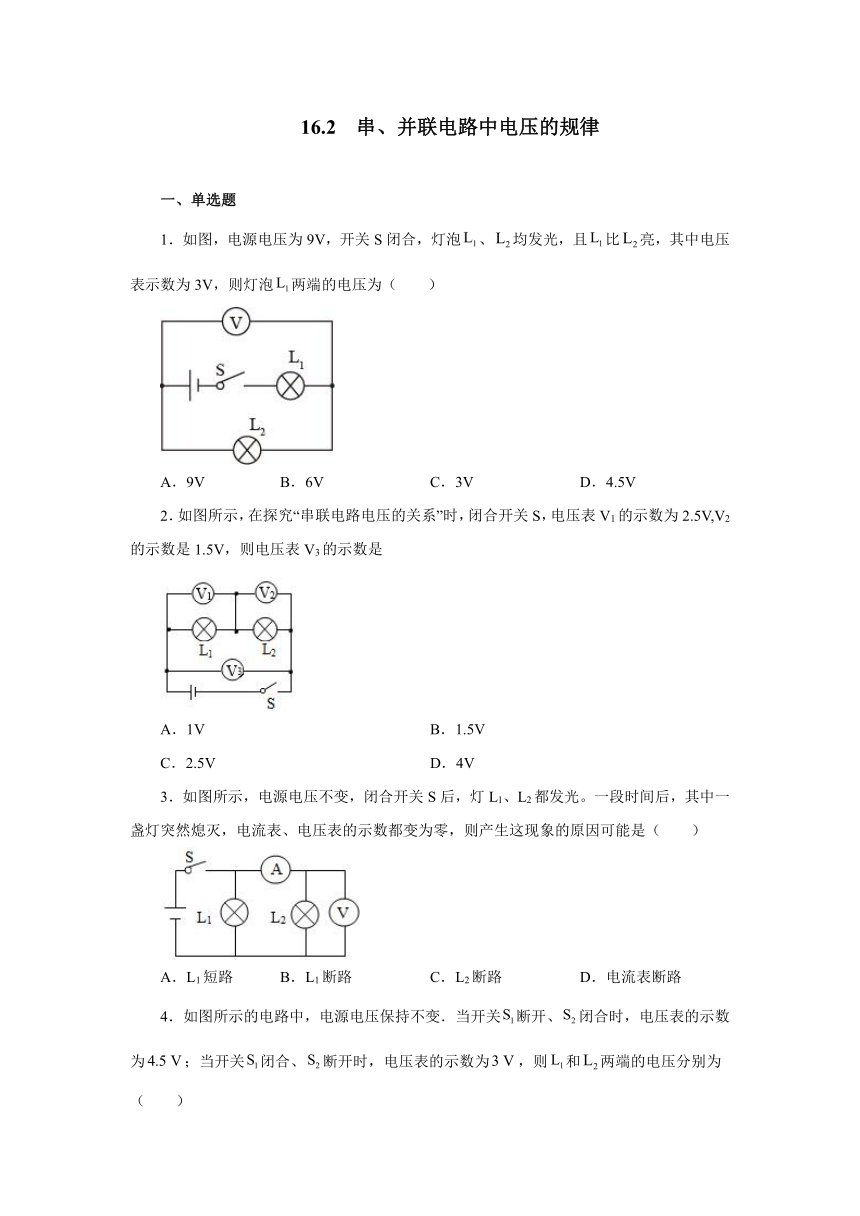

16.2串、并联电路中电压的规律同步测试202-2022学年人教版九年级物理全一册（含答案）

16.2
串、并联电路中电压的规律
一、单选题
1．如图，电源电压为9V，开关S闭合，灯泡、均发光，且比亮，其中电压表示数为3V，则灯泡两端的电压为（　　）
A．9V
B．6V
C．3V
D．4.5V
2．如图所示，在探究“串联电路电压的关系”时，闭合开关S，电压表V1的示数为2.5V,V2的示数是1.5V，则电压表V3的示数是
A．1V
B．1.5V
C．2.5V
D．4V
3．如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为零，则产生这现象的原因可能是（　　）
A．L1短路
B．L1断路
C．L2断路
D．电流表断路

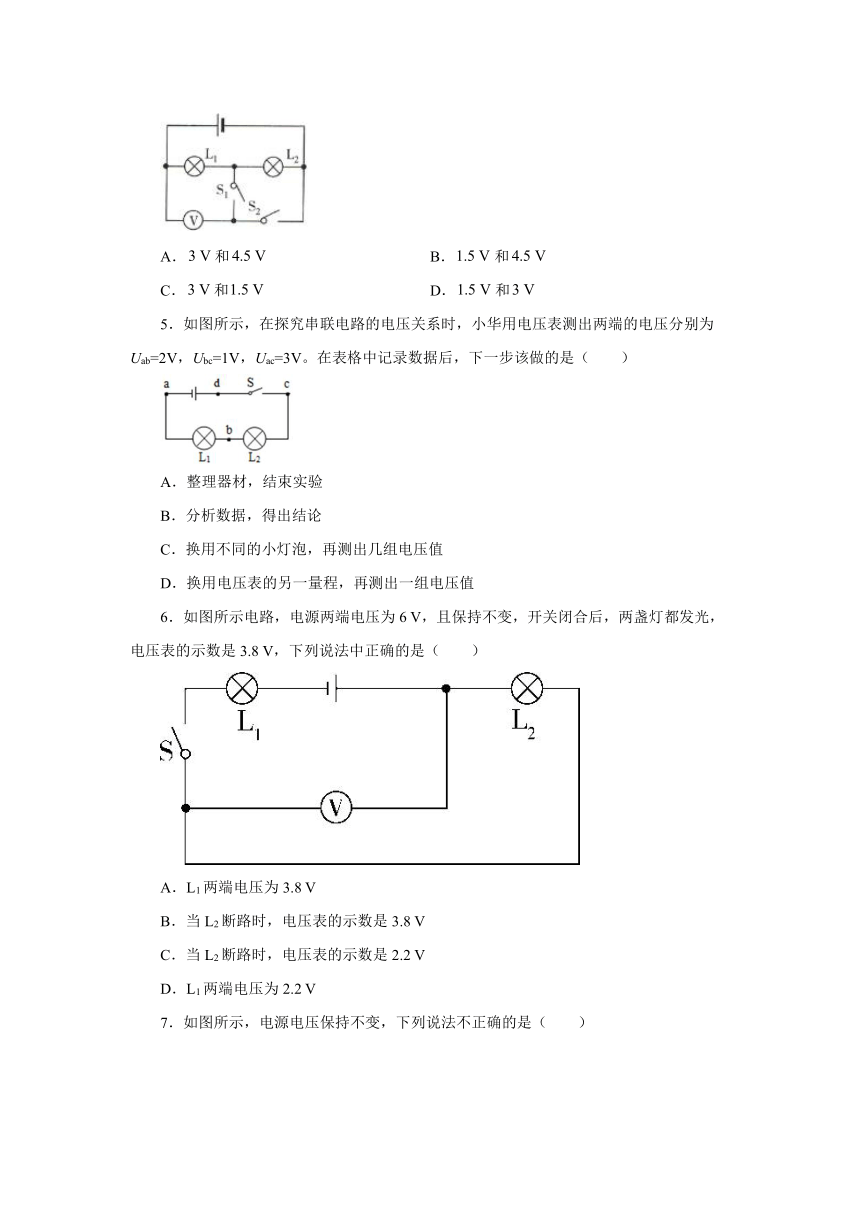

4．如图所示的电路中，电源电压保持不变．当开关断开、闭合时，电压表的示数为；当开关闭合、断开时，电压表的示数为，则和两端的电压分别为（
）
A．和
B．和
C．和
D．和
5．如图所示，在探究串联电路的电压关系时，小华用电压表测出两端的电压分别为Uab=2V，Ubc=1V，Uac=3V。在表格中记录数据后，下一步该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
6．如图所示电路，电源两端电压为6
V，且保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8
V，下列说法中正确的是（　　）
A．L1两端电压为3.8
V
B．当L2断路时，电压表的示数是3.8
V
C．当L2断路时，电压表的示数是2.2
V
D．L1两端电压为2.2
V

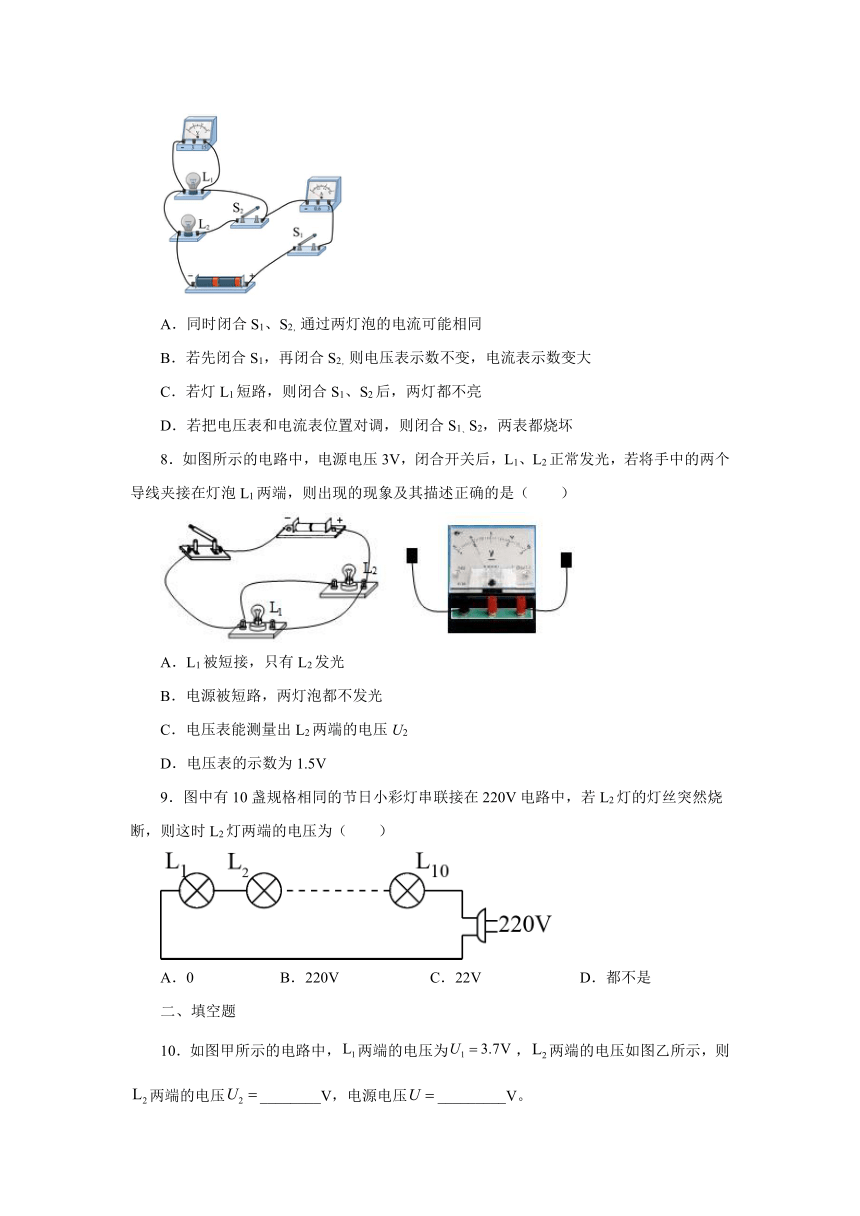

7．如图所示，电源电压保持不变，下列说法不正确的是（　　）
A．同时闭合S1、S2，通过两灯泡的电流可能相同
B．若先闭合S1，再闭合S2，则电压表示数不变，电流表示数变大
C．若灯L1短路，则闭合S1、S2后，两灯都不亮
D．若把电压表和电流表位置对调，则闭合S1、S2，两表都烧坏
8．如图所示的电路中，电源电压3V，闭合开关后，L1、L2正常发光，若将手中的两个导线夹接在灯泡L1两端，则出现的现象及其描述正确的是（　　）
A．L1被短接，只有L2发光
B．电源被短路，两灯泡都不发光
C．电压表能测量出L2两端的电压U2
D．电压表的示数为1.5V
9．图中有10盏规格相同的节日小彩灯串联接在220V电路中，若L2灯的灯丝突然烧断，则这时L2灯两端的电压为（　　）
A．0
B．220V
C．22V
D．都不是
二、填空题
10．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
11．如图所示开关闭合时，电灯
L1
和
L2
是______，若电源电压为
8V，电压表的示数是
3V，则灯
L1
两端的电压为______V，灯
L2
两端的电压为______V。
12．如图甲所示电路，电源电压为6V，当S闭合时，电压表的示数如图乙所示，则L2两端的电压为_____V。流过
L1
与L2的电流之比为_______
。
13．如图所示，将A、B两个金属片插入柠檬制成的“水果电池”，“水果电池”的能量转化是______能转化为______能，电压表测量“水果电池”的电压，则该电池的正极是______（选填“A”或“B”）；若想获得3.6V的电压，需要把______节这样的“水果电池”串联起来。
14．在探究“电路中的电压”实验中，如图用电压表分别测出
_____两端的电压，灯泡
L1、L2两端的电压。发现串联电路两端的电压_____串联电路中各部分电路两端的电压之和。
15．家庭照明电路的电压为___________V.一批小彩灯正常工作的电压是4V，应将_______
只小彩灯_______
联在家庭电路中，小彩灯才能正常发光.
16．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是_______V，电源电压是_______V。
17．如图所示，电源电压恒为
3V，开关
S
闭合后电压表示数为
2V，则灯
L2两端的电压为
______
V，若断开开关，
电压表示数将
______
（选填“变大”“变小”或“不变”）。
三、实验题
18．小明同学通过实验对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
(1)按如图所示的电路图连接电路时，开关必须___________。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是___________或___________。
(3)排除故障，用电压表测出
L1
两端的电压。
(4)在测
L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的
B
接点不动，只断开A
接点，并改接到
C
接点上。小明___________（选填“能”或“不能”）测出
L2两端的电压，原因是：___________。
(5)方法改进后，测出
AB、BC、AC
间的电压记录在表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
(6)此实验在设计方案上存在的不足之处是___________，改进方法为___________。
参考答案
1．B
2．D
3．D
4．C
5．C
6．D
7．D
8．C
9．B
10．2.3
6.0
11．串联
5V
3V
12．4.5
13．化学
电
B
3
14．电源
等于
15．220
55
串
16．4
6
17．2
增大
18．断开
L1短路
L2断路
不能
电压表正负接线柱接反
只测量了一次
改用不同规格的灯泡再测几次
