15.4电流的测量同步测试2021—2022学年人教版九年级物理全一册（含答案）

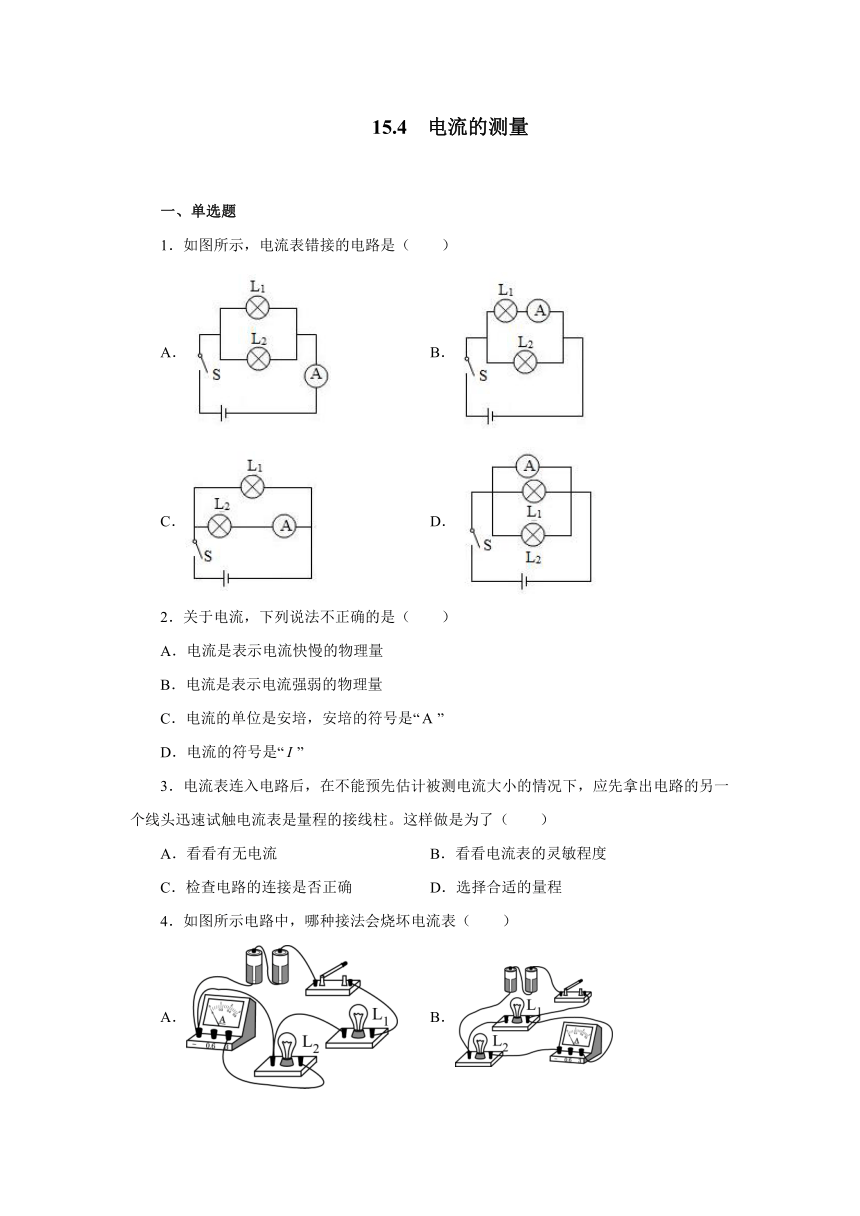

15.4
电流的测量
一、单选题
1．如图所示，电流表错接的电路是（
）
A．
B．
C．
D．
2．关于电流，下列说法不正确的是（
）
A．电流是表示电流快慢的物理量
B．电流是表示电流强弱的物理量
C．电流的单位是安培，安培的符号是“”
D．电流的符号是“”
3．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（
）
A．看看有无电流
B．看看电流表的灵敏程度
C．检查电路的连接是否正确
D．选择合适的量程

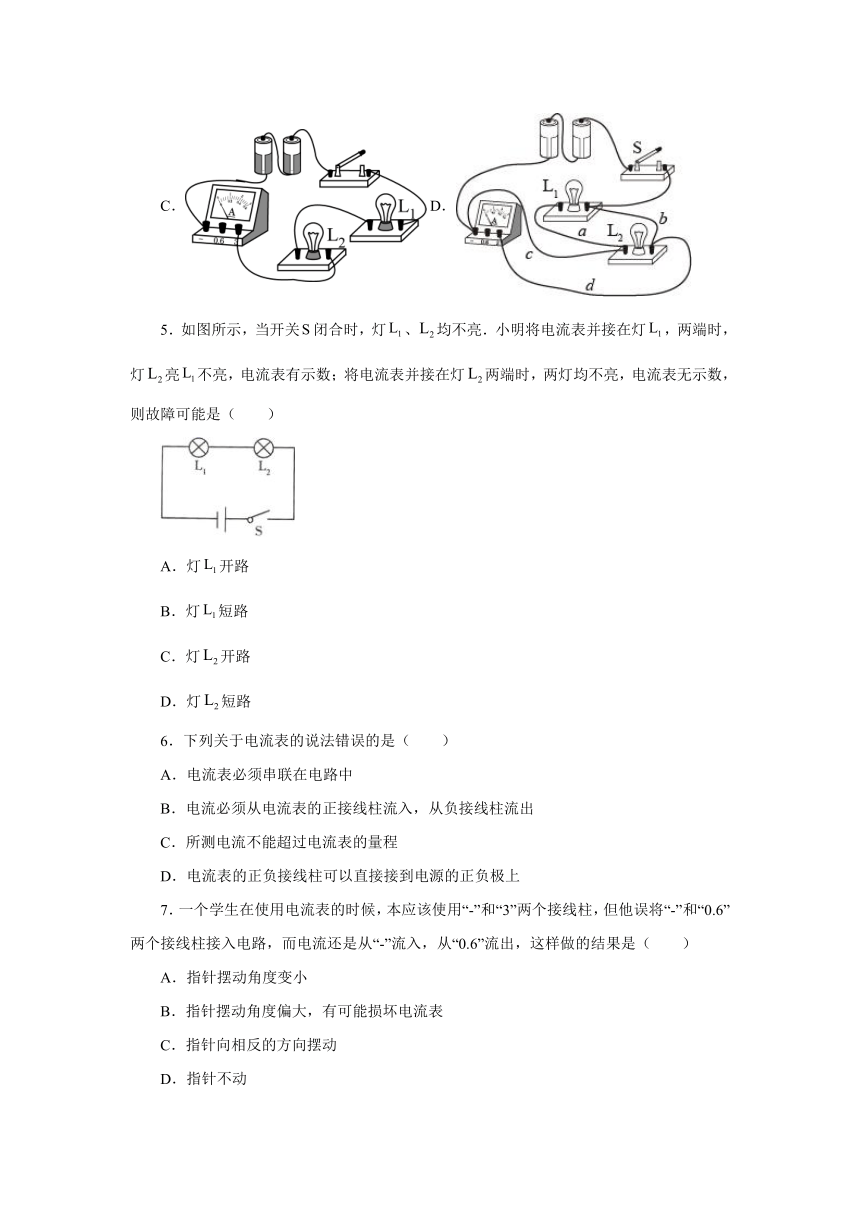

4．如图所示电路中，哪种接法会烧坏电流表（　　）
A．
B．
C．
D．
5．如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（
）
A．灯开路
B．灯短路
C．灯开路
D．灯短路
6．下列关于电流表的说法错误的是（
）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
7．一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（　　）
A．指针摆动角度变小
B．指针摆动角度偏大，有可能损坏电流表
C．指针向相反的方向摆动
D．指针不动
8．关于电流表的使用，下列说法中正确的是（　　）
A．使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不清楚时，要用试触的方法来选定合适的量程
D．可以不经过用电器把电流表接线柱接到电源的两极上
9．在实验室，某同学发现一个电流表有两个量程，大量程是“0-9A”，小量程模糊不清.为了测量小量程是多少，他先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入同一电路，指针位置如图乙所示，则电流表的小量程为（
）
A．0-0.6A
B．0-1A
C．0-2A
D．0-3A
10．用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（
）
A．某盏灯灯丝已断
B．某盏灯灯丝已短路
C．电流表损坏而断路
D．灯泡与灯丝接触不好，时断时通
11．一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（　　）
A．指针不偏转
B．指针反向偏转
C．指针偏转角度偏小
D．指针摆动太大，电流表可能被烧坏
12．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是电路的总电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
二、填空题
13．如图甲所示是小明用电流表测L1、L2并联电路中灯泡L1
电流的电路．应将线头M接电流表的____（填“﹣”“0.6”或“3”）接线柱，此时电流表的示数如图乙所示，则电灯L1中的电流为________A．
14．电视机正常工作时的电流约为，合______；手机待机电流为，合______．
15．电流的基本单位是______，使用电流表时应将其与被测用电器______，电流应从电流表的______流入，用______法选合适的量程，测量电流的仪器是______。
16．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“–”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流是从导线________（填“a”或“b”）流入电流表，其示数是________A。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“________”的接线柱相连。
三、实验题
17．电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题：_____；
乙同学的问题：_____；
丙同学的问题：_____．
四、作图题
18．按如图所示的实物图画出相应的电路图。
参考答案
1．D
2．A
3．D
4．D
5．A
6．D
7．C
8．C
9．D
10．D
11．C
12．C
13．﹣
0.26
14．
15．安培
串联
正接线柱
试触
电流表
16．a0.40.6
17．正负接线柱接反了
电流表量程选择太大了
电流表量程选择太小了
18．
