16.4变阻器同步测试2021—2022学年人教版九年级物理全一册（含答案）

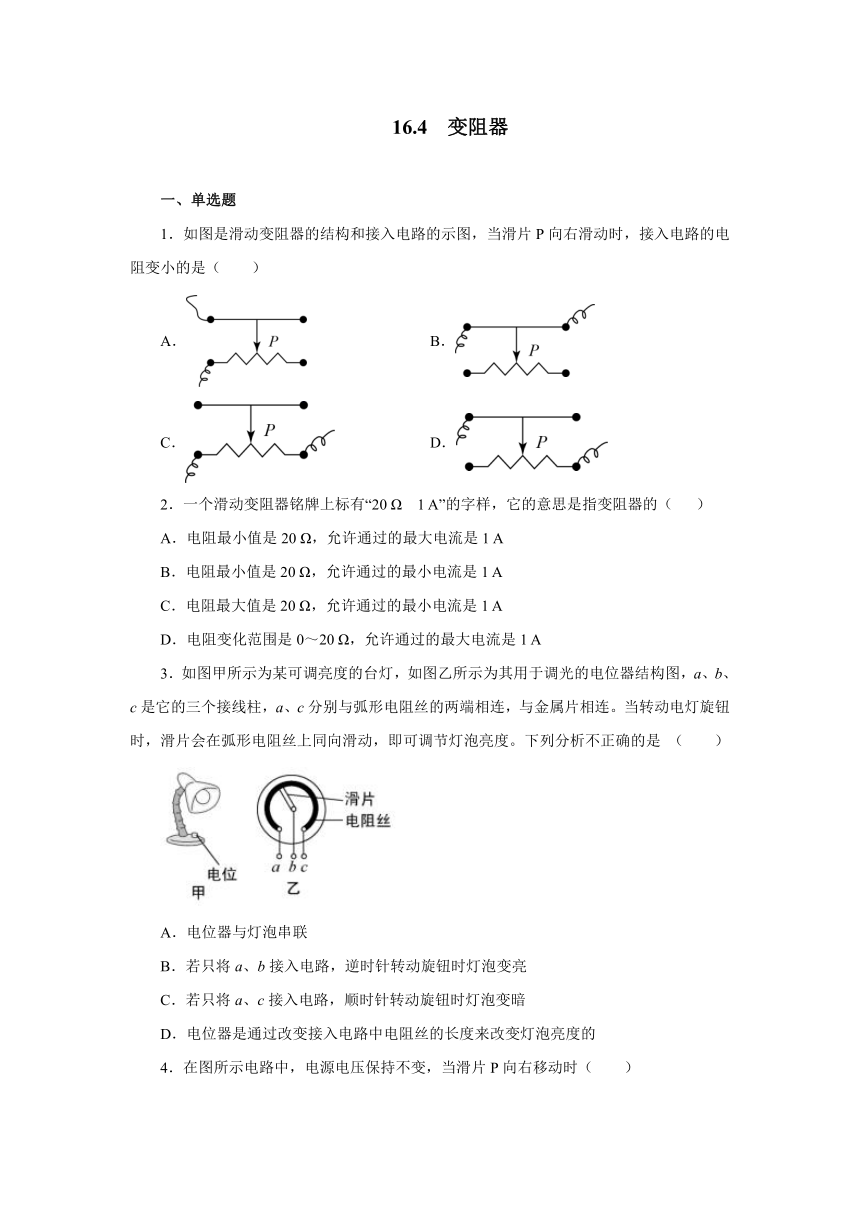

16.4
变阻器
一、单选题
1．如图是滑动变阻器的结构和接入电路的示图，当滑片P向右滑动时，接入电路的电阻变小的是（　　）
A．
B．
C．
D．
2．一个滑动变阻器铭牌上标有“20
Ω　1
A”的字样，它的意思是指变阻器的（
）
A．电阻最小值是20
Ω，允许通过的最大电流是1
A
B．电阻最小值是20
Ω，允许通过的最小电流是1
A
C．电阻最大值是20
Ω，允许通过的最小电流是1
A
D．电阻变化范围是0～20
Ω，允许通过的最大电流是1
A
3．如图甲所示为某可调亮度的台灯，如图乙所示为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析不正确的是
（　　）
A．电位器与灯泡串联
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的

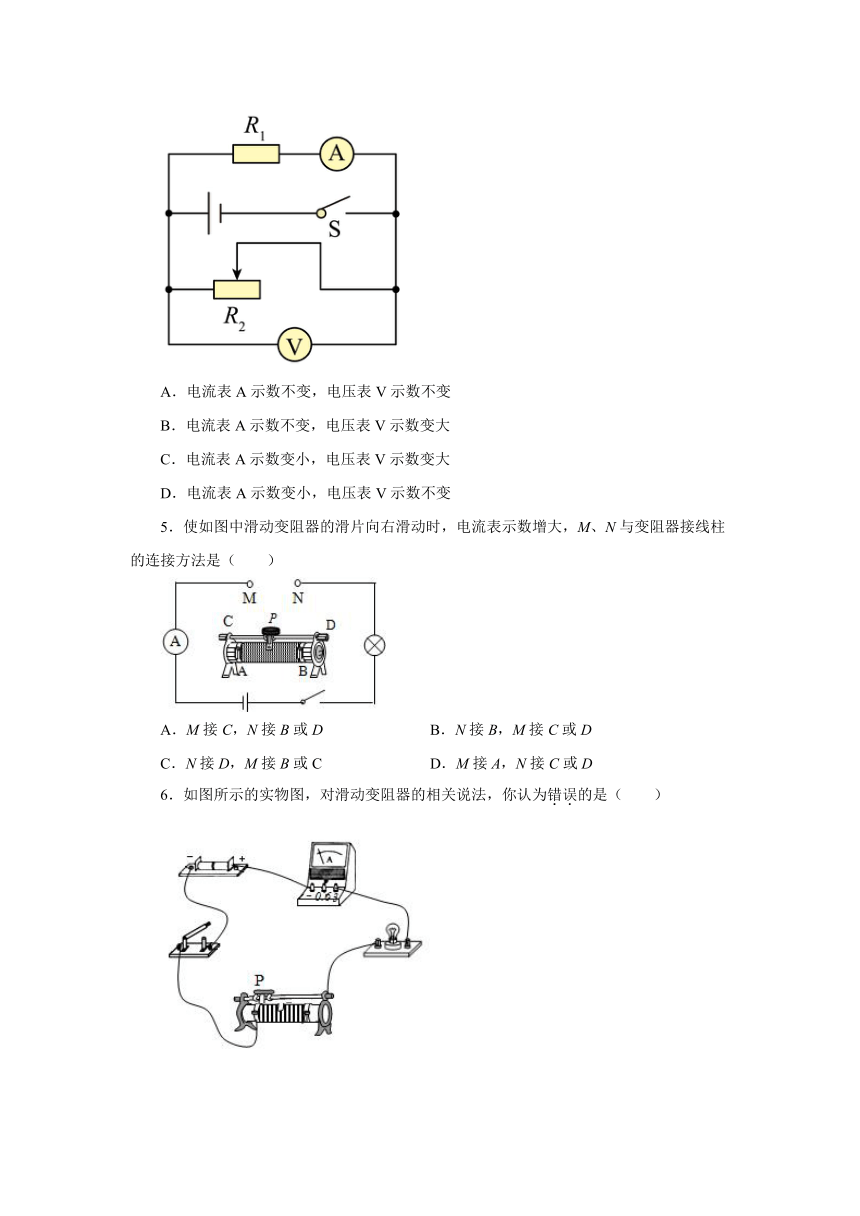

4．在图所示电路中，电源电压保持不变，当滑片P向右移动时（　　）
A．电流表A示数不变，电压表V示数不变
B．电流表A示数不变，电压表V示数变大
C．电流表A示数变小，电压表V示数变大
D．电流表A示数变小，电压表V示数不变
5．使如图中滑动变阻器的滑片向右滑动时，电流表示数增大，M、N与变阻器接线柱的连接方法是（　　）
A．M接C，N接B或D
B．N接B，M接C或D
C．N接D，M接B或C
D．M接A，N接C或D

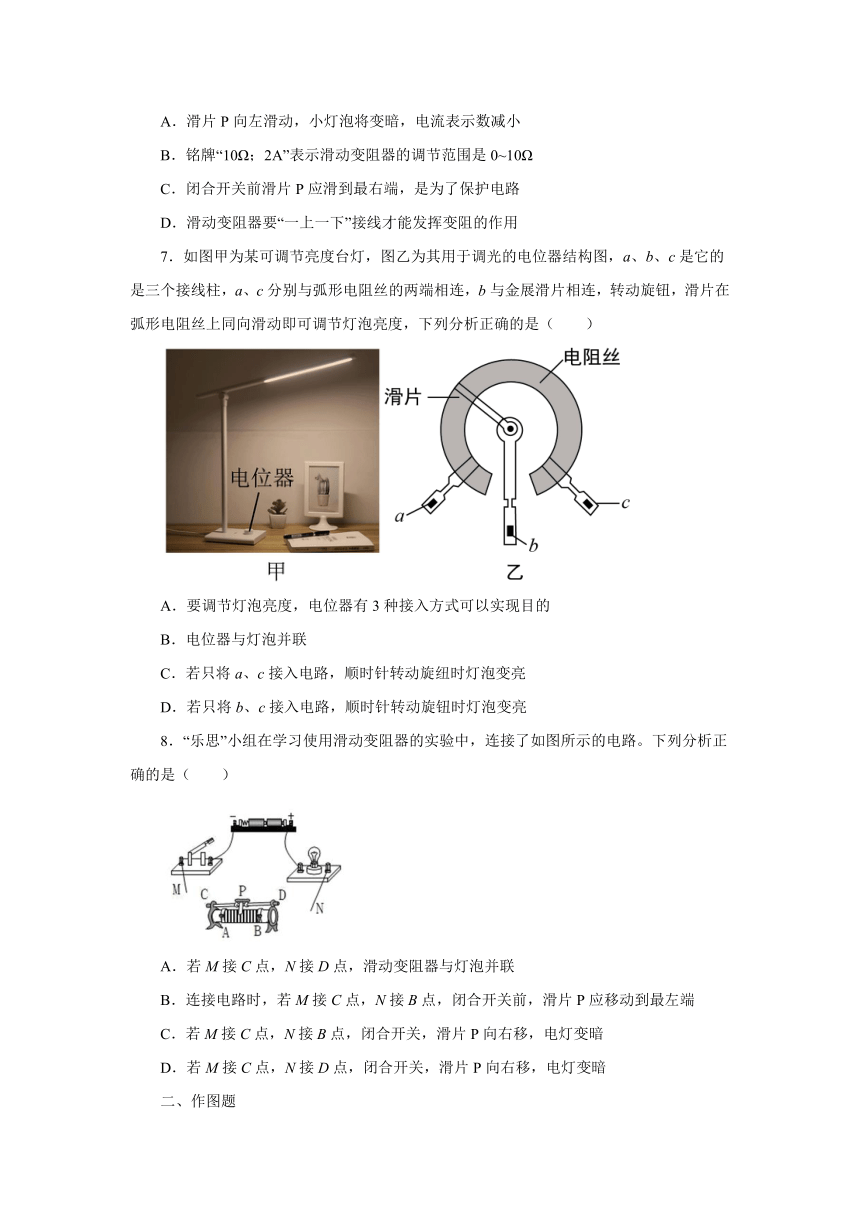

6．如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（　　）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω；2A”表示滑动变阻器的调节范围是0~10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
7．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．要调节灯泡亮度，电位器有3种接入方式可以实现目的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
8．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（　　）
A．若M接C点，N接D点，滑动变阻器与灯泡并联
B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端
C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗
D．若M接C点，N接D点，闭合开关，滑片P向右移，电灯变暗
二、作图题
9．如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小．
（_______）
三、填空题
10．图（）所示的电阻箱的示数为___________。图（）所示的电压表的示数为___________，电流表的示数为___________。
11．滑动变阻器是靠改变电阻线在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的；如图是某一电位器的结构示意图。当A、B接入电路，旋钮滑动片P顺时针旋转时，电位器接入电路的电阻变______。
12．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子向右移动时，小灯泡的亮度将_______（填“变亮”或“变暗”）。导致铅笔芯接入电路的电阻发生变化的主要因素是______变化；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡______（填“会”或“不会”）发光。
13．（1）滑动变阻器的使用方法：
①滑动变阻器应______（填“串联“或“并联”）在电路中．
②滑动变阻器的接线柱应______（填“一上一下”“同时接上”或“同时接下”）连在电路中．
③滑动变阻器在电路中的作用：
a：______；
b：______．
（2）滑动变阻器使用注意事项：
在闭合开关前，应将滑片置于______．
14．滑动变阻器是通过改变_______来改变电路中电阻的．滑动变阻器的“铭牌”上有两个重要数据是选用滑动变阻器的依据．如“50Ω、1.5A”表示的物理意义是：“50Ω”表示该电阻器______________，“l.5A”表示_________是1.5A．
15．如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，R2为滑动变阻器，车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将_____（选填“越大”、“不变”或“越小”）。
16．如图是一个风力测定仪，O是转动轴，金属杆OC与圆弧AB接触良好，下面连着一块受风板，无风时OC是竖直的，金属杆OC与弧形电阻AB组合在一起相当于一个_________，由图可知风越大，接入电路的电阻越_____，开关S闭合时，电流越_____，小灯泡的亮度越_____，受风板所受水平风力的力臂越_____．
四、实验题
17．如图所示是小雨和另一位同学在探究“怎样用变阻器改变小灯泡的亮度”实验中的实物电路连接图.其中小灯泡标有“2.5V
0.3A”字样，滑动变阻器标有“1A”字样，则：
（1）滑动变阻器的铭牌“1A”的含义是________.
（2）正当小雨准备闭合开关进行实验时，另一位同学发现了该实验电路连接有错误，他及时地阻止了小雨的操作，请你指出该电路连接中的错误或不恰当的地方．
①_______________.
②_______________.
18．下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
参考答案
1．D
2．D
3．C
4．A
5．B
6．A
7．D
8．C
9．
10．2011
2.4
0.5
11．长度
小
12．变暗
接入的长度
不会
13．串联
一上一下
保护电路
改变电路中的电流大小
最大阻值处
14．接入电路中电阻丝的长度
最大阻值50
Ω
允许通过的最大电流
15．电流表
越大
16．滑动变阻器
小
大
亮
小
17．“20Ω”是指滑动变阻器的最大电阻值；“1A”是指滑动变阻器允许通过的最大电流
电流表的正、负接线柱接反了
滑动变阻器同时接了下面两个接线柱
18．
