15.5串、并联电路中电流的规律同步测试2021—2022学年人教版九年级物理全一册（含答案）

15.5
串、并联电路中电流的规律
一、单选题
1．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
2．如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（　　）
A．0.30A
B．1.20A
C．1.50A
D．1.80A
3．小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障
A．电路中电流太大
B．电路中的电流太小
C．电流表直接接在电源上
D．电流表的“+”、“-”接线柱接反了

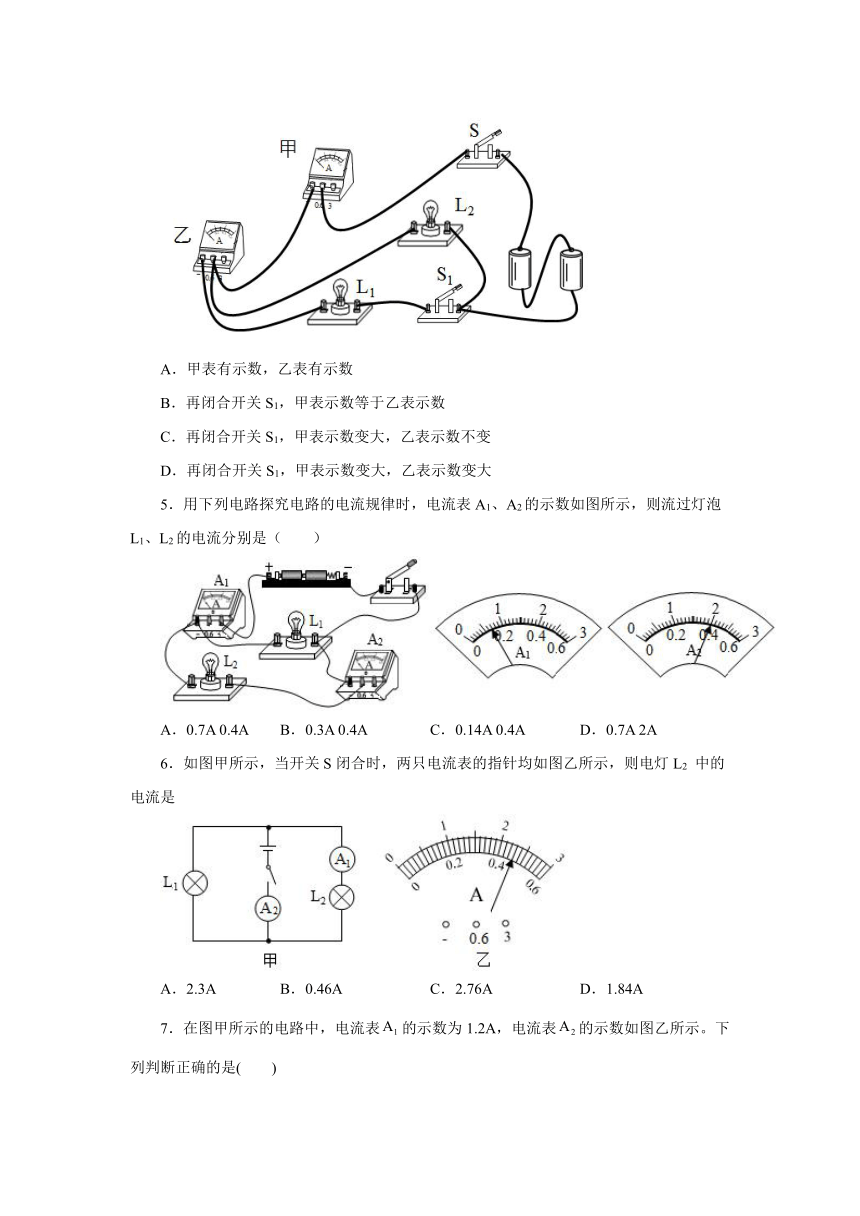

4．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S，则
A．甲表有示数，乙表有示数
B．再闭合开关S1，甲表示数等于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变大
5．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A
0.4A
B．0.3A
0.4A
C．0.14A
0.4A
D．0.7A
2A
6．如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L2
中的电流是
A．2.3A
B．0.46A
C．2.76A
D．1.84A

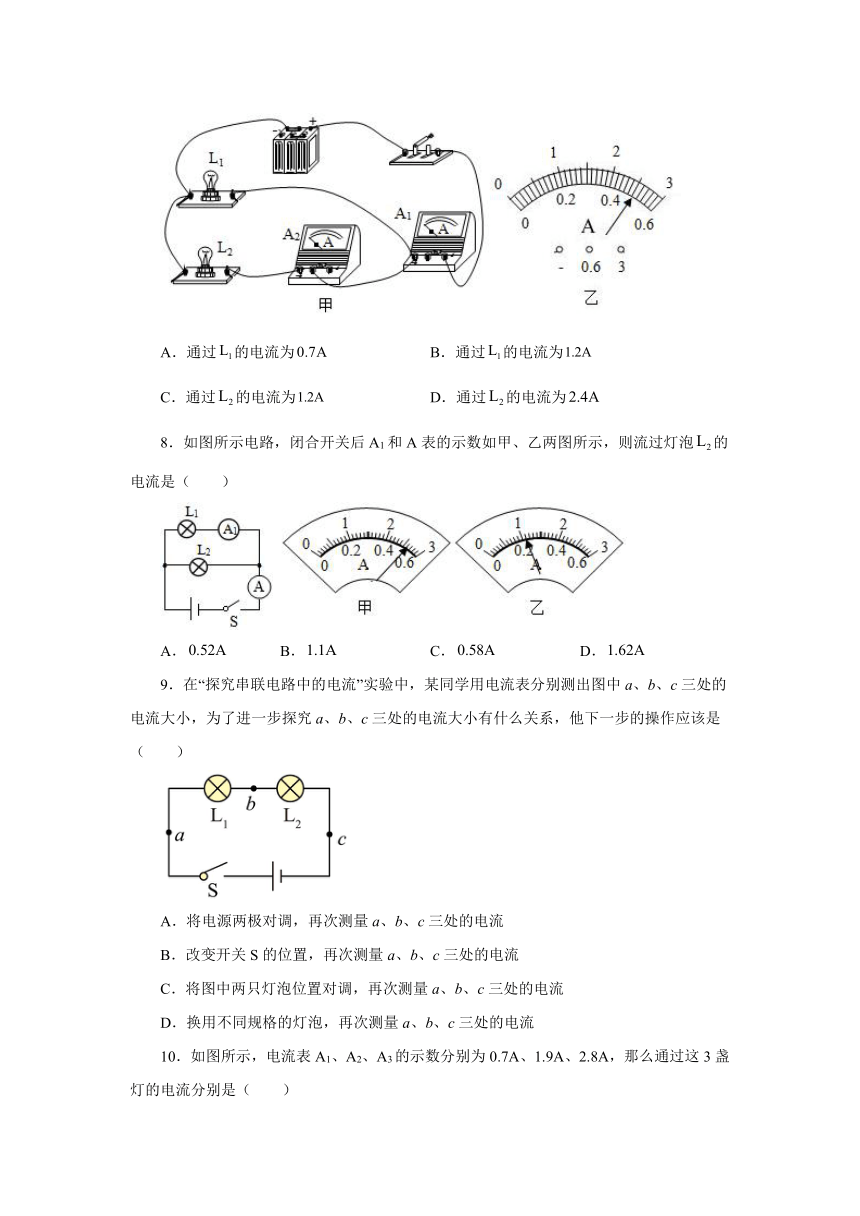

7．在图甲所示的电路中，电流表的示数为1.2A，电流表的示数如图乙所示。下列判断正确的是(
)
A．通过的电流为
B．通过的电流为
C．通过的电流为
D．通过的电流为
8．如图所示电路，闭合开关后A1和A表的示数如甲、乙两图所示，则流过灯泡的电流是（
）
A．
B．
C．
D．
9．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
10．如图所示，电流表A1、A2、A3的示数分别为0.7A、1.9A、2.8A，那么通过这3盏灯的电流分别是（
）
A．
B．
C．
D．
11．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（
）
A．一定是串联
B．一定是并联的
C．可能是并联
D．串联和并联都有可能
二、填空题
12．如图所示，电流表A1的示数是1.3A，电流表A2的示数是0.54A，则通过L1的电流是______A，通过L2的电流是______A。
13．如图所示的电路中，当开关S断开时，电流表示数为1.5A；当开关S闭合时，电流表示数为2A，则开关S闭合时，通过L1的电流为________A，通过L2的电流为__________A。
三、实验题
14．小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图，图丙是他们测量电流时连接的实验电路，此时电流表测量的是______（填“A”、“B”或“C”）处的电流，连好电路闭合开关后，发现指针偏向图乙位置，其原因是______；
(2)请在图丙中移动一根导线，使电流表测量通过A处的电流，在移动的导线上画“×”，并用笔画线代替导线连接正确的电路；____
(3)如下表是他们实验过程中测出A、B、C三处的实验数据，小海根据数据得出一个初步结论是______（只写表达式），小梅认为：这个实验还存在不足之处，为了得到普遍规律应多次实验，你认为应该进行的操作方法是______。
位置
A
B
C
电流/A
0.30
0.24
0.54
15．在“探究串联电路的电流特点”的实验中，小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。
（1）连接电路时，开关必须_____。
（2）她先把电流表接在a处，闭合开关后。电流表的指针指示位置如图乙所示。则所测的电流值为_____A；
（3）她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，她发现三处的测量值有差异。下列分析正确的是_____；
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
16．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是______；
(5)实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数______（选填“变大”“变小”或“不变”）。
四、作图题
17．现有电源、开关、导线、两只小灯泡、两只电流表，请你设计一个电路.要求：两只灯泡并联，A1
测干路的电流，A2测L1的电流。
⑴请在虚线框中画出电路图；
⑵按照电路图将如图中的元件连接起来。（测L1的电流约为0.5A，干路中的电流约为1
A）
五、计算题
18．观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙．丙，所示，则通过L1和L2的电流分别为多少A？
参考答案
1．B
2．B
3．D
4．D
5．B
6．B
7．A
8．C
9．D
10．B
11．D
12．0.76
0.54
13．0.5
1.5
14．C
电流表的正负接线柱接反了
换用不同规格的灯泡多次实验
15．断开
0.22
A
16．断开开关
L1或者电流表断路
电流表正负接线柱接反
0.24
换不同规格的灯泡多次实验
不变
17．
18．0.5A；0.7A
