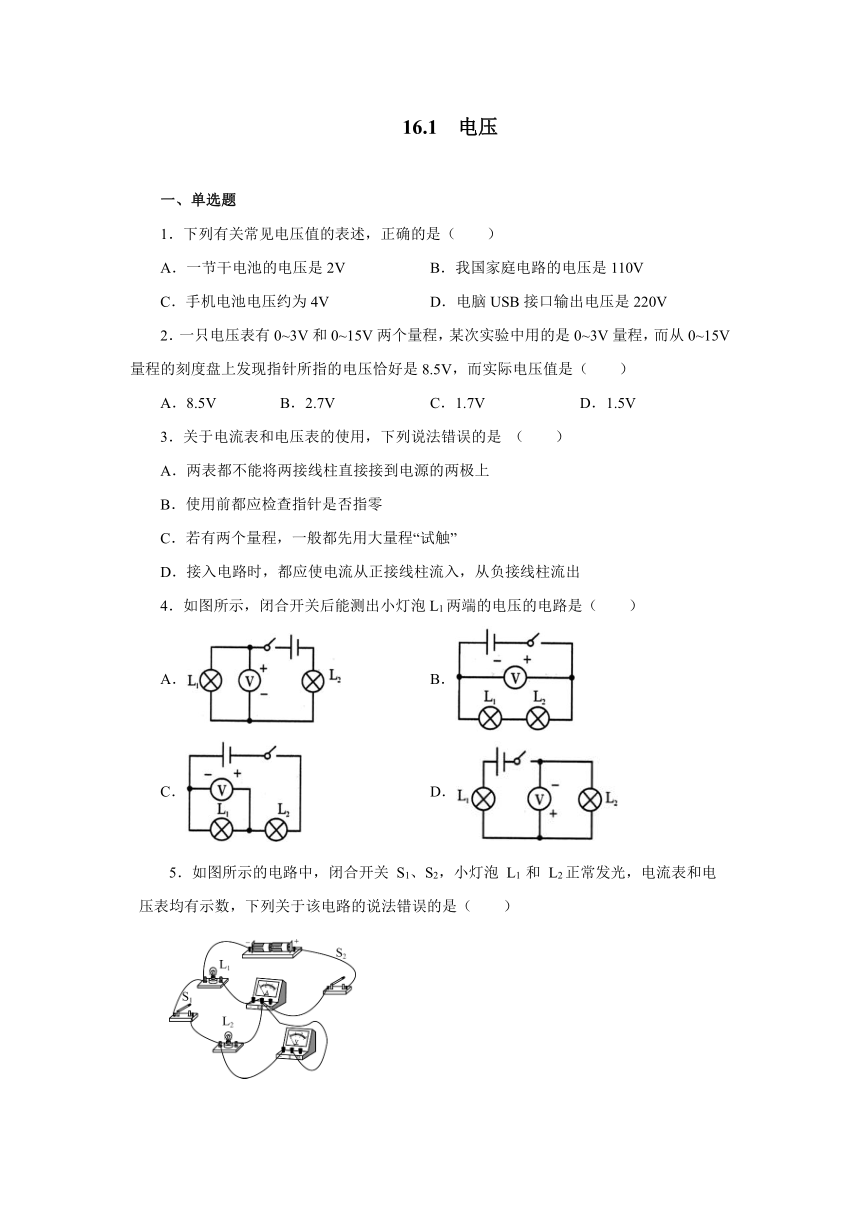

16.1电压同步测试2021-2022学年人教版九年级物理全一册（含答案）

16.1
电压
一、单选题
1．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为4V
D．电脑USB接口输出电压是220V
2．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（　　）
A．8.5V
B．2.7V
C．1.7V
D．1.5V
3．关于电流表和电压表的使用，下列说法错误的是
（　　）
A．两表都不能将两接线柱直接接到电源的两极上
B．使用前都应检查指针是否指零
C．若有两个量程，一般都先用大量程“试触”
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（　　）
A．
B．
C．
D．
5．如图所示的电路中，闭合开关
S1、S2，小灯泡
L1
和
L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是（
）

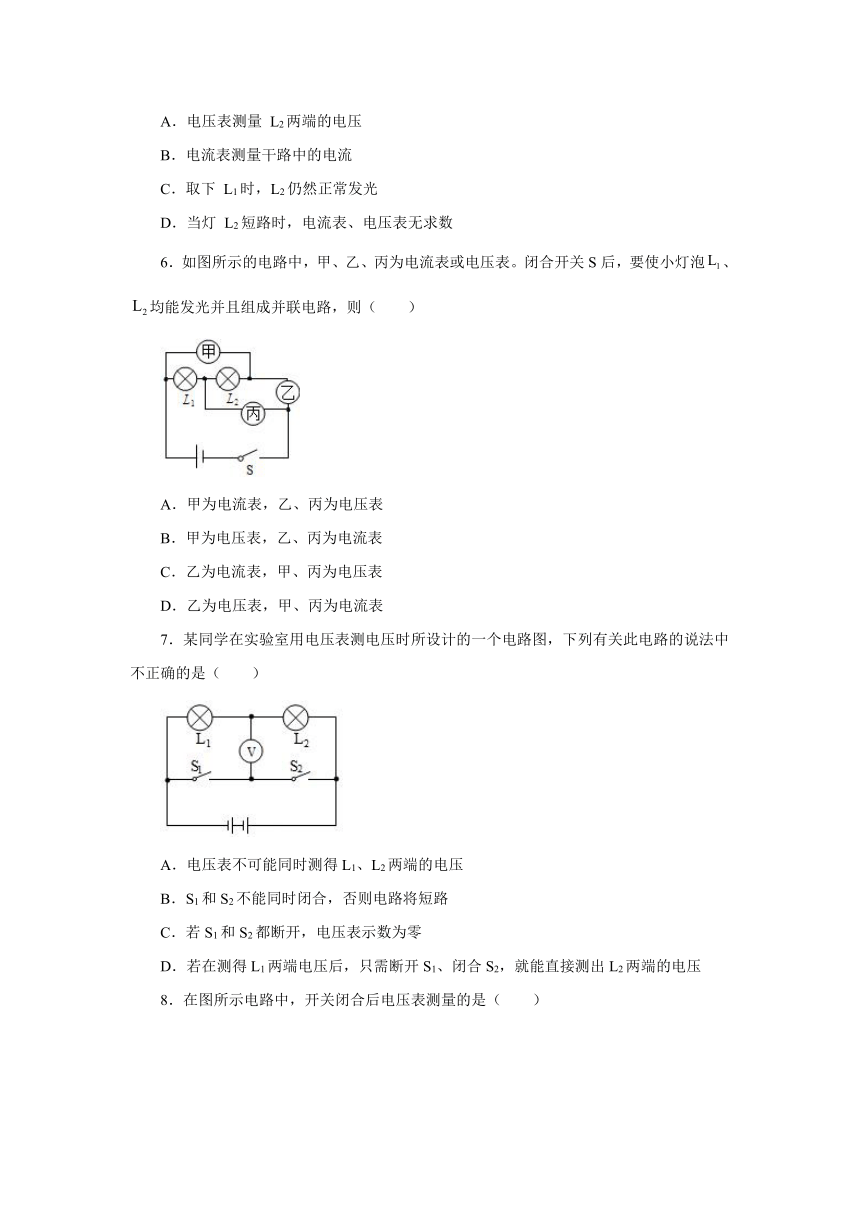

A．电压表测量
L2两端的电压
B．电流表测量干路中的电流
C．取下
L1时，L2仍然正常发光
D．当灯
L2短路时，电流表、电压表无求数
6．如图所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡、均能发光并且组成并联电路，则（
）
A．甲为电流表，乙、丙为电压表
B．甲为电压表，乙、丙为电流表
C．乙为电流表，甲、丙为电压表
D．乙为电压表，甲、丙为电流表
7．某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（　　）
A．电压表不可能同时测得L1、L2两端的电压
B．S1和S2不能同时闭合，否则电路将短路
C．若S1和S2都断开，电压表示数为零
D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压

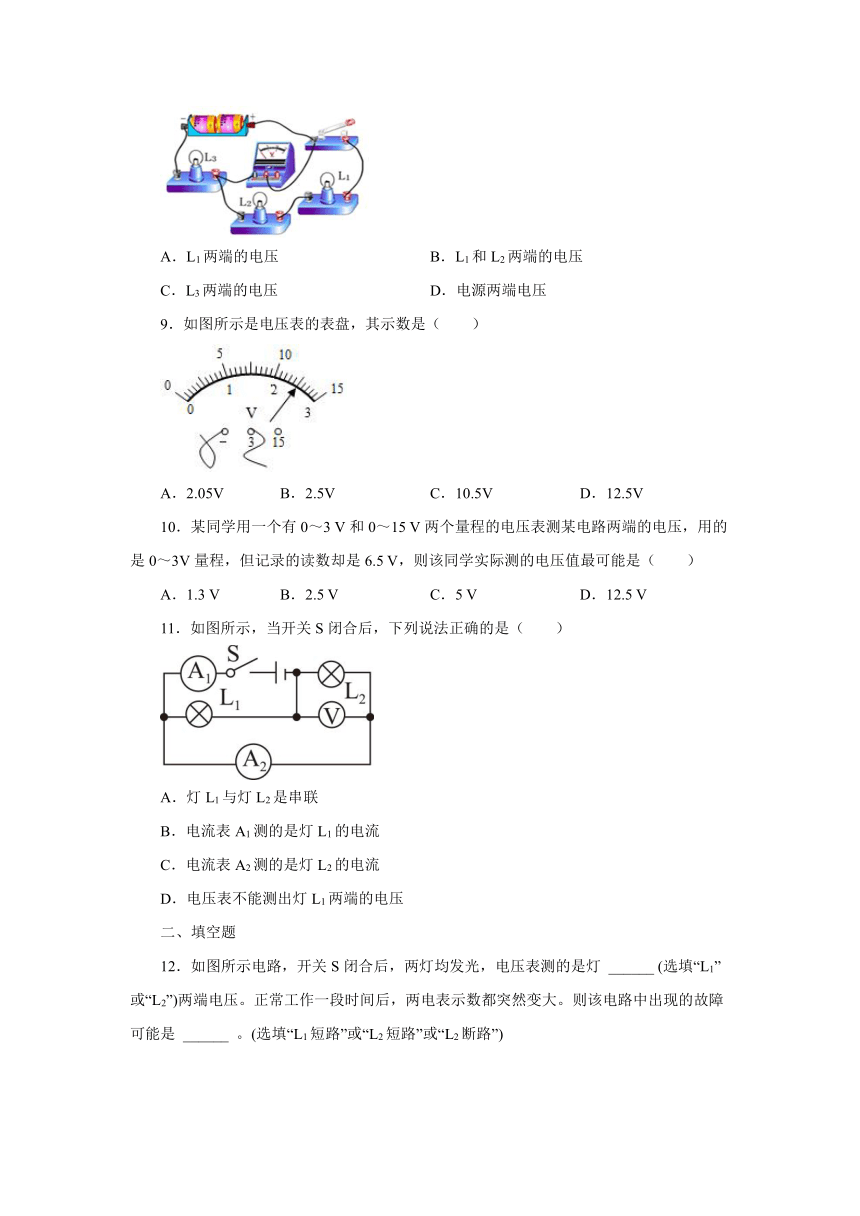

8．在图所示电路中，开关闭合后电压表测量的是（　　）
A．L1两端的电压
B．L1和L2两端的电压
C．L3两端的电压
D．电源两端电压
9．如图所示是电压表的表盘，其示数是（　　）
A．2.05V
B．2.5V
C．10.5V
D．12.5V
10．某同学用一个有0～3
V和0～15
V两个量程的电压表测某电路两端的电压，用的是0～3V量程，但记录的读数却是6.5
V，则该同学实际测的电压值最可能是（　　）
A．1.3
V
B．2.5
V
C．5
V
D．12.5
V
11．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2是串联
B．电流表A1测的是灯L1的电流
C．电流表A2测的是灯L2的电流
D．电压表不能测出灯L1两端的电压
二、填空题
12．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯
______
(选填“L1”或“L2”)两端电压。正常工作一段时间后，两电表示数都突然变大。则该电路中出现的故障可能是
______
。(选填“L1短路”或“L2短路”或“L2断路”)
13．将A、B两个金属片插入柠檬中制成水果电池，图中是用电压表测量水果电池两端电压的情景。金属片A是水果电池的
______
极；若想获得2.4V的电压，需要
______
个这样的
______
水果电池联起来。
14．如图甲中电流表的示数为________A,
图乙中电压表的示数为________V。
15．用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
16．如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表的接线和指针偏转可知：盐水电池的正极是______，这个电池的电压是______V。
17．在如图所示的实验电路中，电源电压为4.5伏，小灯泡L1、L2发光时的电阻均为5欧，为能更准确地进行测量，则电流表的量程应选___________（选填“0~0.6A”或“0~3A”），电压表的量程应选_______________（选填“0~3V”或“0~15V”）。
三、实验题
18．科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．
在苹果中插入铜片和锌片就能成为一个苹果电池，那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．
（1）水果电池在工作时，将 ________ 能转化为________ 能．
（2）与电压表正极接线柱相连的应是________ 片，与电压表负极接线柱相连的应是________ 片．（选填“铜”或“锌”）
（3）实验时，应保持其它条件不变，只改变________
（4）小组同学测得的实验数据如表
分析表格中的数据，你能得到的实验结论是________
（5）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用________ （填写一种实验器材）来判断．
参考答案
1．C
2．C
3．A
4．A
5．B
6．D
7．D
8．B
9．B
10．A
11．C
12．L1
L2短路
13．负
2
串
14．0.28
12.5
15．并
不能
16．铜片
0.6
17．0～0.6A
0～3V
18．化学电铜锌电极插入苹果的深度h在其它条件不变时，金属片插入越深，电压越大电流表（或发光二极管、小磁针等）．
