实验复习3：探究平面镜成像特点专题训练 2021-2022学年人教版物理八年级上册（含答案）

实验复习：探究平面镜成像特点专题训练

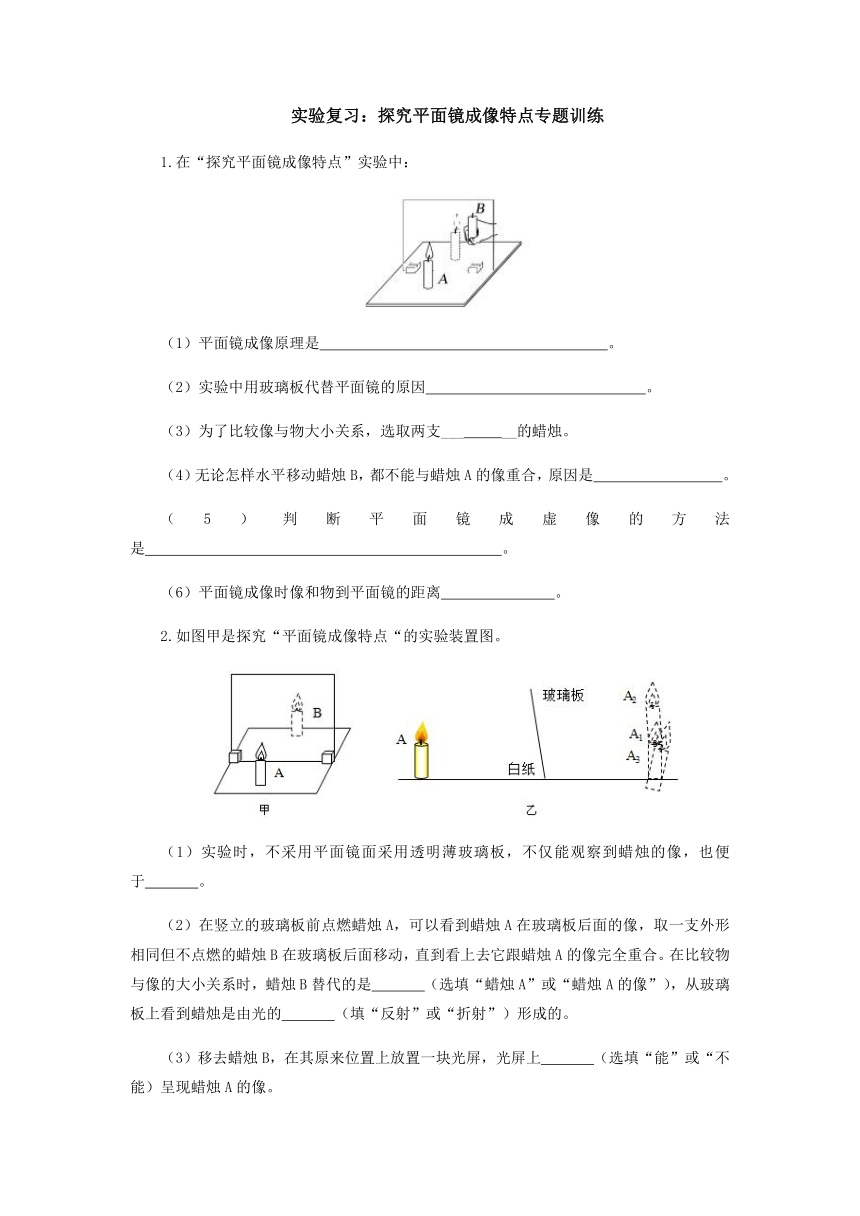

1.在“探究平面镜成像特点”实验中：
（1）平面镜成像原理是
。
（2）实验中用玻璃板代替平面镜的原因
。
（3）为了比较像与物大小关系，选取两支___
__的蜡烛。
（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是
。
（5）判断平面镜成虚像的方法是
。
（6）平面镜成像时像和物到平面镜的距离
。
2.如图甲是探究“平面镜成像特点“的实验装置图。
（1）实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于　
　。
（2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是　
　（选填“蜡烛A”或“蜡烛A的像”），从玻璃板上看到蜡烛是由光的　
　（填“反射”或“折射”）形成的。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上　
　（选填“能”或“不能）呈现蜡烛A的像。

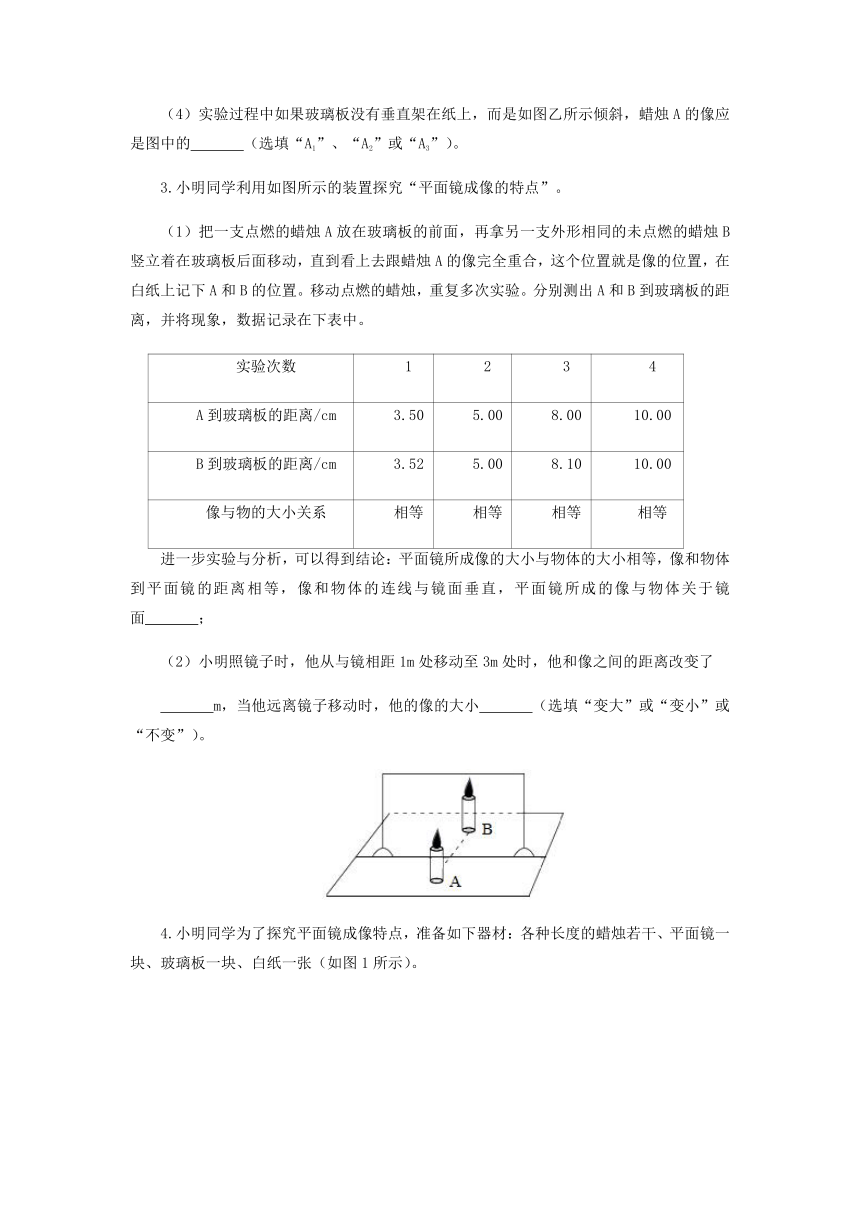

（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是图中的　
　（选填“A1”、“A2”或“A3”）。
3.小明同学利用如图所示的装置探究“平面镜成像的特点”。
（1）把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的未点燃的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动点燃的蜡烛，重复多次实验。分别测出A和B到玻璃板的距离，并将现象，数据记录在下表中。
实验次数
1
2
3
4
A到玻璃板的距离/cm
3.50
5.00
8.00
10.00
B到玻璃板的距离/cm
3.52
5.00
8.10
10.00
像与物的大小关系
相等
相等
相等
相等
进一步实验与分析，可以得到结论：平面镜所成像的大小与物体的大小相等，像和物体到平面镜的距离相等，像和物体的连线与镜面垂直，平面镜所成的像与物体关于镜面　
　；
（2）小明照镜子时，他从与镜相距1m处移动至3m处时，他和像之间的距离改变了
　
　m，当他远离镜子移动时，他的像的大小　
　（选填“变大”或“变小”或“不变”）。
4.小明同学为了探究平面镜成像特点，准备如下器材：各种长度的蜡烛若干、平面镜一块、玻璃板一块、白纸一张（如图1所示）。
（1）平面M所选的器材是　
　（选填：平面镜、玻璃板）。小明把蜡烛A点燃放在M前面，再把其它各支蜡烛依次放在M后面适当位置，当某支蜡烛放在后面时，从前面看那支蜡烛好像也被点燃了一样。此时，后面的那支蜡烛与蜡烛A的大小关系是：　
　。小明测量两侧蜡烛到平面M的距离；再让蜡烛A远离M，则后面的蜡烛要　
　（选填：远离、靠近）M才能再次看上去像被点燃了一样。
（2）多次观察及测量距离之后，小明同学得到初步结论是：平面镜所成的像与物关于平面镜　
　。
（3）如图2甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至图2乙所示的位置时，硬币的成像情况是　
　（选填字母代号）。
A．硬币成像在a处
B．硬币成像在b处
C．硬币成像在c处
D．硬币无法通过平面镜成像
5.利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是　
　像。
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为　
　cm；将蜡烛靠近玻璃板，像的大小将　
　。（选填“变大”、“变小”或“不变”）
（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的　
　（选填“①”或“②”）处。
6.公共场所中经常看到有人饶有兴趣地低头玩手机游戏，殊不知手机中还有很多其它功能。爱好物理的“620“创新小组的同学们，发现手机有一种“镜子“功能。于是，激起了他们探究平面镜成像特点的兴趣。
【设计实验】
由于用手机中的“镜子”作平面镜进行实验，无法找到像的位置.于是他们选用了玻璃板、规格相同的两个棋子、白纸等，组装成如图所示的实验装置。
【进行实验与收集证据】
(1)小华同学将棋子A移到玻璃板前某位置不动，小普同学在板一领帮忙移动棋子B，无能小普在水平桌面上怎样移动棋子B，小华都看不到棋子B与棋子A的像重合。善于观察的小林同学发现这是因为玻璃板与桌面_________，调整后，小华便能看到棋子B与棋子A的像完全重合。
(2)把棋子A在玻璃板前移动多次，同时调整玻璃板后棋子B的位置，每次都使得棋子B与棋子A的像的位置重合，这不仅可以找到像的位置，还可以比较出像与物的________关系。
(3)实验中还需要________，用来测量像与物到玻璃板的________。
【分析与论证】
平面镜成像的特点是:像与物的大小________；像与物到镜面的距离________。利用数学中的知识，平面镜成像的规律也可以表述为：像与物关于镜面____
____。
参考答案
1.（1）光的反射
（2）便于准确确定像的位置
（3）完全相同
（4）玻璃板与桌面不垂直
（5）在B处放一个光屏，眼睛在B侧观察，如果光屏上没有像，那么，所成像为虚像
（6）相等
2.（1）确定像的位置；（2）蜡烛A；反射；（3）不能；（4）A2
3.（1）对称；（2）4；不变
4.（1）玻璃板；大小相等，外形相同；远离；（2）对称；（3）A
5.（1）虚；（2）3.50；不变；（3）②。
6.(1)
垂直
(2)大小
(3)
刻度尺
(4)
距离
(5)
相等
(6)
相等
(7)
轴对称
