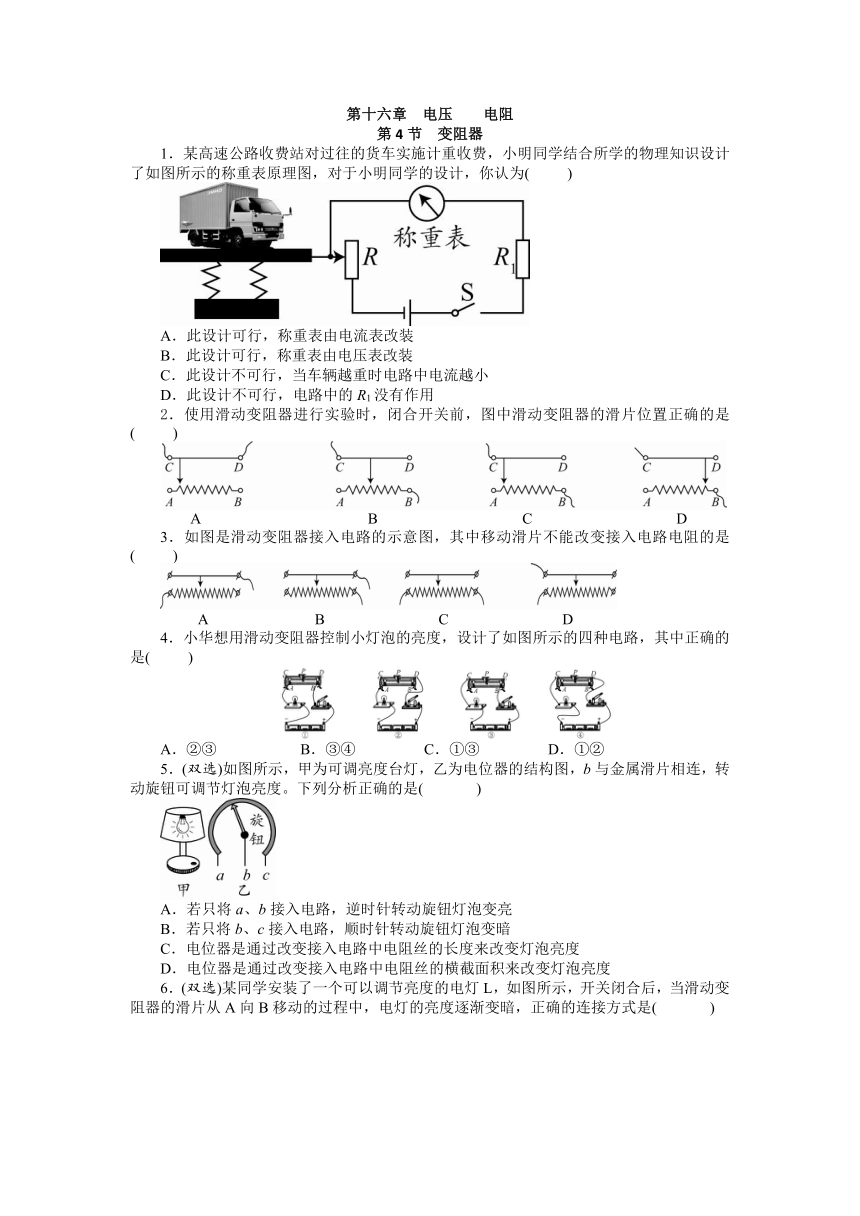

第十六章 电压
电阻
第4节 变阻器
1.某高速公路收费站对过往的货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计,你认为(
)
A.此设计可行,称重表由电流表改装
B.此设计可行,称重表由电压表改装
C.此设计不可行,当车辆越重时电路中电流越小
D.此设计不可行,电路中的R1没有作用
2.使用滑动变阻器进行实验时,闭合开关前,图中滑动变阻器的滑片位置正确的是(
)
A
B
C
D
3.如图是滑动变阻器接入电路的示意图,其中移动滑片不能改变接入电路电阻的是(
)
A
B
C
D
4.小华想用滑动变阻器控制小灯泡的亮度,设计了如图所示的四种电路,其中正确的是(
)
A.②③
B.③④
C.①③
D.①②
5.(双选)如图所示,甲为可调亮度台灯,乙为电位器的结构图,b与金属滑片相连,转动旋钮可调节灯泡亮度。下列分析正确的是(
)
A.若只将a、b接入电路,逆时针转动旋钮灯泡变亮
B.若只将b、c接入电路,顺时针转动旋钮灯泡变暗
C.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

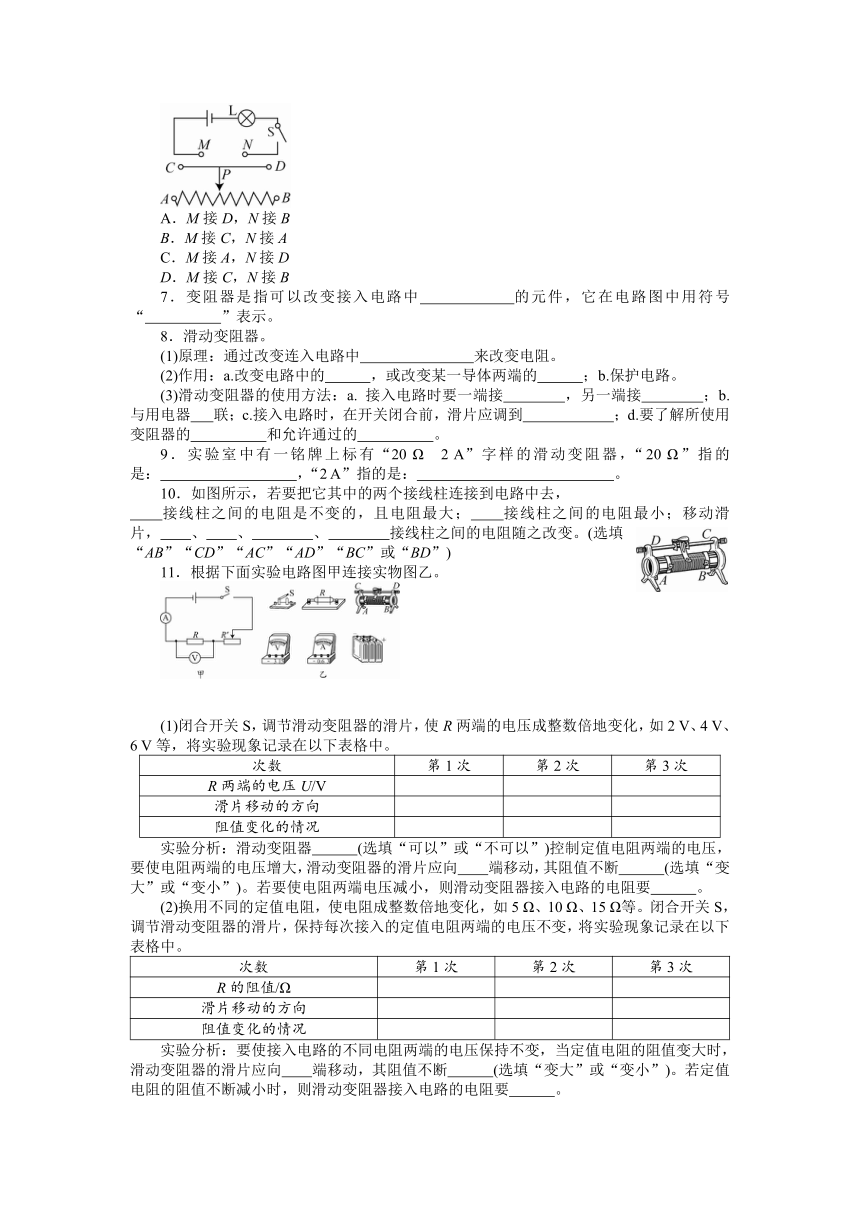

6.(双选)某同学安装了一个可以调节亮度的电灯L,如图所示,开关闭合后,当滑动变阻器的滑片从A向B移动的过程中,电灯的亮度逐渐变暗,正确的连接方式是(
)
A.M接D,N接B
B.M接C,N接A
C.M接A,N接D
D.M接C,N接B
7.变阻器是指可以改变接入电路中
的元件,它在电路图中用符号“ ”表示。
8.滑动变阻器。
(1)原理:通过改变连入电路中
来改变电阻。
(2)作用:a.改变电路中的
,或改变某一导体两端的
;b.保护电路。
(3)滑动变阻器的使用方法:a.
接入电路时要一端接
,另一端接
;b.与用电器
联;c.接入电路时,在开关闭合前,滑片应调到
;d.要了解所使用变阻器的
和允许通过的
。
9.实验室中有一铭牌上标有“20
Ω 2
A”字样的滑动变阻器,“20
Ω”指的是: ,“2
A”指的是: 。
10.如图所示,若要把它其中的两个接线柱连接到电路中去,
接线柱之间的电阻是不变的,且电阻最大; 接线柱之间的电阻最小;移动滑片, 、 、 、 接线柱之间的电阻随之改变。(选填“AB”“CD”“AC”“AD”“BC”或“BD”)
11.根据下面实验电路图甲连接实物图乙。
(1)闭合开关S,调节滑动变阻器的滑片,使R两端的电压成整数倍地变化,如2
V、4
V、6
V等,将实验现象记录在以下表格中。
次数
第1次
第2次
第3次
R两端的电压U/V
滑片移动的方向
阻值变化的情况
实验分析:滑动变阻器
(选填“可以”或“不可以”)控制定值电阻两端的电压,要使电阻两端的电压增大,滑动变阻器的滑片应向
端移动,其阻值不断
(选填“变大”或“变小”)。若要使电阻两端电压减小,则滑动变阻器接入电路的电阻要
。
(2)换用不同的定值电阻,使电阻成整数倍地变化,如5
Ω、10
Ω、15
Ω等。闭合开关S,调节滑动变阻器的滑片,保持每次接入的定值电阻两端的电压不变,将实验现象记录在以下表格中。
次数
第1次
第2次
第3次
R的阻值/Ω
滑片移动的方向
阻值变化的情况
实验分析:要使接入电路的不同电阻两端的电压保持不变,当定值电阻的阻值变大时,滑动变阻器的滑片应向
端移动,其阻值不断
(选填“变大”或“变小”)。若定值电阻的阻值不断减小时,则滑动变阻器接入电路的电阻要
。
12.如图甲所示,是收音机上用于调节音量的一种电位器,图乙为其说明书中的内部结构示意图。要使滑动触头逆时针转动时音量增大,应将接线柱 和 接入电路。
13.如图所示,电源电压恒定,闭合开关前,应将滑片P放在变器的 端(选填“A”或“B”);闭合开关后,滑片P向左移动的过程中,滑动变阻器接入电路的电阻
,电流表的示数
。(后两空选填“变大”“变小”或“不变”)
14.如图甲所示是插入式电阻箱的结构示意图,它的最大电阻值是 Ω,图中A、B两个接线柱之间的电阻值是 Ω。如图乙所示电阻箱的电阻为 Ω。
甲
乙
15.如图所示,用滑动变阻器改变小灯泡的亮度:
(1)要求滑动变阻器向左移动时能使灯L亮度变暗,请用笔画线代替导线连接实物,并在方框内画出相应的电路图;
(2)开关闭合前,滑动变阻器的滑片P应滑到 (选填“A”或“B”)端;
(3)想使小灯泡变亮,滑片P应向
(选填“左”或“右”)端滑动,这时电流表的示数将
;
(4)开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是
,一同学发现移动滑片P时,灯忽亮忽熄,这可能是
。
参考答案
1——4
ACCA
AC
BC
电阻大小
8.
电阻线的长度
电流
电压
“上”
“下”
串
阻值最大处
最大电阻
最大电流
9.最大阻值为20Ω
允许通过的最大电流为2
A
10.AB
CD
AC
AD
BC
BD
11.
(1)可以
左
变小
变大
(2)右
变大
变小
12.o
b
13.B
变小
变大
14.15
4705
15.
A
右
变大
同时连接了滑动变阻器上面两个连接柱
滑片接触不良
