实验复习4：探究光的反射定律专题训练 2021-2022学年人教版物理八年级上册（含答案）

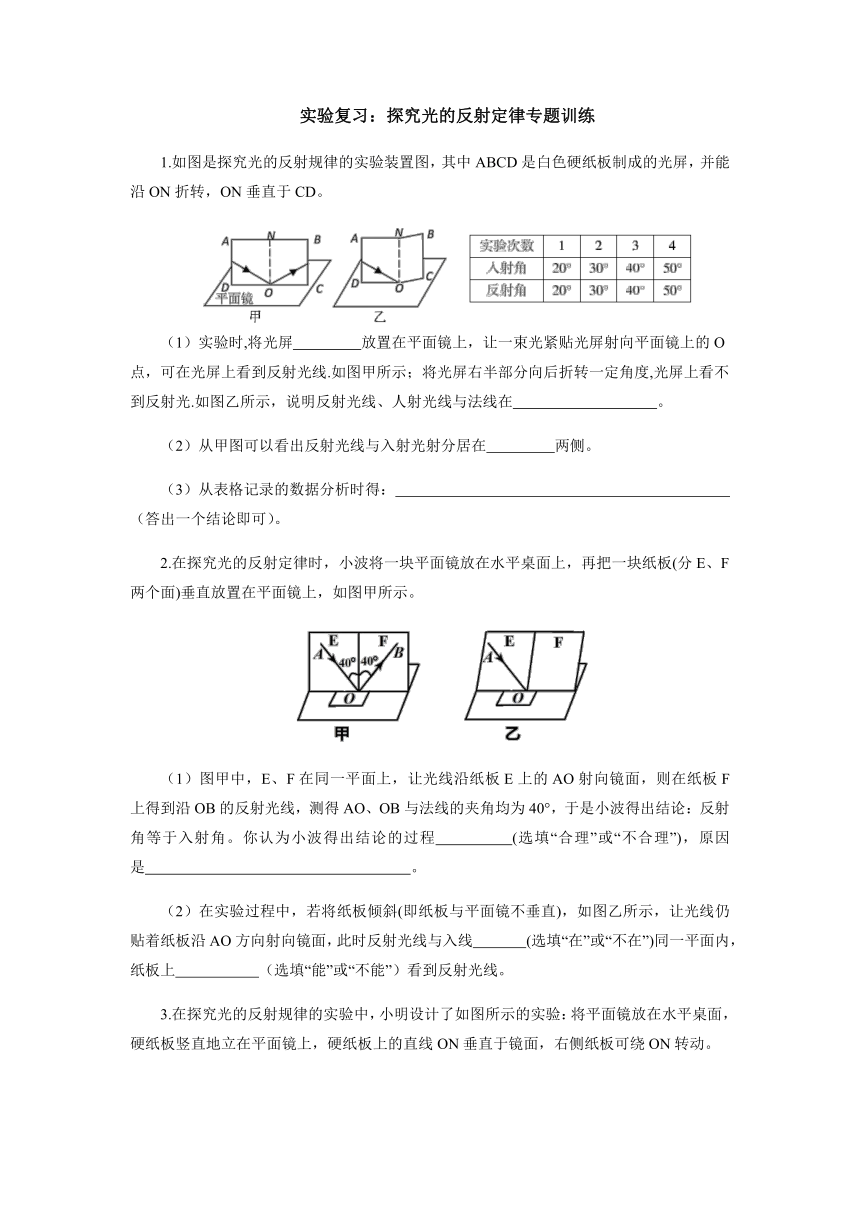

实验复习：探究光的反射定律专题训练
1.如图是探究光的反射规律的实验装置图，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD。
（1）实验时,将光屏
放置在平面镜上，让一束光紧贴光屏射向平面镜上的O点，可在光屏上看到反射光线.如图甲所示；将光屏右半部分向后折转一定角度,光屏上看不到反射光.如图乙所示，说明反射光线、人射光线与法线在
。
（2）从甲图可以看出反射光线与入射光射分居在
两侧。
（3）从表格记录的数据分析时得：
（答出一个结论即可）。
2.在探究光的反射定律时，小波将一块平面镜放在水平桌面上，再把一块纸板(分E、F两个面)垂直放置在平面镜上，如图甲所示。
（1）图甲中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，测得AO、OB与法线的夹角均为40°，于是小波得出结论：反射角等于入射角。你认为小波得出结论的过程
(选填“合理”或“不合理”)，原因是
。
（2）在实验过程中，若将纸板倾斜(即纸板与平面镜不垂直)，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入线
(选填“在”或“不在”)同一平面内，纸板上
（选填“能”或“不能”）看到反射光线。
3.在探究光的反射规律的实验中，小明设计了如图所示的实验：将平面镜放在水平桌面，硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON转动。

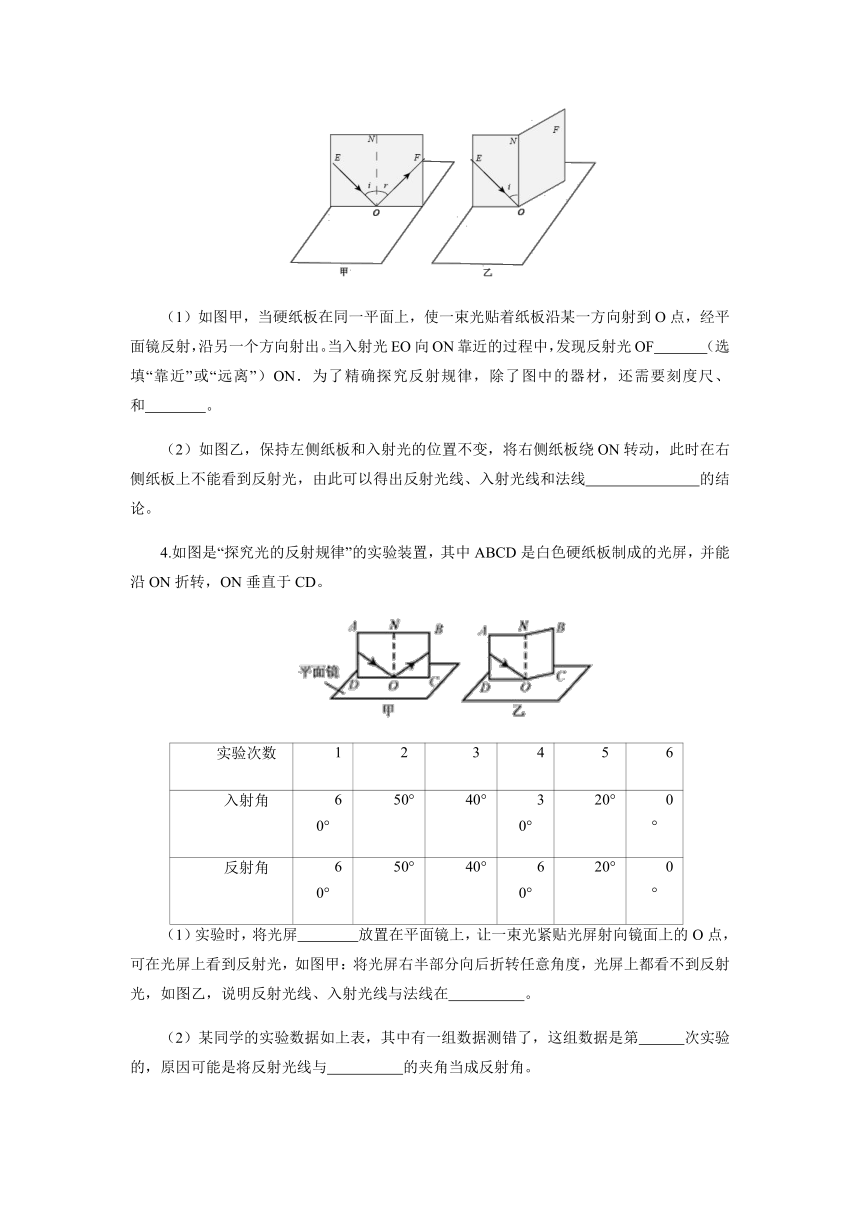

（1）如图甲，当硬纸板在同一平面上，使一束光贴着纸板沿某一方向射到O点，经平面镜反射，沿另一个方向射出。当入射光EO向ON靠近的过程中，发现反射光OF　
　（选填“靠近”或“远离”）ON．为了精确探究反射规律，除了图中的器材，还需要刻度尺、
　和　
　。
（2）如图乙，保持左侧纸板和入射光的位置不变，将右侧纸板绕ON转动，此时在右侧纸板上不能看到反射光，由此可以得出反射光线、入射光线和法线　
　的结论。
4.如图是“探究光的反射规律”的实验装置，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD。
实验次数
1
2
3
4
5
6
入射角
60°
50°
40°
30°
20°
0°
反射角
60°
50°
40°
60°
20°
0°
（1）实验时，将光屏
放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如图甲：将光屏右半部分向后折转任意角度，光屏上都看不到反射光，如图乙，说明反射光线、入射光线与法线在
。
（2）某同学的实验数据如上表，其中有一组数据测错了，这组数据是第
次实验的，原因可能是将反射光线与
的夹角当成反射角。

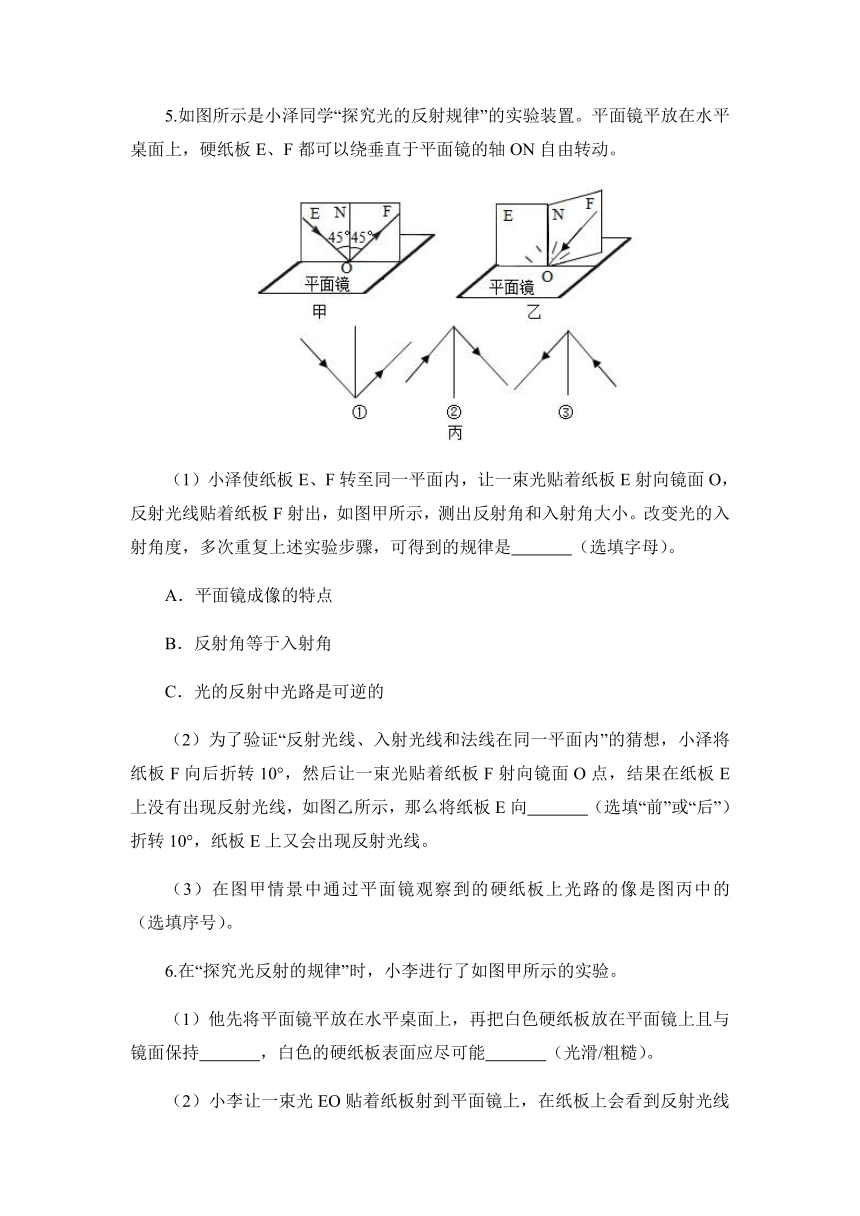

5.如图所示是小泽同学“探究光的反射规律”的实验装置。平面镜平放在水平桌面上，硬纸板E、F都可以绕垂直于平面镜的轴ON自由转动。
（1）小泽使纸板E、F转至同一平面内，让一束光贴着纸板E射向镜面O，反射光线贴着纸板F射出，如图甲所示，测出反射角和入射角大小。改变光的入射角度，多次重复上述实验步骤，可得到的规律是　
　（选填字母）。
A．平面镜成像的特点
B．反射角等于入射角
C．光的反射中光路是可逆的
（2）为了验证“反射光线、入射光线和法线在同一平面内”的猜想，小泽将纸板F向后折转10°，然后让一束光贴着纸板F射向镜面O点，结果在纸板E上没有出现反射光线，如图乙所示，那么将纸板E向　
　（选填“前”或“后”）折转10°，纸板E上又会出现反射光线。
（3）在图甲情景中通过平面镜观察到的硬纸板上光路的像是图丙中的　
　（选填序号）。
6.在“探究光反射的规律”时，小李进行了如图甲所示的实验。
（1）他先将平面镜平放在水平桌面上，再把白色硬纸板放在平面镜上且与镜面保持　
　，白色的硬纸板表面应尽可能　
　（光滑/粗糙）。
（2）小李让一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF，然后将纸板绕ON向后折，如图乙所示，此时在NOF面上　
　（看到/看不到）反射光线，此时，反射光　
　（存在/不存在）。
（3）为了进一步确定此时反射光线的位置，小李将纸板沿PQ剪开，将纸板的上半部分向后折，如图丙所示，发现在纸板右侧的　
　（上部/下部）会看到反射光线。此实验现象说明反射光线、入射光线和法线　
　（在/不在）同一平面。
（4）在图甲中，如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明光反射时，光路是　
　。
7.如图所示，在“探究光的反射规律”时，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，使一束光BO贴着纸板射到平面镜上，在纸板上会看到反射光线OF。
（1）若将纸板沿ON向后折，此时在NOF面上看不到反射光线OF，此实验现象说明：　
　光线、入射光线和法线都在同一平面内；
（2）若将入射光线EO沿着逆时针方向转动，则反射光线OF将会沿着　
　（选填“顺”或“逆”）时针方向转动。当光线OF与平面镜夹角为15°时，则入射角为　
　；
（3）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：在反射现象中，光路是　
　的。
参考答案
1.（1）竖直（垂直）；同一平面内；（2）法线；（3）反射角等于入射角
2.（1）不合理；
实验次数太少，结论不具有普遍性。
（2）在
；
不能。
3.（1）靠近；笔；量角器；（2）在同一平面内。
4.（1）垂直；同一平面内；（2）4；平面镜。
5.（1）B；（2）前；（3）③
6.（1）垂直；
粗糙；（2）看不到；
存在；（3）下部；
在；（4）可逆的
7.（1）反射；（2）顺；75°；（3）可逆
