人教版 初中物理 八年级上册 5.1透镜课件（21张PPT)

(共21张PPT)
人教版物理八年级上册
2
0
2
1
第五章　透镜及其应用
第1节　透镜
新课引入
平面镜和近视眼镜有什么不同？
透镜在生活中的应用

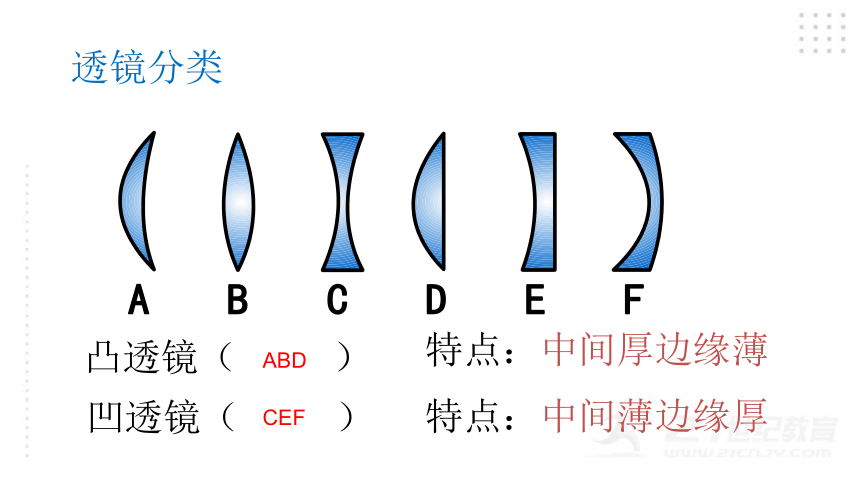

透镜分类
凸透镜（
）
凹透镜（
）
特点：中间薄边缘厚
特点：中间厚边缘薄
ABD
CEF

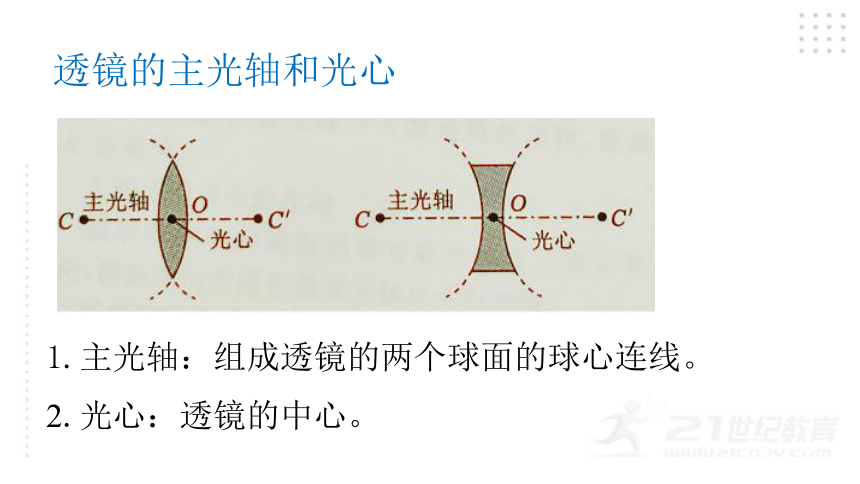

1.主光轴：组成透镜的两个球面的球心连线。
透镜的主光轴和光心
2.光心：透镜的中心。

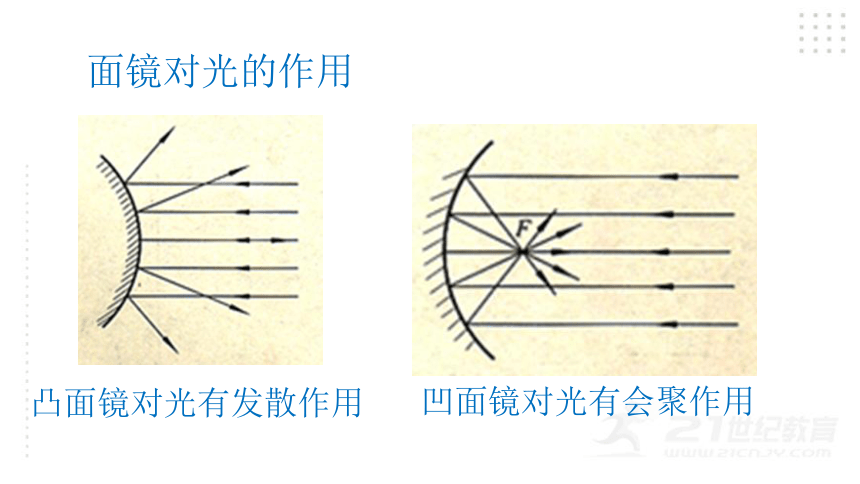

面镜对光的作用
凸面镜对光有发散作用
凹面镜对光有会聚作用

透镜对光的作用

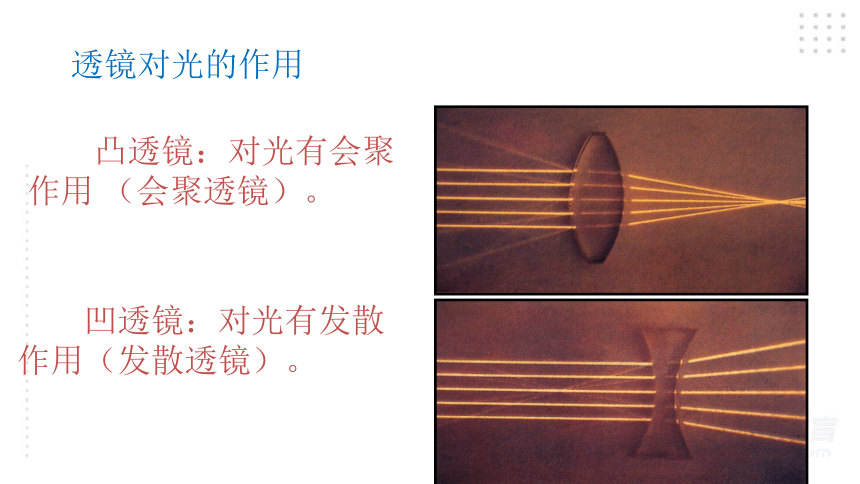

透镜对光的作用
凸透镜：对光有会聚作用
（会聚透镜）。
凹透镜：对光有发散作用（发散透镜）。
凸透镜对光有会聚作用是指折射光线与入射光线相比较，更加靠近主光轴。
凹透镜对光有发散作用是指折射光线与入射光线相比较，更加远离主光轴。
凸透镜的焦点和焦距
O
F
f
焦距
主轴
焦点
平行于主轴的光通过凸透镜后会聚于一点，这个点叫做焦点，用字母“F”
表示。
焦点到光心的距离叫做焦距，用字母“f”
表示。
F
主轴
f
焦点
光路可逆
凸透镜有两个实焦点
F
主轴
F
凸透镜对所有光都起会聚作用
凹透镜的焦点和焦距
凹透镜有焦点吗？
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
凹透镜对所有光都起发散作用
F
F
F
F
通过凸透镜和凹透镜的三条特殊光路：
1.平行于主光轴的光折射后通过焦点。对凹透镜来说，是折射光线的反向延长线经过虚焦点。
2.通过焦点的光(对凹透镜而言，是指其延长线通过焦点的光)折射后与主光轴平行。
3.通过光心的光不改变传播方向。
想一想
提示：太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。
怎样可以测得一个凸透镜的焦距呢？
注意：利用太阳光测量凸透镜的焦距时，一定要保证光斑最小最亮，并要测量透镜中心到光斑的距离。
