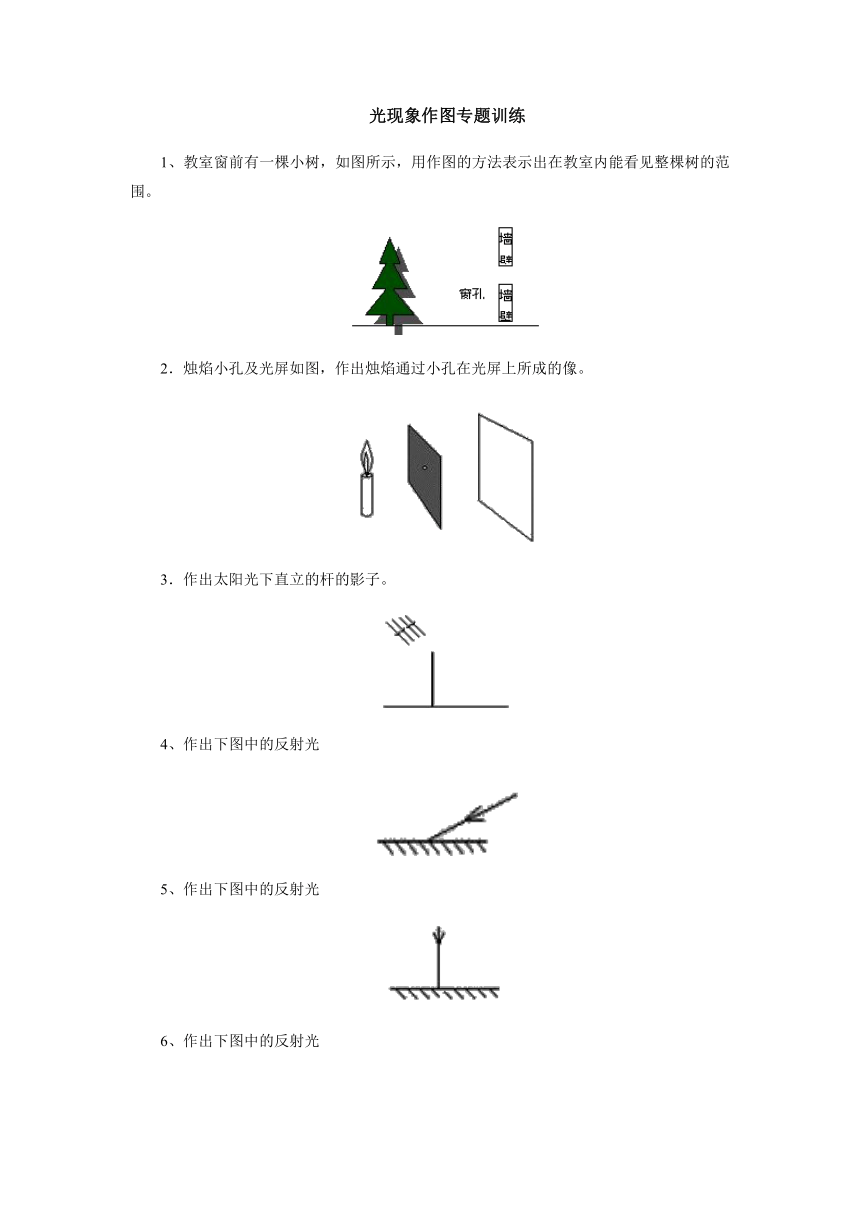

光现象作图专题训练
1、教室窗前有一棵小树，如图所示，用作图的方法表示出在教室内能看见整棵树的范围。
2．烛焰小孔及光屏如图，作出烛焰通过小孔在光屏上所成的像。
3．作出太阳光下直立的杆的影子。
4、作出下图中的反射光
5、作出下图中的反射光
6、作出下图中的反射光
7、作出下图中的反射光
8、作出下图中的反射光
9、如图太阳光与地面成45°角斜射过来，要使光线沿竖直方向反射入井中，求作：反射面。
10．知物体和其在平面镜中的像，作平面镜
11．知平面镜和物体在平面镜中的像，作物体

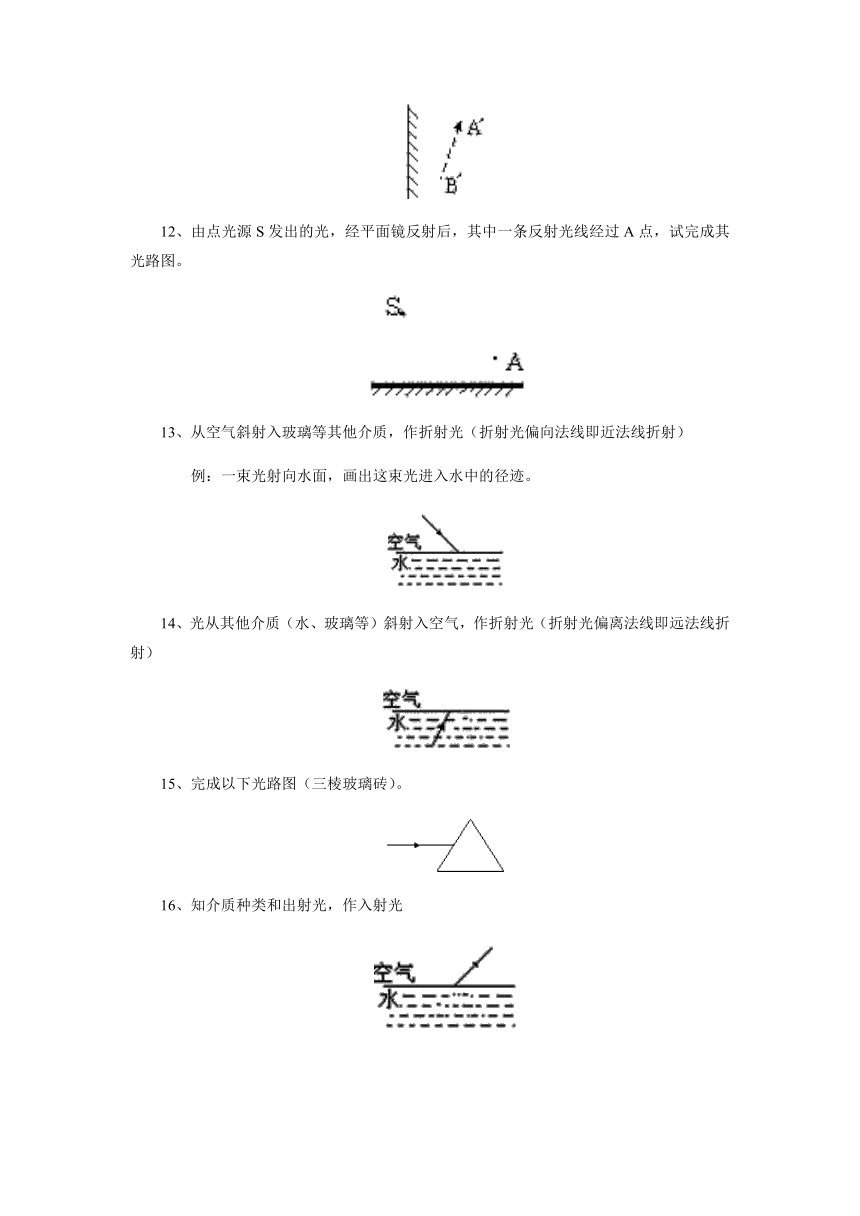

12、由点光源S发出的光，经平面镜反射后，其中一条反射光线经过A点，试完成其光路图。
13、从空气斜射入玻璃等其他介质，作折射光（折射光偏向法线即近法线折射）
　　例：一束光射向水面，画出这束光进入水中的径迹。
14、光从其他介质（水、玻璃等）斜射入空气，作折射光（折射光偏离法线即远法线折射）
15、完成以下光路图（三棱玻璃砖）。
16、知介质种类和出射光，作入射光
参考答案
1、如图所示：
2、如图所示：
3、如图所示：
4、
如图所示：
5、如图所示：
6、如图所示：
7、如图所示：
8、如图所示：
9、如图所示：
10、如图所示：
11、如图所示：
12、如图所示：
13、如图所示：
14、如图所示：
15、如图所示：
16、如图所示：
