17.1 电流与电压和电阻的关系 同步练习-2021-2022学年人教版九年级物理全册（含答案）

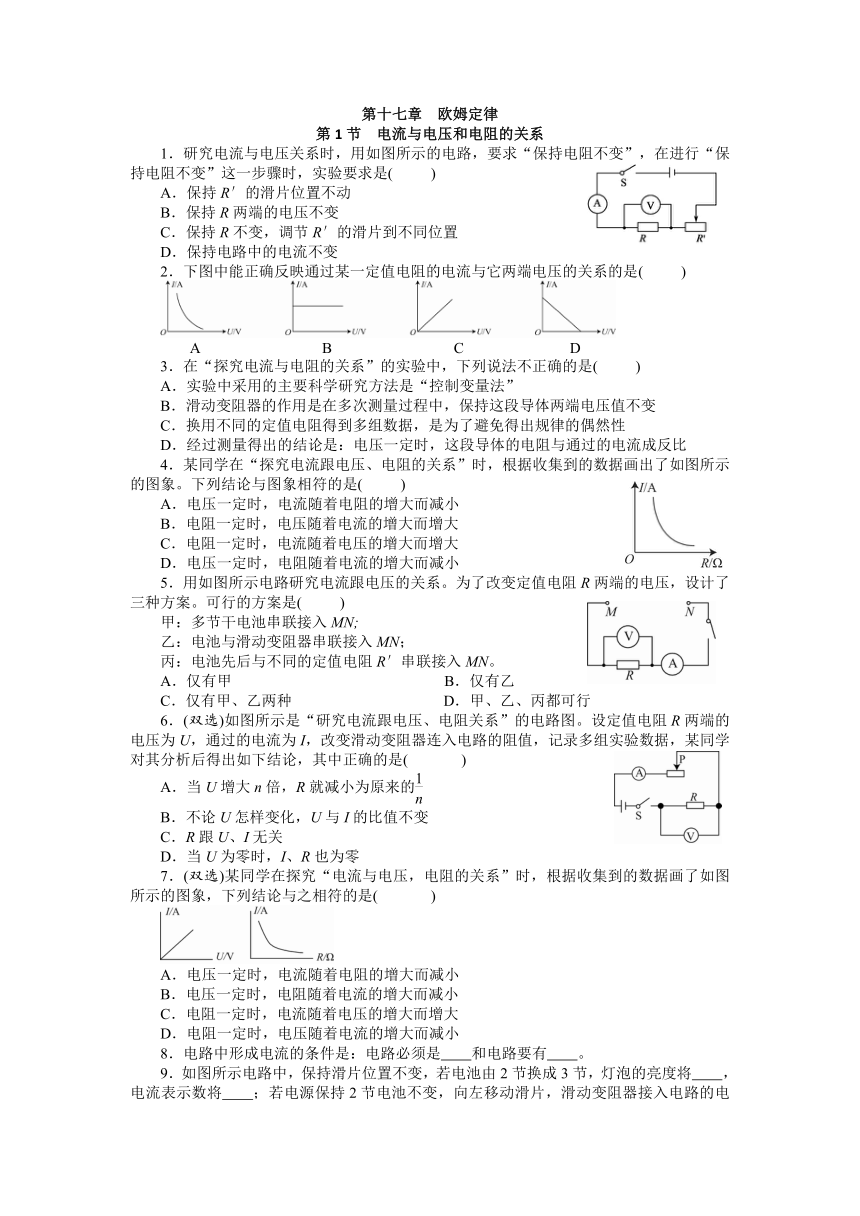

第十七章　欧姆定律
第1节　电流与电压和电阻的关系
1．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是(　
　)
A．保持R′的滑片位置不动
B．保持R两端的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
2．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是(　
　)
A　　　　　　
B　　　　
　　
C　　　　　
　D
3．在“探究电流与电阻的关系”的实验中，下列说法不正确的是(　
　)
A．实验中采用的主要科学研究方法是“控制变量法”
B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变
C．换用不同的定值电阻得到多组数据，是为了避免得出规律的偶然性
D．经过测量得出的结论是：电压一定时，这段导体的电阻与通过的电流成反比
4．某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。下列结论与图象相符的是(　
　)
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
5．用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端的电压，设计了三种方案。可行的方案是(　
　)
甲：多节干电池串联接入MN;
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同的定值电阻R′串联接入MN。
A．仅有甲
B．仅有乙
C．仅有甲、乙两种
D．甲、乙、丙都可行
6．(双选)如图所示是“研究电流跟电压、电阻关系”的电路图。设定值电阻R两端的电压为U，通过的电流为I，改变滑动变阻器连入电路的阻值，记录多组实验数据，某同学对其分析后得出如下结论，其中正确的是(　
　)
A．当U增大n倍，R就减小为原来的
B．不论U怎样变化，U与I的比值不变
C．R跟U、I无关
D．当U为零时，I、R也为零
7．(双选)某同学在探究“电流与电压，电阻的关系”时，根据收集到的数据画了如图所示的图象，下列结论与之相符的是(　
　)
A．电压一定时，电流随着电阻的增大而减小
B．电压一定时，电阻随着电流的增大而减小
C．电阻一定时，电流随着电压的增大而增大
D．电阻一定时，电压随着电流的增大而减小
8．电路中形成电流的条件是：电路必须是　　和电路要有　　。

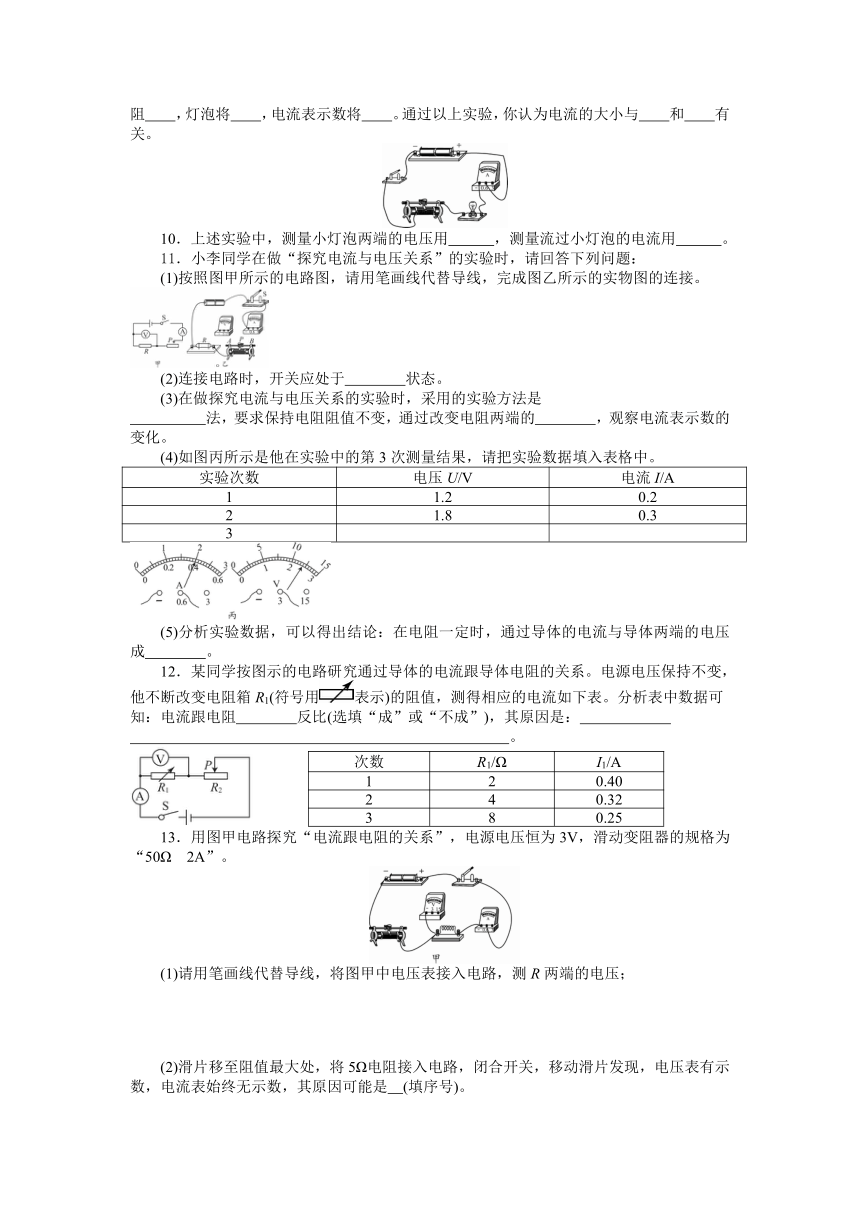

9．如图所示电路中，保持滑片位置不变，若电池由2节换成3节，灯泡的亮度将　　，电流表示数将　　；若电源保持2节电池不变，向左移动滑片，滑动变阻器接入电路的电阻　　，灯泡将　　，电流表示数将　　。通过以上实验，你认为电流的大小与　　和　　有关。
10．上述实验中，测量小灯泡两端的电压用　　　，测量流过小灯泡的电流用　　　。
11．小李同学在做“探究电流与电压关系”的实验时，请回答下列问题：
(1)按照图甲所示的电路图，请用笔画线代替导线，完成图乙所示的实物图的连接。
(2)连接电路时，开关应处于　　　　状态。
(3)在做探究电流与电压关系的实验时，采用的实验方法是
　　　　　法，要求保持电阻阻值不变，通过改变电阻两端的　　　　，观察电流表示数的变化。
(4)如图丙所示是他在实验中的第3次测量结果，请把实验数据填入表格中。
实验次数
电压U/V
电流I/A
1
1.2
0.2
2
1.8
0.3
3
(5)分析实验数据，可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成　　　　。
12．某同学按图示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻　　　　反比(选填“成”或“不成”)，其原因是：　　　　　　
　
　　　　　　　　　
　　　　　　　　　　　。
次数
R1/Ω
I1/A
1
2
0.40
2
4
0.32
3
8
0.25
13．用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器的规格为“50Ω　2A”。
(1)请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压；
(2)滑片移至阻值最大处，将5Ω电阻接入电路，闭合开关，移动滑片发现，电压表有示数，电流表始终无示数，其原因可能是　(填序号)。
A．R短路
B．R断路
　　　
C．滑动变阻器短路
(3)排除故障后，调节滑动变阻器的滑片，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为　　　A。
(4)将5Ω的电阻换成10Ω的电阻后，闭合开关，调节滑动变阻器的滑片到合适位置，记录实验数据，此操作中调节滑动变阻器滑片的目的是　　　　　　　　　　　　　　。
电阻R/欧
5
10
15
电流I/安
0.15
0.1
(5)再将电阻换成15Ω重复操作。
(6)分析数据可得出结论：　　　　　　　　　　　　　　
　　　　　　　。
14．小明“探究通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示，电源电压不变，R为定值电阻。
(1)请用笔画线代替导线，将图甲中的电路连接完整。(要求导线不交叉)
(2)由于导体中的电流可能与其两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持　　　　不变；变阻器的作用除了保护电路外，还起到　　　　　　　　　　的作用。
(3)连接电路时，开关应该　　　　，合上开关前，变阻器滑片应该处于图中　　　(选填“C”或“D”)端。
(4)某次实验电压表示数如图乙所示，电压为　　V。
(5)通过实验，他得到如图丙所示的I－U关系图象，根据此图象，他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成　　　　。
参考答案
1——5
CCDAD
BC
AC
通路
电源
变亮
变大
变小
变亮
变大
电压
电阻
电压表
电流表
11.
断开
控制变量
电压
2.4
0.4
正比
12.不成
没有调节R2，保持R1两端的电压(即电压表的示数)不变
13.
B
0.3
保持定值电阻两端电压不变
（6）电压一定时，通过导体的电流与电阻成反比
14.
电阻
改变电阻两端电压
断开
D
2.6
正比
