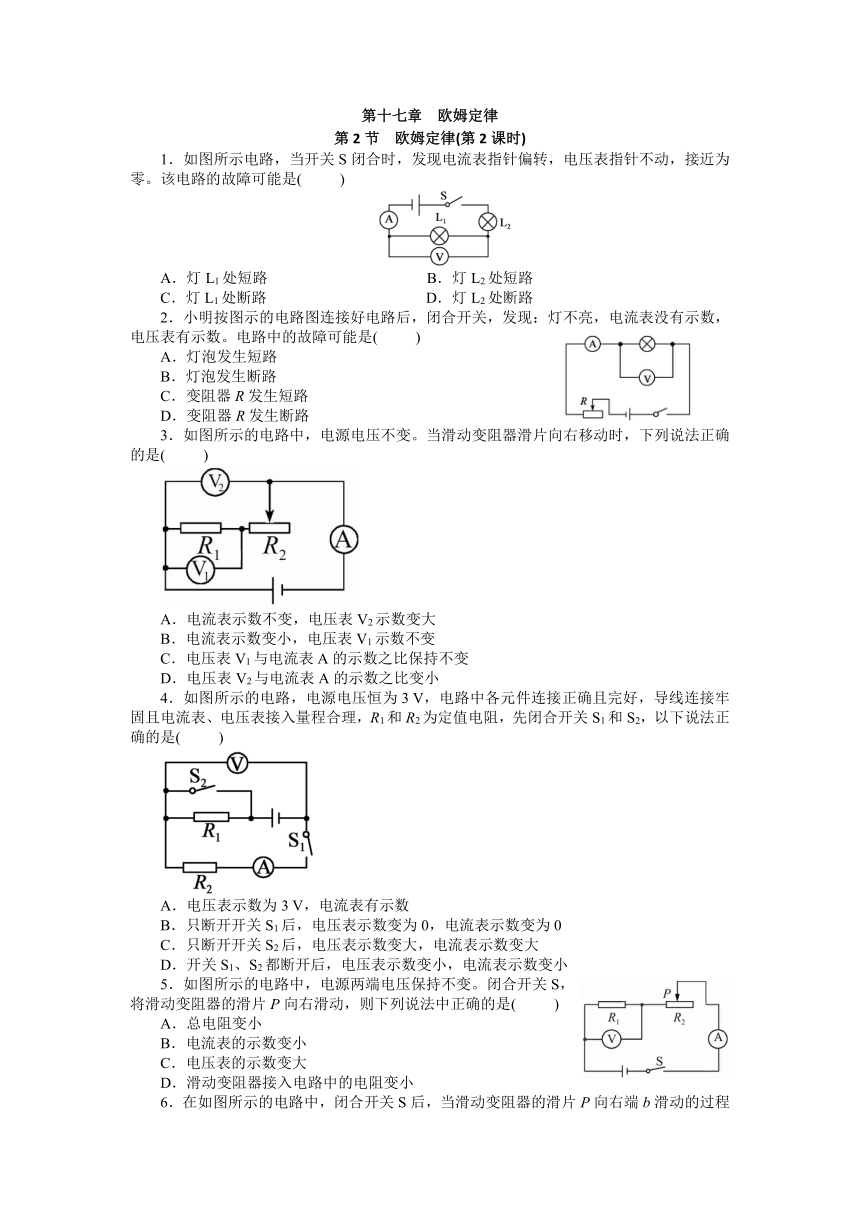

第十七章 欧姆定律
第2节 欧姆定律(第2课时)
1.如图所示电路,当开关S闭合时,发现电流表指针偏转,电压表指针不动,接近为零。该电路的故障可能是(
 )
A.灯L1处短路
B.灯L2处短路
C.灯L1处断路
D.灯L2处断路
2.小明按图示的电路图连接好电路后,闭合开关,发现:灯不亮,电流表没有示数,电压表有示数。电路中的故障可能是(
 )
A.灯泡发生短路
B.灯泡发生断路
C.变阻器R发生短路
D.变阻器R发生断路
3.如图所示的电路中,电源电压不变。当滑动变阻器滑片向右移动时,下列说法正确的是(
 )
A.电流表示数不变,电压表V2示数变大
B.电流表示数变小,电压表V1示数不变
C.电压表V1与电流表A的示数之比保持不变
D.电压表V2与电流表A的示数之比变小
4.如图所示的电路,电源电压恒为3
V,电路中各元件连接正确且完好,导线连接牢固且电流表、电压表接入量程合理,R1和R2为定值电阻,先闭合开关S1和S2,以下说法正确的是(
 )
A.电压表示数为3
V,电流表有示数
B.只断开开关S1后,电压表示数变为0,电流表示数变为0
C.只断开开关S2后,电压表示数变大,电流表示数变大
D.开关S1、S2都断开后,电压表示数变小,电流表示数变小
5.如图所示的电路中,电源两端电压保持不变。闭合开关S,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是(
 )
A.总电阻变小
B.电流表的示数变小
C.电压表的示数变大
D.滑动变阻器接入电路中的电阻变小

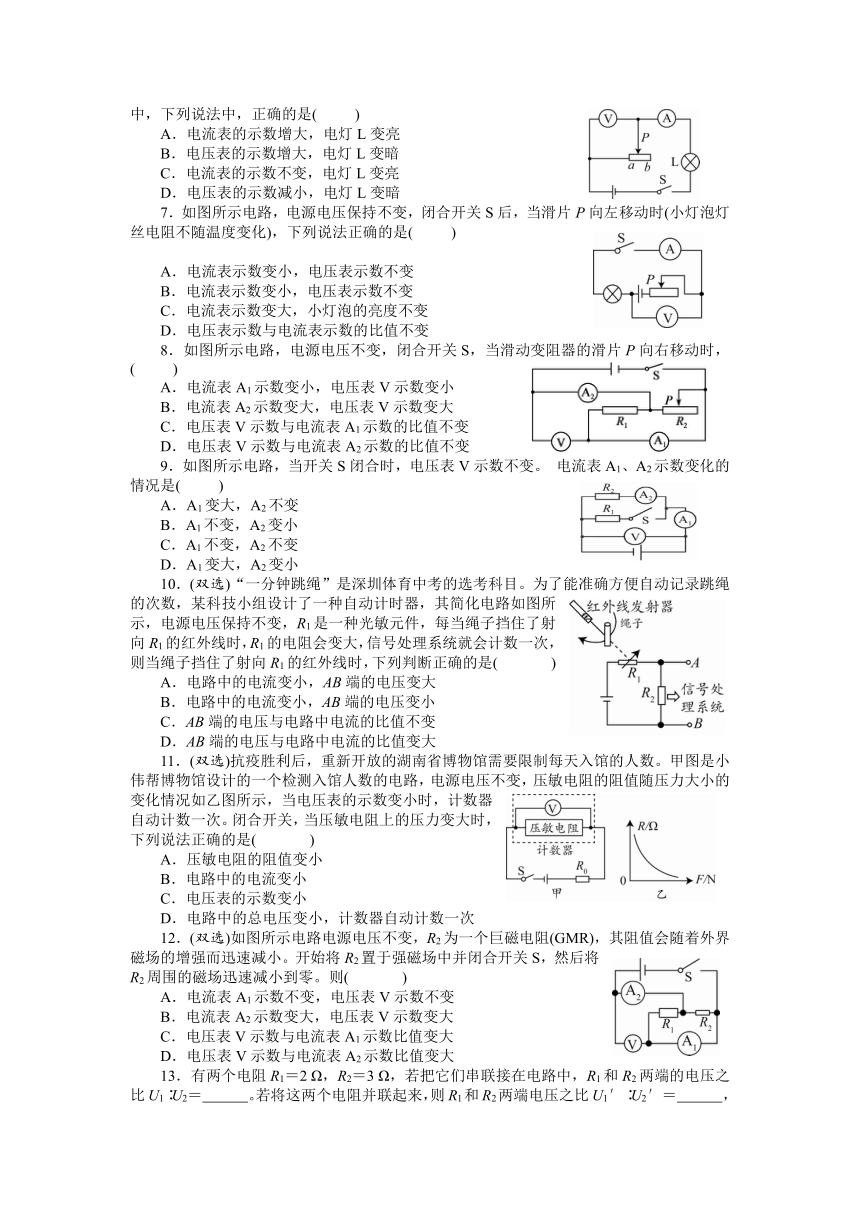

6.在如图所示的电路中,闭合开关S后,当滑动变阻器的滑片P向右端b滑动的过程中,下列说法中,正确的是(
 )
A.电流表的示数增大,电灯L变亮
B.电压表的示数增大,电灯L变暗
C.电流表的示数不变,电灯L变亮
D.电压表的示数减小,电灯L变暗
7.如图所示电路,电源电压保持不变,闭合开关S后,当滑片P向左移动时(小灯泡灯丝电阻不随温度变化),下列说法正确的是(
 )
A.电流表示数变小,电压表示数不变
B.电流表示数变小,电压表示数不变
C.电流表示数变大,小灯泡的亮度不变
D.电压表示数与电流表示数的比值不变
8.如图所示电路,电源电压不变,闭合开关S,当滑动变阻器的滑片P向右移动时,(
 )
A.电流表A1示数变小,电压表V示数变小
B.电流表A2示数变大,电压表V示数变大
C.电压表V示数与电流表A1示数的比值不变
D.电压表V示数与电流表A2示数的比值不变
9.如图所示电路,当开关S闭合时,电压表V示数不变。
电流表A1、A2示数变化的情况是(
 )
A.A1变大,A2不变
B.A1不变,A2变小
C.A1不变,A2不变
D.A1变大,A2变小
10.(双选)“一分钟跳绳”是深圳体育中考的选考科目。为了能准确方便自动记录跳绳的次数,某科技小组设计了一种自动计时器,其简化电路如图所示,电源电压保持不变,R1是一种光敏元件,每当绳子挡住了射向R1的红外线时,R1的电阻会变大,信号处理系统就会计数一次,则当绳子挡住了射向R1的红外线时,下列判断正确的是(
 )
A.电路中的电流变小,AB端的电压变大
B.电路中的电流变小,AB端的电压变小
C.AB端的电压与电路中电流的比值不变
D.AB端的电压与电路中电流的比值变大
11.(双选)抗疫胜利后,重新开放的湖南省博物馆需要限制每天入馆的人数。甲图是小伟帮博物馆设计的一个检测入馆人数的电路,电源电压不变,压敏电阻的阻值随压力大小的变化情况如乙图所示,当电压表的示数变小时,计数器自动计数一次。闭合开关,当压敏电阻上的压力变大时,下列说法正确的是(
 )
A.压敏电阻的阻值变小
B.电路中的电流变小
C.电压表的示数变小
D.电路中的总电压变小,计数器自动计数一次
12.(双选)如图所示电路电源电压不变,R2为一个巨磁电阻(GMR),其阻值会随着外界磁场的增强而迅速减小。开始将R2置于强磁场中并闭合开关S,然后将R2周围的磁场迅速减小到零。则(
 )
A.电流表A1示数不变,电压表V示数不变
B.电流表A2示数变大,电压表V示数变大
C.电压表V示数与电流表A1示数比值变大
D.电压表V示数与电流表A2示数比值变大
13.有两个电阻R1=2
Ω,R2=3
Ω,若把它们串联接在电路中,R1和R2两端的电压之比U1∶U2=   。若将这两个电阻并联起来,则R1和R2两端电压之比U1′∶U2′=   ,通过两电阻的电流之比I1∶I2=   。
14.如图所示的电路,若甲、乙均为电流表时,断开开关S,两电流表读数之比为I甲∶I乙=2∶3,则R1∶R2=   ;若甲、乙均为电压表时,闭合开关S,则电压表的读数之比U甲∶U乙=   。
15.两个电阻甲和乙,电阻值分别为20
Ω、40
Ω,将它们串联接入电路中,则甲、乙两电阻两端的电压之比为   ;将它们并联接入电路中,通过甲、乙两电阻的电流之比为   。
16.如图所示,电路中电源电压为6V,R1=10Ω、R2=5Ω。
闭合开关S,电流表示数为0.4A,
求:
(1)R1、R2两端的电压分别是多少?
(2)
U1∶U2=
(你发现了什么规律?)
参考答案
1——9
ABCABBDCA
BC
AC
AD
2:3
1:1
3:2
2:1
3:1
1:2
3:1
16.
(1)解:因为R1和R2串联,所以I1=I2=0.4A,
由I=可得,U1=I1R1=0.4A×10Ω=4V;U2=I2R2=0.4A×5Ω=2V
(2)解:=
=,又
==,
即有:=(在串联电路中,电压的分配与电阻成正比)。
