16.1电压、16.2 串、并联电路中电压的规律周测试卷 山西省平遥县实验中学2021-2022学年上学期第6周（word解析版）

人教九16.1~16.2
电压真题精选周测
（山西省平遥县实验中学第6周周测试卷）
（总分100分，时间45分钟）
一、单选题（每小题3分，共30分）

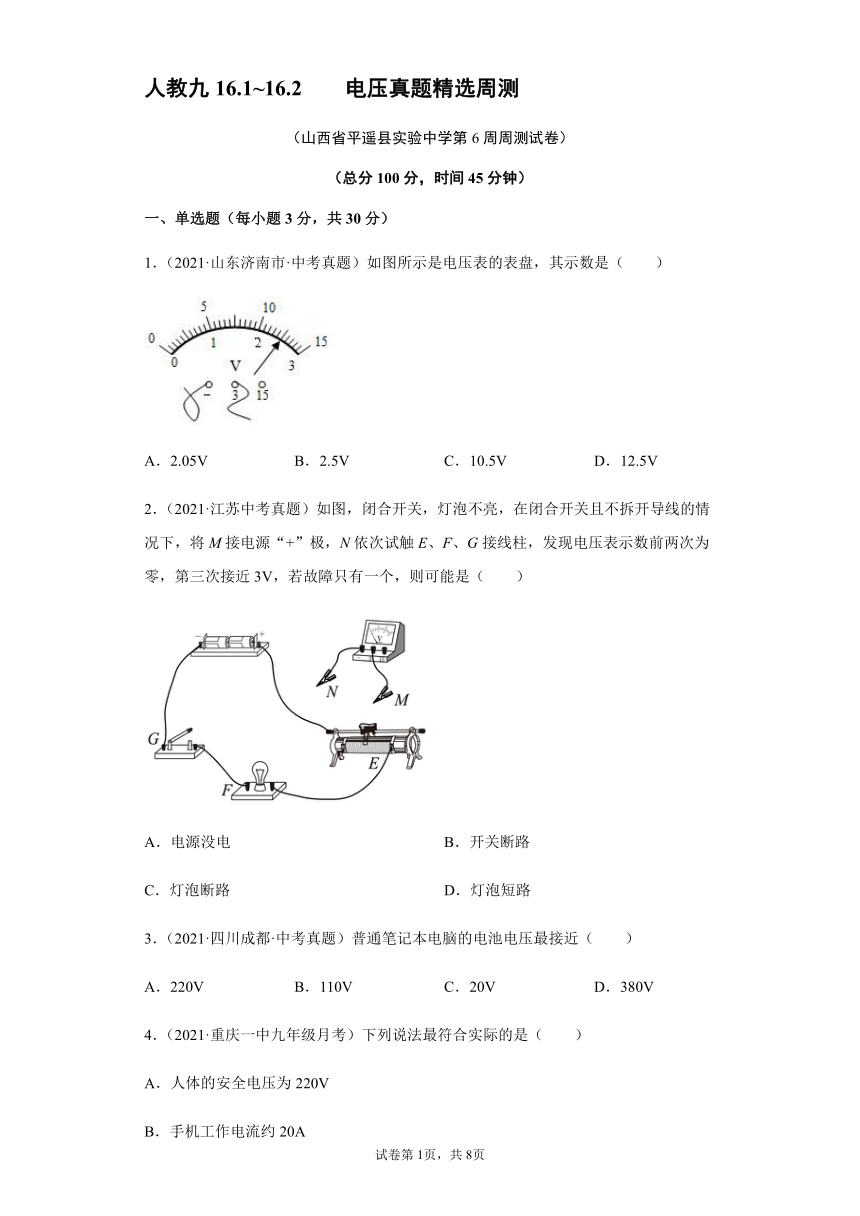

1．（2021·山东济南市·中考真题）如图所示是电压表的表盘，其示数是（　　）
A．2.05V
B．2.5V
C．10.5V
D．12.5V
2．（2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（　　）
A．电源没电
B．开关断路
C．灯泡断路
D．灯泡短路
3．（2021·四川成都·中考真题）普通笔记本电脑的电池电压最接近（　　）
A．220V
B．110V
C．20V
D．380V
4．（2021·重庆一中九年级月考）下列说法最符合实际的是（　　）
A．人体的安全电压为220V
B．手机工作电流约20A
C．一节新干电池电压约1.5V
D．在中国大陆家庭电路中的电压为380V

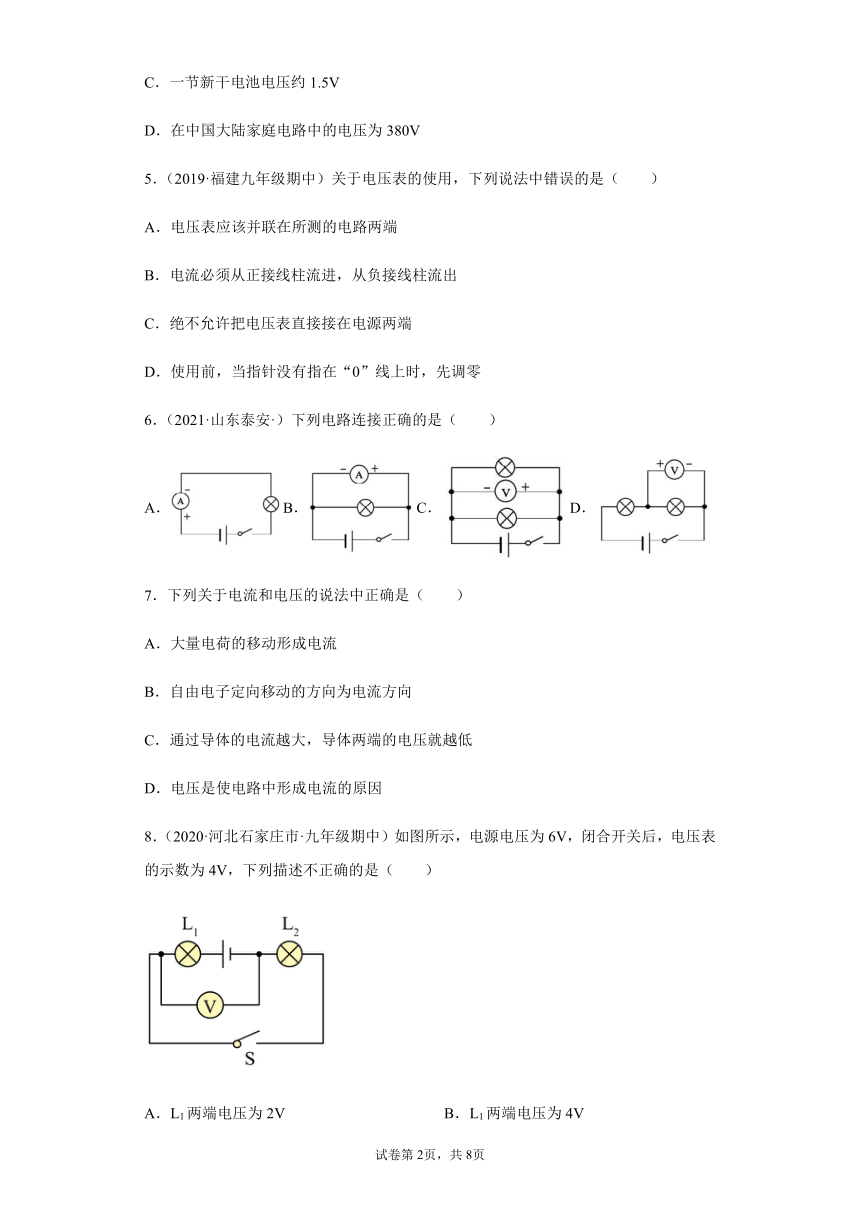

5．（2019·福建九年级期中）关于电压表的使用，下列说法中错误的是（　　）
A．电压表应该并联在所测的电路两端
B．电流必须从正接线柱流进，从负接线柱流出
C．绝不允许把电压表直接接在电源两端
D．使用前，当指针没有指在“0”线上时，先调零
6．（2021·山东泰安·）下列电路连接正确的是（
）
A．B．C．D．
7．下列关于电流和电压的说法中正确是（　　）
A．大量电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．通过导体的电流越大，导体两端的电压就越低
D．电压是使电路中形成电流的原因
8．（2020·河北石家庄市·九年级期中）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V

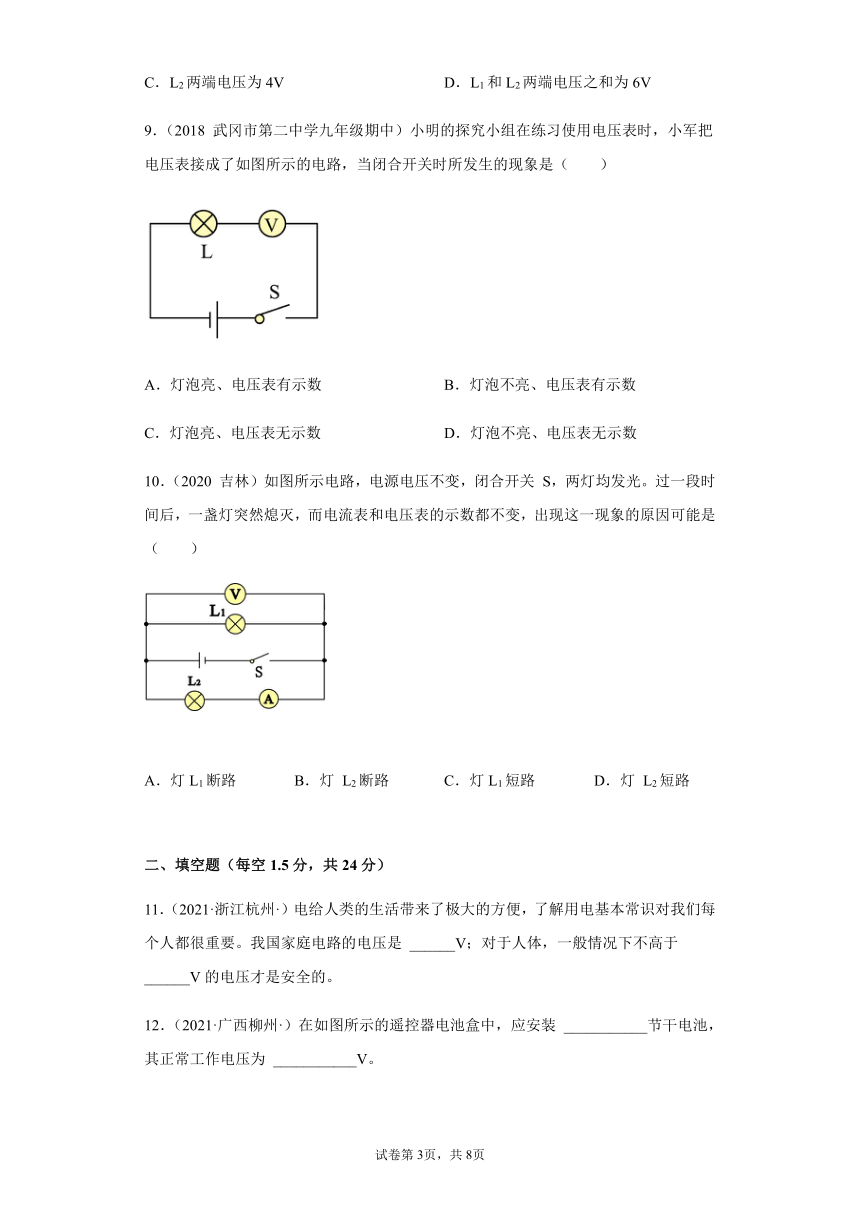

9．（2018
武冈市第二中学九年级期中）小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数
B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数
D．灯泡不亮、电压表无示数
10．（2020
吉林）如图所示电路，电源电压不变，闭合开关
S，两灯均发光。过一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．灯L1断路
B．灯
L2断路
C．灯L1短路
D．灯
L2短路
二、填空题（每空1.5分，共24分）
11．（2021·浙江杭州·）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是
______V；对于人体，一般情况下不高于
______V的电压才是安全的。
12．（2021·广西柳州·）在如图所示的遥控器电池盒中，应安装
___________节干电池，其正常工作电压为
___________V。

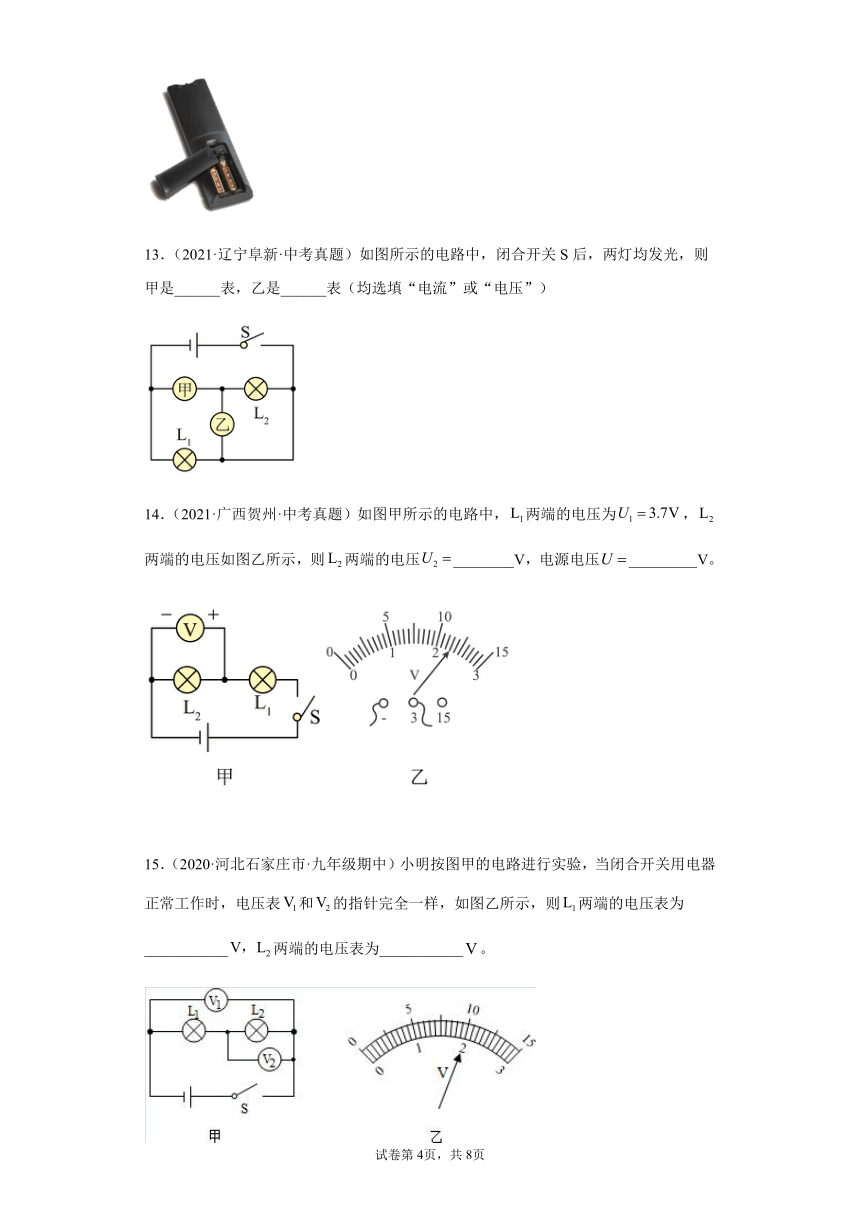

13．（2021·辽宁阜新·中考真题）如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
14．（2021·广西贺州·中考真题）如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
15．（2020·河北石家庄市·九年级期中）小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针完全一样，如图乙所示，则两端的电压表为___________两端的电压表为___________。

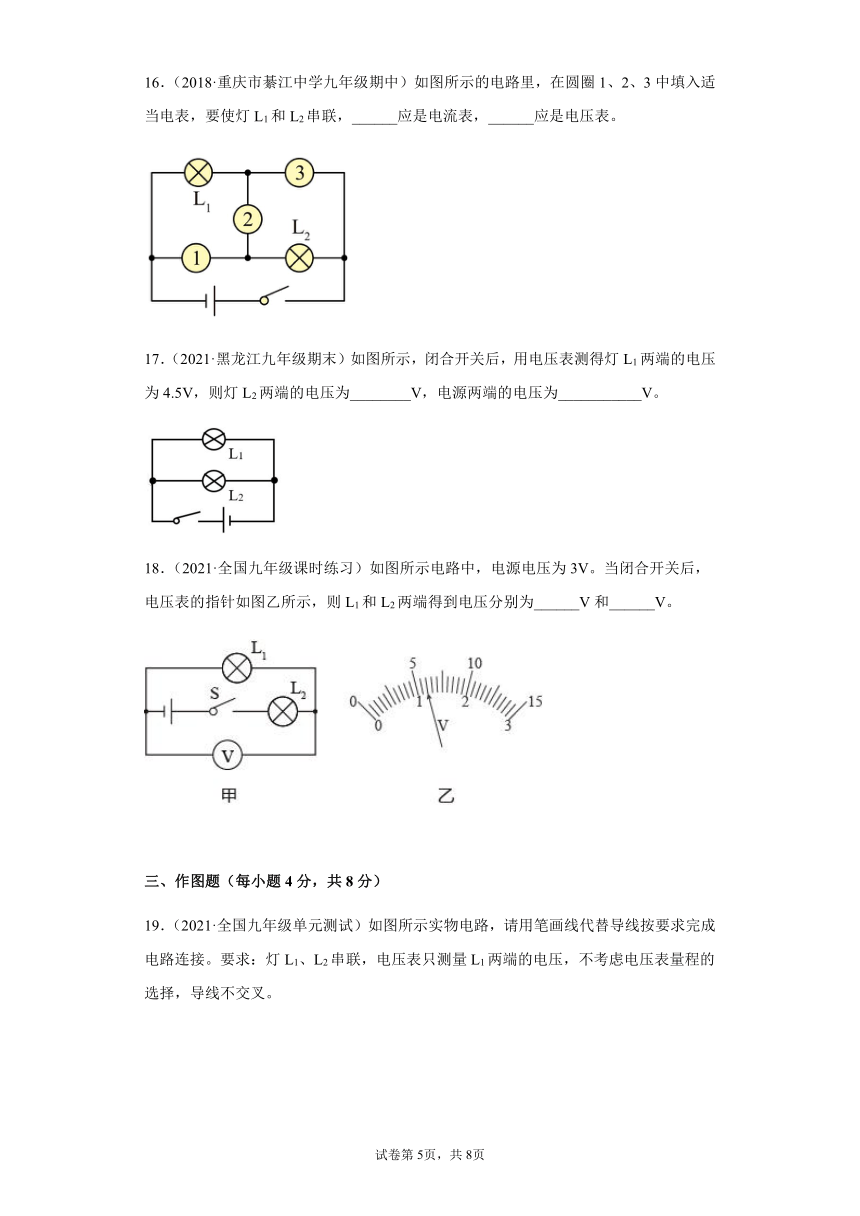

16．（2018·重庆市綦江中学九年级期中）如图所示的电路里，在圆圈1、2、3中填入适当电表，要使灯L1和L2串联，______应是电流表，______应是电压表。
17．（2021·黑龙江九年级期末）如图所示，闭合开关后，用电压表测得灯L1两端的电压为4.5V，则灯L2两端的电压为________V，电源两端的电压为___________V。
18．（2021·全国九年级课时练习）如图所示电路中，电源电压为3V。当闭合开关后，电压表的指针如图乙所示，则L1和L2两端得到电压分别为______V和______V。
三、作图题（每小题4分，共8分）
19．（2021·全国九年级单元测试）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
20．（2021·陕西西安·高新一中九年级）如图所示，在a、b、c的“○”内填上适当的电表，且保证两灯均正常发光。
四、实验题（每空2分，共30分）
21．（2020·武汉第三寄宿中学九年级月考）如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：电池的电压为___________V。自由电荷的运动方向是从电压表到___________金属片（填A或B），盐水中电流在两金属片之间___________的方向流动（填A到B或B到A）；增大A、B的面积，___________（选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
22．（2021·大连市第九中学九年级期中）小红同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（设计与进行实验）
（1）按如图所示电路图连接电路；
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在连接电路的过程中，开关必须________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是________；
（3）小红用上面的方法________（填“能”或“不能”）测出L2两端的电压；
（4）方法改进后，测出AB、BC、AC间的电压记录在上面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和，此实验存在的不足之处是________，改进方法________。
23．（2020·石家庄市第八十一中学）为了验证串并联电路电压的特点，小明设计了如图所示的电路。
（1）如图1测量串联电路电压规律，要测量L1两端的电压，电压表的正接线柱应该与___________点相连，电压表的负接线柱应该与___________点相连。
（2）闭合开关S，发现电压表的指针偏转如图2所示，这时他应该___________。
（3）串联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________。
（4）如图3探究并联电路的电压规律，若将电压表连接在E、F两点间，电压表测量的是___________的电压。
（5）并联电路中各灯泡两端的电压与电源电压的关系是（文字叙述）__________________________。
五、计算题（8分）
24．（2021·重庆一中九年级月考）如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则
（1）求灯泡L1和灯泡L2两端的电压；
（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S闭合后，灯泡L1和灯泡L2都发光，电流表A2示数为0.8A，通电10s，流过灯泡L2的电荷量为5C，求此时通过灯泡L1的电流和灯泡L2两端的电压。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【详解】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
2．B
【详解】
将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
3．C
【详解】
笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故选C。
4．C
【详解】
A．人体的安全电压为不超过36V，故A不符合题意；
B．手机工作电流约20mA，故B不符合题意；
C．一节新干电池电压约1.5V，故C符合题意；
D．在中国大陆家庭电路中的电压为220V，故D不符合题意。
故选C。
5．C
【详解】
A．电压表的内阻比较大，串联在电路中相当于开路，所以只能并联在电路的两端，故A正确，不符合题意；
B．电压表并联在电路中时，必须遵循电流“正进负出”的原则，故B正确，不符合题意；
C．因为电压表的内阻比较大，所以电压表可知直接接在电源两端，故C错误，不符合题意；
D．使用电压表前，若指针不在零刻度线上，应该先对电压表指针进行调零，故D正确，不符合题意。
故选C。
6．C
【详解】
A．图中电流表与灯泡串联，但正负接线柱接反了，故A错误；
B．图中电流表与灯泡并联，闭合开关灯泡短路，故B错误；
C．图中电压表与两并联灯泡并联，串联电源电压，并且正负接线柱连接正确，故C正确；
D．图中两灯泡并联，电压表测量其中一个灯泡两端的电压，但正负接线柱接反了，故D错误。
故选C。
7．D
【详解】
A．只有电荷的定向移动才能形成电流，故A错误；
B．物理学中规定正电荷定向移动的方向为电流方向，故B错误；
CD．电压是使电路中的自由电荷定向移动形成电流的原因，当导体两端的电压越大，通过导体的电流就越大，故C错误；D正确。
故选D。
8．B
【详解】
因为电压表测L2两端的电压，所以L2两端的电压为U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为，所以L1两端的电压为
U1=U-U2=6V-4V=2V
故ACD正确，不符合题意；B错误，符合题意。
故选B。
9．B
【详解】
电压表在使用时必须与被测用电器并联，在串联使用时，
由于电压表的电阻很大，电路中的电流很小，所以灯泡不会亮，但电压表有读数，此时电压表测电源电压，故B符合题意，ACD不符合题意。
故选B。
10．A
【详解】
A．灯L1断路，则电压表直接测电源电压，并且示数不变。L2支路不受影响，故电流表示数不变，故A符合题意；
B．灯L2断路，则电流表被断路，电流表无示数，故B不符合题意；
C．灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，故C不符合题意；
D．灯L2短路，则电流表直接与电源两极相连，会损坏电流表，故D不符合题意。
故选A。
11．220
336
【详解】
[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
12．2
3
【详解】
[1][2]由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干电池的电压为1.5V，所以两节干电池串联电压为3V。
13．电流
电压
【详解】
[1][2]闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过L1，另一条经过L2和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。如果甲是电压表，乙是电流表，则L2被短路，不会发光。
14．2.3
6.0
【详解】
[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V。
[2]由图甲电路可知，L1与L2串联，由串联电路的电压规律可得电源电压
U=U1+U2=3,7V+2.3V=6.0V
即电源电压为6.0V。
15．
2
【详解】
[1][2]从图中可以看出测电源电压，测两端电压，而两表指针一样，说明选的是大量程，的是小量程，则的示数为示数为，又因为串联电路两端电压等于各部分电压之和，则灯两端电压为，灯两端电压为
16．②
①③
【详解】
[1][2]由电路图知道，要使两灯泡串联，②的电表应该是电流表，另外两个都是电压表。此时电流只有一条路径，从电源正极经开关、灯L2、电流表②、灯L1，回到电源的负极。
17．4.5
4.5
【详解】
[1][2]从图中可以看到，闭合开关后，这是一个并联电路，两灯泡并联，并联电路各支路两端的电压相等，并且都等于电源电压，所以用电压表测得灯L1两端的电压为4.5V，则灯L2两端的电压也为4.5V，电源两端的电压为4.5V。
18．1.2
1.8
【详解】
[1][2]由题中的图可知：电压表测的是L1两端的电压，且两个灯泡串联；由于电源电压为3V，所以电压表的量程是0～3V，其分度值是0.1V，读数为1.2V；即L1两端的电压为1.2V；所以，灯泡L2两端的电压为
19．
【详解】
由题意知，灯L1、L2串联，所以将灯L1、L2首尾连接，电压表测灯L1两端的电压,所以电压表与L1并联，电路连接如图所示：
。
20．
【详解】
两灯正常发光，电路为通路，无断路和短路现象；若a处是电流表，灯泡L1被短路，不发光，故a处是电压表；若b处是电流表，灯泡L2、c处电表被短路，L2不发光，故b处是电压表；若c处是电压表，相当于L2断路，灯泡L2不发光，故c处是电流表，如图
21．0.5
A
B到A
不能
【详解】
[1]电压表的量程为0~3V，分度值为0.1V，示数为0.5V。
[2][3]根据图示可知，因为A金属片与电压表的正接线柱相连，因此A金属片为盐水电池的正极；电流的方向是从A金属片到电压表正接线柱；而自由电子的移动方向与电流方向相反，所以自由电荷的运动方向是从电压表到A金属片；电流在两金属片之间的电流方向是B到A。
[4]增大A、B的面积相当于并联一个同规格电源，不能增大电源电压。
22．断开
L1短路（或L2开路）
不能
实验次数太少
更换不同的灯泡重复实验
【详解】
（1）[1]在连接电路的过程中，为了保护电器元件，不损坏它们，开关必须断开。
（2）[2]这是串联电路，闭合开关，发现电压表示数为零，说明电压表所测电路电压为零，那么可能是所测量的电路电阻为零，即L1短路，或者电路中没有电流，电路处于开路状态，应该是L2开路，不能是L1开路，否则电压表示数为电源电压的示数，综上所述，小灯泡的故障可能是L1短路或L2开路。
（3）[3]小红用上面的方法不能测出L2两端的电压，因为观察电路图可知，用电压表测L1两端的电压时，B点接入电压表的正接线柱，A点接入电压表的负接线柱，当采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这时观察下电压表的正负接线柱，可发现，C接点接入了电压表的负接线柱，B接点还是接入了电压表的正接线柱，那么闭合开关后，电流从C接点流入电压表的负接线柱，从电压表正接线柱流出，电压表使用错误，不能测出L2两端的电压。
（4）[4][5]在物理实验中，如果要得出普遍性结论，需要实验次数多点，最好多于三次，该实验只测了一次实验数据，不能够得出结论；改进方法可以是改变灯泡的规格或电源电压，多次实验，然后比较数据，得出结论。
23．a
b
断开开关，更换0~15V的量程
串联电路中电源电压等于各用电器两端电压之和
电源
并联电路中电源电压与各支路用电器两端的电压相等
【详解】
（1）[1][2]电压表要测量L1两端的电压，故需要将电压表与L1并联，电压表正入负出，即电压表的正接线柱应该与a点相连，电压表的负接线柱应该与b点相连。
（2）[3]由图可知，电压表的量程为0~3V，此时电压表指针满偏，超过最大量程，故接下来的操作应该断开开关，更换0~15V的量程。
（3）[4]通过实验，可以得到规律：串联电路中电源电压等于各灯泡两端电压之和。
（4）[5]由图可知，将电压表连接在E、F两点间时，电压表并联在电源的两端，即电压表测量的是电源的电压。
（5）[6]通过实验，可以得到规律：并联电路中电源电压与各支路灯泡两端的电压相等。
24．（1）1.2V和4.8V；（2）0.3A，6V
【详解】
解：（1）由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图（b）所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；则灯L1两端两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
（2）由图（c）所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，通过L2的电流
通过灯泡L1的电流
I1=I-I2=0.8A-0.5A=0.3A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：（1）灯泡L1和灯泡L2两端的电压分别为1.2V和4.8V；
（2）此时通过灯泡L1的电流是0.3A，灯泡L2两端的电压是6V。答案第1页，共2页
答案第1页，共2页
