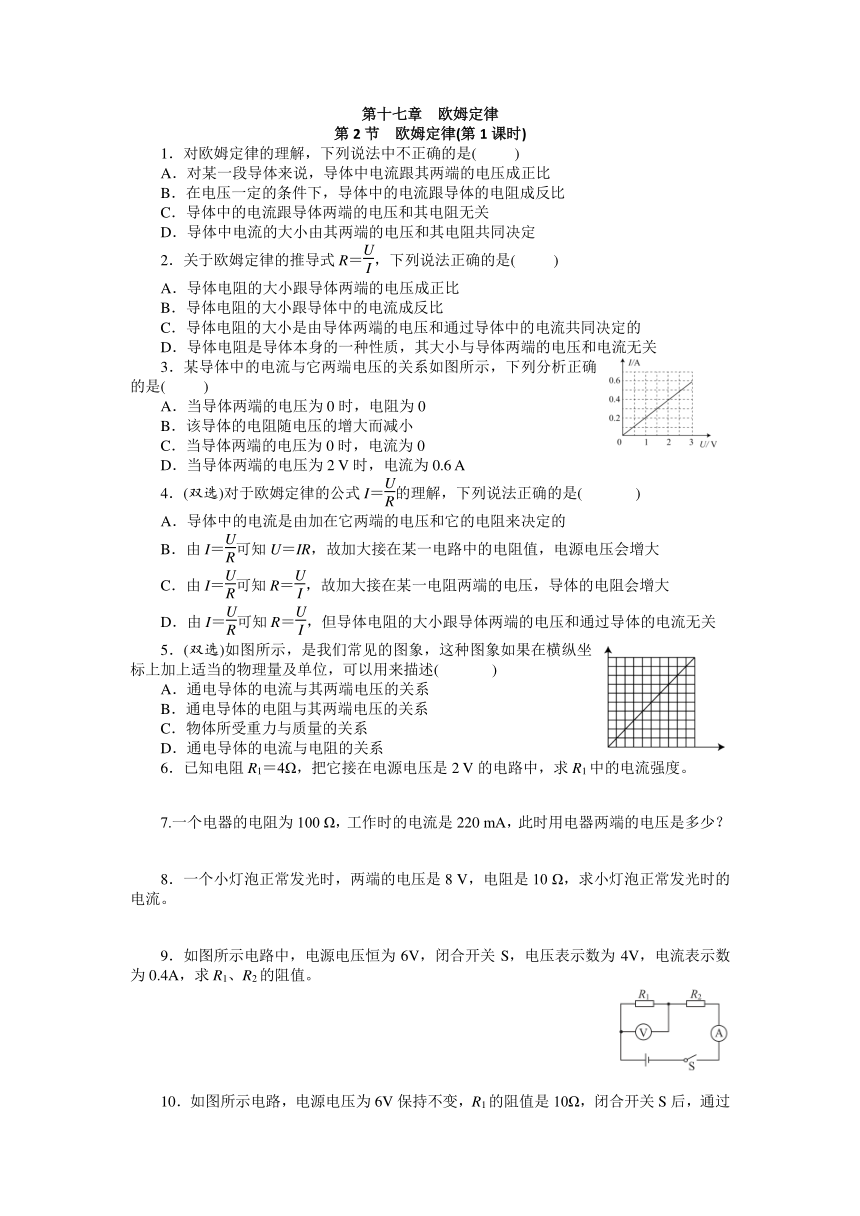

第十七章　欧姆定律
第2节　欧姆定律(第1课时)
1．对欧姆定律的理解，下列说法中不正确的是(　
　)
A．对某一段导体来说，导体中电流跟其两端的电压成正比
B．在电压一定的条件下，导体中的电流跟导体的电阻成反比
C．导体中的电流跟导体两端的电压和其电阻无关
D．导体中电流的大小由其两端的电压和其电阻共同决定
2．关于欧姆定律的推导式R＝，下列说法正确的是(　
　)
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定的
D．导体电阻是导体本身的一种性质，其大小与导体两端的电压和电流无关
3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是(　
　)
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2
V时，电流为0.6
A
4．(双选)对于欧姆定律的公式I＝的理解，下列说法正确的是(　
　)
A．导体中的电流是由加在它两端的电压和它的电阻来决定的
B．由I＝可知U＝IR，故加大接在某一电路中的电阻值，电源电压会增大
C．由I＝可知R＝，故加大接在某一电阻两端的电压，导体的电阻会增大
D．由I＝可知R＝，但导体电阻的大小跟导体两端的电压和通过导体的电流无关
5．(双选)如图所示，是我们常见的图象，这种图象如果在横纵坐标上加上适当的物理量及单位，可以用来描述(　
　)
A．通电导体的电流与其两端电压的关系
B．通电导体的电阻与其两端电压的关系
C．物体所受重力与质量的关系
D．通电导体的电流与电阻的关系
6．已知电阻R1＝4Ω，把它接在电源电压是2
V的电路中，求R1中的电流强度。
7.一个电器的电阻为100
Ω，工作时的电流是220
mA，此时用电器两端的电压是多少？
8．一个小灯泡正常发光时，两端的电压是8
V，电阻是10
Ω，求小灯泡正常发光时的电流。
9．如图所示电路中，电源电压恒为6V，闭合开关S，电压表示数为4V，电流表示数为0.4A，求R1、R2的阻值。

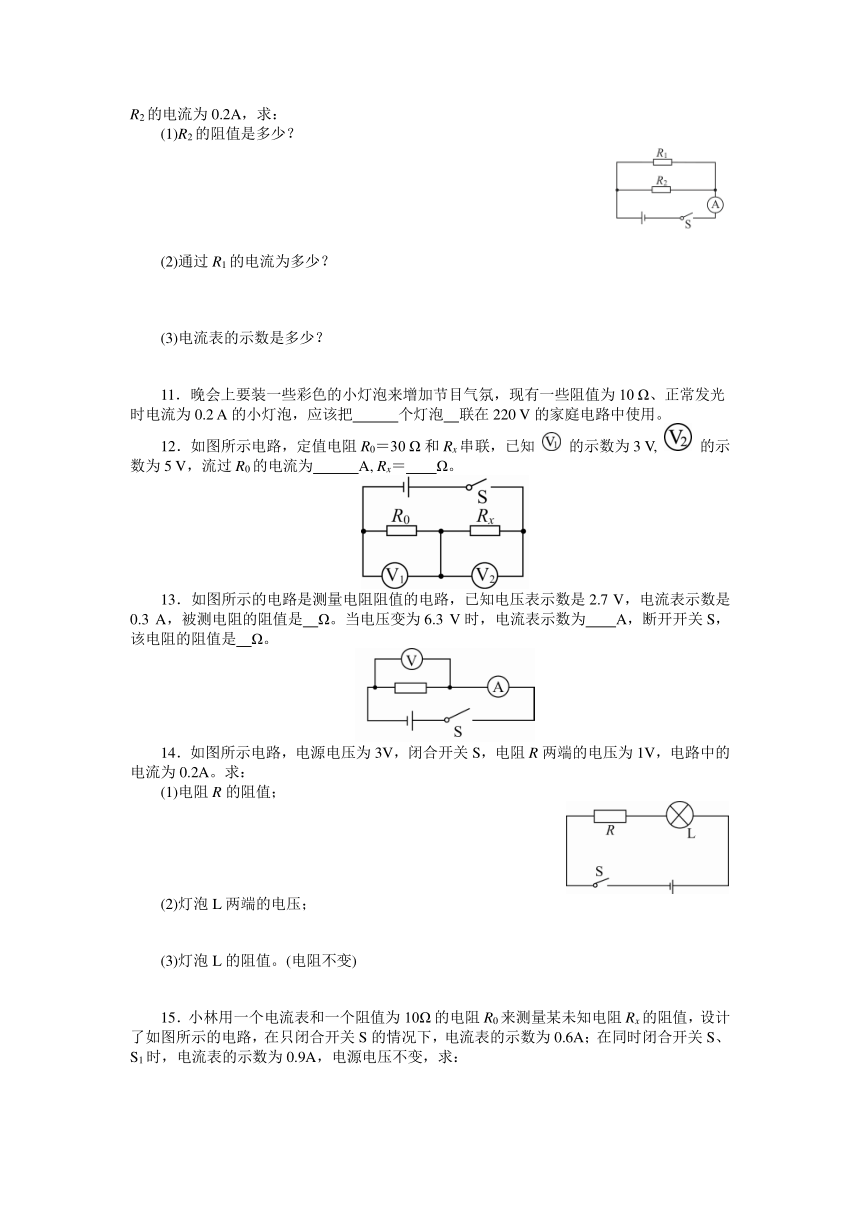

10．如图所示电路，电源电压为6V保持不变，R1的阻值是10Ω，闭合开关S后，通过R2的电流为0.2A，求：
(1)R2的阻值是多少？
(2)通过R1的电流为多少？
(3)电流表的示数是多少？
11．晚会上要装一些彩色的小灯泡来增加节目气氛，现有一些阻值为10
Ω、正常发光时电流为0.2
A的小灯泡，应该把　　　个灯泡　联在220
V的家庭电路中使用。
12．如图所示电路，定值电阻R0＝30
Ω和Rx串联，已知
的示数为3
V,
的示数为5
V，流过R0的电流为　　　A,
Rx＝　　Ω。
13．如图所示的电路是测量电阻阻值的电路，已知电压表示数是2.7
V，电流表示数是0.3
A，被测电阻的阻值是　Ω。当电压变为6.3
V时，电流表示数为　　A，断开开关S，该电阻的阻值是　Ω。
14．如图所示电路，电源电压为3V，闭合开关S，电阻R两端的电压为1V，电路中的电流为0.2A。求：
(1)电阻R的阻值；
(2)灯泡L两端的电压；
(3)灯泡L的阻值。(电阻不变)
15．小林用一个电流表和一个阻值为10Ω的电阻R0来测量某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合开关S的情况下，电流表的示数为0.6A；在同时闭合开关S、S1时，电流表的示数为0.9A，电源电压不变，求：
(1)电源电压；
(2)电阻Rx的阻值。
参考答案
1——3
CDC
AD
AC
6.解：I＝＝＝0.5
A
答：R1中的电流强度为0.5A。
7.解：U＝IR＝220×10－3
A×100
Ω＝22
V
8.解：I＝＝＝0.8
A
9.解：由串联电路电压规律得：U2＝U－U1＝6V－4V＝2V
由I＝得R1＝＝＝10Ω
R2＝＝＝5Ω
10.
（1）解：R2＝＝＝30Ω
（2）解：I1＝＝＝0.6A
（3）解：I＝I1＋I2＝0.6A＋0.2A＝0.8A
11.110
串
12.0.1
50
13.9
0.7
9
14.
（1）解：根据欧姆定律I＝得：电阻R的阻值
R＝＝＝5Ω
（2）解：∵电阻R与灯泡L串联，
∴根据U＝UL＋UR得：灯泡L两端的电压UL＝U－UR＝3V－1V＝2V
（3）解：根据欧姆定律I＝得：灯泡L的阻值RL＝＝＝10Ω
15.
（1）解：只闭合开关S时，电路为R0的简单电路，电流表测通过R0的电流，
由I＝可得，电源电压：U＝I0R0＝0.6A×10Ω＝6V
（2）解：同时闭合开关S、S1时，R0与Rx并联，电流表测干路电流，
所以，通过Rx的电流：Ix＝I－I0＝0.9A－0.6A＝0.3A
Rx的阻值：Rx＝＝＝20Ω
