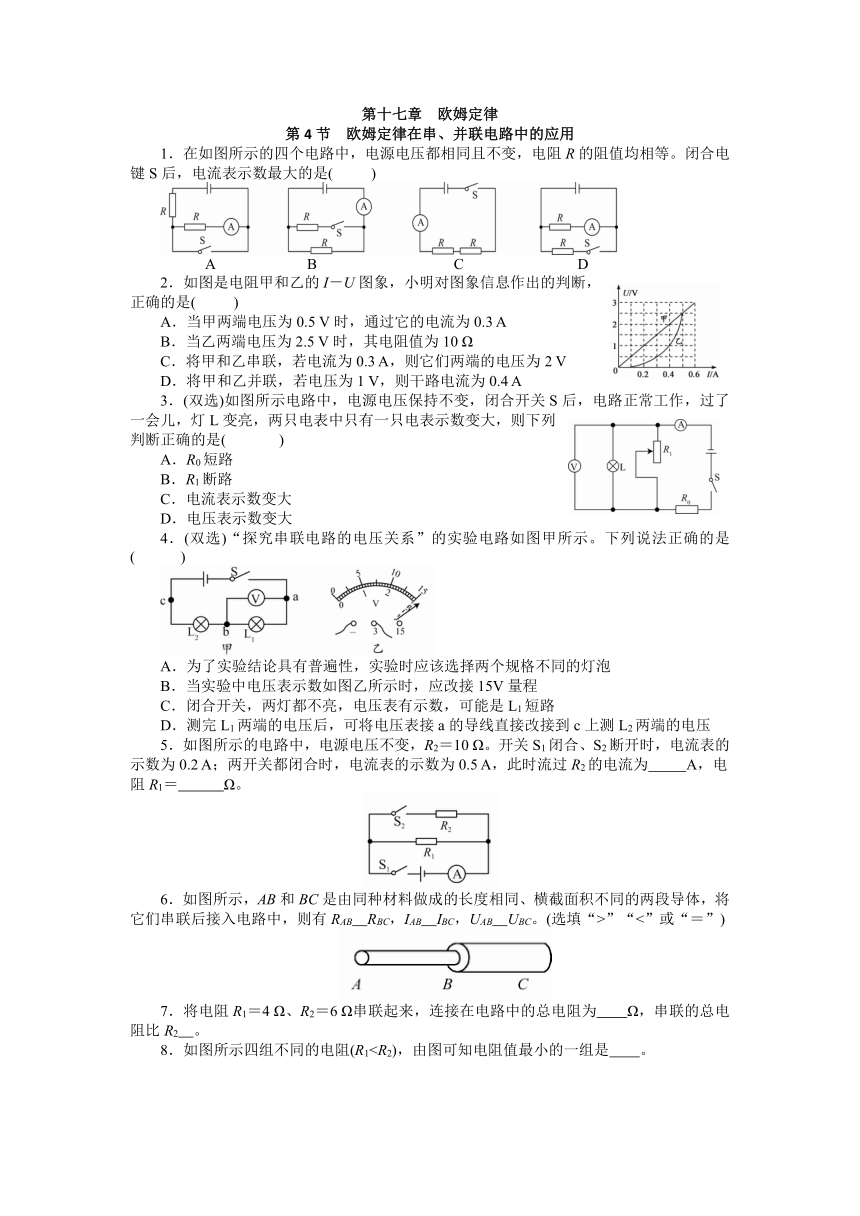

第十七章 欧姆定律
第4节 欧姆定律在串、并联电路中的应用
1.在如图所示的四个电路中,电源电压都相同且不变,电阻R的阻值均相等。闭合电键S后,电流表示数最大的是(
 )
A
B
C

 D
2.如图是电阻甲和乙的I-U图象,小明对图象信息作出的判断,正确的是(
 )
A.当甲两端电压为0.5
V时,通过它的电流为0.3
A
B.当乙两端电压为2.5
V时,其电阻值为10
Ω
C.将甲和乙串联,若电流为0.3
A,则它们两端的电压为2
V
D.将甲和乙并联,若电压为1
V,则干路电流为0.4
A
3.(双选)如图所示电路中,电源电压保持不变,闭合开关S后,电路正常工作,过了一会儿,灯L变亮,两只电表中只有一只电表示数变大,则下列判断正确的是(
 )
A.R0短路
B.R1断路
C.电流表示数变大
D.电压表示数变大
4.(双选)“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是(
)
A.为了实验结论具有普遍性,实验时应该选择两个规格不同的灯泡
B.当实验中电压表示数如图乙所示时,应改接15V量程
C.闭合开关,两灯都不亮,电压表有示数,可能是L1短路
D.测完L1两端的电压后,可将电压表接a的导线直接改接到c上测L2两端的电压
5.如图所示的电路中,电源电压不变,R2=10
Ω。开关S1闭合、S2断开时,电流表的示数为0.2
A;两开关都闭合时,电流表的示数为0.5
A,此时流过R2的电流为
 A,电阻R1=   Ω。
6.如图所示,AB和BC是由同种材料做成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,则有RAB RBC,IAB IBC,UAB UBC。(选填“>”“<”或“=”)
7.将电阻R1=4
Ω、R2=6
Ω串联起来,连接在电路中的总电阻为  Ω,串联的总电阻比R2 。

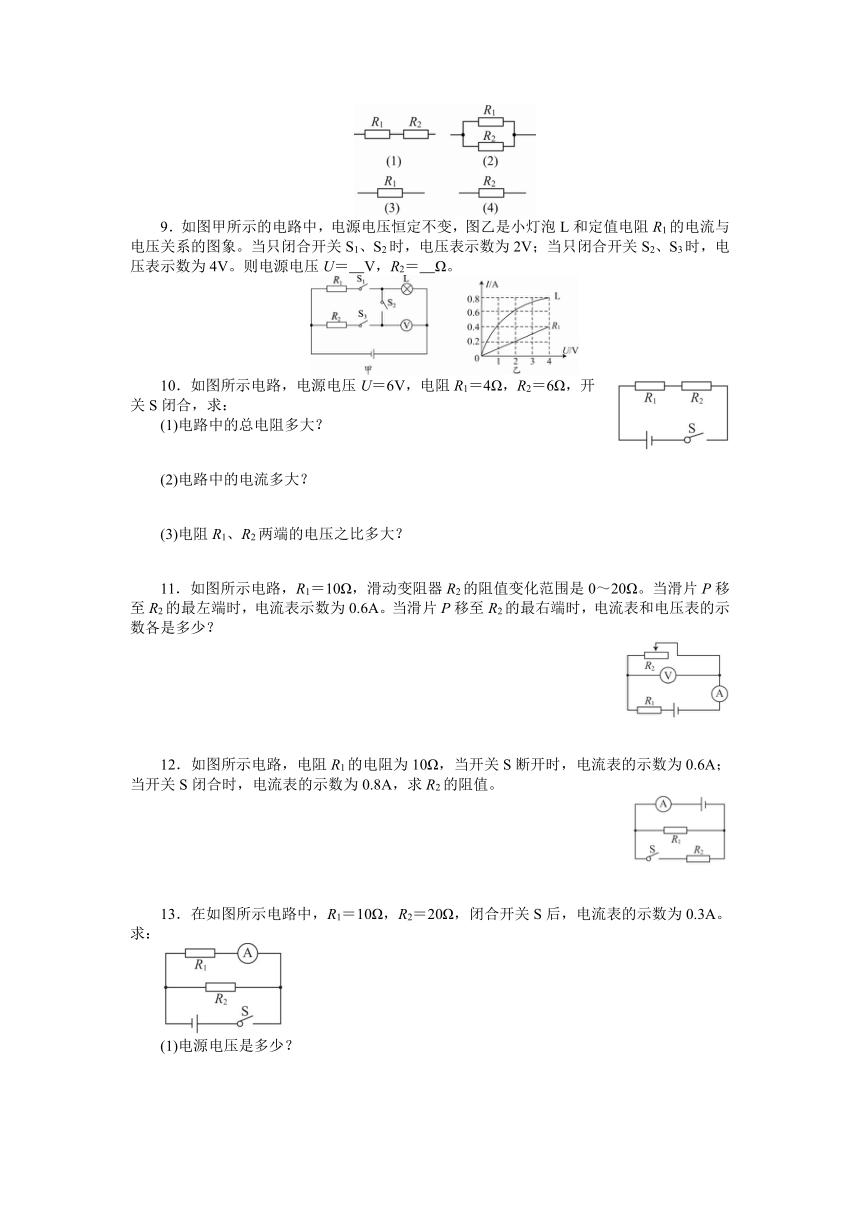

8.如图所示四组不同的电阻(R19.如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合开关S1、S2时,电压表示数为2V;当只闭合开关S2、S3时,电压表示数为4V。则电源电压U= V,R2= Ω。
10.如图所示电路,电源电压U=6V,电阻R1=4Ω,R2=6Ω,开关S闭合,求:
(1)电路中的总电阻多大?
(2)电路中的电流多大?
(3)电阻R1、R2两端的电压之比多大?
11.如图所示电路,R1=10Ω,滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至R2的最左端时,电流表示数为0.6A。当滑片P移至R2的最右端时,电流表和电压表的示数各是多少?
12.如图所示电路,电阻R1的电阻为10Ω,当开关S断开时,电流表的示数为0.6A;当开关S闭合时,电流表的示数为0.8A,求R2的阻值。
13.在如图所示电路中,R1=10Ω,R2=20Ω,闭合开关S后,电流表的示数为0.3A。求:
(1)电源电压是多少?
(2)干路中的总电流是多少?
(3)两支路的电流之比是多少?
14.如图所示电路,电阻R1为10Ω,电源两端电压为6V,开关S闭合后,求:
(1)当滑动变阻器R接入电路的电阻为40Ω时,通过电阻R1的电流;
(2)为了使通过电阻R1的电流为0.2A,则滑动变阻器接入电路的电阻阻值为多大?
15.如图所示电路,电源电压恒为6V,电阻R1为10Ω,滑动变阻器R2的最大阻值为50Ω,开关S闭合后,滑动变阻器的滑片从a端移到b端的过程中,电流表示数的变化范围为多少?电压表示数的变化范围为多少?
参考答案
1.B
2.C
3.BD
4.AB
5.0.3
15
6.>
=
>
7.10

8.(2)
9.8
5
10.
(1)解:串联电路总电阻等于各电阻阻值之和,电路总电阻R=R1+R2=4Ω+6Ω=10Ω;
(2)解:电路中的电流I===0.6A;
(3)解:由U=IR得电阻R1、R2两端的电压之比U1∶U2=2∶3。
11.
解:U=I1R1=0.6A×10Ω=6V
R总=R1+R2=10Ω+20Ω=30Ω
I2===0.2A
U2=I2R2=0.2A×20Ω=4V
12.
解:当开关S断开时,R2断路,U=U2=U1=I1R1=0.6A×10Ω=6V;
当开关S闭合时,R1与R2并联,R1中的电流不变I1=0.6A,
由I=I1+I2得I2=I-I1=0.8A-0.6A=0.2A;
R2===30Ω。
13.
(1)解:U=U2=U1=I1R1=0.3A×10Ω=3V
(2)解:I2===0.15A
I=I1+I2=0.3A+0.15A=0.45A
(3)解:==
14.
(1)解:由电路图知道,滑动变阻器R与定值电阻R1
串联,
所以,当滑动变阻器R接入电路的电阻R2为40Ω时,电路的总电阻是:
R总=R1+R2=10Ω+40Ω=50Ω,
由欧姆定律知道,电路的电流是:I===0.12A,
由于串联电路中各处的电流相等,
所以,此时通过电阻R1的电流为0.12A;
(2)解:当通过电阻R1的电流为0.2A时,电路的总电阻是:R总===30Ω
滑动变阻器接入电路的电阻阻值是:R=R总-R1=30Ω-10Ω=20Ω。
15.
解:由电路图可知,两电阻串联,电压表测R1两端的电压,电流表测电路中的电流。
①当滑片P位于b端时,电阻R1与滑动变阻器的最大阻值串联,
此时电路中的电流最小、电压表的示数最小,因为串联电路中的总电阻等于各分电阻之和,所以电路中的最小电流:
Imin===0.1A,
电压表的最小示数:Umin=IminR1=0.1A×10Ω=1V;
②当滑片P位于a端时,电路为R1的简单电路,电压表测量电源电压,
故电压表的示数:U=6V,电流表的最大示数:Imax===0.6A,
故电流表的示数变化范围为0.1~0.6A;
电压表的示数变化范围为1~6V。
