3.2
探究光的反射规律

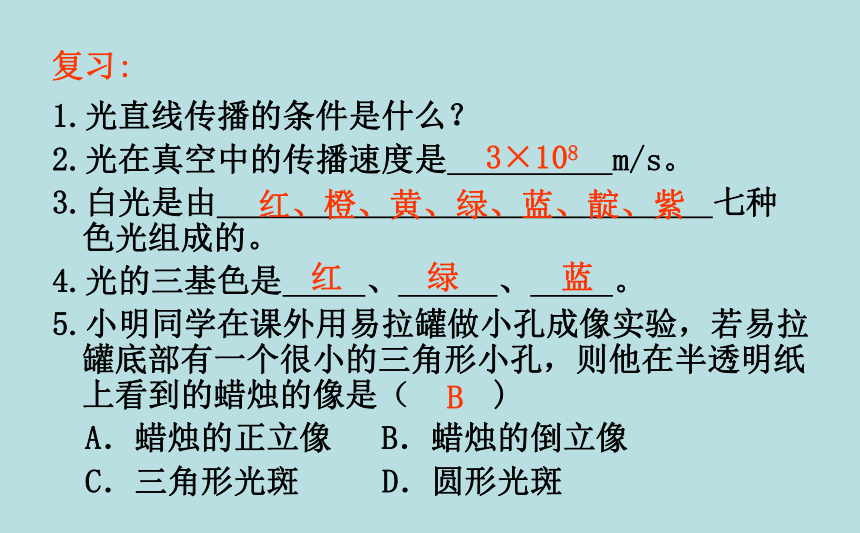

复习:
1.光直线传播的条件是什么？
2.光在真空中的传播速度是
m/s。
3.白光是由
七种色光组成的。
4.光的三基色是
、
、
。
5.小明同学在课外用易拉罐做小孔成像实验，若易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的蜡烛的像是（
)
A．蜡烛的正立像
B．蜡烛的倒立像
C．三角形光斑
D．圆形光斑
3×108
红、橙、黄、绿、蓝、靛、紫
红
绿
蓝
B
一、光的反射现象：
光在两种介质分界面上改变传播方向又返回到原来介质中的现象叫做光的反射。

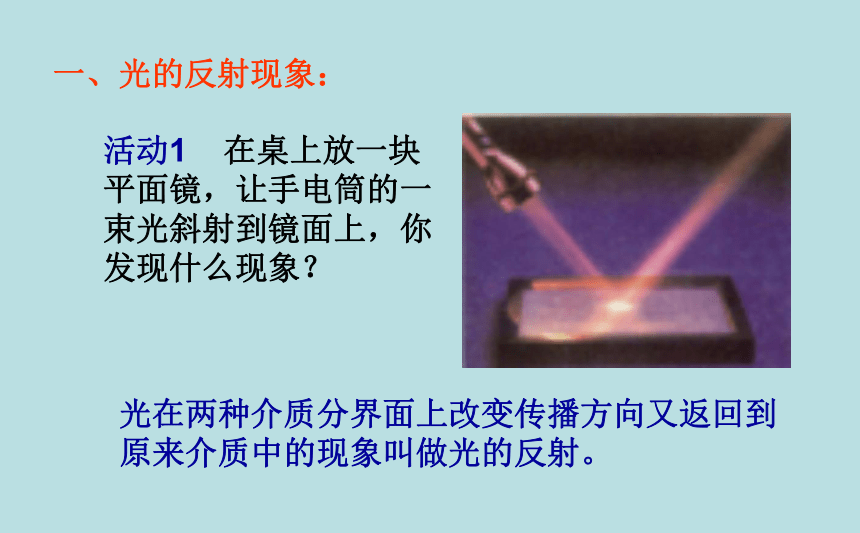

活动1
在桌上放一块平面镜，让手电筒的一束光斜射到镜面上，你发现什么现象？
反射面
法线
入射光线
反射光线
——一点，两角，三线
入射点o
法线：通过入射点,垂直于镜面的直线（ON）--虚线
入射角：入射光线与法线的夹角
(
)
反射角：反射光线与法线的夹角
(
)

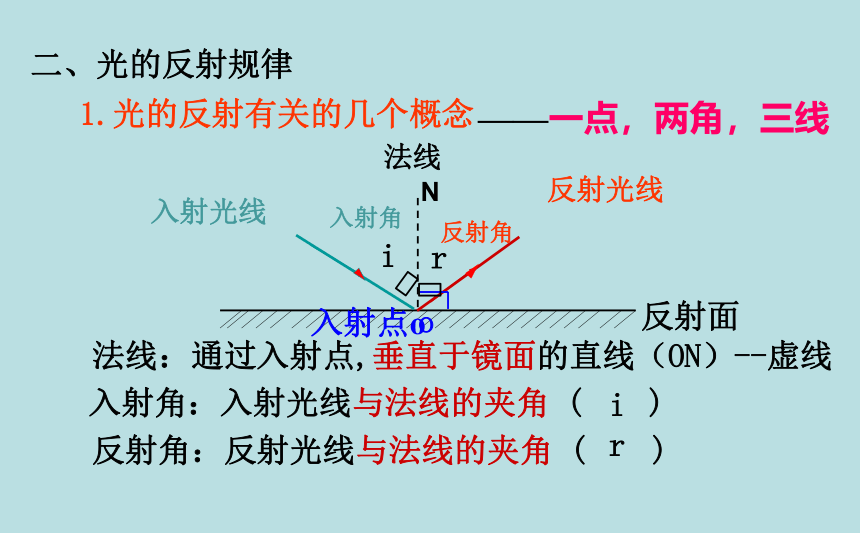

二、光的反射规律
N
反射角
入射角
1.光的反射有关的几个概念
i
r
i
r
o
活动2
在平面镜上方竖直放一面附有量角器的白色光屏，它是由可以绕ON折转的E、F两块板组成。
（1）让激光笔的入射光沿着光屏左侧的E板射到镜面的O点。
（2）转动光屏右侧的F版，找到反射光。
（3）观察并测量入射角分别是30°、45°、60°时的反射角，并记录到下表中。
2.探究光的反射规律

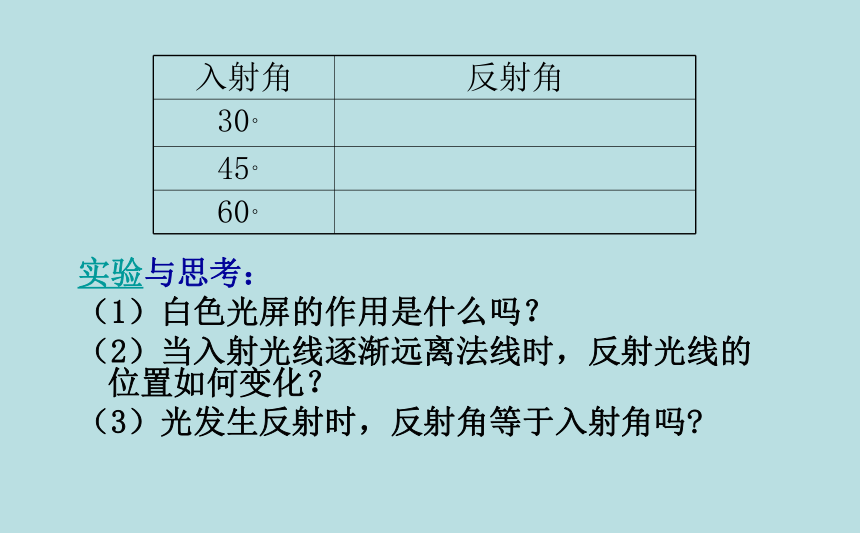

实验与思考：
（1）白色光屏的作用是什么吗？
（2）当入射光线逐渐远离法线时，反射光线的位置如何变化？
（3）光发生反射时，反射角等于入射角吗 　
　　　　　
入射角
反射角
30。
45。
60。

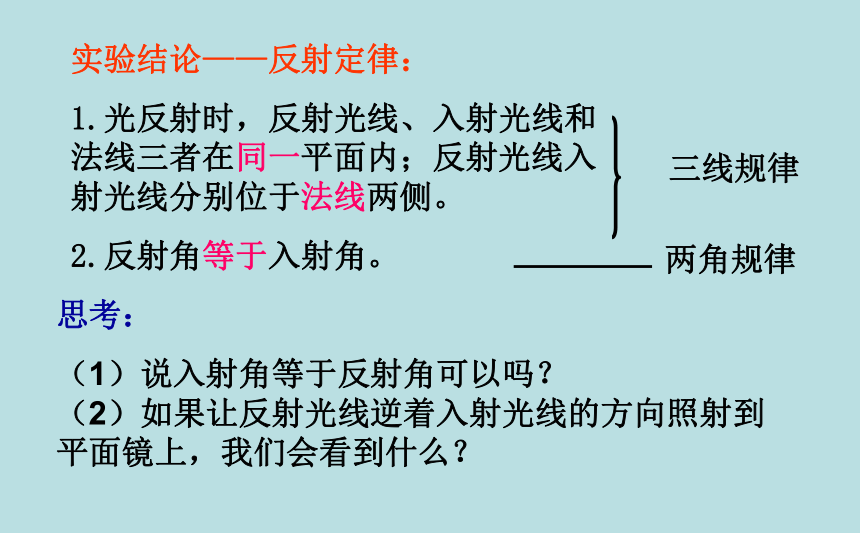

实验结论——反射定律：
1.光反射时，反射光线、入射光线和法线三者在同一平面内；反射光线入射光线分别位于法线两侧。
2.反射角等于入射角。
三线规律
两角规律
思考：
（1）说入射角等于反射角可以吗？
（2）如果让反射光线逆着入射光线的方向照射到平面镜上，我们会看到什么？

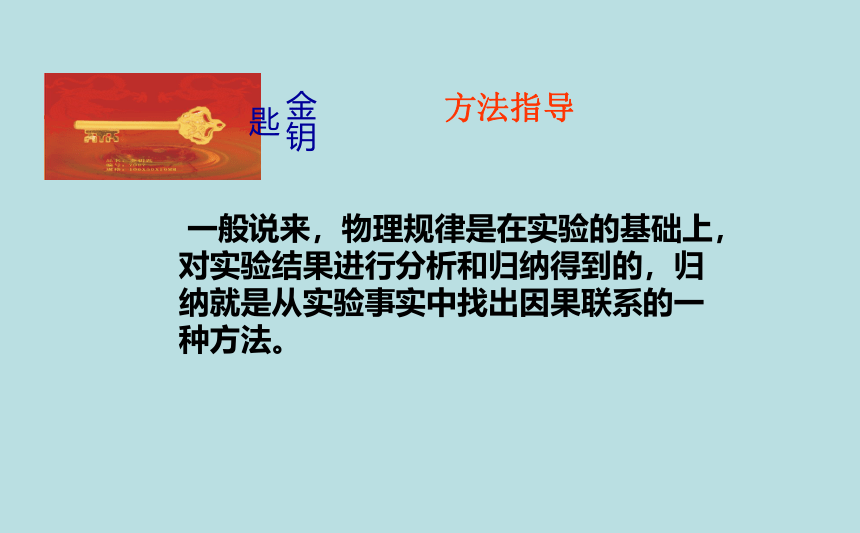

方法指导
一般说来，物理规律是在实验的基础上，对实验结果进行分析和归纳得到的，归纳就是从实验事实中找出因果联系的一种方法。
金钥匙

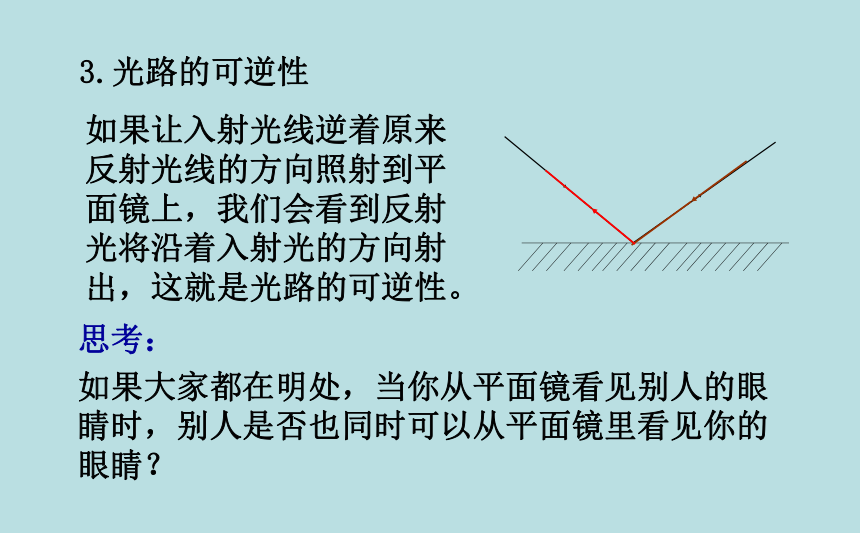

如果让入射光线逆着原来反射光线的方向照射到平面镜上，我们会看到反射光将沿着入射光的方向射出，这就是光路的可逆性。
3.光路的可逆性
思考：
如果大家都在明处，当你从平面镜看见别人的眼睛时，别人是否也同时可以从平面镜里看见你的眼睛？
练习：画反射光线
光的反射作图方法：
1、画出法线（虚线）；
2、量出入射角大小；
3、根据反射角与入射角相等，作出反射光线（标箭头）。
50°
50°
三、镜面反射与漫反射
光线照射到物体上，然后反射到我们的眼睛里，这就是我们能看到物体的原因。
可是，同是反射，为什么玻璃看起来很亮，而木头较暗？
我们是怎样看到物体的
镜面反射和漫反射
镜面反射：
镜面反射和漫反射的产生条件与特征:
平滑反射面,不改变光路聚散性
漫反射：
粗糙不平反射面,改变光路聚散性
镜面反射和漫反射都遵循光的反射定律。
思考：
1.黑板使用时间较长之后常因“反光”使学生看不清字，这是为什么？
2.一个雨后的晚上，天刚放晴，路上有不少的水潭，人在月光下夜行，为不致踩在水潭里应怎样做？
四、光反射的应用
1.红宝石激光器的红宝石两端被磨成一对平行的平面镜，使很强的激光经多次反射，形成激光束。
2.人造地球卫星利用光的反射，在遥远的太空探测地面上的森林和河流，估计农作物产量等。
3.光纤利用光的反射传递信息。
4.光污染——现代都市里许多大厦都使用了玻璃幕墙，幕墙反射额强烈阳光，常常影响居民的生活，使司机驾驶汽车时受到干扰
2.假如右图中∠2＝60°，入射角＝＿＿＿＿＿，反射角
＝＿＿＿，入射光线与反射光线的夹角＝＿＿＿＿.
法线
N
O
1
2
3
4
600
600
120°
1.指出右边光路图中的入射角与反射角。
课堂达标：
3.关于光的反射，下列说法错误的是（
）
A．反射光线跟入射光线和法线在同一平面内
B．反射光线和入射光线分居在法线的两侧
C．入射角增大，反射角也同样增大
　D．入射角大于反射角
D
4.光线垂直射到镜面上时，入射角是______度，反射光线的方向
。
0
沿原入射方向返回
5.作图：
(1)中画出反射光线(2)中画出入射光线(3)中画出镜面。
(1)
(2)
(3)
（4）画出两次反射后的光线：
6.如图所示，MM′为平面镜，AO为入射光线，ON为法线，入射角AON
∠等于45，已知NOB
∠等于30，NOC
∠等于45，NOD
∠等于60，则入射光线AO的反射光线将沿着
射出。（选填“OB”、“OC”或“OD”）
OC
（1）小明让一束光贴着纸板射到O点（如图甲），要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是
（选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）。
6.小明在探究“光反射时的规律”时将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上。
甲
乙
一定垂直
（2）小明探究反射角和入射角之间的关系时，三次改变入射角i的大小（如图乙），实验所测数据如下表，
实验次数
入射角/°
反射角/°
1
20
70
2
30
60
3
50
40
他根据表中数据得出的结论和其他同学的结论并不一致。请你根据表中的数据分析小明实验中出现错误的原因是
。
把反射光线与镜面的夹角当成了反射角
