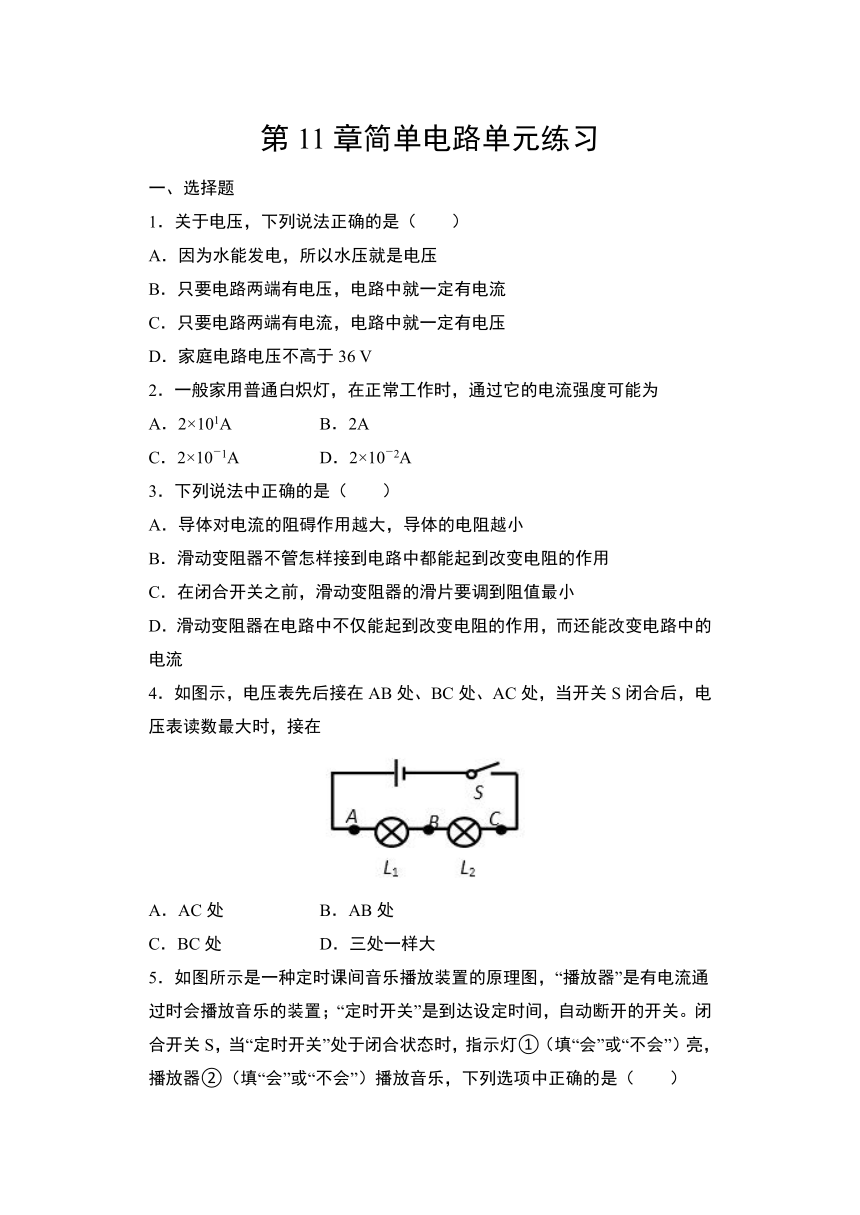

第11章简单电路单元练习
一、选择题
1．关于电压，下列说法正确的是（　　）
A．因为水能发电，所以水压就是电压
B．只要电路两端有电压，电路中就一定有电流
C．只要电路两端有电流，电路中就一定有电压
D．家庭电路电压不高于36
V
2．一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为
A．2×101A
B．2A
C．2×10－1A
D．2×10－2A
3．下列说法中正确的是（　　）
A．导体对电流的阻碍作用越大，导体的电阻越小
B．滑动变阻器不管怎样接到电路中都能起到改变电阻的作用
C．在闭合开关之前，滑动变阻器的滑片要调到阻值最小
D．滑动变阻器在电路中不仅能起到改变电阻的作用，而还能改变电路中的电流
4．如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处
B．AB处
C．BC处
D．三处一样大

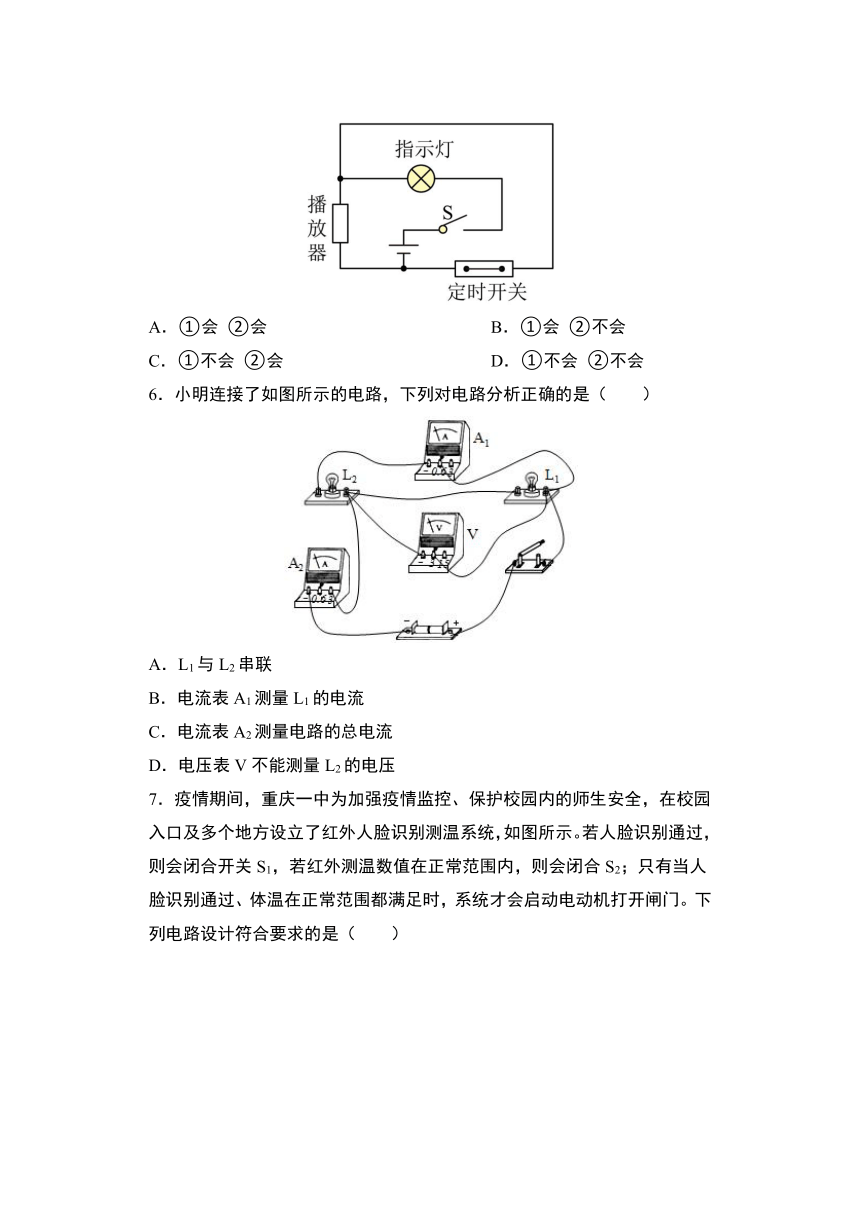

5．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐，下列选项中正确的是（　　）
A．①会
②会
B．①会
②不会
C．①不会
②会
D．①不会
②不会
6．小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压

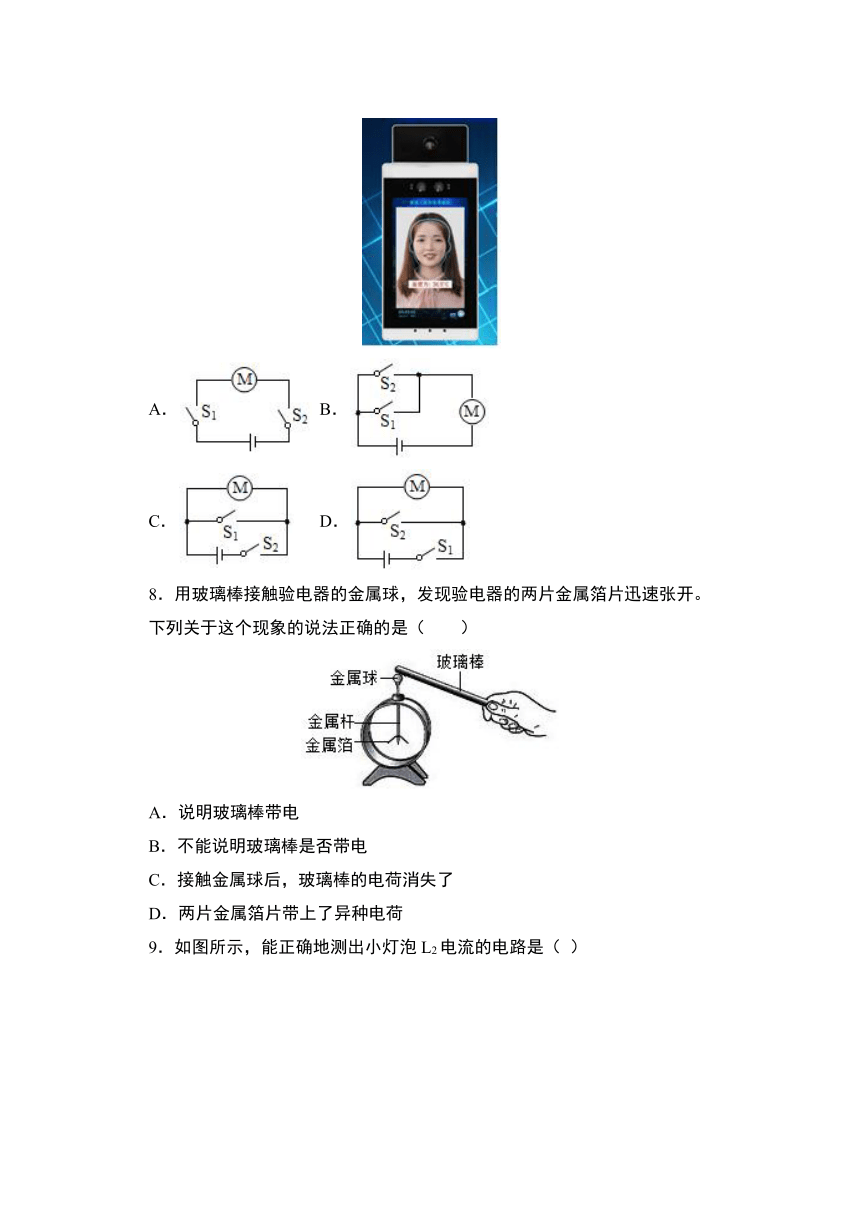

7．疫情期间，重庆一中为加强疫情监控、保护校园内的师生安全，在校园入口及多个地方设立了红外人脸识别测温系统，如图所示。若人脸识别通过，则会闭合开关S1，若红外测温数值在正常范围内，则会闭合S2；只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门。下列电路设计符合要求的是（　　）
A．
B．
C．
D．
8．用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（　　）
A．说明玻璃棒带电
B．不能说明玻璃棒是否带电
C．接触金属球后，玻璃棒的电荷消失了
D．两片金属箔片带上了异种电荷

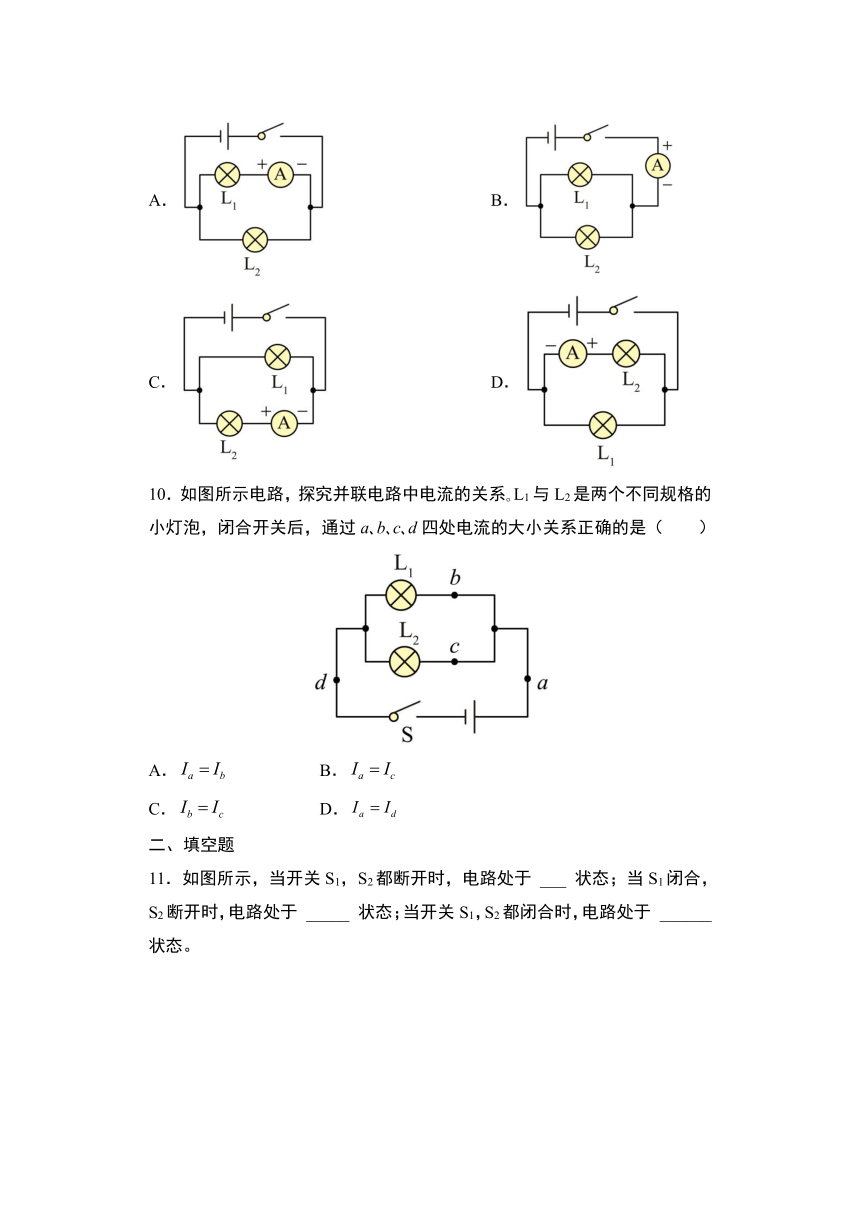

9．如图所示，能正确地测出小灯泡L2电流的电路是（
）
A．
B．
C．
D．
10．如图所示电路，探究并联电路中电流的关系 L1与L2是两个不同规格的小灯泡，闭合开关后，通过a b c d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．
二、填空题
11．如图所示，当开关S1，S2都断开时，电路处于
___
状态；当S1闭合，S2断开时，电路处于
_____
状态；当开关S1，S2都闭合时，电路处于
______
状态。

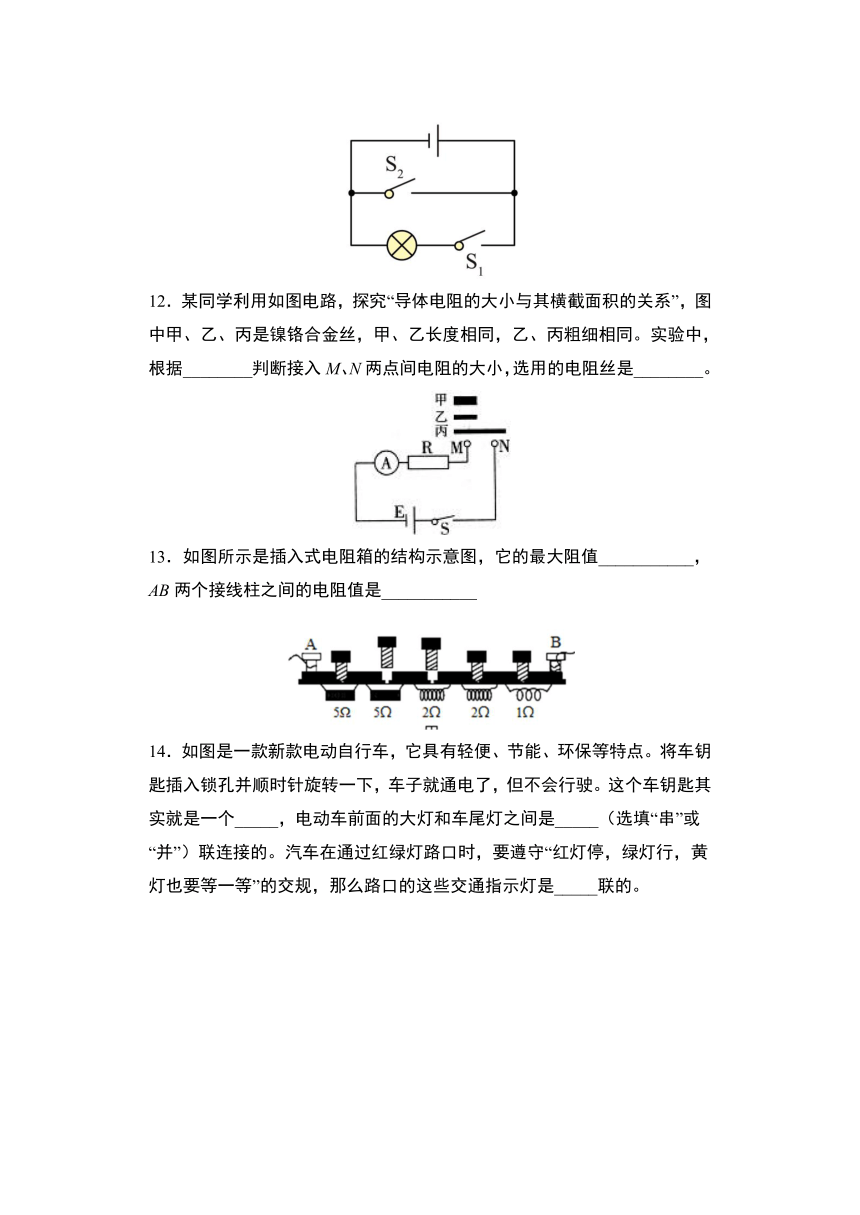

12．某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中，根据________判断接入M、N两点间电阻的大小，选用的电阻丝是________。
13．如图所示是插入式电阻箱的结构示意图，它的最大阻值___________，AB两个接线柱之间的电阻值是___________
14．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个_____，电动车前面的大灯和车尾灯之间是_____（选填“串”或“并”）联连接的。汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是_____联的。
15．如图所示，多芯线是生产、生活中常用的导线，由多根细导线制成，多芯线的电阻远______（选填“大于”或“小于”）每根细导线的电阻，由此可判断多芯线中各根导线之间的连接方式是______。
16．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
17．如图是学校楼道中安装的应急照明灯，外部供电线路有电时应急灯不亮，供电线路对应急照明灯内的蓄电池充电，把电能转化为____能，此时蓄电池相当于_____（填“电源”或“用电器”）；供电线路停电时，应急灯正常发光，取下其中的一个灯泡，另一个灯泡仍然发光，说明应急灯的两个灯泡是______填“串”或“并”）联的
18．指出下列电路图的错误：
①
________
②________
③________
19．如图所示的电路，电流表要和被测用电器
_____
联；当开关S闭合后，电流表测量的是通过
_____
（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是
_____
。
20．如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带______电（选填“正”或“负”）；自由电子受到物体甲所带电荷的______作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的______（选填“A”“B”或“C”）。
A．
a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
三、解答题
21．在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。
22．根据实物图画出电路图。
23．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路.
实验次数
两端
的电压/V
两端
的电压/V
串联总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
(1)在连接电路中，开关应该处于
________
(填“闭合”或“断开”)状态.
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有或中的一处发生故障，则故障是
________
(填“开路”“短路”“开路”或“
短路”)
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据.分析下表中的数据，可得出的结论：串联电路两端的总电压
________
串联电路中各部分电路两端的电压之和.
24．在“探究影响导体电阻大小的因素”实验中，小明设计了如图所示的电路．请你回答下列问题：
①在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
②为粗略判断、两点间导体电阻的大小，可观察______．
③另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为______同学的改进更好一些，理由是这样做可以防止电路处于______状态．
答案
1．C
2．C
3．D
4．A
5．B
6．C
7．A
8．A
9．D
10．D
11．开路
通路
短路
12．电流表示数
甲和乙
13．15Ω
7Ω
14．开关
并
并
15．小于
并联
16．电压表
电流表
17．化学
用电器
并
18．没有电源
电池连接错误
电源短路
19．串
L2
0.28A
20．负
排斥
C
21．
22．
23．断开
开路
等于
24．开关
灯泡的亮度
乙
短路
