第11章简单电路作图专题综合练习 2021-2022年北师大版物理九年级上册（有答案）

第11章简单电路作图专题综合练习

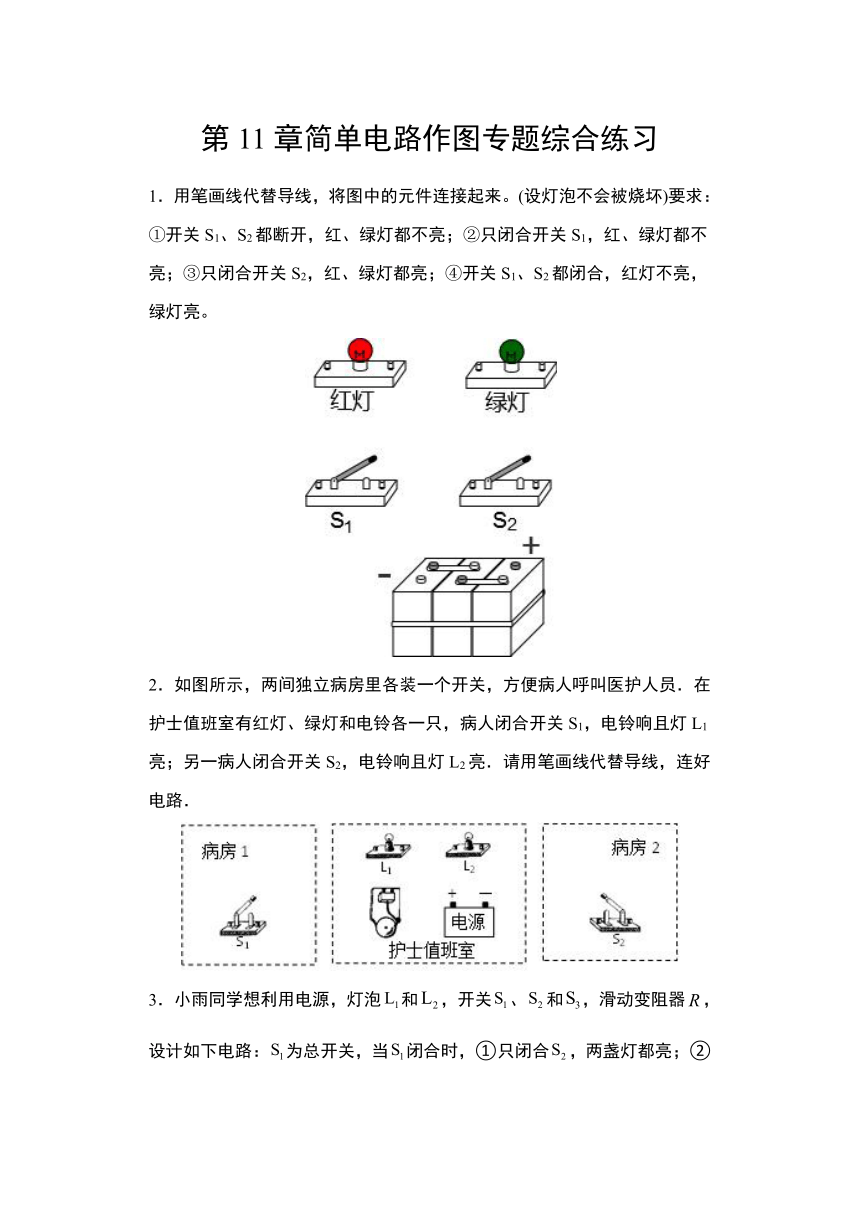

1．用笔画线代替导线，将图中的元件连接起来。(设灯泡不会被烧坏)要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮。
2．如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员．在护士值班室有红灯、绿灯和电铃各一只，病人闭合开关S1，电铃响且灯L1亮；另一病人闭合开关S2，电铃响且灯L2亮．请用笔画线代替导线，连好电路．

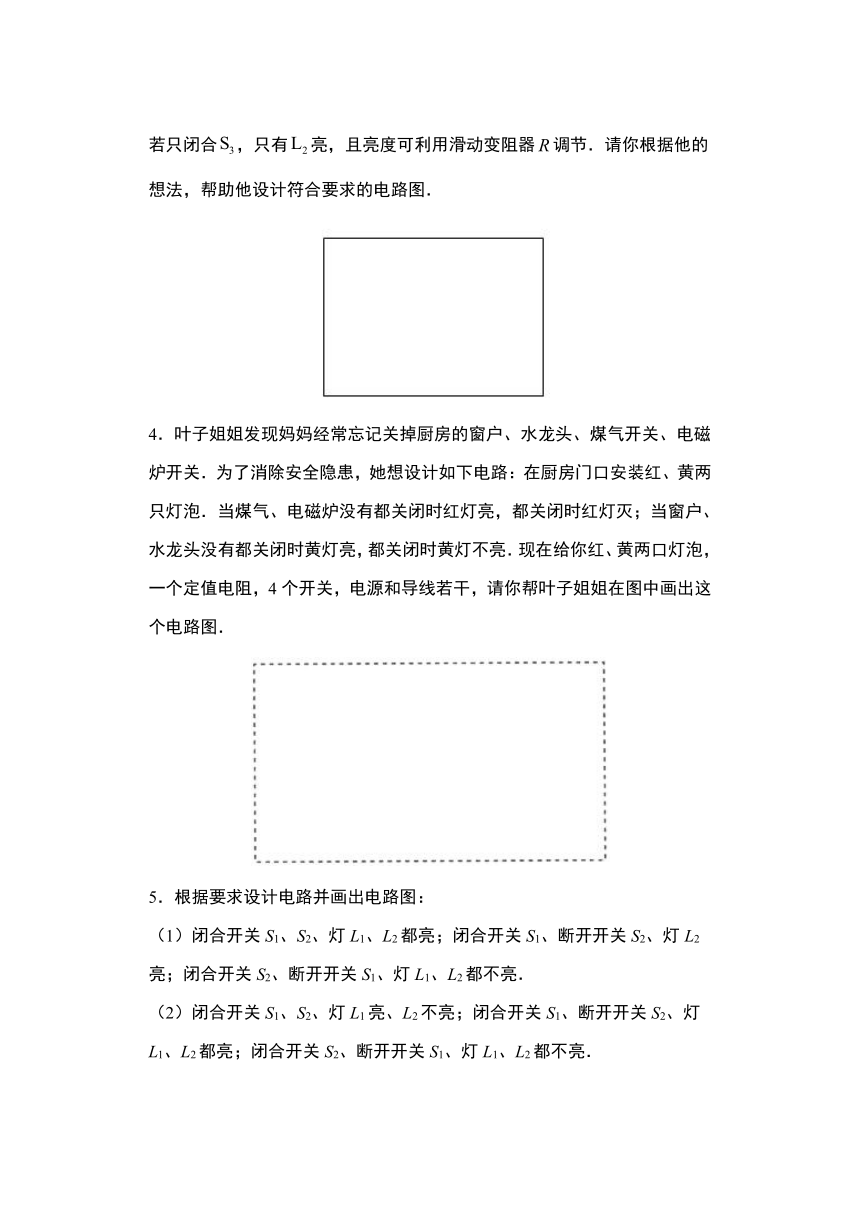

3．小雨同学想利用电源，灯泡和，开关、和，滑动变阻器，设计如下电路：为总开关，当闭合时，①只闭合，两盏灯都亮；②若只闭合，只有亮，且亮度可利用滑动变阻器调节．请你根据他的想法，帮助他设计符合要求的电路图．
4．叶子姐姐发现妈妈经常忘记关掉厨房的窗户、水龙头、煤气开关、电磁炉开关．为了消除安全隐患，她想设计如下电路：在厨房门口安装红、黄两只灯泡．当煤气、电磁炉没有都关闭时红灯亮，都关闭时红灯灭；当窗户、水龙头没有都关闭时黄灯亮，都关闭时黄灯不亮．现在给你红、黄两口灯泡，一个定值电阻，4个开关，电源和导线若干，请你帮叶子姐姐在图中画出这个电路图．
5．根据要求设计电路并画出电路图：
（1）闭合开关S1、S2、灯L1、L2都亮；闭合开关S1、断开开关S2、灯L2亮；闭合开关S2、断开开关S1、灯L1、L2都不亮．
（2）闭合开关S1、S2、灯L1亮、L2不亮；闭合开关S1、断开开关S2、灯L1、L2都亮；闭合开关S2、断开开关S1、灯L1、L2都不亮．

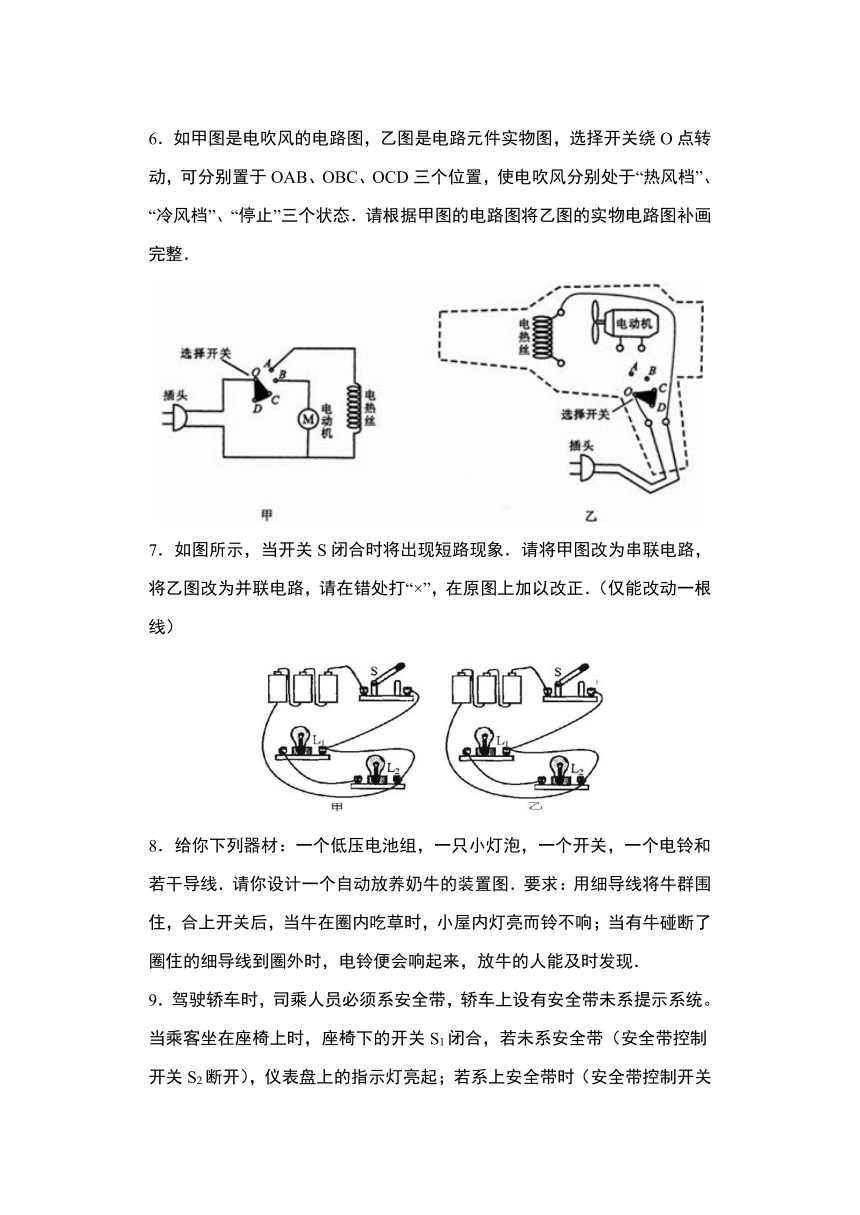

6．如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风档”、“冷风档”、“停止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．
7．如图所示，当开关S闭合时将出现短路现象．请将甲图改为串联电路，将乙图改为并联电路，请在错处打“×”，在原图上加以改正．（仅能改动一根线）
8．给你下列器材：一个低压电池组，一只小灯泡，一个开关，一个电铃和若干导线．请你设计一个自动放养奶牛的装置图．要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现．

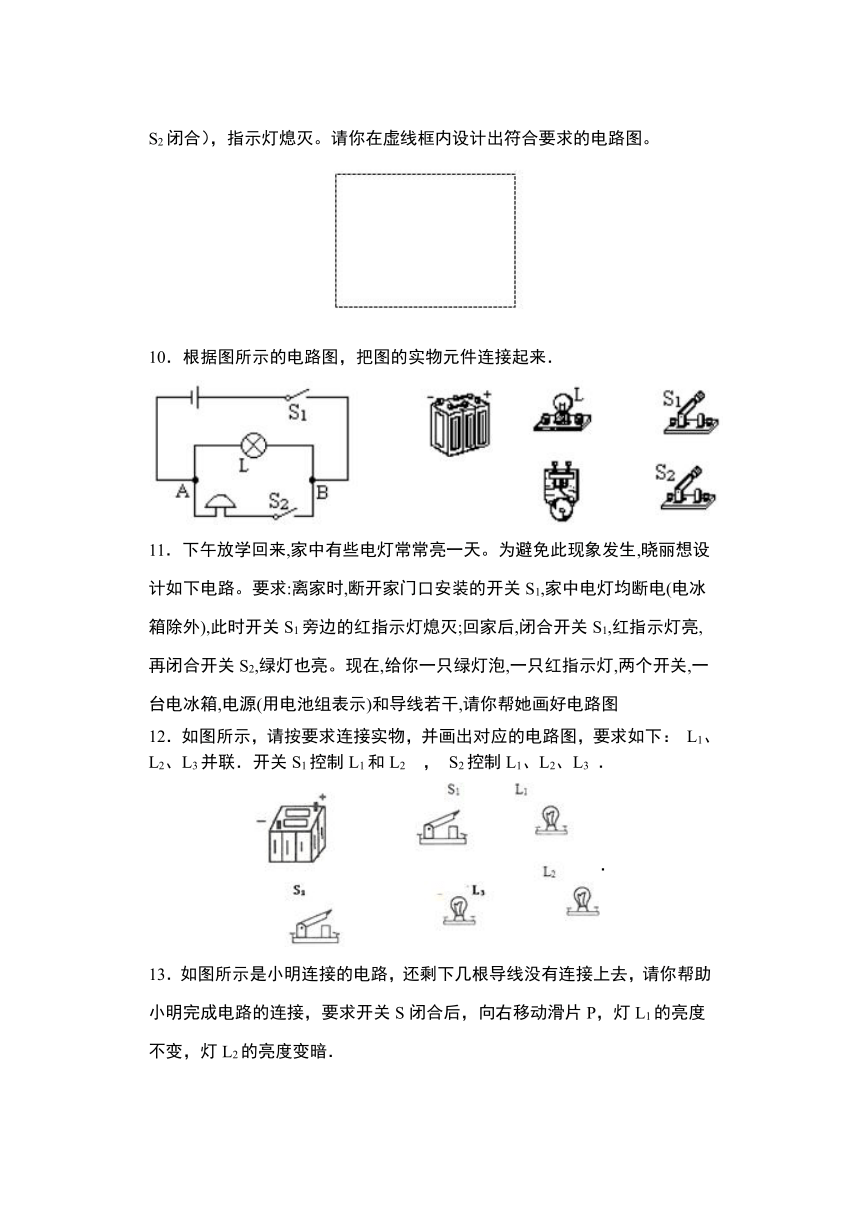

9．驾驶轿车时，司乘人员必须系安全带，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开），仪表盘上的指示灯亮起；若系上安全带时（安全带控制开关S2闭合），指示灯熄灭。请你在虚线框内设计出符合要求的电路图。
10．根据图所示的电路图，把图的实物元件连接起来．
11．下午放学回来,家中有些电灯常常亮一天。为避免此现象发生,晓丽想设计如下电路。要求:离家时,断开家门口安装的开关S1,家中电灯均断电(电冰箱除外),此时开关S1旁边的红指示灯熄灭;回家后,闭合开关S1,红指示灯亮,再闭合开关S2,绿灯也亮。现在,给你一只绿灯泡,一只红指示灯,两个开关,一台电冰箱,电源(用电池组表示)和导线若干,请你帮她画好电路图
12．如图所示，请按要求连接实物，并画出对应的电路图，要求如下：
L1、L2、L3并联．开关S1控制L1和L2
，
S2控制L1、L2、L3
．
．
13．如图所示是小明连接的电路，还剩下几根导线没有连接上去，请你帮助小明完成电路的连接，要求开关S闭合后，向右移动滑片P，灯L1的亮度不变，灯L2的亮度变暗．
14．现有电源、开关、导线、两只小灯泡、两只电流表，请你设计一个电路.要求：两只灯泡并联，A1
测干路的电流，A2测L1的电流。
⑴请在虚线框中画出电路图；
⑵按照电路图将如图中的元件连接起来。（测L1的电流约为0.5A，干路中的电流约为1
A）
15．根据下面的实物图画出与之对应的电路图．

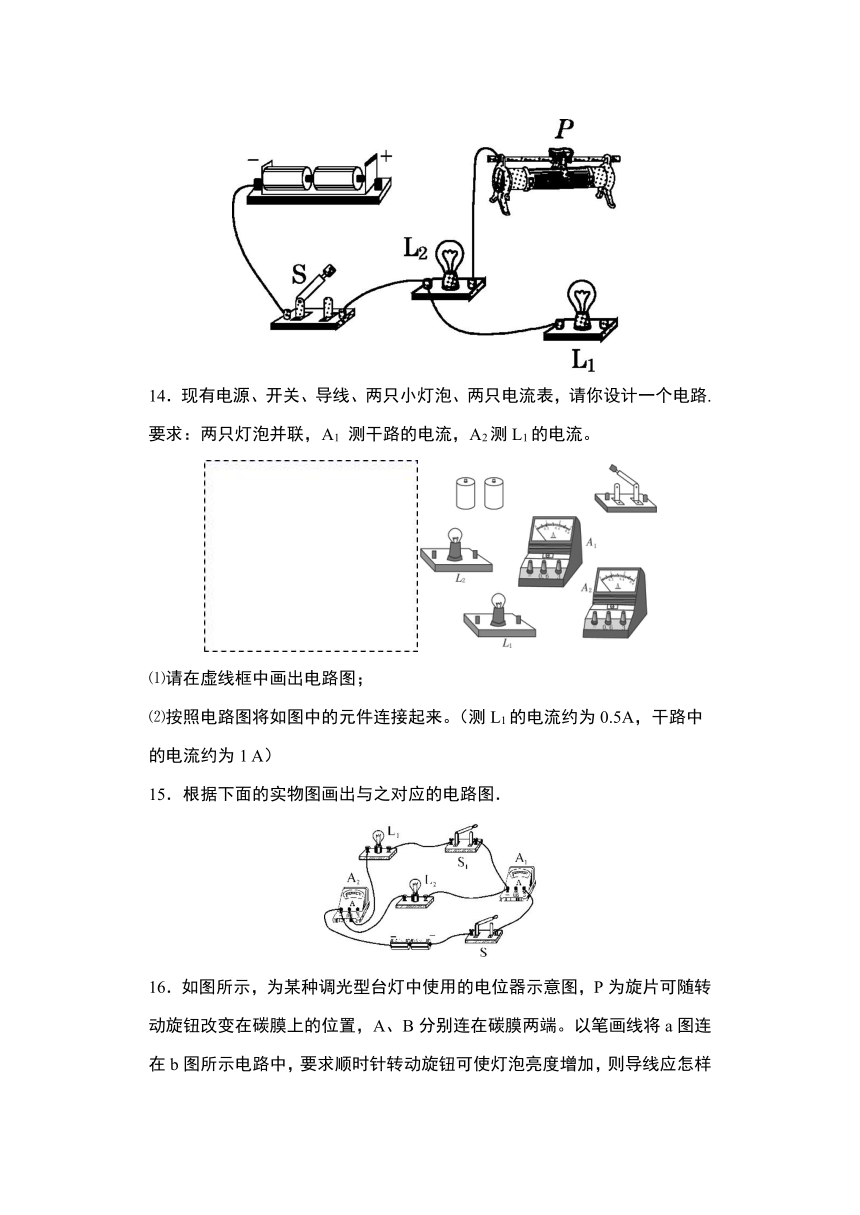

16．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片可随转动旋钮改变在碳膜上的位置，A、B分别连在碳膜两端。以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加，则导线应怎样连接？（已知a图中虚线所示为旋钮）。
17．在图(甲)中,闭合开关S后,通过灯泡L1的电流为0.5
A,通过灯泡L2的电流为0.4
A．滑片P向右滑动,灯泡L2变亮,试根据图(甲)将图(乙)中的实物用铅笔线表示导线连接起来(导线不能交叉,电表和变阻器按要求连接).
18．物理课外探究小组在小闵的带领下到电器市场上买回了一个扩音机的音量电位器，如图a甲所示，他们对电位器进行了一次彻底的探究，并画出了电位器的结构如图a乙所示．他们把电位器的接点1、2按如图b所示连入电路后，当转轴顺时针转动时，连入电路的电阻变_____；小灯泡亮度变_____；请在下面的方框内画出图b的电路图
19．有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的．请根据上述描述，完成电路连接．
20．设计一个自动防盗报警电路(器材如图所示)．要求：晚间房门被人打开，细导线AB被扯断时，电铃发声自动报警，否则只有灯亮______________．
答案
1．
2．
3．
4．
5．(1)(2)
6．如图所示
7．如下图所示，甲图中去掉打“×”的导线，即可变成串联电路；乙图中将打“×”的一端改接到左端的接线柱即为并联电路．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．大
暗；　
19．
20．
试卷第8页，总8页
