第12章欧姆定律单元练习2021-2022学年北师大版物理九年级上册(word版含答案)

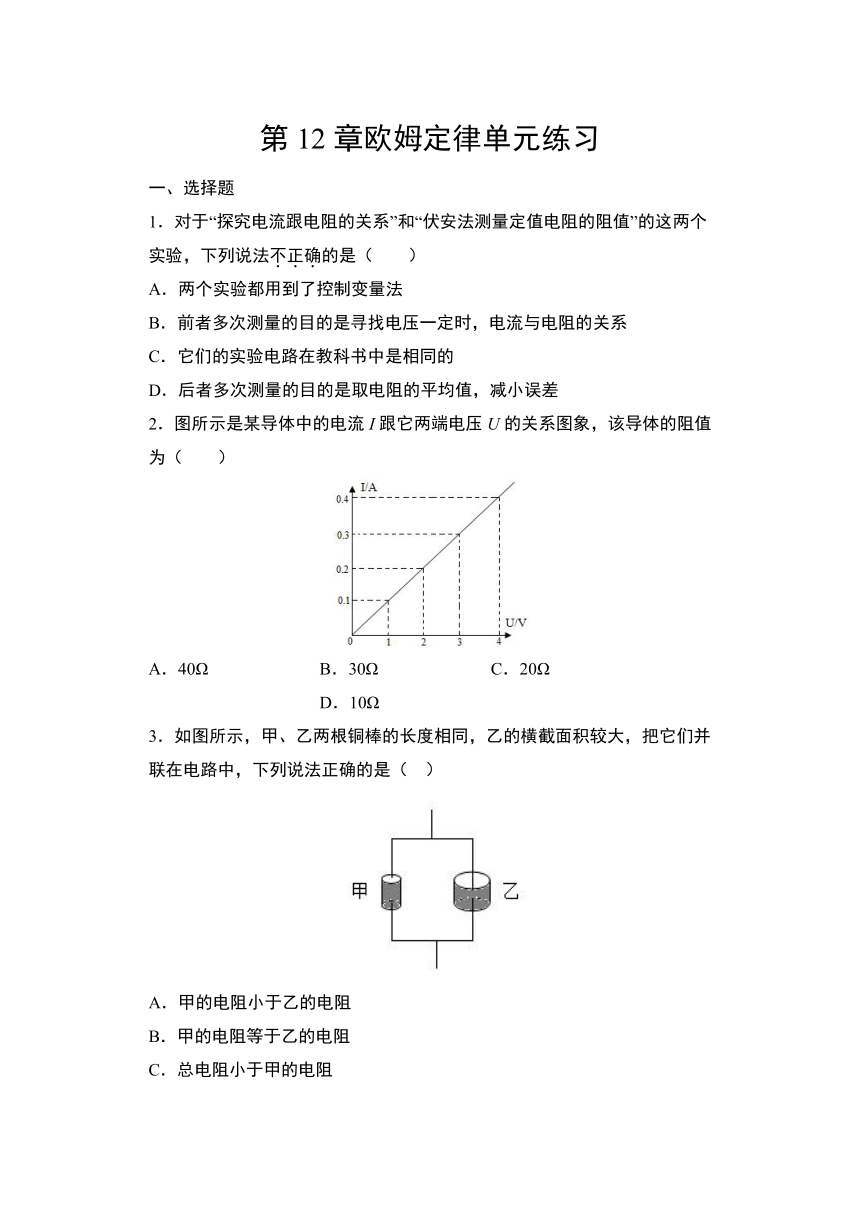

第12章欧姆定律单元练习
一、选择题
1．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻的阻值”的这两个实验，下列说法不正确的是（
）
A．两个实验都用到了控制变量法
B．前者多次测量的目的是寻找电压一定时，电流与电阻的关系
C．它们的实验电路在教科书中是相同的
D．后者多次测量的目的是取电阻的平均值，减小误差
2．图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A．40Ω
B．30Ω
C．20Ω
D．10Ω
3．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（
）
A．甲的电阻小于乙的电阻
B．甲的电阻等于乙的电阻
C．总电阻小于甲的电阻
D．总电阻大于乙的电阻

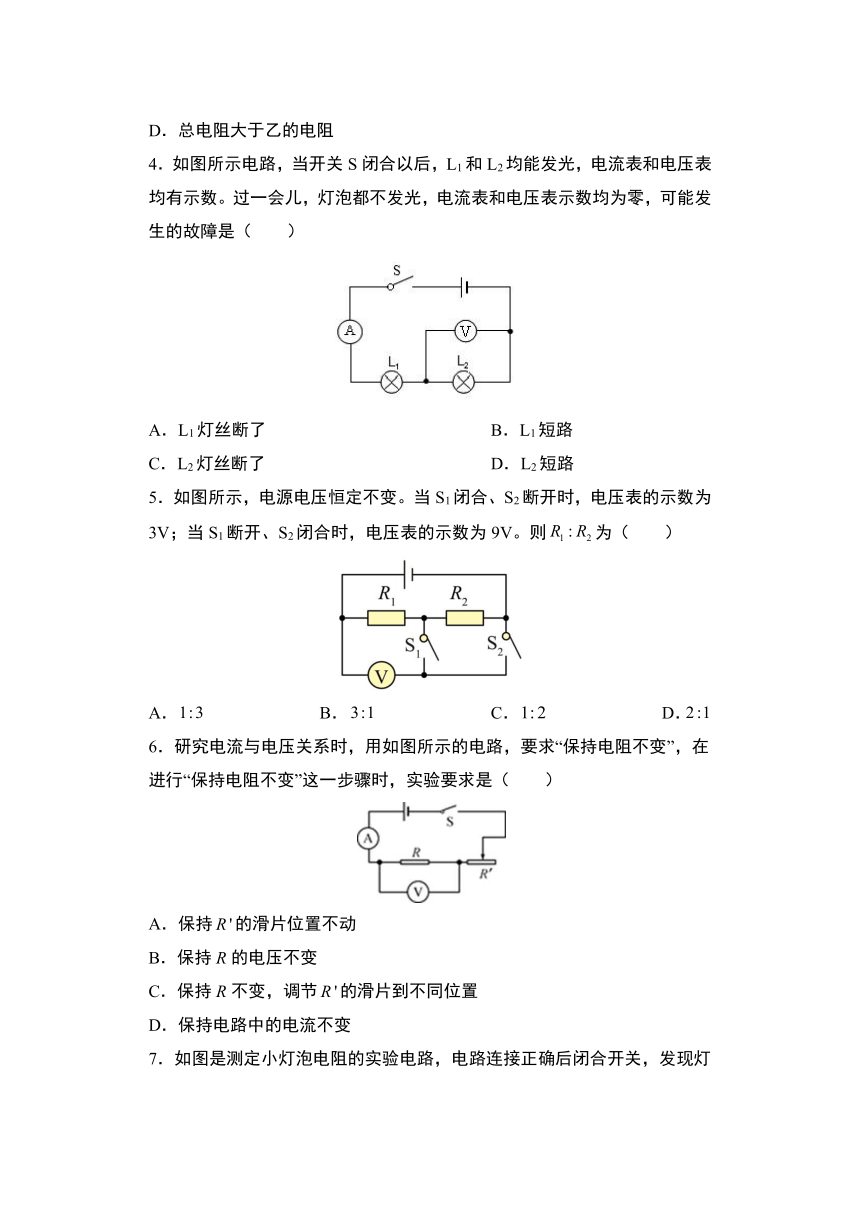

4．如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（　　）
A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
5．如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V。则为（　　）
A．
B．
C．
D．
6．研究电流与电压关系时，用如图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（
）
A．保持的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节的滑片到不同位置
D．保持电路中的电流不变

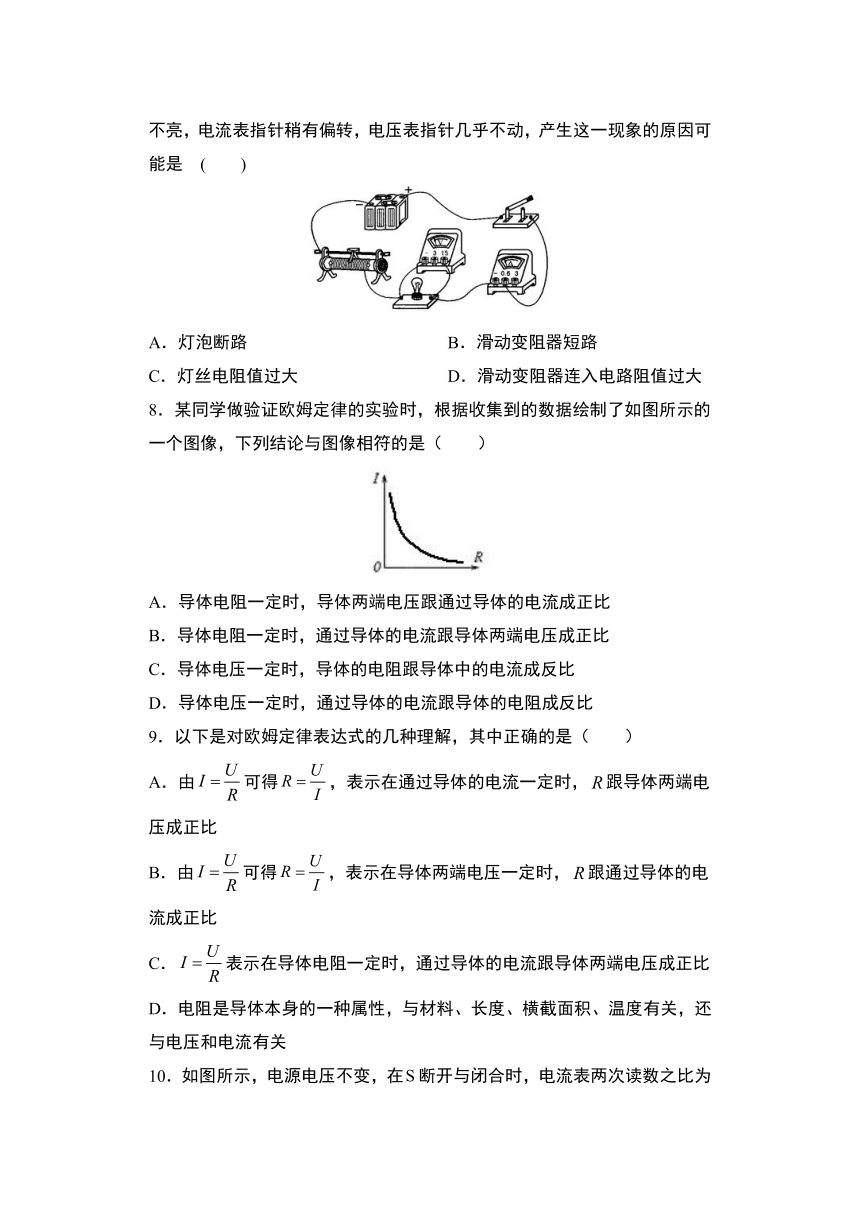

7．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是
(
)
A．灯泡断路
B．滑动变阻器短路
C．灯丝电阻值过大
D．滑动变阻器连入电路阻值过大
8．某同学做验证欧姆定律的实验时，根据收集到的数据绘制了如图所示的一个图像，下列结论与图像相符的是（
）
A．导体电阻一定时，导体两端电压跟通过导体的电流成正比
B．导体电阻一定时，通过导体的电流跟导体两端电压成正比
C．导体电压一定时，导体的电阻跟导体中的电流成反比
D．导体电压一定时，通过导体的电流跟导体的电阻成反比
9．以下是对欧姆定律表达式的几种理解，其中正确的是（
）
A．由可得，表示在通过导体的电流一定时，跟导体两端电压成正比
B．由可得，表示在导体两端电压一定时，跟通过导体的电流成正比
C．表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比
D．电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，还与电压和电流有关

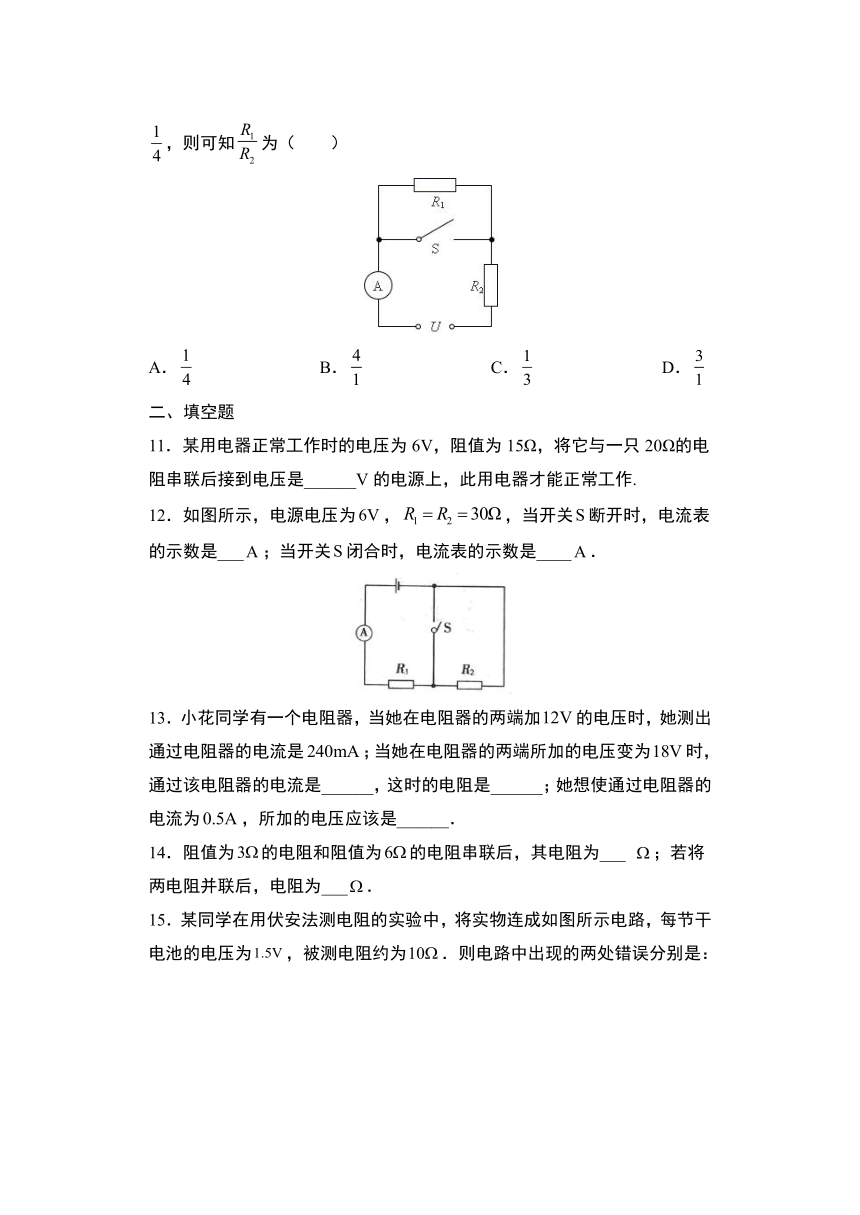

10．如图所示，电源电压不变，在断开与闭合时，电流表两次读数之比为，则可知为（
）
A．
B．
C．
D．
二、填空题
11．某用电器正常工作时的电压为6V，阻值为15Ω，将它与一只20Ω的电阻串联后接到电压是______V的电源上，此用电器才能正常工作.
12．如图所示，电源电压为，，当开关断开时，电流表的示数是___；当开关闭合时，电流表的示数是____．
13．小花同学有一个电阻器，当她在电阻器的两端加的电压时，她测出通过电阻器的电流是；当她在电阻器的两端所加的电压变为时，通过该电阻器的电流是______，这时的电阻是______；她想使通过电阻器的电流为，所加的电压应该是______．
14．阻值为的电阻和阻值为的电阻串联后，其电阻为___
；若将两电阻并联后，电阻为___．
15．某同学在用伏安法测电阻的实验中，将实物连成如图所示电路，每节干电池的电压为，被测电阻约为．则电路中出现的两处错误分别是：
（1）
_____________________；
（2）__________________________
16．某油量表的工作原理如图所示，图中油量表实质上是一个________表，相当于________________，当油箱内油面上升时，浮标________运动，使滑动变阻器接入电路中的电阻变________，油量表的示数变________.
17．物理科技小组设计了一氧化碳泄露检测电路，如图甲，R为气敏电阻，其阻值随一氧化碳浓度β变化的曲线如图乙，R0为定值电阻，电源两端电压保持不变．当一氧化碳浓度β增大时，则电压表示数_____，电流表示数_____（选填“变大”、“变小”或“不变”）．
18．如图所示电路中，A、B两端电压U＝8
V，且保持不变，如果R2两端电压U2＝2
V，R1＝4
Ω，那么通过R1的电流是________A．若要通过它的电流为0.4
A，必须把导体两端电压调到__________．
19．R1、R2的电阻分别为5
Ω和10
Ω，把它们串联在电路中，其等效电阻为________，R1和R2两端的电压之比是________，通过R1、R2的电流之比是________．
20．如图是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R的滑片P会向下端滑动．当被称物体的物重为G1时，电流表的示数为I1.被称物体的物重为G2时，电流表的示数为I2.若I1＜I2，则G1________G2.(填“＜”或“＞”或“＝”)．
三、解答题
21．有一种指示灯，电阻为6.3
Ω，通过的电流为0.45
A才能正常发光，要使这种指示灯正常发光，应加多大的电压？
22．如图所示，，Ω，．电源电压保持不变，若、都断开时电流表的示数为，求：
（1）电源电压是多少？
（2）当闭合，断开时，电流表的示数是多少？
（3）当、闭合时，电路中的总电阻是多少？
23．小芳用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变
阻器上标有“20Ω
2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω
的定值电阻各一个．
（1）连接电路时开关应________，滑片应置于________（选填“A”或“B”）．
（2）小芳5Ω
定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，请将此时电流表的示数填入下表中．
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
__________
2
10
0.18
3
20
0.09
（3）将5Ω
定值电阻换成10Ω
定值电阻，闭合开关，移动滑动变阻器的滑片P，眼睛观察________表，直到其示数为________时，停止移动滑片，记录此时各表的示数．
（4）将10Ω
定值电阻换成20Ω
定值电阻，重复步骤（3）．实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体
中的电流与电阻成________比．
（5）实验结束后，小芳问老师在此实验中________（选填“能”或“不能”）换用50Ω
的定值电阻进行实验？老师指导小芳分析了其原因是________．
24．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V．
（1）请用笔画线代替导线，将图甲的实物图未连接部分补充完整（连线不得交叉）．
（2）当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，将表中电压表和电流表的示数情况在空白处补充完整．
猜想
电压表示数情况
电流表示数情况
灯泡断路
________
示数接近零
灯泡短路
示数为零
有示数
（3）故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I﹣U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为________Ω．
（4）从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而跟着变化了，从物理学角度分析，造成这一现象的原因是________．
答案
1．A
2．D
3．C
4．A
5．C
6．C
7．D
8．D
9．C
10．D
11．14
12．0.1
0.2
13．
14．9
2
15．电压表量程选择过大
电流表量程选择过大
16．电流
滑动变阻器
向上
小
大
17．变小
变大
18．1.5
2.12
V
19．15
Ω
1∶2
1∶1
20．＜
21．2.835V
22．（1）．（2）．（3）．
23．断开
B
电阻R断路
0.36
电压
1.8
反
不能
滑动变阻器最大阻值太小，无法保持电压表示数为1.8V.
24．
接近于电源电压
10Ω
灯泡的电阻随温度的升高而增大
试卷第8页，总8页
