第12章欧姆定律计算专题提升练习 2021-2022学年北师大版物理九年级全一册（有答案）

第12章欧姆定律计算专题提升练习
1．如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）通过电阻R2的电流；
（3）电阻R2的阻值．
2．如图示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=6Ω，滑动变阻器的最大阻值R3=20Ω.
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？

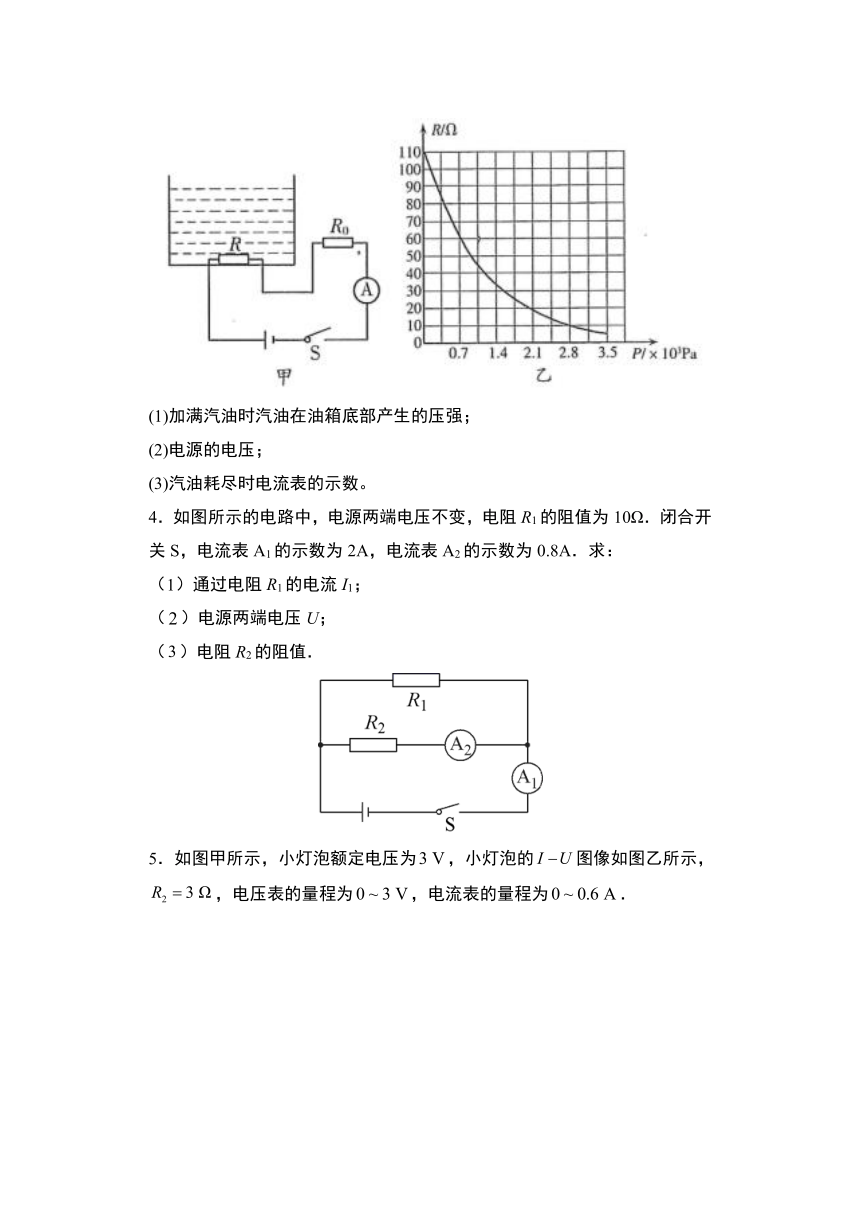

3．某型号汽车的油量显示电路如图甲所示，其中定值电阻R0=10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4m，A表示数为0.6A，汽油密度ρ油=0.7×103kg/m3，g取10N/kg。求：
(1)加满汽油时汽油在油箱底部产生的压强；
(2)电源的电压；
(3)汽油耗尽时电流表的示数。
4．如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（）通过电阻R1的电流I1；
（）电源两端电压U；
（）电阻R2的阻值．

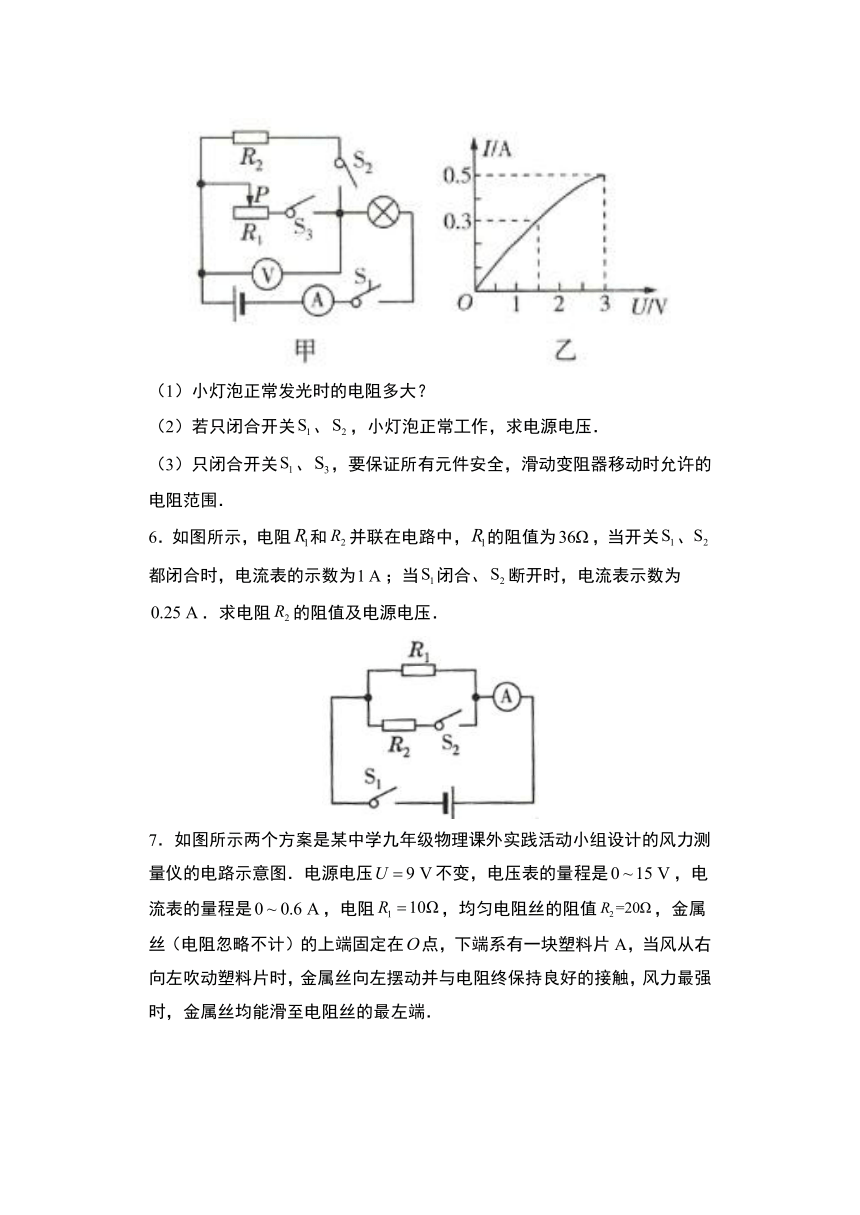

5．如图甲所示，小灯泡额定电压为，小灯泡的图像如图乙所示，，电压表的量程为，电流表的量程为．
（1）小灯泡正常发光时的电阻多大？
（2）若只闭合开关、，小灯泡正常工作，求电源电压．
（3）只闭合开关、，要保证所有元件安全，滑动变阻器移动时允许的电阻范围．
6．如图所示，电阻和并联在电路中，的阻值为，当开关、都闭合时，电流表的示数为；当闭合、断开时，电流表示数为．求电阻的阻值及电源电压．

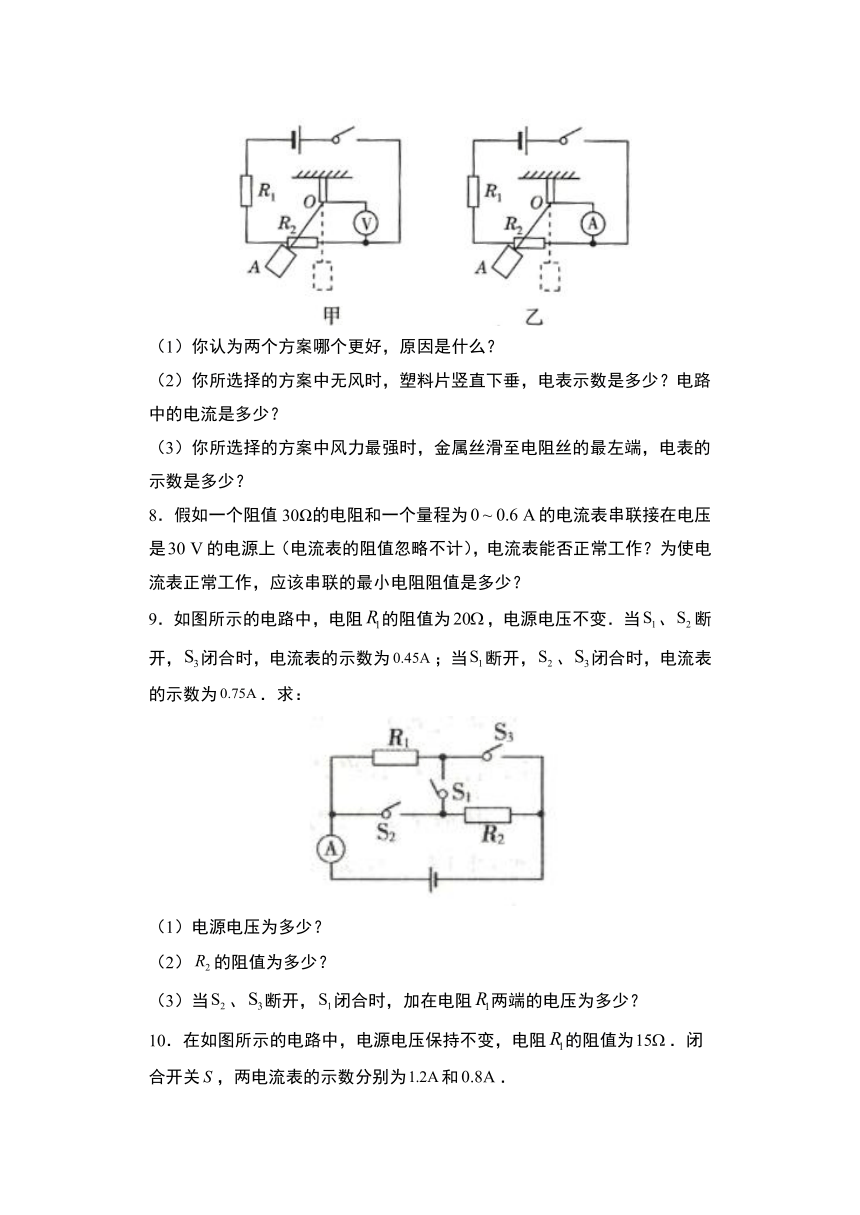

7．如图所示两个方案是某中学九年级物理课外实践活动小组设计的风力测量仪的电路示意图．电源电压不变，电压表的量程是，电流表的量程是，电阻，均匀电阻丝的阻值，金属丝（电阻忽略不计）的上端固定在点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻终保持良好的接触，风力最强时，金属丝均能滑至电阻丝的最左端．
（1）你认为两个方案哪个更好，原因是什么？
（2）你所选择的方案中无风时，塑料片竖直下垂，电表示数是多少？电路中的电流是多少？
（3）你所选择的方案中风力最强时，金属丝滑至电阻丝的最左端，电表的示数是多少？
8．假如一个阻值30Ω的电阻和一个量程为的电流表串联接在电压是的电源上（电流表的阻值忽略不计），电流表能否正常工作？为使电流表正常工作，应该串联的最小电阻阻值是多少？
9．如图所示的电路中，电阻的阻值为，电源电压不变．当、断开，闭合时，电流表的示数为；当断开，、闭合时，电流表的示数为．求：
（1）电源电压为多少？
（2）的阻值为多少？
（3）当、断开，闭合时，加在电阻两端的电压为多少？

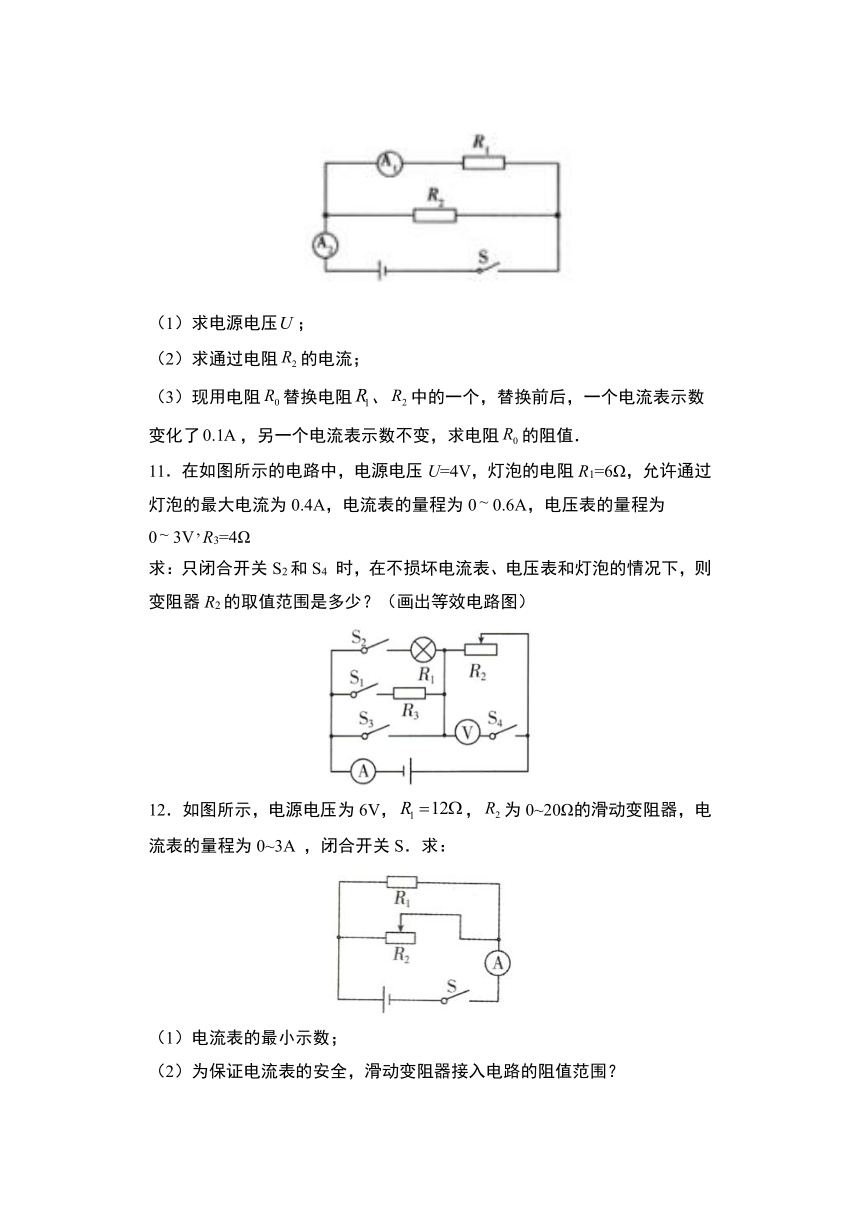

10．在如图所示的电路中，电源电压保持不变，电阻的阻值为．闭合开关，两电流表的示数分别为和．
（1）求电源电压；
（2）求通过电阻的电流；
（3）现用电阻替换电阻、中的一个，替换前后，一个电流表示数变化了，另一个电流表示数不变，求电阻的阻值．
11．在如图所示的电路中，电源电压U=4V，灯泡的电阻R1=6Ω，允许通过灯泡的最大电流为0.4A，电流表的量程为00.6A，电压表的量程为03VR3=4Ω
求：只闭合开关S2和S4
时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？（画出等效电路图）
12．如图所示，电源电压为6V，，为0~20Ω的滑动变阻器，电流表的量程为0~3A
，闭合开关S．求：
（1）电流表的最小示数；
（2）为保证电流表的安全，滑动变阻器接入电路的阻值范围？
13．如图甲所示电路，电源电压为5V
且保持不变．小灯泡L允许通过的最大电流为0.4A
，滑动变阻器R1的最大阻值为20Ω
，定值电阻R2=20Ω
，电流表的量程为0~0.6A
，电压表的量程为0~3V．请画出该题的各个等效电路图．求：
（1）只闭合开关S、S2和S3，移动滑动变阻器R1的滑片P使电流表示数为0.5A
，此时滑动变阻器R1接入电路中的阻值是多少？
（2）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I-U图像如图乙所示.在保证各元件安全工作的情况下，滑动变阻器R1的阻值变化范围是多少？
14．如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω
1A”．
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范图.
15．如图所示电路，滑动变阻器的最大值为R1＝20
Ω，电源电压及灯泡L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为0.9
A和0.6
A；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A。求：
(1)电源的电压；
(2)灯泡L的电阻。
16．如图所示，R1＝10
Ω，R2＝20
Ω，R3＝30
Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3
A，求：
(1)电源电压多大？
(2)当S1和S2都断开时，电流表的读数多大？
(3)当S1和S2都闭合时，电流表的读数是多大？
17．为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V；
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
18．在图1所示的电路中，电源电压保持6伏不变，R1的阻值为10欧．闭合电键S，电压表的示数如图2所示．
（1）求通过电阻R1的电流．
（2）求电阻R2的阻值．
（3）现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合电键S，能使电压表指针偏离零刻度线的角度是原来的一半．
请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是哪个电阻，并指出电压表所选用的量程；若不符合，请说明理由．
19．如题图所示的电路，电源电压为6V且保持不变，滑动变阻器R
标有“50Ω
2A
”字样．
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5
I1，求R2的阻值．
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．
20．如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数随时间变化的图像如图乙所示，压力传感器的电阻R随压力变化的图像如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求:
（1）在重物下落的过程中，
压力传感器的电阻是多少
（2）在撞击过程中，样品受到的最大撞击力是多少
答案
1．(1)；(2)；(3)
2．（1）4V，10；（2）1.7.
3．(1)；(2)12V；
(3)0.1A
4．(1)1.2A；(2)12V；(3)15Ω
5．（1）
（2）
（3）
6．12Ω；9V
7．(1)甲方案好，乙方案风力过强时会损坏电流表；(2)0V；0.3A；(3)6V
8．不能；20Ω
9．(1)
(2)
(3)
10．（1）12V（2）0.4A（3）或
11．4-18Ω
12．（1）0.8A（2）2.4Ω~20Ω
13．（1）20Ω（2）2.5Ω~12Ω
14．（1）8V（2）50Ω（3）40Ω～100Ω
15．(1)6V；(2)5Ω
16．(1)
6V；(2)
0.2A；(3)
0.3A.
17．（1）0.1A
（2）20Ω
（3）4V
18．（1）0.2A（2）20欧（3）2欧和50欧
19．（1）0.12A
（2）12.5（3）30
20．（1）110Ω；（2）600N
