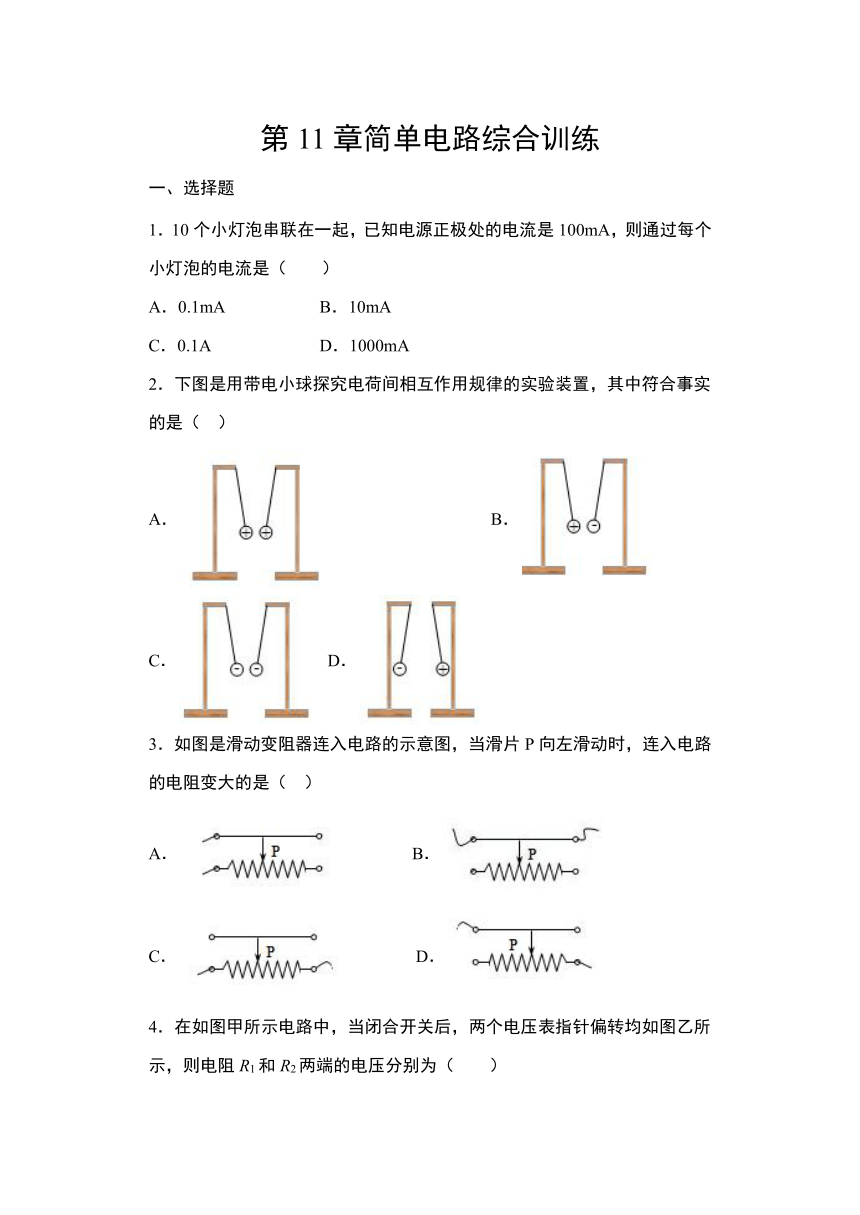

第11章简单电路综合训练
一、选择题
1．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（　　）
A．0.1mA
B．10mA
C．0.1A
D．1000mA
2．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（
）
A．
B．
C．
D．
3．如图是滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（
）
A．
B．
C．
D．

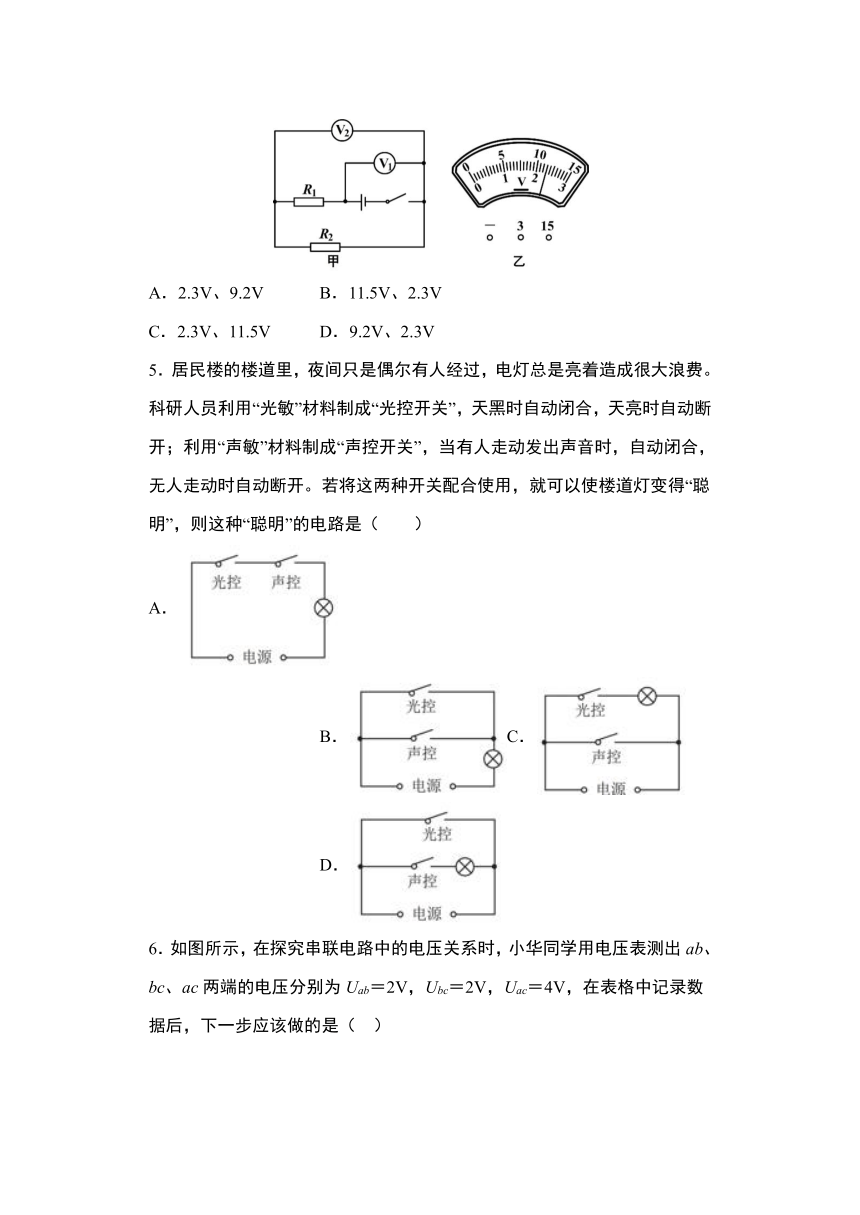

4．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．2.3V、9.2V
B．11.5V、2.3V
C．2.3V、11.5V
D．9.2V、2.3V
5．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（　　）
A．
B．C．
D．

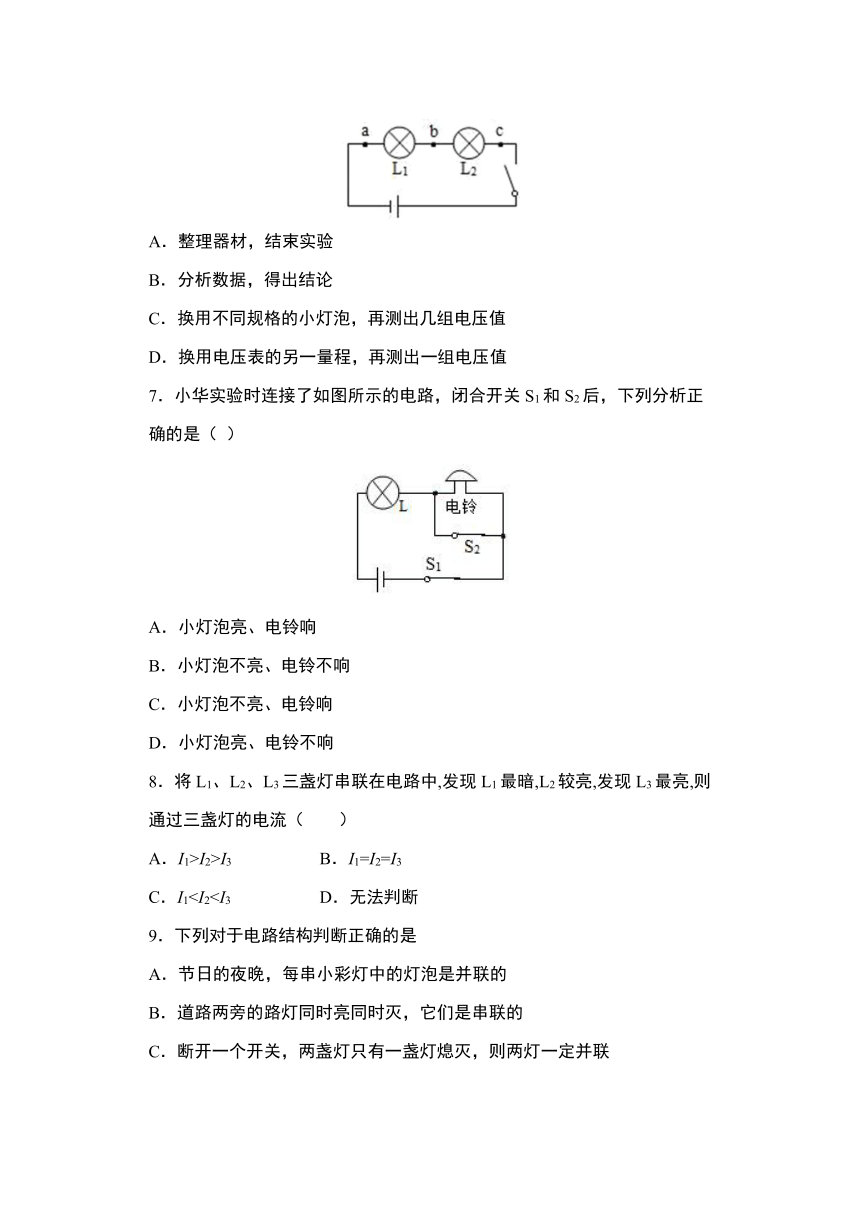

6．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（
）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
7．小华实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（
）
A．小灯泡亮、电铃响
B．小灯泡不亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡亮、电铃不响
8．将L1、L2、L3三盏灯串联在电路中,发现L1最暗,L2较亮,发现L3最亮,则通过三盏灯的电流（　　）
A．I1>I2>I3
B．I1=I2=I3
C．I1D．无法判断
9．下列对于电路结构判断正确的是
A．节日的夜晚，每串小彩灯中的灯泡是并联的
B．道路两旁的路灯同时亮同时灭，它们是串联的
C．断开一个开关，两盏灯只有一盏灯熄灭，则两灯一定并联
D．通过两个灯泡的电流相等，则两灯一定是串联

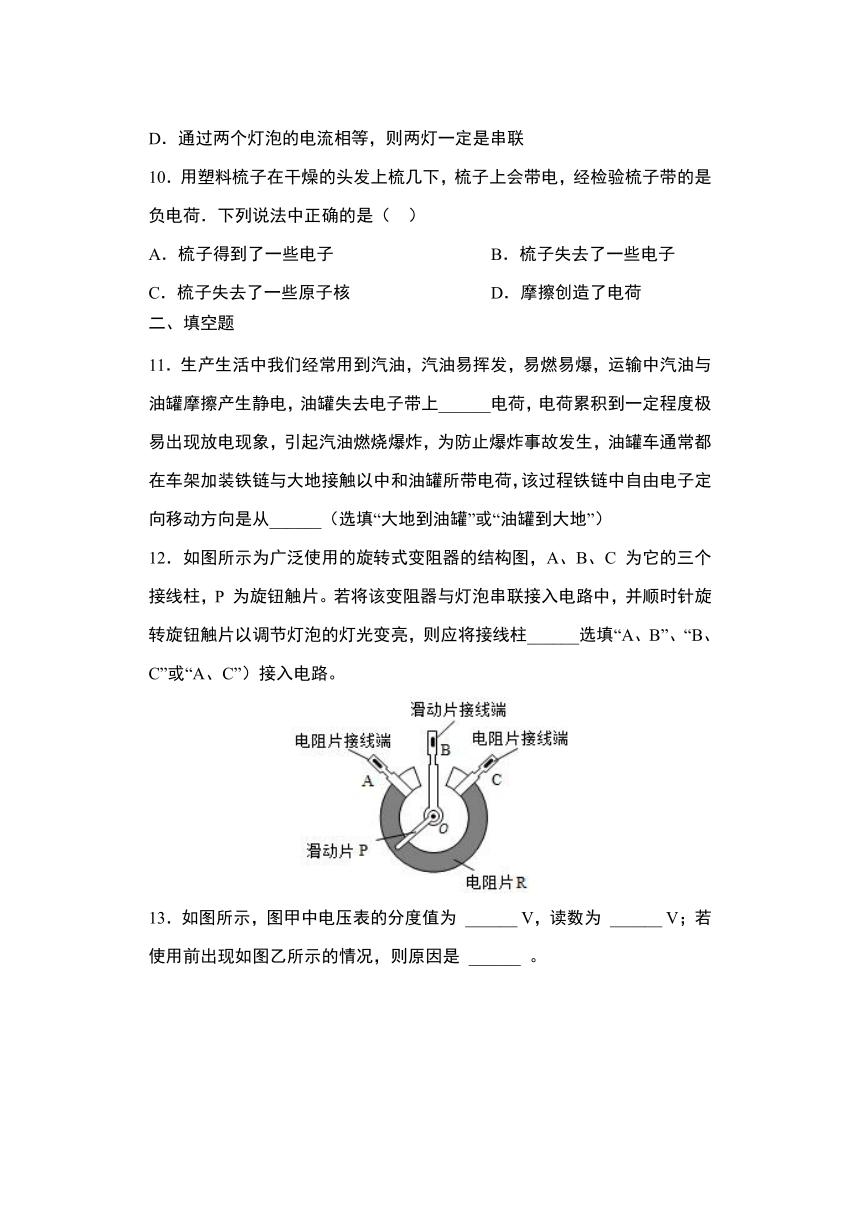

10．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（
）
A．梳子得到了一些电子
B．梳子失去了一些电子
C．梳子失去了一些原子核
D．摩擦创造了电荷
二、填空题
11．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上______电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从______（选填“大地到油罐”或“油罐到大地”）
12．如图所示为广泛使用的旋转式变阻器的结构图，A、B、C
为它的三个接线柱，P
为旋钮触片。若将该变阻器与灯泡串联接入电路中，并顺时针旋转旋钮触片以调节灯泡的灯光变亮，则应将接线柱______选填“A、B”、“B、C”或“A、C”）接入电路。

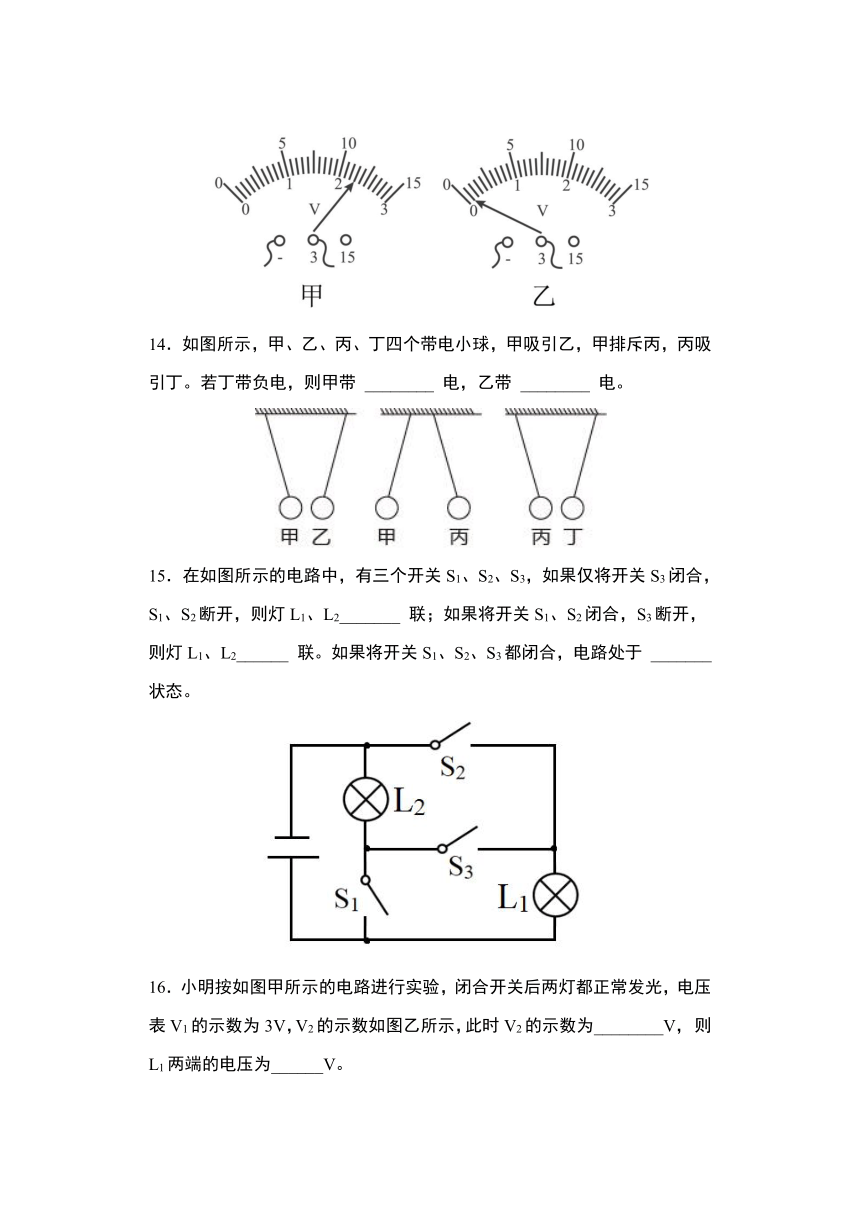

13．如图所示，图甲中电压表的分度值为
______
V，读数为
______
V；若使用前出现如图乙所示的情况，则原因是
______
。
14．如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁带负电，则甲带
________
电，乙带
________
电。
15．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______
联；如果将开关S1、S2闭合，S3断开，则灯L1、L2______
联。如果将开关S1、S2、S3都闭合，电路处于
_______
状态。
16．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为________V，
则L1两端的电压为______V。
17．手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是_____（选填“串联”或“并联”）；给充电宝充电时，充电宝相当于电路中的_____（选填“电源”或“用电器”）。
18．如图所示，闭合S1、S2，电流表A1、
A2的指针都在满刻度的三分之一处，则通过灯L1的电流和通过灯L2电流之比为___________，断开S2则电流表A1的示数将____________
(选填
“变大”、
“变小”或“不变”)。
19．如图所示为“用滑动变阻器改变电路中的电流”的实验电路图，该电路中О处应为________(选填“电流”或“电压”)表。闭合开关前滑片P应置在变阻器的________(选填“A”或“B”)端。
20．某同学利用如下图所示的电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙横截面积相同．实验中，可以根据____________判断接入M、N两点间电阻的大小，选用的电阻丝是__________．
三、解答题
21．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮．它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的．请完成电路连接．
22．根据电路图，连接实物图。
23．（1）探究“串联电路的特点”
装置
①由图可知，两个灯泡______________联.
过程
结论
②闭合开关S，灯泡L1发光，灯泡L2_______（填发光情况）.
③电路正常工作是，若灯泡L2的灯丝断了，则灯泡L1_______（填发光情况），这说明串联电路中，用电器之间相互____________.
（2）探究“并联电路电流”
装置
过程
①如图连接实物图，在连接电路过程中，开关应处于_______状态.
检查无误后，闭合开关，读出电流表示数，记录数据.
将L1、L2分别换成规格不同的小灯泡.再
进行两次实验.
数据
结论
实验次数I1/AI2/AI/A10.30.40.720.20.20.430.10.20.4
②上表中第__________次实验数据是错误的.
③
结论：在并联电路中，干路电流等于_______电流之和，可用公式_________来表示.
24．学习了电流、电压和电阻知识后，同学们发现电流与水管中的水流相似、电压与水压差相似．李明和同学们提出：导体对电流的阻碍作用可能与水管对水流的阻碍作用相似，所以影响导体电阻大小的因素，他们提出了以下猜想：
猜想一：（类比管道长短）导体电阻大小可能与导体的长度有关；
猜想二：（类比管道粗细）导体电阻的大小可能与导体的横截面积有关．
于是他们从实验室老师那儿借来了某合金材料制成的各种长度和横截面积的电阻丝，并设计了如图所示的电路．
（1）连接电路时，开关S应处于________ 状态（选填“断开”或“闭合”），闭合开关前滑动变阻器的滑片P应置于________（选填“a”或“b”）位置；
（2）闭合开关后，他们发现电流表无示数，但电压表示数接近电源电压，你判断他们的电路出现的故障可能是________．
（3）电路连接正确后，他们经过认真测量，得到了下表所示的数据：
比较表中数据，要验证他们的猜想一，可选哪三组数据做比较？________；
比较表中数据，要验证他们的猜想二，可选哪三组数据做比较？________；
（4）本实验采用的研究方法是________；
（5）实验结束后，细心的同学发现还有一个影响电阻的因素没有研究，这个因素是________；
物理量序号
1
2
3
4
5
6
7
8
9
…
长度L/m
2.0
4.0
6.0
2.0
4.0
6.0
2.0
4.0
6.0
…
横截面S/mm2
1.0
1.0
1.0
2.0
2.0
2.0
4.0
4.0
4.0
…
电阻R/Ω
2.0
4.0
6.0
1.0
2.0
3.0
0.5
1.0
1.5
…
答案
1．C
2．B
3．D
4．D
5．A
6．C
7．D
8．B
9．C
10．A
11．正
大地到油罐
12．A、B
13．0.1
2.3
电压表未调零
14．正
负
15．串
并
短路
16．2
1
17．并联
用电器
18．1∶4
不变
19．电流
B
20．电流表示数
甲和乙
21．
22．
23．串
发光
不发光
影响
断开
3
各支路
I=I1+I2
24．(1)断开；
b
电阻丝处断路
1、2、3(或4、5、6,或7、8、9)
1、4、7(或2、5、8,或3、6、9)
控制变量法
材料
