第12章欧姆定律综合训练
一、选择题

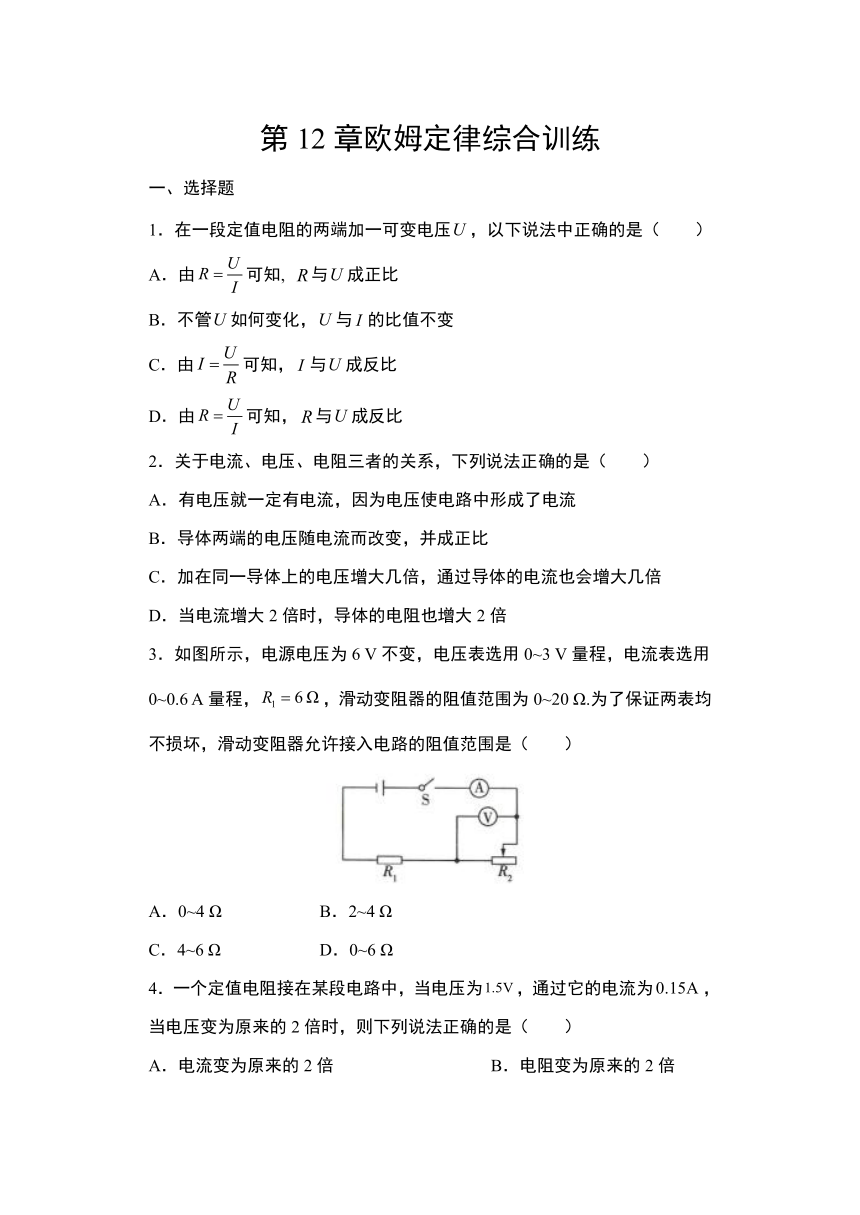

1．在一段定值电阻的两端加一可变电压，以下说法中正确的是（
）
A．由可知,
与成正比
B．不管如何变化，与的比值不变
C．由可知，与成反比
D．由可知，与成反比
2．关于电流、电压、电阻三者的关系，下列说法正确的是（
）
A．有电压就一定有电流，因为电压使电路中形成了电流
B．导体两端的电压随电流而改变，并成正比
C．加在同一导体上的电压增大几倍，通过导体的电流也会增大几倍
D．当电流增大2倍时，导体的电阻也增大2倍
3．如图所示，电源电压为6
V不变，电压表选用0~3
V量程，电流表选用0~0.6
A量程，，滑动变阻器的阻值范围为0~20
Ω.为了保证两表均不损坏，滑动变阻器允许接入电路的阻值范围是（
）
A．0~4
Ω
B．2~4
Ω
C．4~6
Ω
D．0~6
Ω
4．一个定值电阻接在某段电路中，当电压为，通过它的电流为，当电压变为原来的2倍时，则下列说法正确的是（
）
A．电流变为原来的2倍
B．电阻变为原来的2倍
C．电流变为原来的
D．电阻变为原来的

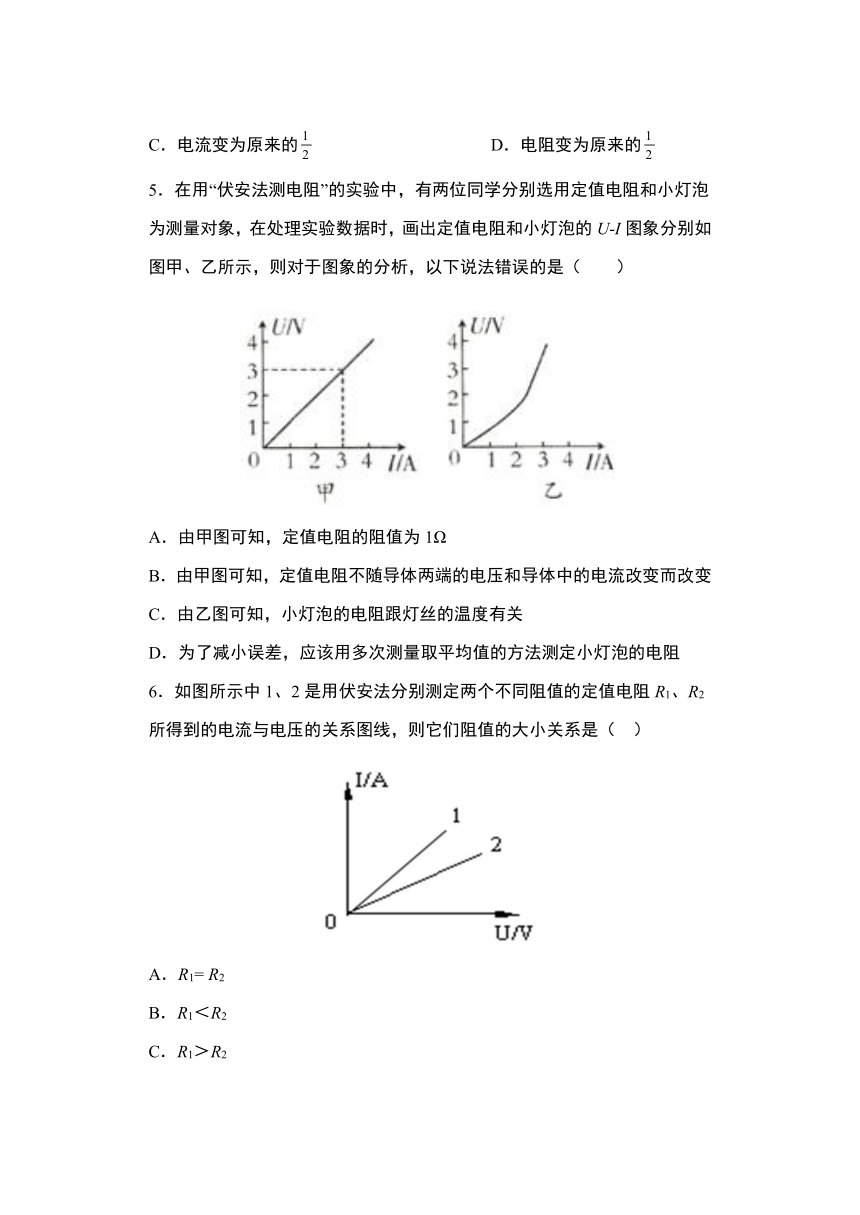

5．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U-I图象分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（
）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，定值电阻不随导体两端的电压和导体中的电流改变而改变
C．由乙图可知，小灯泡的电阻跟灯丝的温度有关
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
6．如图所示中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（
）
A．R1=
R2
B．R1＜R2
C．R1＞R2
D．无法判断

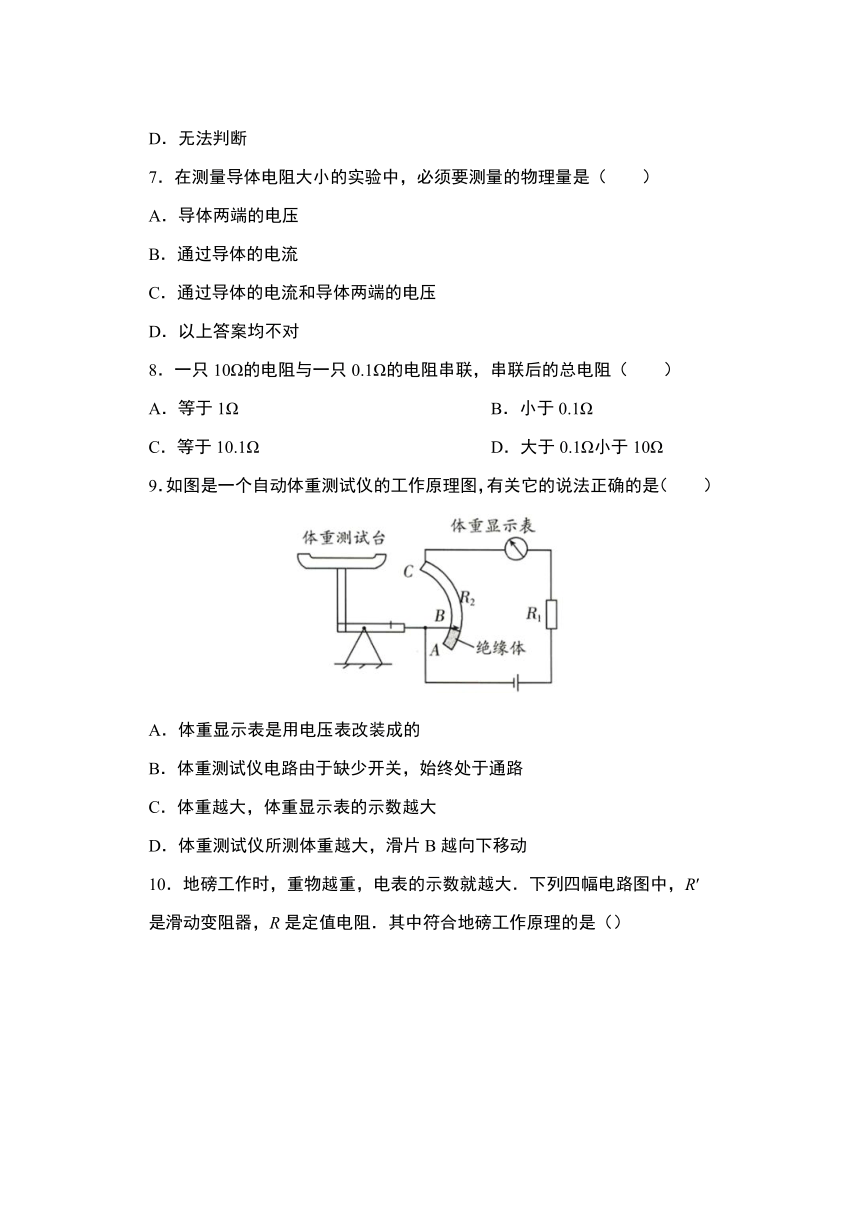

7．在测量导体电阻大小的实验中，必须要测量的物理量是（　　）
A．导体两端的电压
B．通过导体的电流
C．通过导体的电流和导体两端的电压
D．以上答案均不对
8．一只10Ω的电阻与一只0.1Ω的电阻串联，串联后的总电阻（　　）
A．等于1Ω
B．小于0.1Ω
C．等于10.1Ω
D．大于0.1Ω小于10Ω
9．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（
）
A．体重显示表是用电压表改装成的
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重越大，体重显示表的示数越大
D．体重测试仪所测体重越大，滑片B越向下移动
10．地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R′是滑动变阻器，R是定值电阻．其中符合地磅工作原理的是（）
A．
B．
C．
D．
二、填空题

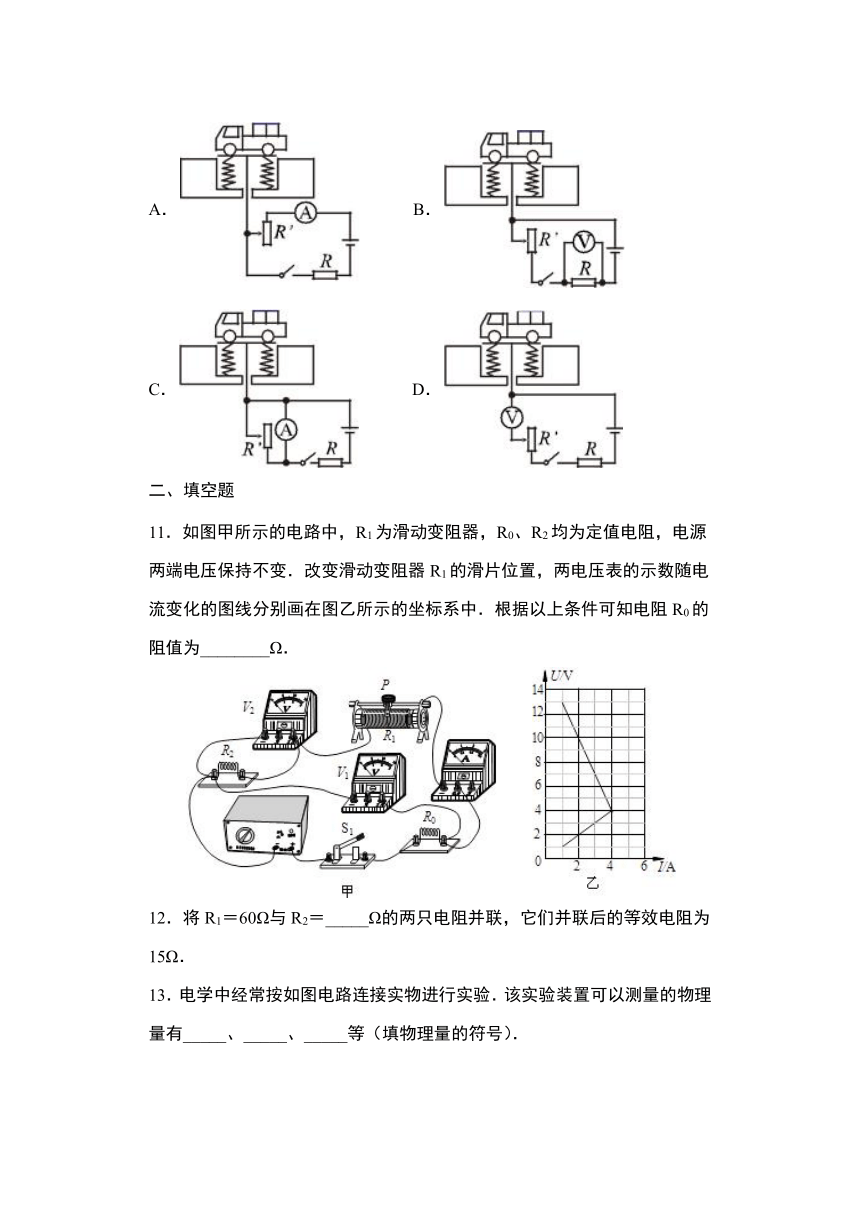

11．如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变．改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知电阻R0的阻值为________Ω．
12．将R1＝60Ω与R2＝_____Ω的两只电阻并联，它们并联后的等效电阻为15Ω．
13．电学中经常按如图电路连接实物进行实验．该实验装置可以测量的物理量有_____、_____、_____等（填物理量的符号）．

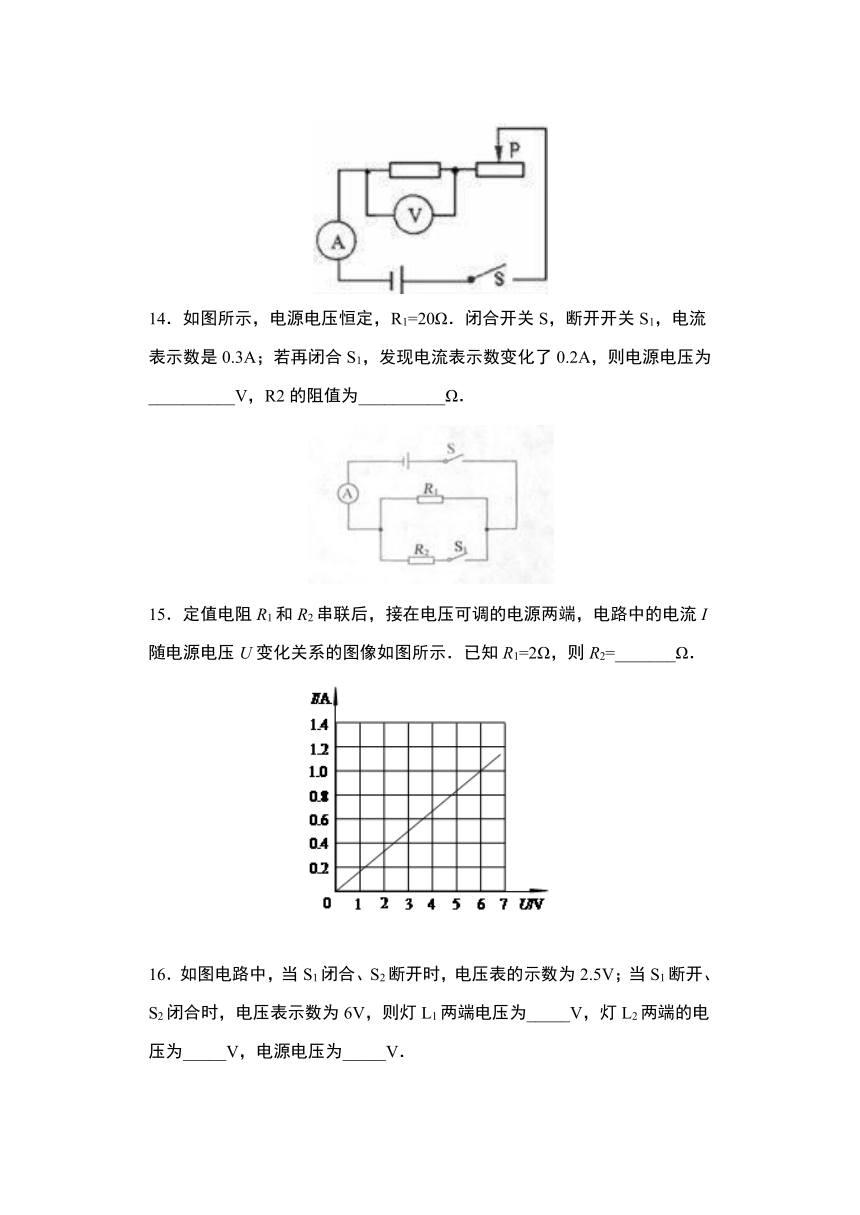

14．如图所示，电源电压恒定，R1=20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为__________V，R2的阻值为__________Ω．
15．定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如图所示．已知R1=2Ω，则R2=_______Ω．
16．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为_____V，灯L2两端的电压为_____V，电源电压为_____V．
17．把两个电阻为10欧姆的电阻串联起来，总电阻为________，当把他们并联起来总电阻为________
18．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
19．如图所示的电路中，电源电压保持不变，已知灯L、电阻R出现了故障，闭合电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是________表；
②若有一个电表的示数没有发生变化，则故障可能是________（写出所有可能故障）
20．如图1所示是一种测量体重大小的电子体重计．秤盘M通过绝缘体与一金属杆相连，R相当于滑动变阻器，从体重计仪表指针所指的刻度就可以知道人的体重大小．电源电压恒定不变．
（1）R0的作用是_____；此体重计仪表是_____（选填“电流表”或电压表”）改装而成的．
（2）小华认为图1这种体重计的设计不合理；请说明不合理的原因____，并在图2中画出合理的电路图（不增减任何器材）．
三、解答题
21．某小灯泡工作时两端的电压是2.5
V，用电流表测得此时的电流是500
mA．求此灯泡工作时的电阻是多少？
22．在如图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～3V，R3=12Ω，假设灯泡电阻不随温度的变化而变化。求
（1）只闭合S1时电流表示数为0.5A，则电源电压为多少？
（2）只闭合开关S2时，流过灯泡R1的电流为0.3A，则灯泡R1的电阻为多少？
（3）只闭合开关S3时，在不损坏电流表、电压表的情况下，则变阻器R2的取值范围是多少？
23．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．
（1）这个实验使用了控制变量的方法，其中被控制的变量是________
，滑动变阻器R2的主要作用是
________
．
（2）下面是他获取的一组实验数据：
电压U/V
2
4
6
8
10
电流I/A
0.39
0.79
1.20
1.58
2.00
分析表中的数据，你能得出的探究结论是________
．
（3）实验中，电阻R1的阻值是________
Ω．
24．如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）
（2）电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到____（选填“A”或“B”）端．
（3）小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路原因可能是____．
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是____．
（5）小明还想探究电流与电阻的关系，请你帮助小明设计数据记录表格____．
答案
1．B
2．C
3．C
4．A
5．D
6．B
7．C
8．C
9．C
10．B
11．2
12．20
13．U
I
R
14．6
30
15．4
16．2.5
3.5
6
17．20Ω
5Ω
18．变大
变大
19．V1
①电阻R断路；②电阻R断路同时灯泡L短路；③电阻R短路
20．（1）保护电路；
电流表；
（2）由图可知，当体重变大时，滑片向下移动，变阻器R连入电路的电阻变大，根据欧姆定律可知，电流减小，所以体重计仪表的示数随体重的增加而减小，不符合人们的思维习惯，故不合理；
21．5
Ω
22．（1）6V；（2）8Ω；（3）2～8Ω。
23．电阻阻值
改变电阻两端电压
在电阻一定时，电流与电压成正比
5
24．；
B；
电阻Rx断路；
10Ω；
物理量
实验次数
电压（U/V）
电阻（R/Ω）
电流（I/A）
1
2
3
