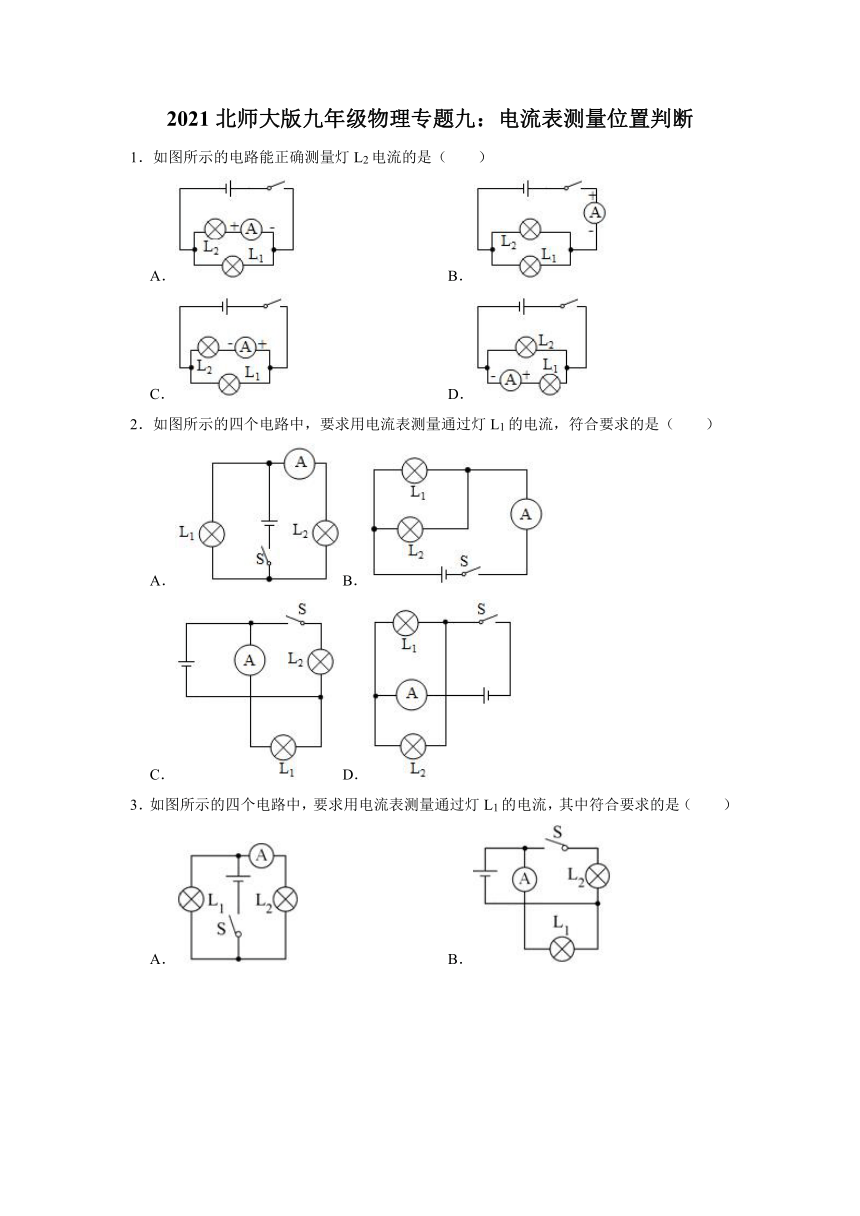

2021北师大版九年级物理专题九：电流表测量位置判断
1．如图所示的电路能正确测量灯L2电流的是（　　）
A．
B．
C．
D．
2．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（　　）
A．
B．
C．
D．
3．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A．
B．
C．
D．
4．如图所示，电路中能正确测量流经L2的电流的电路是（　　）
A．
B．
C．
D．
5．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A．
B．
C．
D．
6．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的总电流
D．通过电源的电流
7．图示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L3的电流
D．通过灯L1和灯L2的电流之和
8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
9．如图中的电流表，能直接测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
10．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．
B．
C．
D．
11．如图中甲图电流表是测量
　
　的电流，乙图电流表是测量
　
　的电流，丙图电流表是测量
　
　的电流。（选填“L1”、“L2”或“L1和L2”）
12．如图所示的电路中，灯L1、L2是
　
　联的，电流表A1测量通过
　
　的电流，电流表A2测量通过
　
　的电流。
13．如图，开关控制干路，电流表A1测　
　的电流，电流表A2测　
　的电流。（选填“L1”“L2”或“干路”）
14．如图所示电路中，当开关S、S1、S2均闭合时，此时电流表测的是
　
　中的电流。
15．如图所示的电路，闭合开关S后，灯
　
　会发光；电流表A2测量的是灯
　
　的电流。
2021北师大版九年级物理专题九：电流表测量位置判断
参考答案
1．如图所示的电路能正确测量灯L2电流的是（　　）
A．
B．
C．
D．
【解答】解：A、电流表与L2串联，测的是L2的电流，且正负接线柱接反，故A错误；
B、电流表在干路上测的是干路的电流，故B错；
C、电流表与L2串联，测的是L2的电流，电流从正接线柱流进，从负接线柱流出，故C正确；
D、电流表与L1串联，测的是L1的电流，故D错；
故选：C。
2．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，符合要求的是（　　）
A．
B．
C．
D．
【解答】解：A、电流表与L2串联，测L2的电流，该选项错误；
B、电流表接在干路上，测的是干路的电流，该选项错误；
C、电流表与L1串联，测的是L1的电流，该选项正确；
D、电流表在干路上了，测的是干路的电流，该选项错误。
故选：C。
3．如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（　　）
A．
B．
C．
D．
【解答】解：A、电流表与L2串联，测通过L2的电流。故A不符合题意；
B、电流表与L1串联，测的是通过L1的电流。故B符合题意；
C、电流表接在干路上，测的是干路的电流。故C不符合题意；
D、电流表在干路上了，测的是干路的电流。故D不符合题意。
故选：B。
4．如图所示，电路中能正确测量流经L2的电流的电路是（　　）
A．
B．
C．
D．
【解答】解：
A、图中两灯并联，电流表串联在L1所在的支路上，测量通过L1的电流，故A错误；
B、图中两灯并联，电流表串联在干路上，电流表测量干路的电流，故B错误；
C、图中两灯并联，电流表串联在L2所在的支路上，测量通过L2的电流，并且电流从“+”接线柱流入，从“﹣”接线柱流出，故C正确；
D、图中两灯并联，开关闭合后，电流表被短路，不能测量通过L2的电流，故D错误。
故选：C。
5．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A．
B．
C．
D．
【解答】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
6．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的总电流
D．通过电源的电流
【解答】解：电流表的电阻很小，在电路中把电流表看成导线，可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。
故选：A。
7．图示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L3的电流
D．通过灯L1和灯L2的电流之和
【解答】解：分析电路可知，三只灯泡并联在电路中，电流表和灯泡L2串联，故电流表测量灯泡L2的电流。
故选：B。
8．小聪设计了如图所示的四个电路，能正确测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
【解答】解：
A、电流表在干路上测的是干路的电流，故A错误；
BD、电流表与L1串联，测的是L1的电流，但正负接线柱接反，故B错；
C、右边电流表串联在干路上，测量干路电流；下面电流表与L2串联，测的是通过L2的电流，正负接线柱连接都正确，通过L1的电流等于两电流表示数之差，故C正确。
故选：C。
9．如图中的电流表，能直接测量通过灯L1电流的电路是（　　）
A．
B．
C．
D．
【解答】解：
A、图中电流表串联在干路中，测量的是干路电流，故A错误；
B、图中电流表串联在L1支路，但是电流表的正负接线柱接反了，故B错误；
C、图中有两个电流表，但都未与L1串联，故不能直接测出L1电流，故AC错误；
D、图中电流表与灯L1串联，测的是灯L1的电流，故D正确。
故选：D。

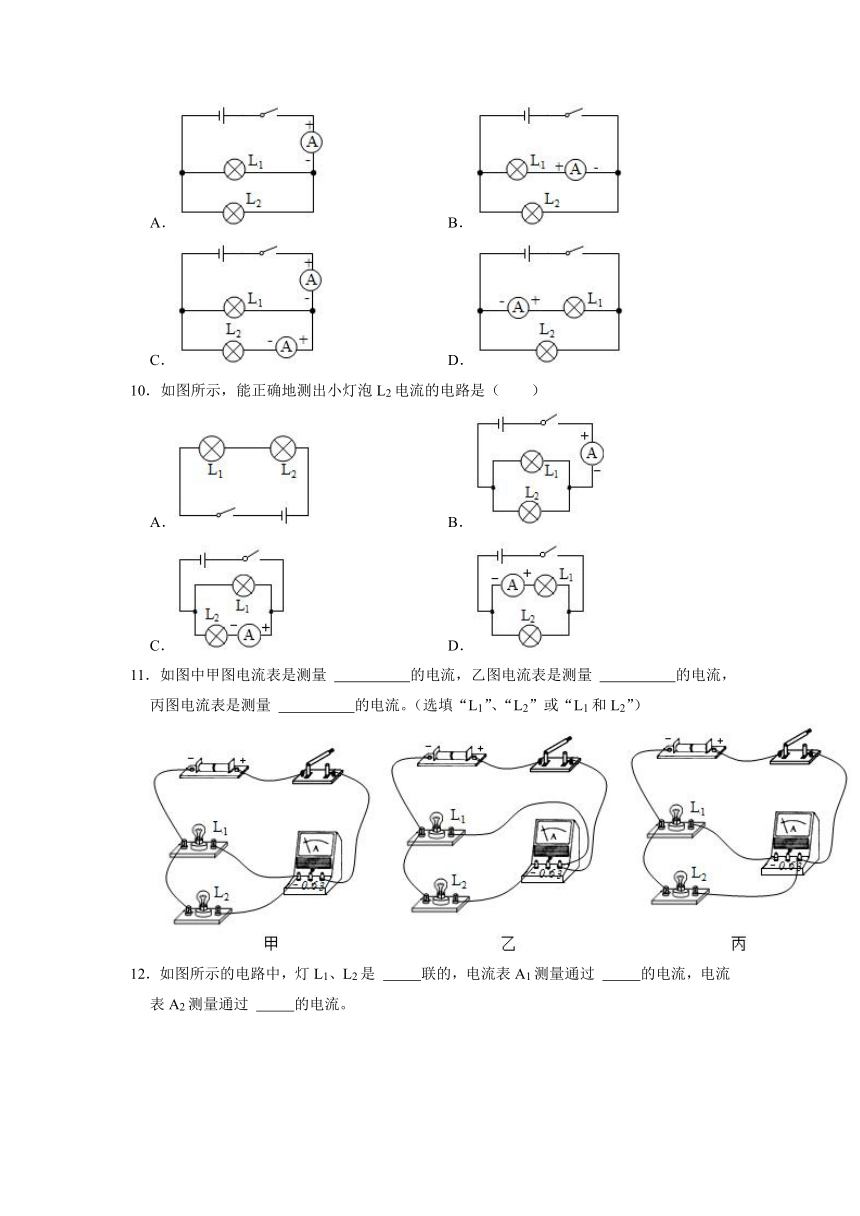

10．如图所示，能正确地测出小灯泡L2电流的电路是（　　）
A．
B．
C．
D．
【解答】解：A、由图示电路图可知，图中无电流表，无法测量出电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B错误；
C、由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故C正确；
D、由图示电路图可知，电流表与小灯泡L1串联在支路，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故D错误。
故选：C。
11．如图中甲图电流表是测量
　L1和L2　的电流，乙图电流表是测量
　L2　的电流，丙图电流表是测量
　L1　的电流。（选填“L1”、“L2”或“L1和L2”）
【解答】解：甲图：由图可知，该电路为并联电路，电流表在干路中，测量的干路的电流，即L1和L2的电流；
乙图：由图可知，该电路为并联电路，电流表与L2串联在支路中，测量的是L2的电流；
丙图：由图可知，该电路为并联电路，电流表与L1串联在支路中，测量的是L1的电流。
故答案为：L1和L2；L2；L1。

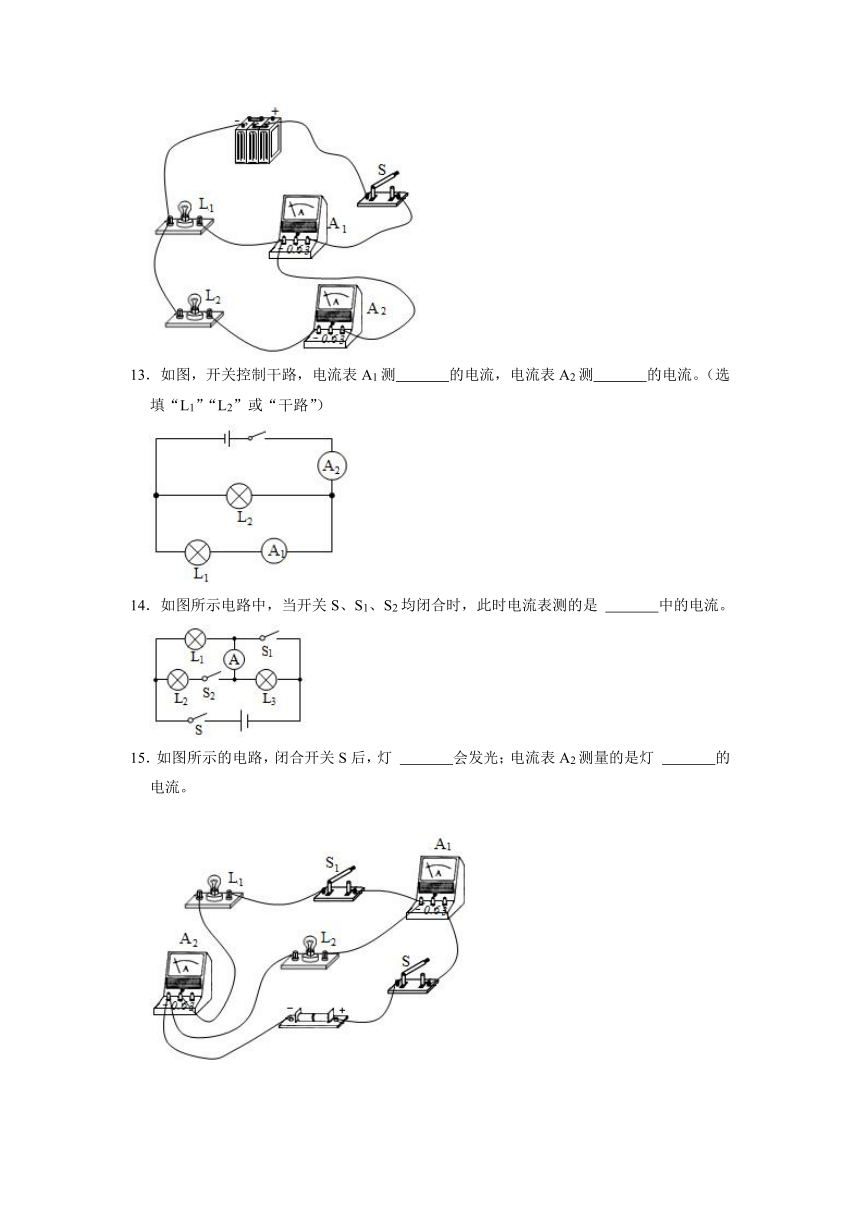

12．如图所示的电路中，灯L1、L2是
　并　联的，电流表A1测量通过
　干路　的电流，电流表A2测量通过
　L2　的电流。
【解答】解：由图可知，该电路电流的路径有两条，为并联电路，电流表A1接在干路中，测量的是干路的电流；电流表A2测与灯泡串联在支路中，测量的是通过L2的电流。
故答案为：并；干路；L2。
13．如图，开关控制干路，电流表A1测　L1　的电流，电流表A2测　干路　的电流。（选填“L1”“L2”或“干路”）
【解答】解：读图可知，当开关S闭合后，电路中的电流路径有两条，分别流经灯L1和灯L2，故两灯是并联；开关S处在干路中，可以控制干路电路的通断，即开关S控制灯L1和L2；观察电流表所接入的位置可以看出，A1与灯L1串联，测的是灯L1所在支路的电流，而电流表A2接在干路中，测干路电流。
故答案为：L1；干路
14．如图所示电路中，当开关S、S1、S2均闭合时，此时电流表测的是
　L2　中的电流。
【解答】解：电流表的电阻很小，在电路中可以看成导线，当开关S、S1、S2均闭合时，B、C、D三点之间都是导线，所以三个点可以看成一个点，L3被短路，L1和L2并联接在A和B两点之间，并且电流表在L2的支路上，所以电流表测量L2的电流。
故答案为：L2。
15．如图所示的电路，闭合开关S后，灯
　L2　会发光；电流表A2测量的是灯
　L1　的电流。
【解答】解：只闭合开关S，电流的路径只有一条，电流从电源的正极出来，经过开关S和电流表A1、灯泡L2回到电源的负极，只有灯泡L2发光；
开关都闭合后，电流从电源的正极出来，经过开关S和电流表A1分为两路，一路流向S1、灯泡L1、电流表A2后回到电源的负极，另一路流经过灯泡L2回到电源的负极，电流表A2测量的是灯泡L1的电流。
故答案为：L2；L1。
