16.1电压同步测试2021—2022学年人教版九年级物理全一册（有答案）

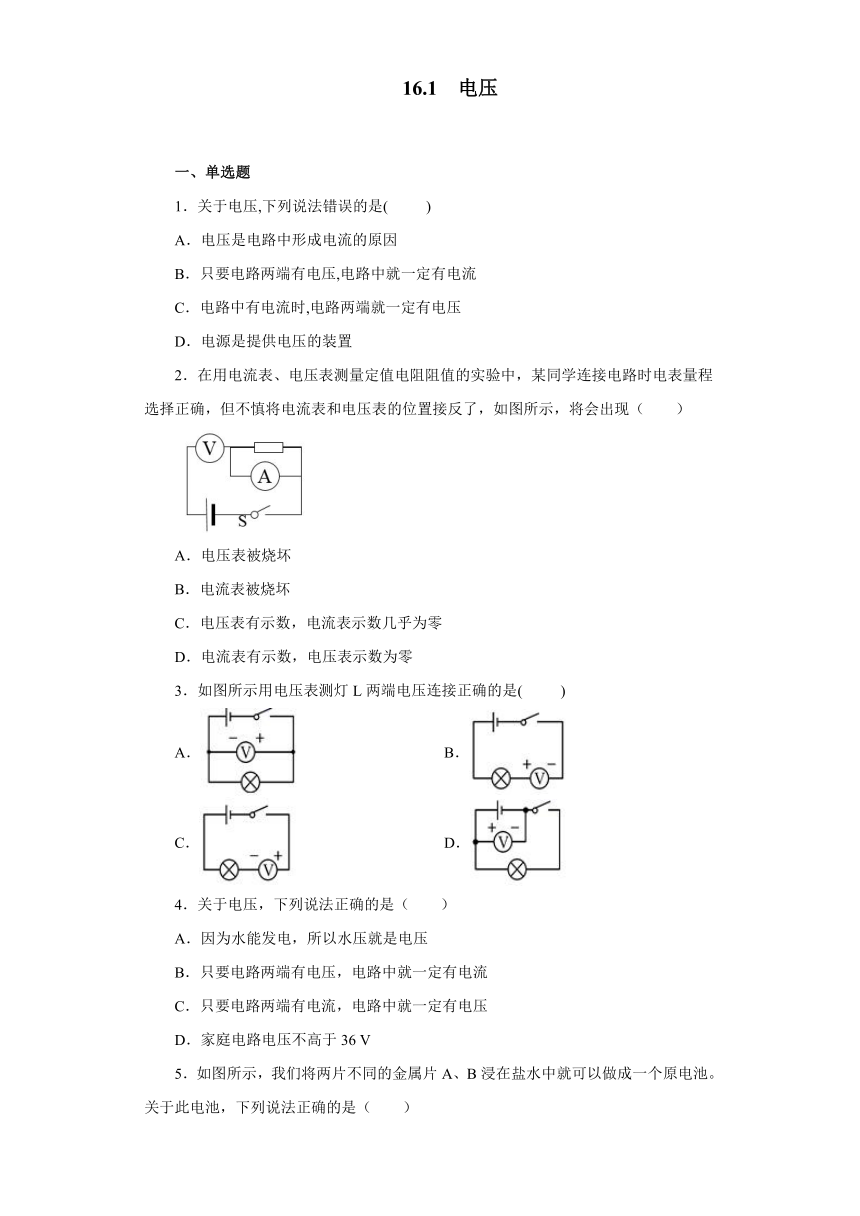

16.1
电压
一、单选题
1．关于电压,下列说法错误的是(
)
A．电压是电路中形成电流的原因
B．只要电路两端有电压,电路中就一定有电流
C．电路中有电流时,电路两端就一定有电压
D．电源是提供电压的装置
2．在用电流表、电压表测量定值电阻阻值的实验中，某同学连接电路时电表量程选择正确，但不慎将电流表和电压表的位置接反了，如图所示，将会出现（　　）
A．电压表被烧坏
B．电流表被烧坏
C．电压表有示数，电流表示数几乎为零
D．电流表有示数，电压表示数为零
3．如图所示用电压表测灯L两端电压连接正确的是(
)
A．
B．
C．
D．
4．关于电压，下列说法正确的是（　　）
A．因为水能发电，所以水压就是电压
B．只要电路两端有电压，电路中就一定有电流
C．只要电路两端有电流，电路中就一定有电压
D．家庭电路电压不高于36
V

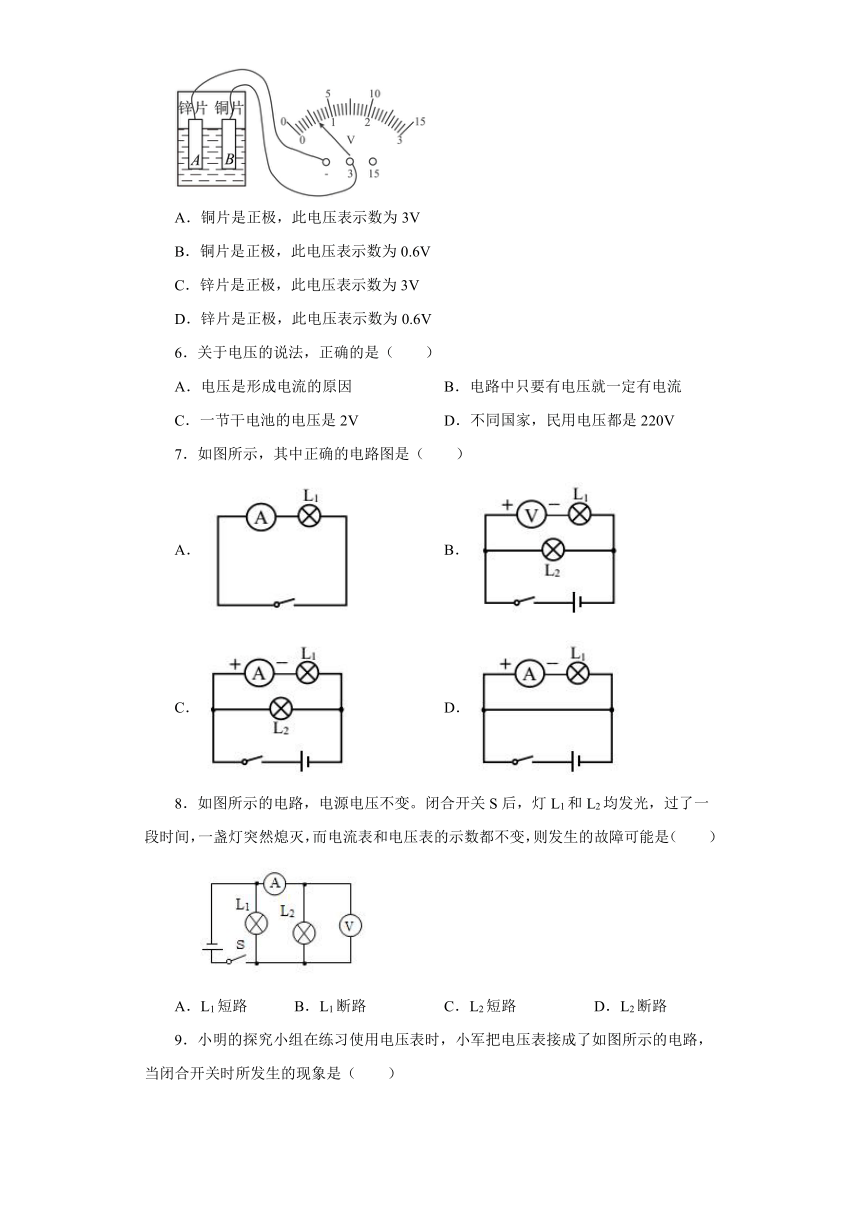

5．如图所示，我们将两片不同的金属片A、B浸在盐水中就可以做成一个原电池。关于此电池，下列说法正确的是（　　）
A．铜片是正极，此电压表示数为3V
B．铜片是正极，此电压表示数为0.6V
C．锌片是正极，此电压表示数为3V
D．锌片是正极，此电压表示数为0.6V
6．关于电压的说法，正确的是（　　）
A．电压是形成电流的原因
B．电路中只要有电压就一定有电流
C．一节干电池的电压是2V
D．不同国家，民用电压都是220V
7．如图所示，其中正确的电路图是（　　）
A．
B．
C．
D．
8．如图所示的电路，电源电压不变。闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（　　）
A．L1短路
B．L1断路
C．L2短路
D．L2断路

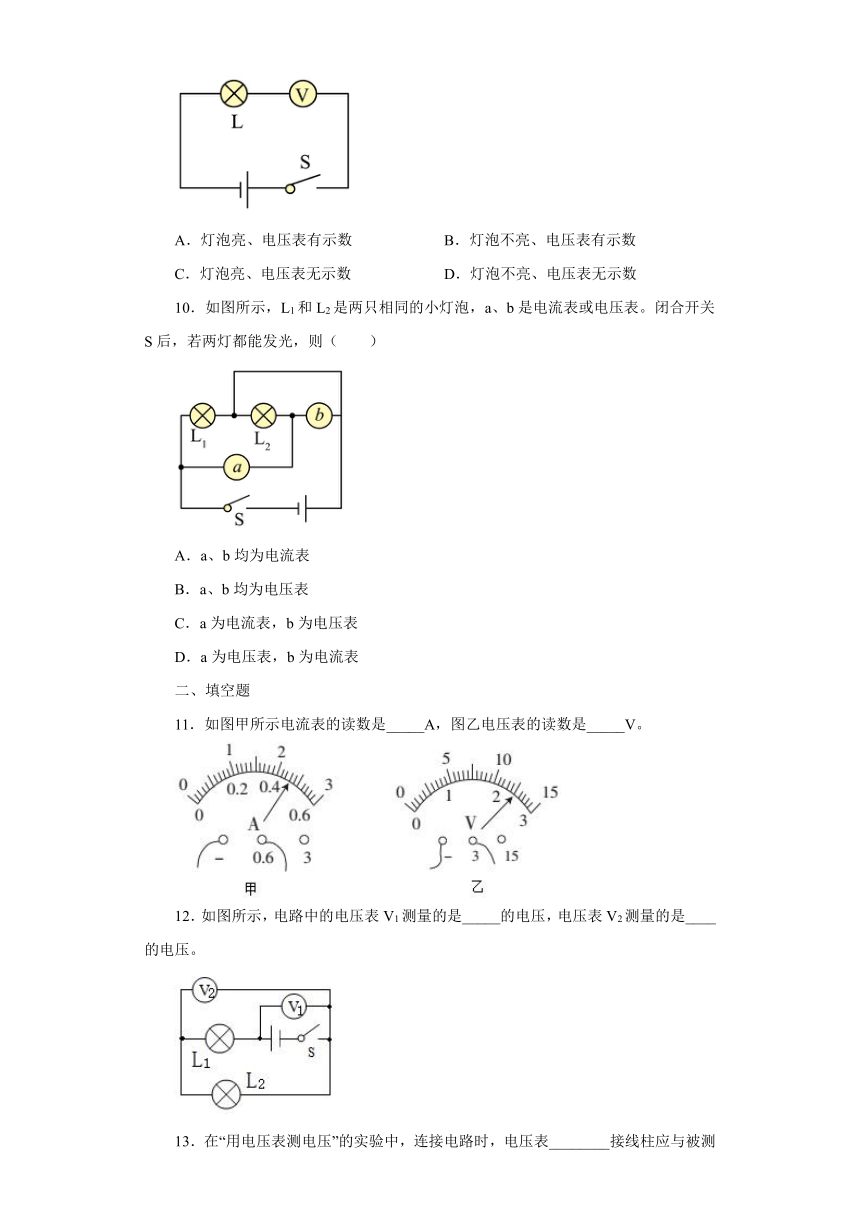

9．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数
B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数
D．灯泡不亮、电压表无示数
10．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
二、填空题
11．如图甲所示电流表的读数是_____A，图乙电压表的读数是_____V。
12．如图所示，电路中的电压表V1测量的是_____的电压，电压表V2测量的是____的电压。
13．在“用电压表测电压”的实验中，连接电路时，电压表________接线柱应与被测导体靠近电源的正极相连（选填“正”或“负”），所测电压不得超出电压表的________。
14．请填写下列物理量的数值，对人体的安全电压是不高于_______V，家庭电路的电压是______V，一节铅蓄电池的电压是_________V。
15．把两种不同的金属片插入柠檬，制成“水果电池”，如图所示、“水果电池”的作用是把_______能转化为_______能。在该图甲中可知A金属片是“水果电池”的_______极，把电压表的表盘放大，电压表的示数如图乙所示，该“水果电池”的电压是_______V。
三、实验题
16．下题图所示是常用的电压表．当使用“一”、“3”两个接线柱时，量程为
______V，它的读数是________V；当使用“一”、“15”两个接线柱时，它的读数是________V．
17．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于_____状态．
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于_____端（选填“A”或“B”），并采用_____的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为_____V．
18．“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
（1）“水果电池”实现的是_________能转化为电能．
（2）根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关．
铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0.50伏
0.55伏
1.00伏
橙
0.75伏
0.78伏
1.05伏
参考答案
1．B
2．C
3．D
4．C
5．B
6．A
7．C
8．B
9．B
10．C
11．0.46
2.5
12．电源
灯L2两端
13．正
量程
14．36
220
2
15．化学
电
正
0.5
16．0~3
2.5
12.5
17．断开
B
试触
2
18．化学
水果种类
极板材料
