15.5串、并联电路中电流的规律同步测试2021—2022学年人教版九年级物理全一册（有答案）

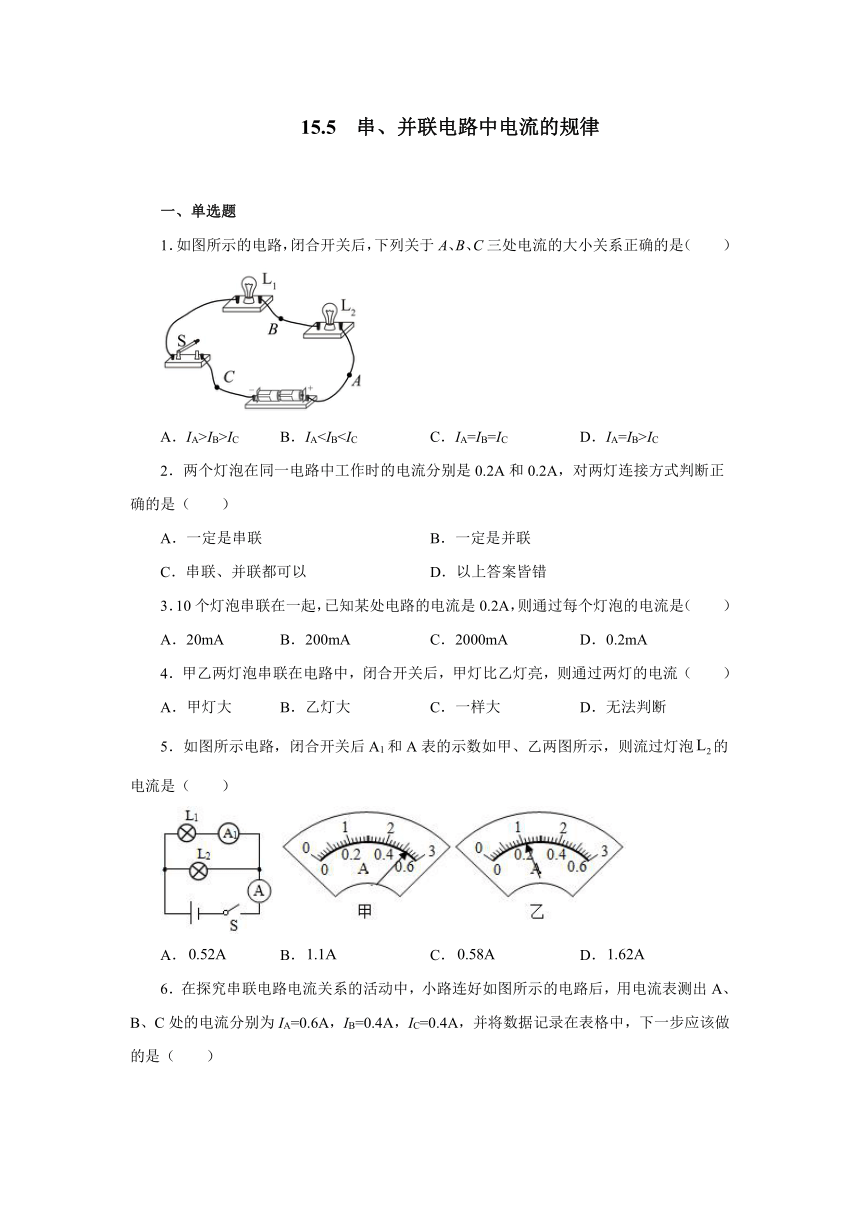

15.5
串、并联电路中电流的规律
一、单选题
1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC
B．IAC．IA=IB=IC
D．IA=IB>IC
2．两个灯泡在同一电路中工作时的电流分别是0.2A和0.2A，对两灯连接方式判断正确的是（
）
A．一定是串联
B．一定是并联
C．串联、并联都可以
D．以上答案皆错
3．10个灯泡串联在一起，已知某处电路的电流是0.2A，则通过每个灯泡的电流是（　　）
A．20mA
B．200mA
C．2000mA
D．0.2mA
4．甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（　　）
A．甲灯大
B．乙灯大
C．一样大
D．无法判断
5．如图所示电路，闭合开关后A1和A表的示数如甲、乙两图所示，则流过灯泡的电流是（
）
A．
B．
C．
D．
6．在探究串联电路电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为IA=0.6A，IB=0.4A，IC=0.4A，并将数据记录在表格中，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．改变电流表的量程或换电流表再测几次
7．在探究“并联电路干路电路与支路电流关系时”，第一条支路电流大约0.3A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是（　　）
A．始终用小量程测支路和干路电流
B．始终用大量程测支路和干路电流
C．用小量程测支路，用大量程测干路
D．大小量程都可以
8．如图所示，电流表A1、A2的示数I1、I2的变化（　　）
A．开关由闭合到断开，I1变小，I2变大
B．开关由闭合到断开，I1不变，I2变大
C．开关由断开到闭合，I1变大，I2变小
D．开关由断开到闭合，I1不变，I2变大
9．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（
）
A．灯泡L1和L2并联
B．电流表A1一定连接“3A”接线柱
C．电流表A1的读数是1.5A
D．通过灯L1的电流为1.2A
10．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（　　）
A．1A、0.4A、0.6A
B．0.4A、0.6A、1A
C．0.6A、1A、0.4A
D．0.6A、0.4A、1A
二、填空题
11．如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L2两端的电压为_____V；通过灯L1的电流______
(大于/小于/等于)通过灯L2的电流．若断开开关，电压表示数______(变大/变小/不变)．
12．一节干电池的电压是________V，家庭电路的电压是________V，对人体安全的电压应不高于________V．一个遥控汽车工作时的电压为6V，可用________节干电池串联起来作为电源．
13．如图所示，当开关闭合后，灯L1、L2是______联，A1、A2的示数分别如图中的（a）（b）所示，则通过L2的电流为______A．
14．小明家中装有一台电视机、一台洗衣机、两盏相同照明灯单个用电器正常工作时的电流分别为500mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯_________盏。
15．两个灯泡的规格分别为“6
V
0.2
A”和“3
V
0.3
A”，将它们串联后接入电路，其总电流不能超过_____A；将它们并联后接入电路，其总电压不能超过____V。
16．如图所示，电流表A1的示数为0.18A，电流表A2的示数为0.58A，通过灯泡L3的电流为0.3A，则通过灯泡L2的电流是___________，电流表A3读数是___________。
三、实验题
17．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，原因是______；
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是（写出一种即可）______；
（3）排除故障后，小明进行实验，并把数据记录在表中：
UAB/V
UBC/V
UAC/V
2.0
2.0
4.0
分析实验数据得出两个实验结论：
①串联电路两端的总电压______各部分电路两端电压之和；
②串联电路中，各部分用电器两端电压相等；
（4）小明和小华对实验进行讨论，小华认为结论②是错误的，造成结论错误的原因可能是______，另外，小明的实验在设计方案上还存在另一个不足之处是______；
（5）两同学改进设计实验方案得出了正确的实验结论。实验结束后，他们应先______，拆除______两端的导线后，再拆除其他导线并整理器材。
18．如图所示为探究并联电路电流特点的实物连接图。
（1）本实验用干电池作为电源，干电池供电时，把_______能转化为电能。
（2）连接电路时，开关应_______．闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路，小明的判断是_______（选填“正确”或“错误”）的。
（3）实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变。他这样连接的目的是为了测量_______灯中的电流。请评价其是否可行？答：_____________。
（4）下表是小明在实验中测得的数据：
a点电流Ia/A
b点电流Ib/A
c点电流Ic/A
0.22
0.16
0.38
根据实验数据小明得出的实验结论是:在并联电路中，干路电流等于各支路电流之和。其不妥之处是_________________。
参考答案
1．C
2．C
3．B
4．C
5．C
6．C
7．C
8．D
9．D
10．A
11．1
等于
变大
12．1.5
220
36
4
13．并
0.24
14．3
15．0.2
3
16．0.4A.
0.88A.
17．电压表没有调零
L1短路（或L2断路）
等于
选用规格相同的灯泡做实验
实验次数也太少，无法避免偶然性
断开开关
电源
18．化学
断开
错误
L2
不可行，电流表正负接线柱接反，指针反偏
实验次数太少，结论可能具有偶然性
