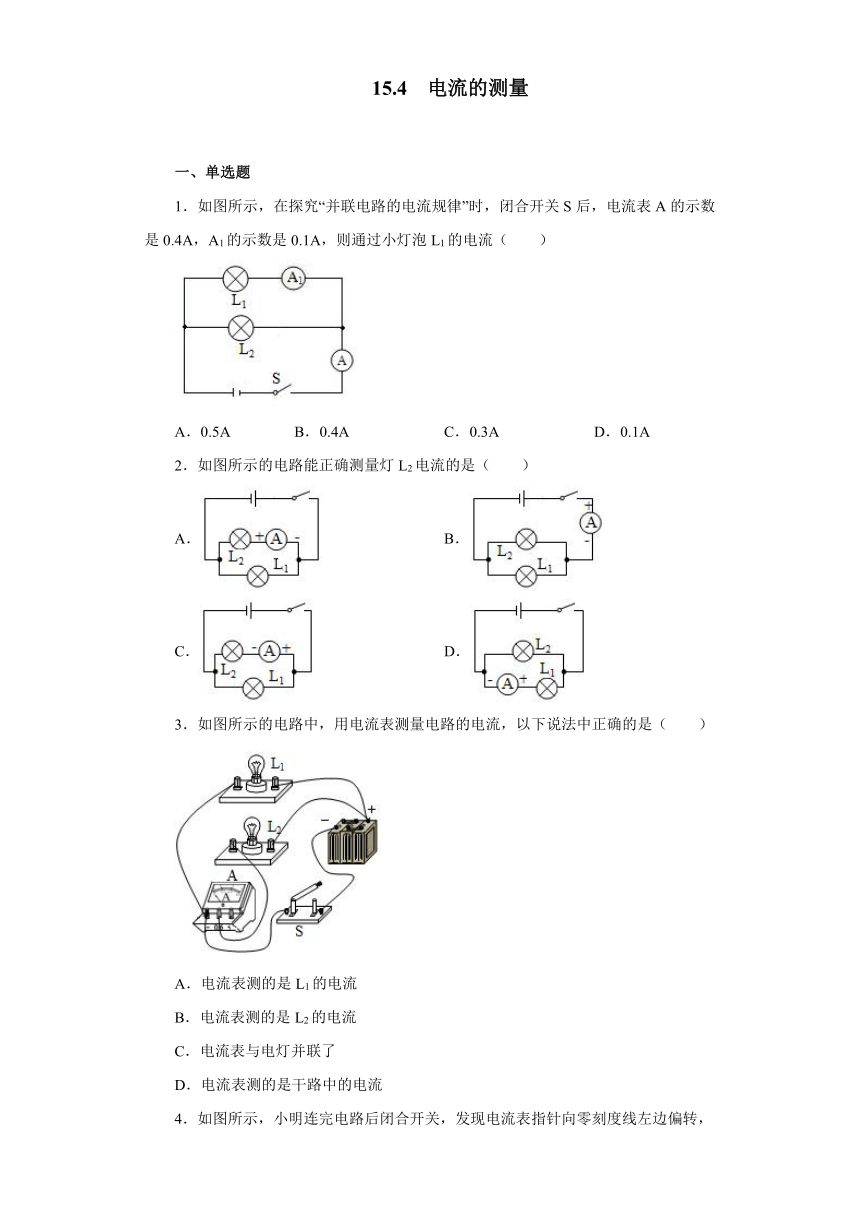

15.4电流的测量同步测试2021—2022学年人教版九年级物理全一册（有答案）

15.4
电流的测量
一、单选题
1．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A
B．0.4A
C．0.3A
D．0.1A
2．如图所示的电路能正确测量灯L2电流的是（　　）
A．
B．
C．
D．
3．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流

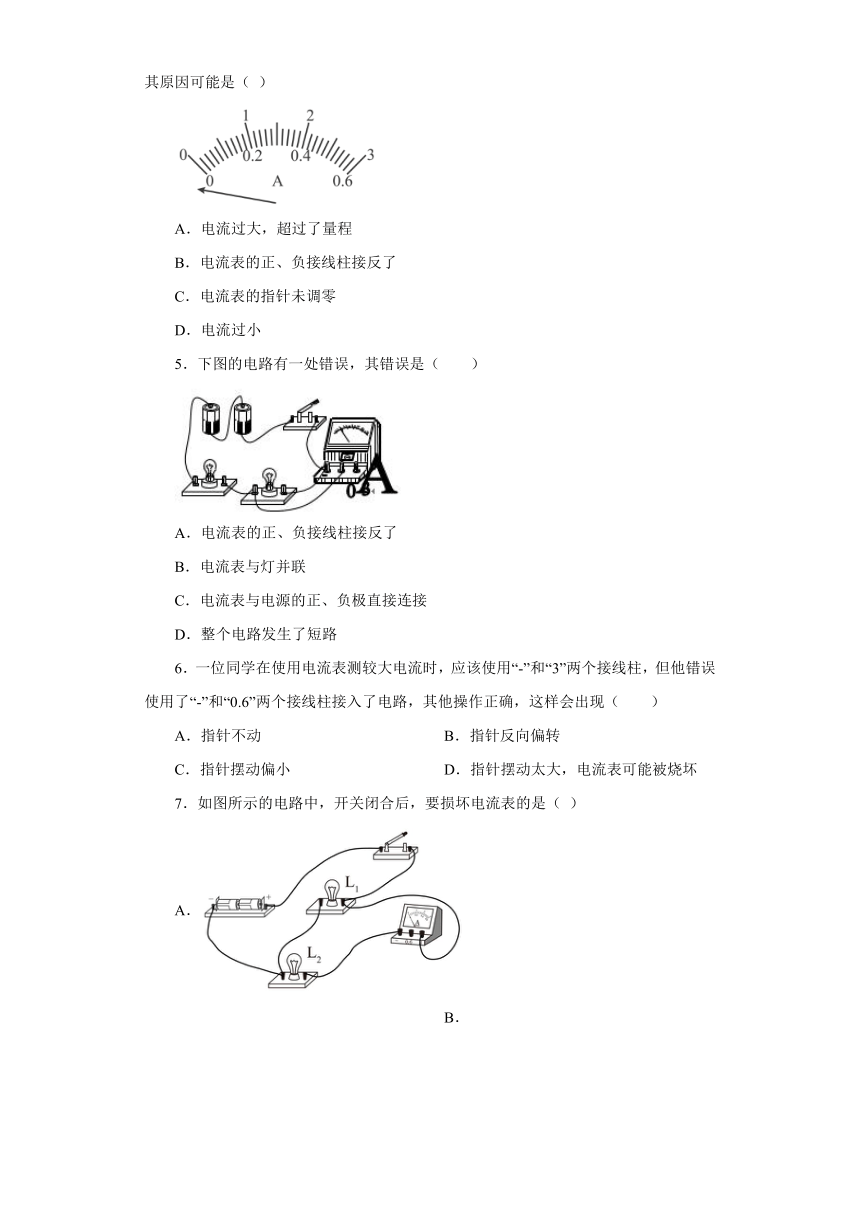

4．如图所示，小明连完电路后闭合开关，发现电流表指针向零刻度线左边偏转，其原因可能是（
）
A．电流过大，超过了量程
B．电流表的正、负接线柱接反了
C．电流表的指针未调零
D．电流过小
5．下图的电路有一处错误，其错误是（　　）
A．电流表的正、负接线柱接反了
B．电流表与灯并联
C．电流表与电源的正、负极直接连接
D．整个电路发生了短路
6．一位同学在使用电流表测较大电流时，应该使用“-”和“3”两个接线柱，但他错误使用了“-”和“0.6”两个接线柱接入了电路，其他操作正确，这样会出现（　　）
A．指针不动
B．指针反向偏转
C．指针摆动偏小
D．指针摆动太大，电流表可能被烧坏

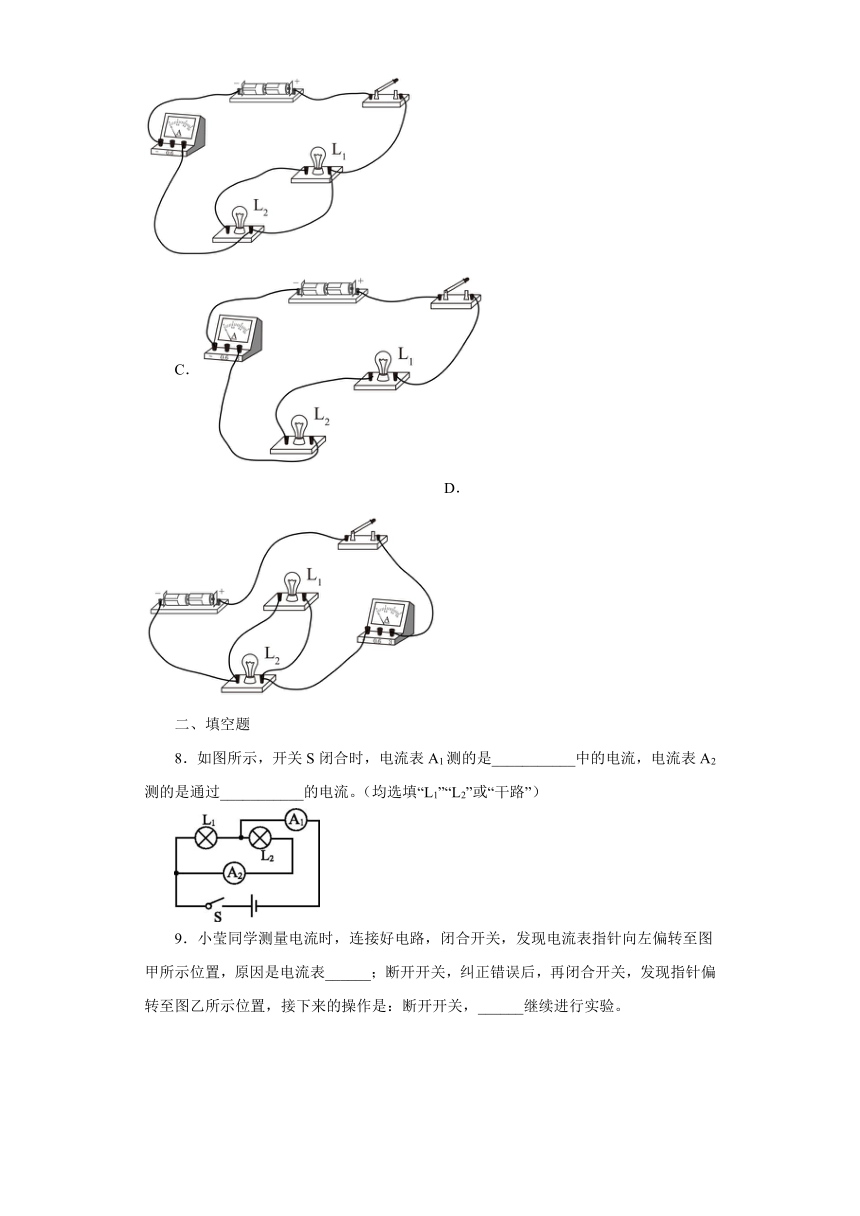

7．如图所示的电路中，开关闭合后，要损坏电流表的是（
）
A．
B．
C．
D．
二、填空题
8．如图所示，开关S闭合时，电流表A1测的是___________中的电流，电流表A2测的是通过___________的电流。（均选填“L1”“L2”或“干路”）
9．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
10．将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与
_____
(填“A”或“B”)相连；若电路中电流约为0.4
A，则电流表的量程应选用
_____
A．
11．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是
____________
，他接下来的做法是
____________
。
12．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____________；
乙同学的问题：_____________；
丙同学的问题：_____________；
13．如图所示电流表，当采用量程测量时，其读数为______；当改用的量程后，指针仍在图中位置，这时的读数是______．
14．根据所学知识完成下面的填空：
(1)电流可用电流表来测量，其在电路图中的符号是。如图是实验室常用的电流表，它有3个接线柱，其中1个负接线柱，2个正接线柱，接线时只能接一个正接线柱，一个负接线柱。
(2)如果接“﹣”和“”这两个接线柱，则量程为0~0.6A，每大格表示0.2A，每小格表示0.02A，即分度值为0.02A；
(3)如果接“﹣”和“”这两个接线柱，则量程为______A，每大格表示______A，每小格表示______A，即分度值为______A；
电流表的使用规则：
(4)使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零。
要估计被测电流的大小，被测电流不能超过电流表的量程，如不能估计被测测电流的大小，要先用大量程进行试触。根据指针偏转情况选择合适的量程；
(5)电流表要______联在电路中；
(6)电流要从电流表的______接线柱流入______接线柱流出。如果接线柱接反，则指针会反向偏转，这样极易损坏电流表；
(7)电流表不允许不经过用电器接在电源两极上。电流表直接接在电源两极上，相当于______，这样电路中的电流______，造成的后果是______。
电流表的读数：
根据接线情况认清量程和分度值，再看指针偏转了多少格，然后读数。
三、实验题
15．在“用电流表测电流”实验中，连接电路时，开关应___，电流表应_____在待测电路中（选填“串联”或“并联”），并使电流从电流表_____接线柱流入。
16．小华要进行物理实验，到学校物理实验室领取器材时看到一种仪表，这个仪表有两个接线柱，表盘如图所示．请你根据已有的知识基础为小华判断：
（1）该仪表是测量
______
的仪表；
（2）它的量程是
______
；
（3）如图它的示数为
______
；
（4）使用它需要注意什么？（说出一点即可）
______
．
17．在用电流表测电流的实验中：
（1）连接电路时，开关应______，电流表应先用______量程试触；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯______的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA；
（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是
_______
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
18．在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
(1)在连接电路时，开关应处于______状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是______；
(2)已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整；______
(3)若正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为______A。
参考答案
1．D
2．C
3．B
4．B
5．B
6．D
7．B
8．干路
L2
9．正负接线柱反接
改接小量程
10．A
0～0.6
11．电流表的接入的量程太大
断开开关，将电流表改接到小量程
12．电流表的正负接线柱接反了
所选的量程太大
所选的量程太小
13．0.5
2.5
14．0~3
1
0.1
0.1
串
正
负
短路
非常大
烧坏电流表
15．断开
串联
+
16．
电流
0～30mA
22mA
电流表不能直接接在电源两极上
17．断开
大
L2
460
C
18．断开
调零
0.36
