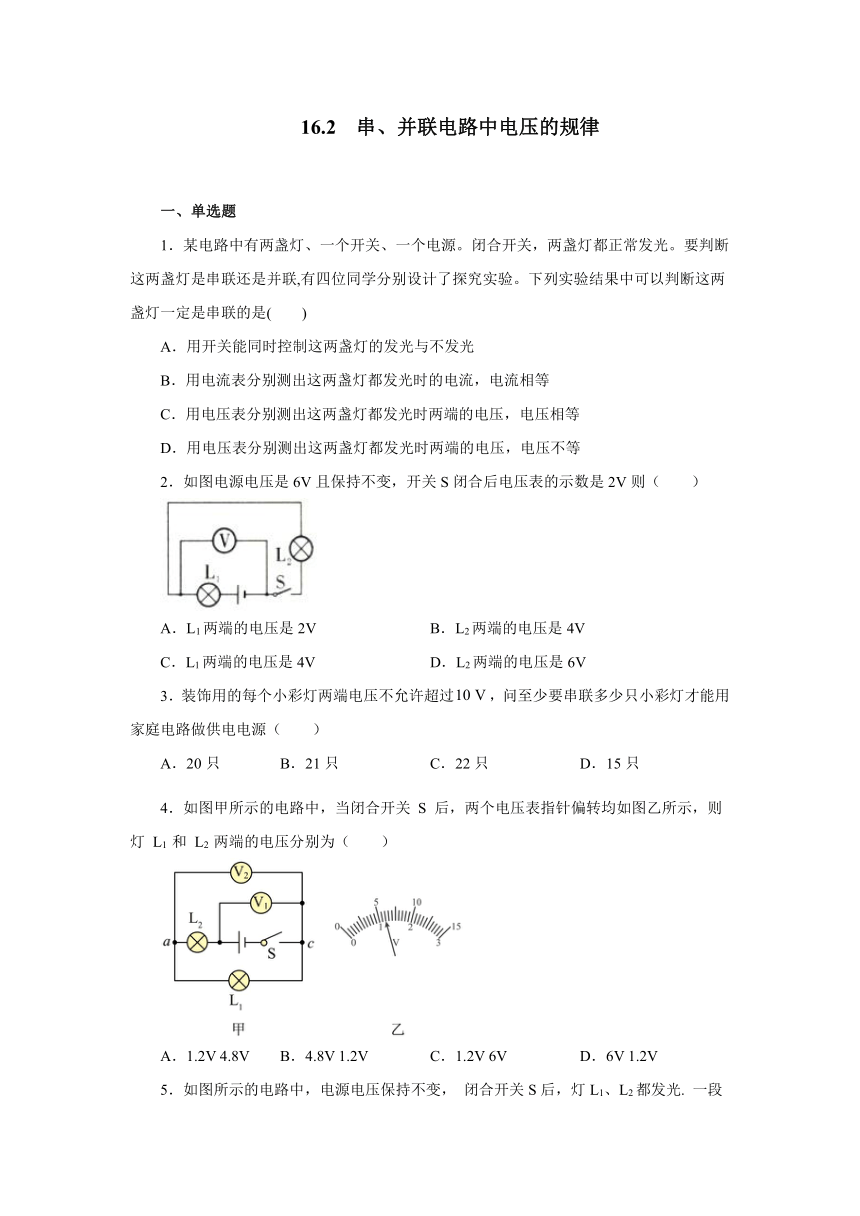

16.2串、并联电路中电压的规律同步测试2021—2022学年人教版九年级物理全一册（有答案）

16.2
串、并联电路中电压的规律
一、单选题
1．某电路中有两盏灯、一个开关、一个电源。闭合开关，两盏灯都正常发光。要判断这两盏灯是串联还是并联,有四位同学分别设计了探究实验。下列实验结果中可以判断这两盏灯一定是串联的是(
)
A．用开关能同时控制这两盏灯的发光与不发光
B．用电流表分别测出这两盏灯都发光时的电流，电流相等
C．用电压表分别测出这两盏灯都发光时两端的电压，电压相等
D．用电压表分别测出这两盏灯都发光时两端的电压，电压不等
2．如图电源电压是6V且保持不变，开关S闭合后电压表的示数是2V则（　　）
A．L1两端的电压是2V
B．L2两端的电压是4V
C．L1两端的电压是4V
D．L2两端的电压是6V
3．装饰用的每个小彩灯两端电压不允许超过，问至少要串联多少只小彩灯才能用家庭电路做供电电源（
）
A．20只
B．21只
C．22只
D．15只
4．如图甲所示的电路中，当闭合开关
S
后，两个电压表指针偏转均如图乙所示，则灯
L1
和
L2
两端的电压分别为（　　）
A．1.2V
4.8V
B．4.8V
1.2V
C．1.2V
6V
D．6V
1.2V

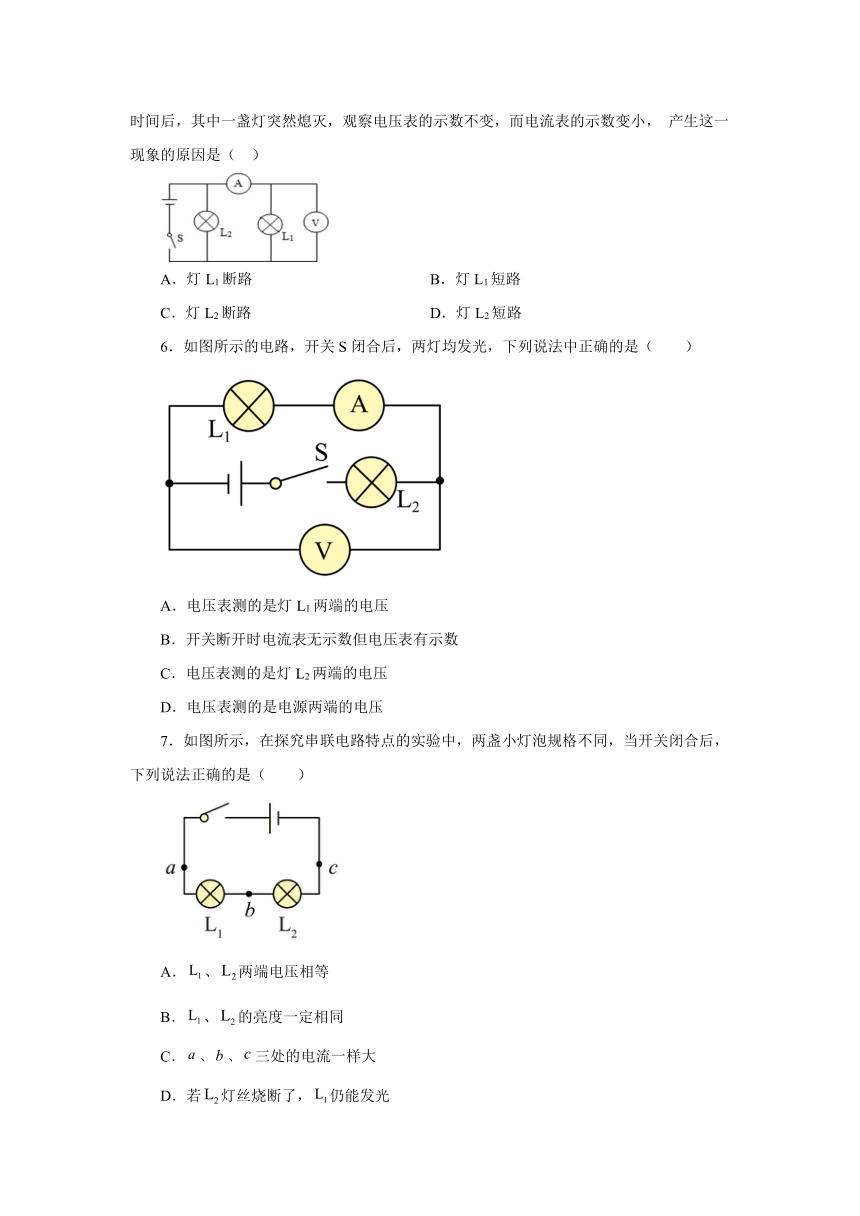

5．如图所示的电路中，电源电压保持不变，
闭合开关S后，灯L1、L2都发光.
一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小，
产生这一现象的原因是（
）
A．灯L1断路
B．灯L1短路
C．灯L2断路
D．灯L2短路
6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（　　）
A．电压表测的是灯L1两端的电压
B．开关断开时电流表无示数但电压表有示数
C．电压表测的是灯L2两端的电压
D．电压表测的是电源两端的电压
7．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等
B．、的亮度一定相同
C．、、三处的电流一样大
D．若灯丝烧断了，仍能发光

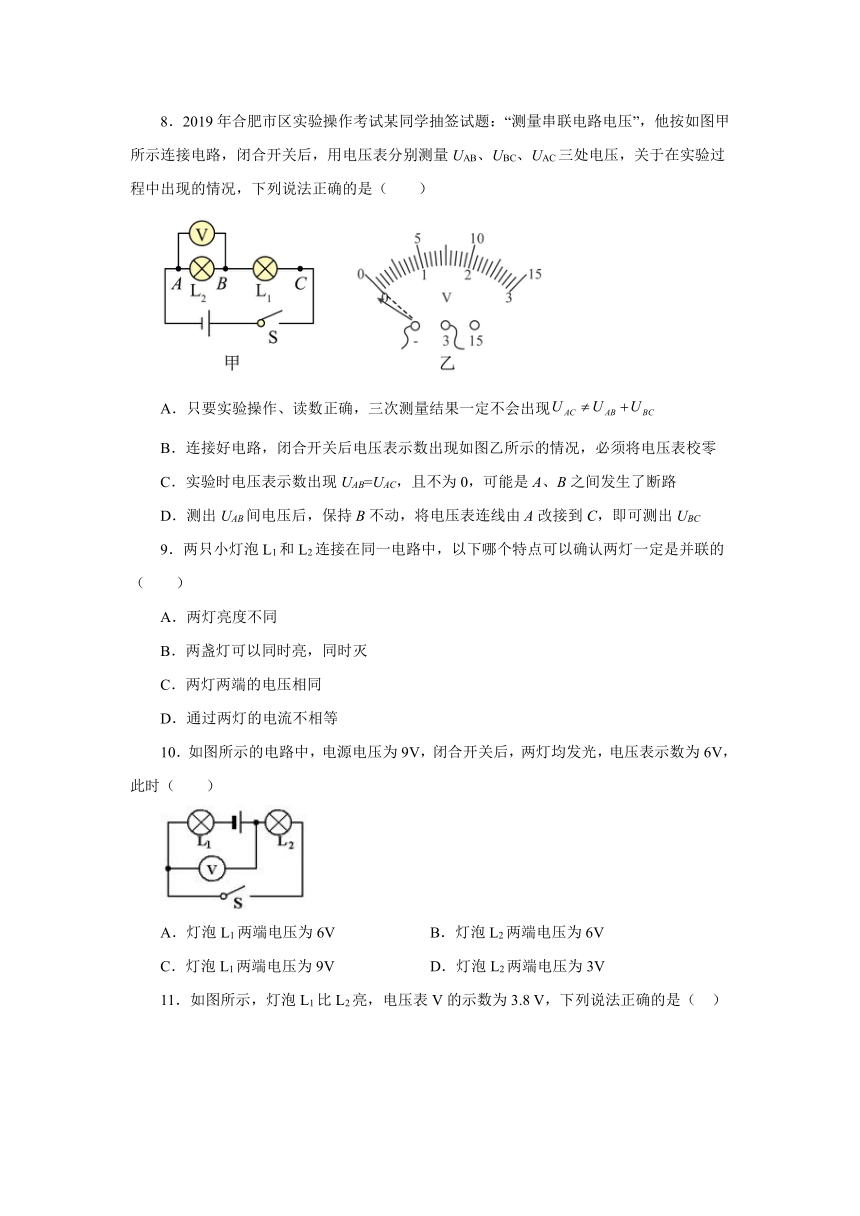

8．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
9．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（　　）
A．两灯亮度不同
B．两盏灯可以同时亮，同时灭
C．两灯两端的电压相同
D．通过两灯的电流不相等
10．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V
B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V
D．灯泡L2两端电压为3V
11．如图所示，灯泡L1比L2亮，电压表V的示数为3.8
V，下列说法正确的是（
）
A．V1示数为3.8
V
B．V1示数大于3.8V
C．V2示数小于3.8
V
D．V2示数大于3.8V
二、填空题
12．如图所示，电源电压为6V，闭合开关S后，发现两灯均不亮。仔细检查发现灯泡Ll的灯丝断了，其它部分均正常。这时若用电压表测量b、c两点间的电压，其示数应为_____V；若将L1换为正常发光的灯泡，用电压表V1测出它两端的电压为4V，则用电压表V2测出L2两端的电压应为______V。
13．节日小彩灯20个串联在一起，接在家庭220V电源上。测得插头处的电流为200mA，则右数第二个小彩灯中电流是______mA，它两端电压是________V。
14．一般照明电路的电压为______V，只有不高于______V的电压对人体是安全的．将8节干电池串联起来组成一个电池组，此电池组的总电压是______V，用这一电池组给3只相同的灯泡串联而成的电路供电．每只灯泡两端的电压为______V．
15．某同学连接的电路如图，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为
______
V，L2两端的电压为
______
V。
16．如图甲所示的电路，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则电压表V2测量的是______
(选填“L1”或“L2”或“电源”)两端的电压，L1两端的电压为______V，L2两端的电压为______V。
17．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是_______V，电源电压是_______V。
三、实验题
18．小阳同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
(1)连接电路前，小阳发现电压表指针如图乙所示，接下来他要对电压表进行的操作是_____。
(2)问题解决后，他用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1L2两端的总电压UAC，再做两次实验，将三次测出的电压填入下表。
实验次数
UAB
UBC
UAC
第一次
0.8
2.2
3
第二次
10
2.0
3
第三次
1.2
1.8
3
请根据他的实验过程和有关数据回答下列问题：
①上面设计的表格中存在的不足之处是_____。
②第_____次实验读取数据有明显错误，错误的原因是_____。
③改正错误后，分析数据归纳得出实验结论是_____。
④每次实验中所用两灯泡的规格_____（选填“相同”或“不同”）；你判断的依据是_____。
参考答案
1．D
2．C
3．C
4．A
5．A
6．A
7．C
8．C
9．D
10．B
11．A
12．6
2
13．200
11
14．220
36
12
4
15．4
2
16．L1
1.8
7.2
17．4
6
18．调零
漏掉单位
二
记录结果为1.0时误记为10
串联电路两端的总电压等于各部分电路两端的电压之和
不同
两灯泡两端的电压不等
