一、单选题

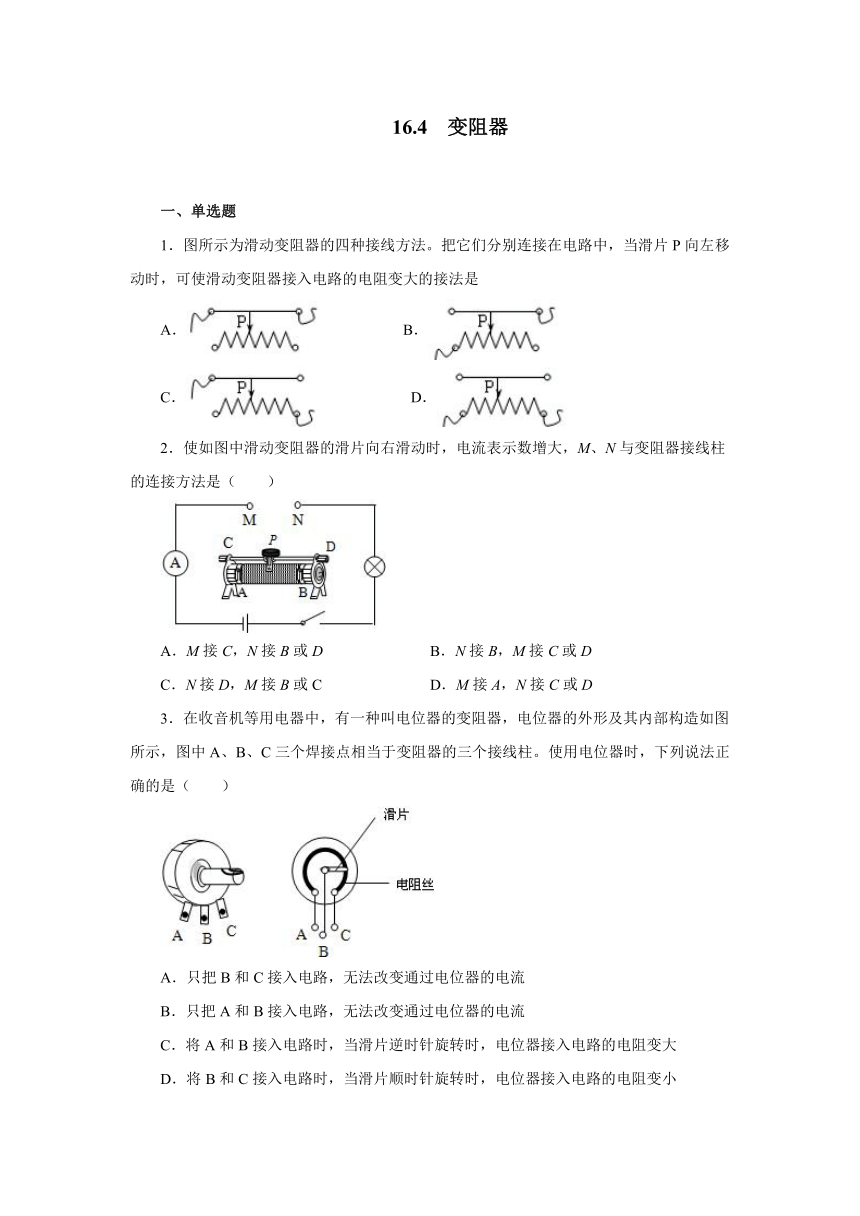

1．图所示为滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．
B．
C．
D．
2．使如图中滑动变阻器的滑片向右滑动时，电流表示数增大，M、N与变阻器接线柱的连接方法是（　　）
A．M接C，N接B或D
B．N接B，M接C或D
C．N接D，M接B或C
D．M接A，N接C或D
3．在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大
D．将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小

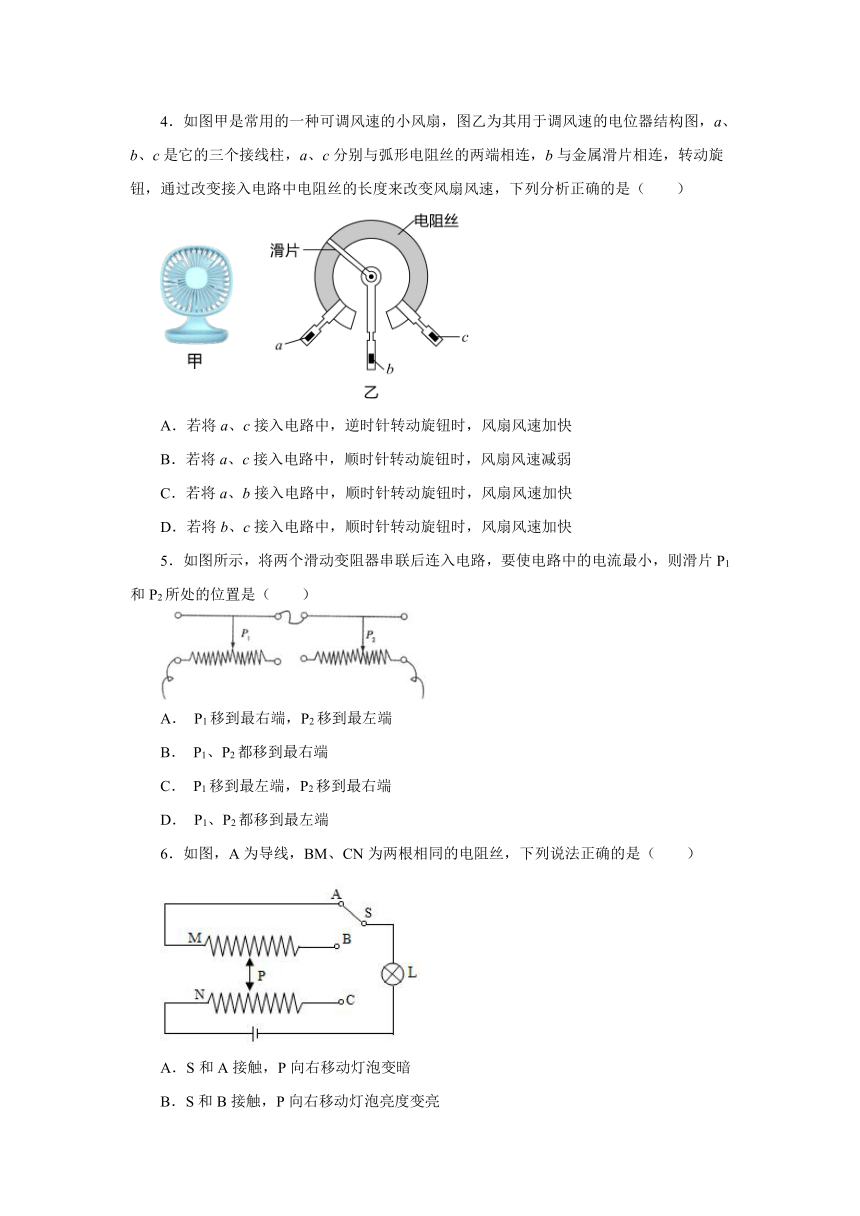

4．如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（　　）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
5．如图所示，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1和P2所处的位置是（
）
A．
P1移到最右端，P2移到最左端
B．
P1、P2都移到最右端
C．
P1移到最左端，P2移到最右端
D．
P1、P2都移到最左端
6．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗

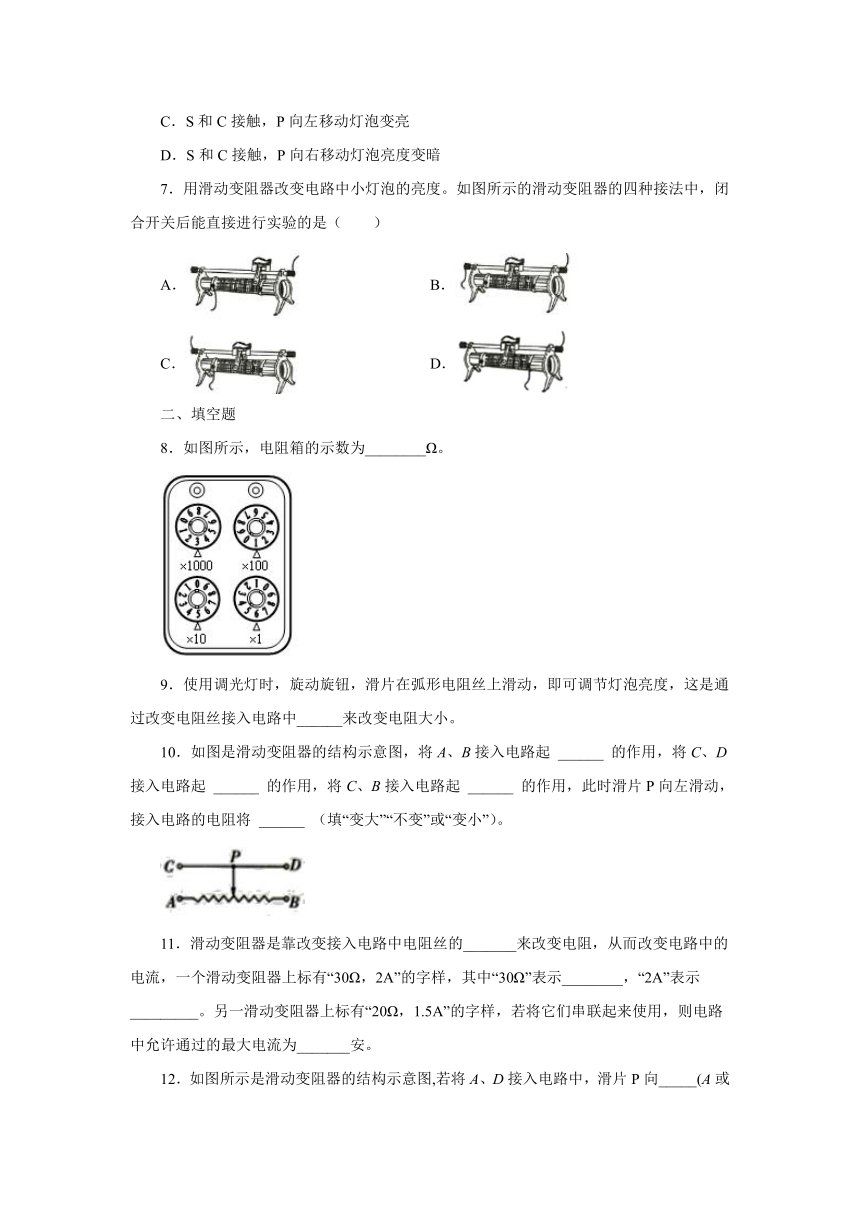

7．用滑动变阻器改变电路中小灯泡的亮度。如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（　　）
A．
B．
C．
D．
二、填空题
8．如图所示，电阻箱的示数为________Ω。
9．使用调光灯时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过改变电阻丝接入电路中______来改变电阻大小。
10．如图是滑动变阻器的结构示意图，将A、B接入电路起
______
的作用，将C、D接入电路起
______
的作用，将C、B接入电路起
______
的作用，此时滑片P向左滑动，接入电路的电阻将
______
（填“变大”“不变”或“变小”）。
11．滑动变阻器是靠改变接入电路中电阻丝的_______来改变电阻，从而改变电路中的电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示________，“2A”表示_________。另一滑动变阻器上标有“20Ω，1.5A”的字样，若将它们串联起来使用，则电路中允许通过的最大电流为_______安。
12．如图所示是滑动变阻器的结构示意图,若将A、D接入电路中，滑片P向_____(A或B)端移动时，接入电路中的电阻将减小；M、N间接入图中的滑动变阻器，当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将______（填“变大”“变小”或“不变”）。
13．如图所示为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当逆时针旋转触片d时，灯泡变暗，则应将接线柱___（选填：“a、b”、“b、c”或“a、c”）。
14．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，油量表是由______改装而成的（选填“电流表”、“电压表”），油位越高流过的电流______（选填“越大”、“越小”、“不变”）。
15．如图所示的装置中，滑动变阻器标有“20Ω、0.5A”字样，连接情况如图所示。
(1)闭合开关前，应将滑片移动到端______（选填“A”“B”）；
(2)闭合开关后，当滑片向左移动时，电流表的示数变______（选填“大”或“小”）。
三、实验题
16．如图所示，是一位同学设计的风力测定仪，O是转动轴，OC是金属杆，下面连着一块受风板，无风时，OC是竖直的，风越大，OC杆偏转角度越大，AB是一段弧形电阻，P点是金属杆与弧形电阻相接触的点．
(1)金属杆OC与弧形电阻组合相当于一个________________．
(2)测风力时，是通过观察____________________来知道风力的大小．
(3)如果风力变化不大，现象不明显，你想采取_____________________________措施使现象更明显．
17．如图所示，按下列要求连接实物，并在虚线框内画出相应的电路图．
(1)用电流表测量通过小灯泡的电流；
(2)用电压表测量小灯泡两端的电压；
(3)用滑动变阻器改变灯泡的亮度，当滑片向左移动时，灯泡变亮．
参考答案
1．C
2．B
3．D
4．D
5．A
6．A
7．A
8．3156
9．长度的大小
10．定值电阻
导线（或短路）
可变电阻
变大
11．长度
该变阻器的最大电阻是30
该滑动变阻器允许通过的最大电流是2A
1.5
12．A
不变
13．b、c
14．电压表
越小
15．B
大
16．滑动变阻器
灯泡亮度
在电路中串联一个电流表
