4.5电压的测量同步练习（含解析）

电压的测量

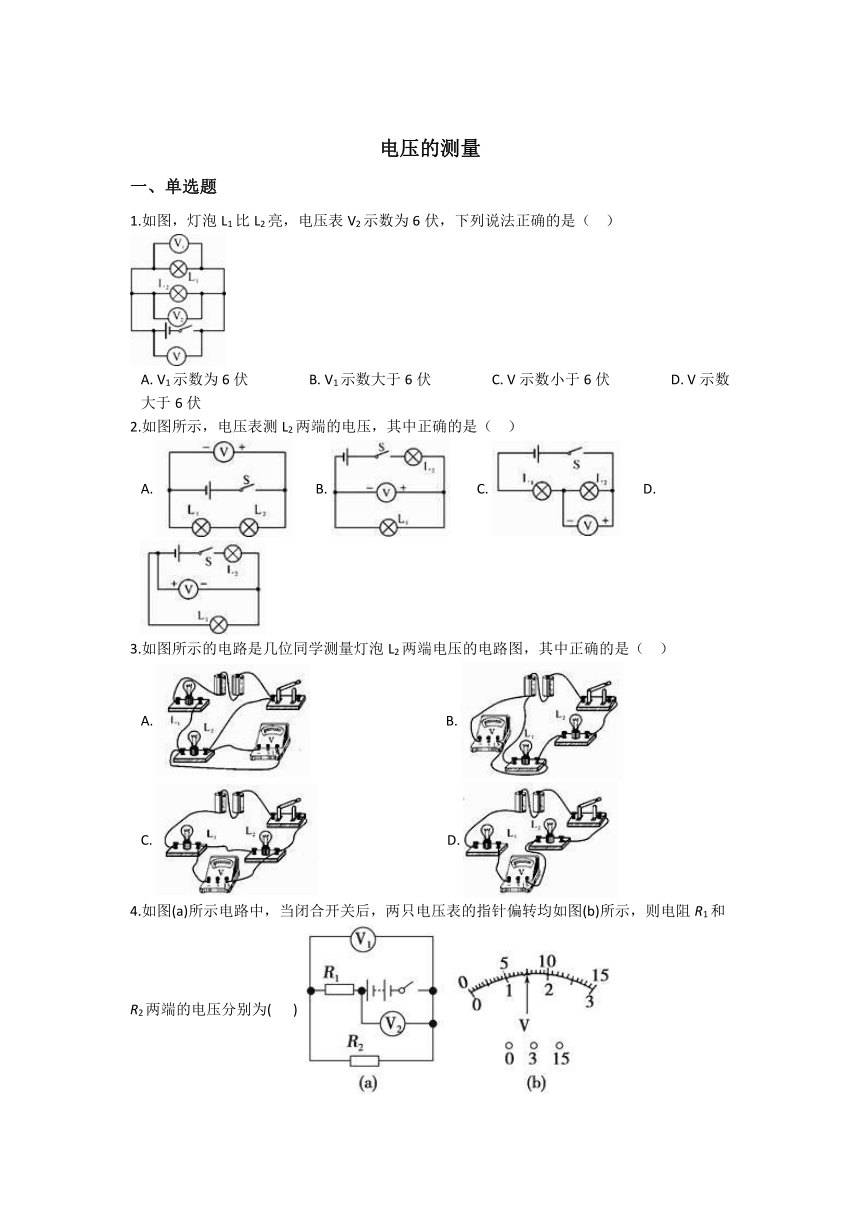

一、单选题
1.如图，灯泡L1比L2亮，电压表V2示数为6伏，下列说法正确的是（
）
A. V1示数为6伏 B. V1示数大于6伏 C. V示数小于6伏 D. V示数大于6伏
2.如图所示，电压表测L2两端的电压，其中正确的是（
）
A. B. C. D.
3.如图所示的电路是几位同学测量灯泡L2两端电压的电路图，其中正确的是（
）
A. B.
C. D.
4.如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为(
)
A. 6
V
1.5
V B. 7.5
V
1.5
V C. 1.5
V
7.5
V D. 1.5
V
6
V

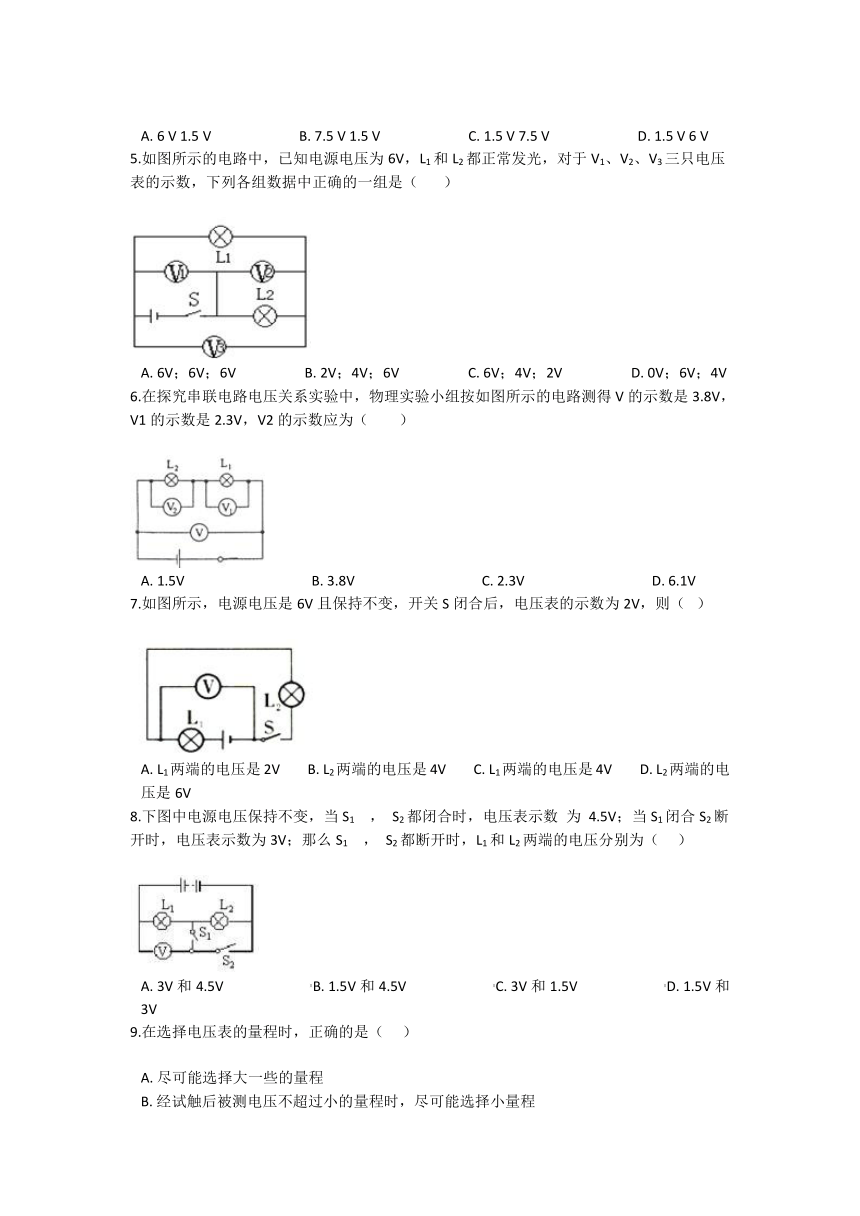

5.如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（
）
A. 6V；6V；6V B. 2V；4V；6V C. 6V；4V；2V D. 0V；6V；4V
6.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（　　）
A. 1.5V B. 3.8V C. 2.3V D. 6.1V
7.如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数为2V，则（
）
A. L1两端的电压是2V B. L2两端的电压是4V C. L1两端的电压是4V D. L2两端的电压是6V
8.下图中电源电压保持不变，当S1
，
S2都闭合时，电压表示数
为
4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1
，
S2都断开时，L1和L2两端的电压分别为（
）
A. 3V和4.5V B. 1.5V和4.5V C. 3V和1.5V D. 1.5V和3V
9.在选择电压表的量程时，正确的是（
）
A. 尽可能选择大一些的量程
B. 经试触后被测电压不超过小的量程时，尽可能选择小量程
C. 尽管选用的量程不同，但对测量结果毫无影响
D. 为使测量结果更精确，量程选得越小越好

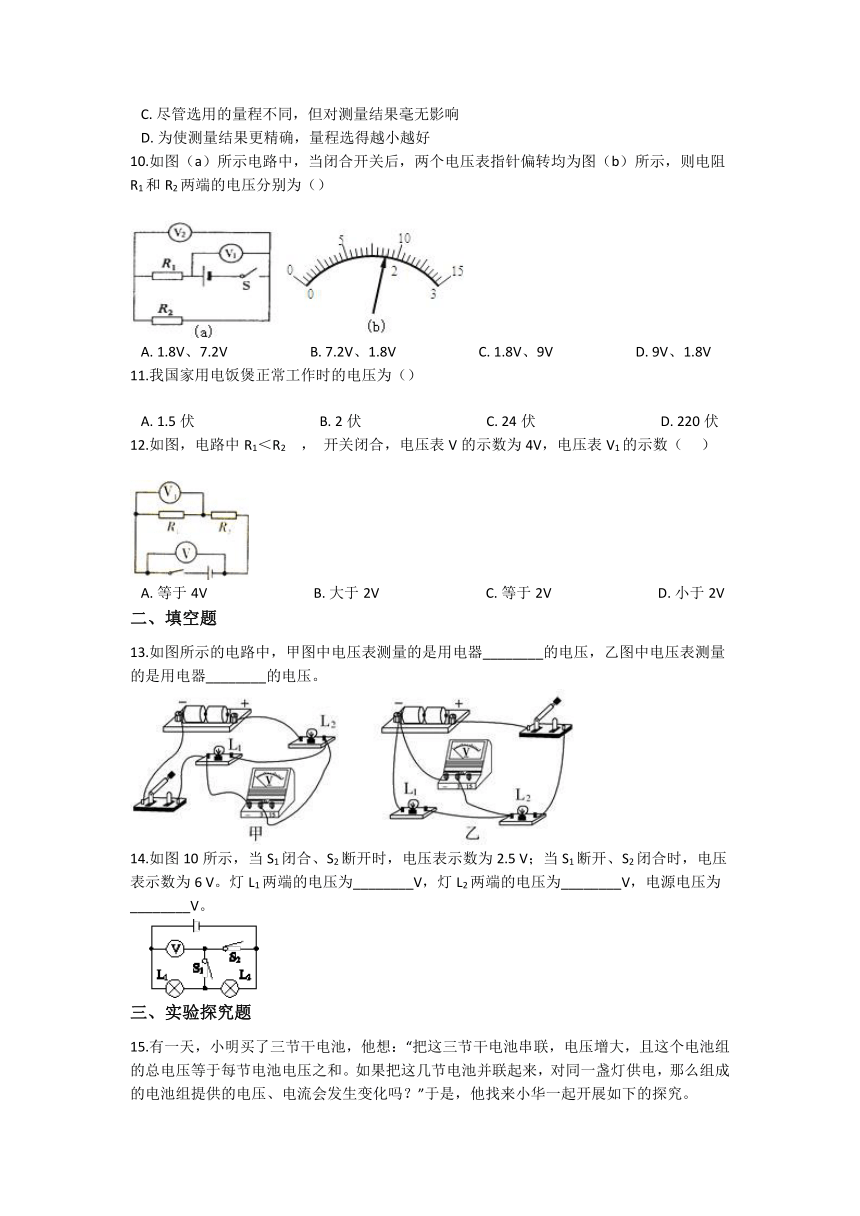

10.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）
A. 1.8V、7.2V B. 7.2V、1.8V C. 1.8V、9V D. 9V、1.8V
11.我国家用电饭煲正常工作时的电压为（）
A. 1.5伏 B. 2伏 C. 24伏 D. 220伏
12.如图，电路中R1＜R2
，
开关闭合，电压表V的示数为4V，电压表V1的示数（
）
A. 等于4V B. 大于2V C. 等于2V D. 小于2V
二、填空题
13.如图所示的电路中，甲图中电压表测量的是用电器________的电压，乙图中电压表测量的是用电器________的电压。
14.如图10所示，当S1闭合、S2断开时，电压表示数为2.5
V；当S1断开、S2闭合时，电压表示数为6
V。灯L1两端的电压为________V，灯L2两端的电压为________V，电源电压为________V。

三、实验探究题

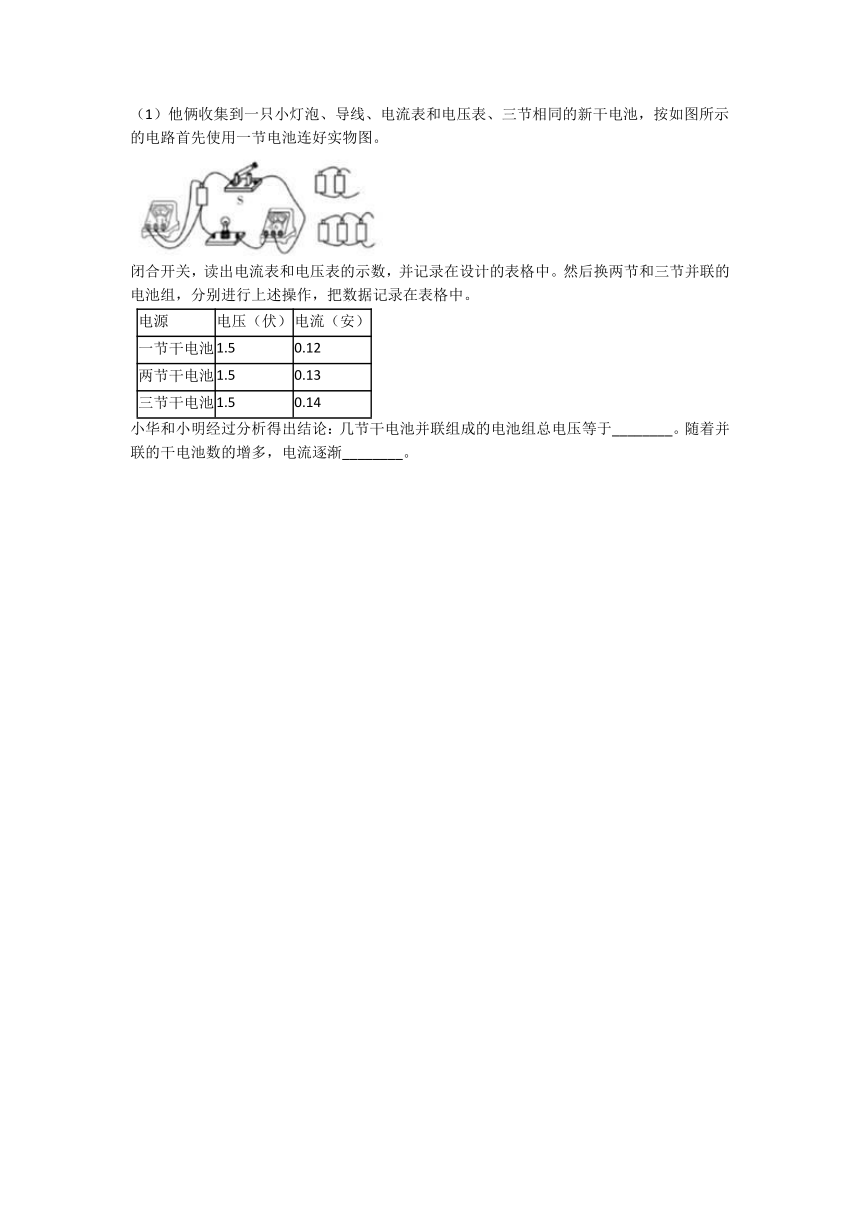

15.有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和。如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？”于是，他找来小华一起开展如下的探究。
（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图所示的电路首先使用一节电池连好实物图。
闭合开关，读出电流表和电压表的示数，并记录在设计的表格中。然后换两节和三节并联的电池组，分别进行上述操作，把数据记录在表格中。
电源
电压（伏）
电流（安）
一节干电池
1.5
0.12
两节干电池
1.5
0.13
三节干电池
1.5
0.14
小华和小明经过分析得出结论：几节干电池并联组成的电池组总电压等于________。随着并联的干电池数的增多，电流逐渐________。
答案解析部分
一、单选题
1.【答案】
A
【解析】【分析】并联电路各支路两端的电压相等.
【解答】根据电路图可知，两灯泡并联，电压表V1测量L1两端电压，电压表V2测量L2两端电压，电压表V测量电源电压，由于并联电路两端电压相等，所以三个电压表的示数相等，都为6V．
故答案为：A．
2.【答案】
C
【解析】【分析】根据电压表的使用规则分析：①电压表要并联在电路中；
②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．
③被测电压不要超过电流表的量程（可以采用试触的方法来看是否超过量程）．
【解答】A、电压表连在电源的两极上，测的是电源电压，故A错误；
B、电压表并联在L1的两端，测L1的两端的电压，故B错误；
C、电压表并联在L2的两端，因此电压表测L2的两端的电压，故C正确；
D、电压表并联在L1的两端，且正负接线柱接反了，故D错误．
故选C．
3.【答案】
C
【解析】【分析】判断电压表的连接是否正确，一是电压表要与被测的小灯泡并联，二是电压表的接线柱要保证正进负出，三是被测电压不能超过量程．
【解答】A、电压表与L2并联，测量的是L2两端的电压，但正负接线柱接反了，并且开关没有接入电路，因此此图连接不正确；
B、电压表与L1并联，测量的是L1两端的电压，因此此图连接不正确；
C、电压表与L2并联，测量的是L2两端的电压，此图连接正确；
D、电压表与L1、L2串联串联在电路中，因此此图连接不正确．
故答案为：C．
4.【答案】
A
【解析】【分析】由图a可知，电阻R1与R2串联，电压表V2测两电阻串联电压，即电源电压。电压表V1测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出两电阻两端的电压。
【解答】（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；
（2）电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V。
故答案为：A
5.【答案】
C
【解析】【解答】根据电路图可知，两个灯泡串联，电压表V1测量电源电压，电压表V2测量L2两端电压，电压表V3测量L1两端电压，故电压表V1的示数为6V；又因为串联电路两端电压等于各部分电压之和，所以电压表V2、V3的示数和等于6V，故ABD错误，C正确。
故选C
【分析】本题关键是搞清楚各个电压表所测电压。
6.【答案】
A
【解析】【解答】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为U2=3.8V-2.3V=1.5V。
故选A
【分析】串联电路中总电压等于串联各用电器两端电压之和。
7.【答案】
C
【解析】【解答】由图可知，灯泡L1与L2串联，电压表测灯泡L2的电压。所以，L2两端的电压是U2=2V，由串联电路电压的特点可知，L1两端的电压是U1=U-U2=6V
-2V
=4V。
故选C
【分析】串联电路中总电压等于串联各用电器两端电压之和。
8.【答案】
C
【解析】【解答】当S1
，
S2都闭合时，L2短路，电压表测电源电压为
4.5V；
当S1闭合S2断开时，L1和L2串联，电压表测L1的电压为3V；
S1
，
S2都断开时，L1和L2仍然串联，L1两端的电压为为3V，L2两端的电压为U2=U-U1=
4.5V-3V=1.5V。
故选C
【分析】本题考查串联电路的电压规律，串联电路中总电压等于各用电器两端电压之和。
9.【答案】
B
【解析】【解答】A在选择电压表的量程时，只要不超过量程，要选小一些的量程，目的是为了测量更准确，故A错误；B在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量．故B正确；C在不烧坏电压表的前提下，选择小量程读数更加精确，故C错误；D尽量选择小量程要有前提，就是不烧坏电压表，故D错误。
故选B
【分析】本题考查电压表的使用，电压表的使用方法是电学中必须掌握的一种仪器。
10.【答案】
B
【解析】【解答】根据电路图可知：电路为串联电路，电压表V1测电源电压（U）；电压表V2测电阻R2的电压（U2）；
两个电压表指针偏转角度相同，根据串联电路的电压规律：U=U1+U2；
可知V1是量程0～15V，对应的分度值为0.5V；读数为9V，即U=9V；
V2是量程0～3V，对应的分度值为0.1V；读数为1.8V，即U2=1.8V；
故电阻R1两端电压U1=U﹣U2=9V﹣1.8V=7.2V；
故电阻R1和R2两端的电压分别为7.2V和1.8V；
故B正确；ACD错误；
故选B．
【分析】（1）看清电路的连接方式，明确两个电压表所测的电压是哪部分电路的电压；串联电路的电压规律为：U=U1+U2；（2）对于电压表的读数，要看清所选的量程和分度值；若电压表量程为0～15V，对应的分度值为0.5V；若电压表量程为0～3V，对应的分度值为0.1V．
11.【答案】
D
【解析】【解答】我国家庭电路的电压是220V，电饭煲正常工作时的电压为220V．
故选D．
【分析】本题依据对生活中常见电压值的了解写出答案．
12.【答案】
D
【解析】【解答】
已知R1＜R2
，
电压表V的示数为4V，即电源电压为4V，电压表V1测R1两端的电压，
根据串联电路两端的电压等于各部分电压之和可知，电压表V1的示数小于2V．
故选D．
【分析】
已知R1＜R2
，
判断电压表所测谁的电压，再根据串联电路两端的电压等于各部分电压之和可作出选择．
二、填空题
13.【答案】
L1；L1
【解析】【分析】电压表要测哪个用电器的电压，它就要与这个用电器并联，据此分析判断。
【解答】（1）如下图所示，图甲中电压表与灯泡L1并联，测灯泡L1的电压；
（2）如下图所示，乙图中电压表与灯泡L1并联，测灯泡L1的电压；

14.【答案】
2.5；3.5；6
【解析】【分析】电压表与哪个用电器并联，它就测哪个用电器的电压，然后结合串联电路的电压规律进行计算即可。
【解答】当S1闭合、S2断开时，灯泡L1与L2串联，电压表测L1的电压。
因为此时电压表的示数为2.5V，所以灯泡L1两端的电压为2.5V；
当S1断开、S2闭合时，灯泡L1与L2串联，电压表测电源电压；
因为此时电压表的示数为6V，所以电源电压为6V；
那么此时灯泡L2的电压：U2=U总-U1=6V-2.5V=3.5V。
三、实验探究题
15.【答案】
（1）每节干电池的电压；增大
【解析】【分析】分析表格中三次的电压值，确定电池并联时总电压和单个电池电压的关系；比较三次实验中的电流值，确定电池并联时电流的大小与并联电池个数的关系。
【解答】根据表格可知，三次实验虽然并联的电池个数逐渐增多，但是电压值始终保持1.5V不变，即几节干电池并联组成的电池组总电压等于每节干电池的电压；
三次实验的电流值逐渐增大，因此得到：随着并联的干电池数的增多，电流逐渐增大。
