4.2电流的测量同步练习（含解析）

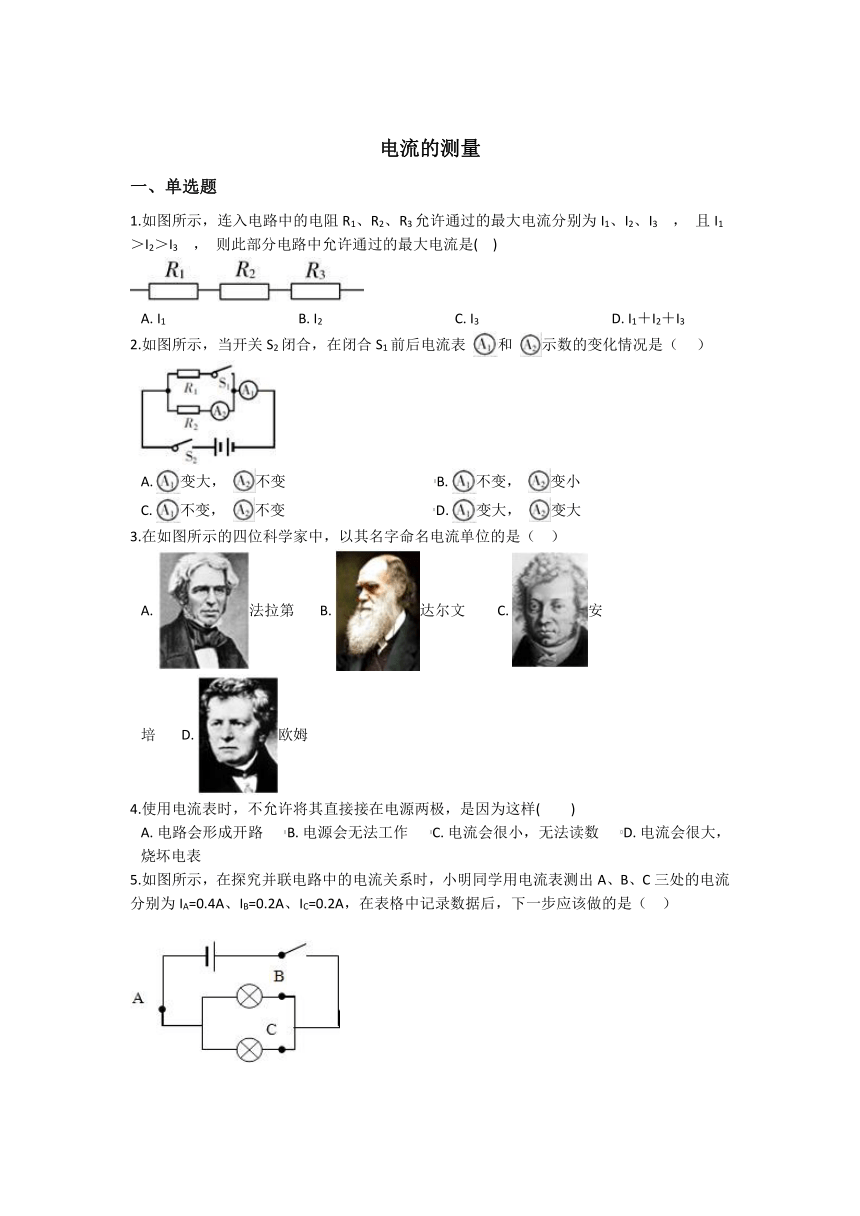

电流的测量
一、单选题
1.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3
，
且I1＞I2＞I3
，
则此部分电路中允许通过的最大电流是(
)
A. I1 B. I2 C. I3 D. I1＋I2＋I3
2.如图所示，当开关S2闭合，在闭合S1前后电流表
和
示数的变化情况是（
）
A. 变大，
不变 B. 不变，
变小
C. 不变，
不变 D. 变大，
变大
3.在如图所示的四位科学家中，以其名字命名电流单位的是（
）
A. 法拉第 B. 达尔文 C. 安培 D. 欧姆
4.使用电流表时，不允许将其直接接在电源两极，是因为这样(　　)
A. 电路会形成开路 B. 电源会无法工作 C. 电流会很小，无法读数 D. 电流会很大，烧坏电表

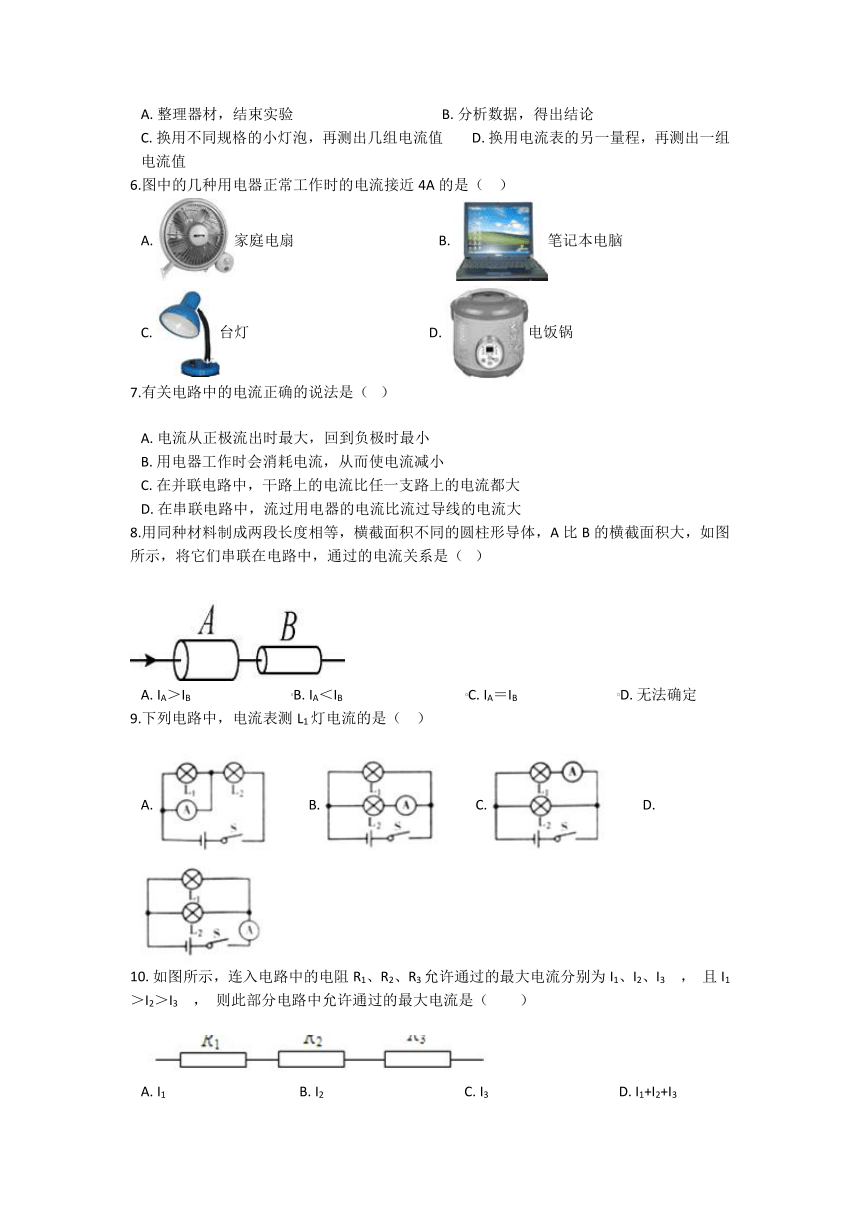

5.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（
）
A. 整理器材，结束实验 B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电流值 D. 换用电流表的另一量程，再测出一组电流值
6.图中的几种用电器正常工作时的电流接近4A的是（
）
A. 家庭电扇 B. 笔记本电脑
C. 台灯 D. 电饭锅
7.有关电路中的电流正确的说法是（
）
A. 电流从正极流出时最大，回到负极时最小
B. 用电器工作时会消耗电流，从而使电流减小
C. 在并联电路中，干路上的电流比任一支路上的电流都大
D. 在串联电路中，流过用电器的电流比流过导线的电流大
8.用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（
）
A. IA＞IB B. IA＜IB
C. IA＝IB D. 无法确定
9.下列电路中，电流表测L1灯电流的是（
）
A. B. C. D.
10. 如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3
，
且I1＞I2＞I3
，
则此部分电路中允许通过的最大电流是（　　）
A. I1 B. I2 C. I3 D. I1+I2+I3

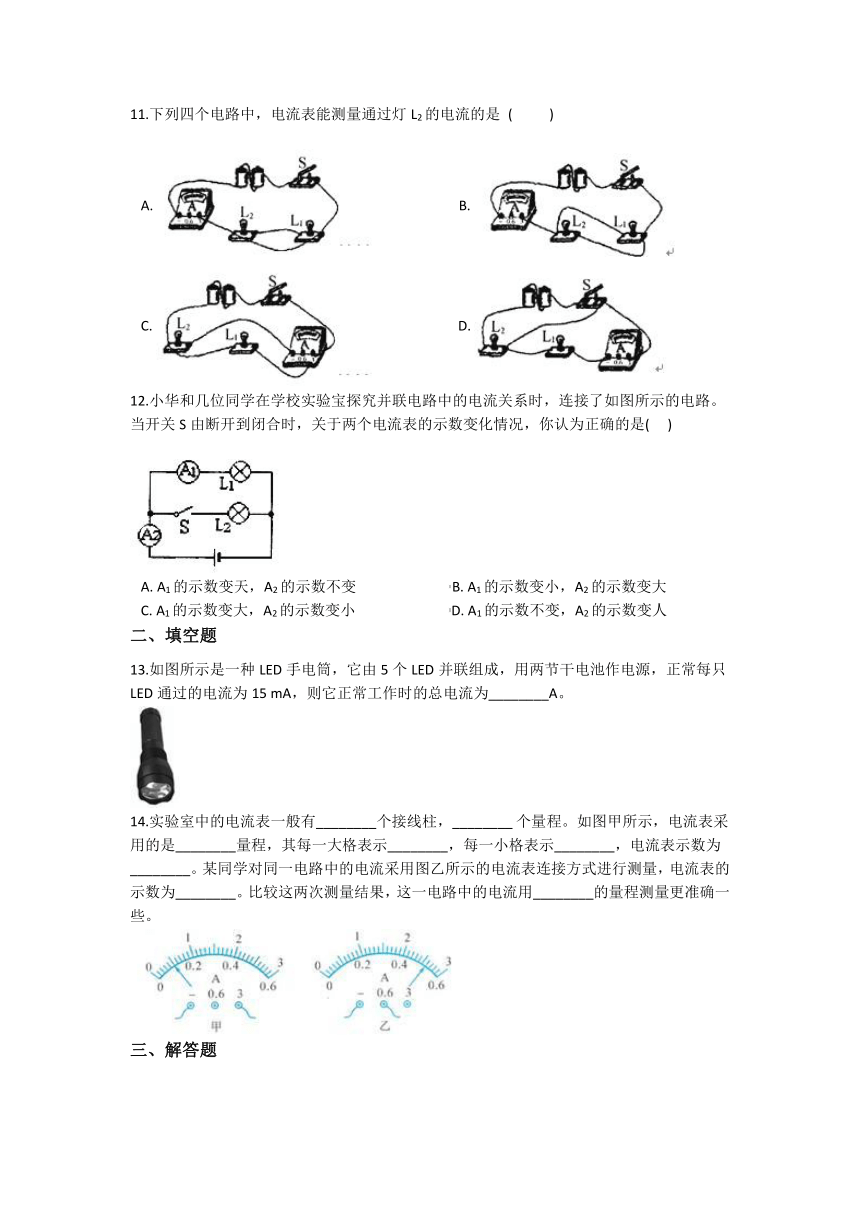

11.下列四个电路中，电流表能测量通过灯L2的电流的是
(


)
A. B.
C. D.
12.小华和几位同学在学校实验宝探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是(
)
A. A1的示数变天，A2的示数不变 B. A1的示数变小，A2的示数变大
C. A1的示数变大，A2的示数变小 D. A1的示数不变，A2的示数变人
二、填空题
13.如图所示是一种LED手电筒，它由5个LED并联组成，用两节干电池作电源，正常每只LED通过的电流为15
mA，则它正常工作时的总电流为________A。
14.实验室中的电流表一般有________个接线柱，________ 个量程。如图甲所示，电流表采用的是________量程，其每一大格表示________，每一小格表示________，电流表示数为________。某同学对同一电路中的电流采用图乙所示的电流表连接方式进行测量，电流表的示数为________。比较这两次测量结果，这一电路中的电流用________的量程测量更准确一些。
三、解答题

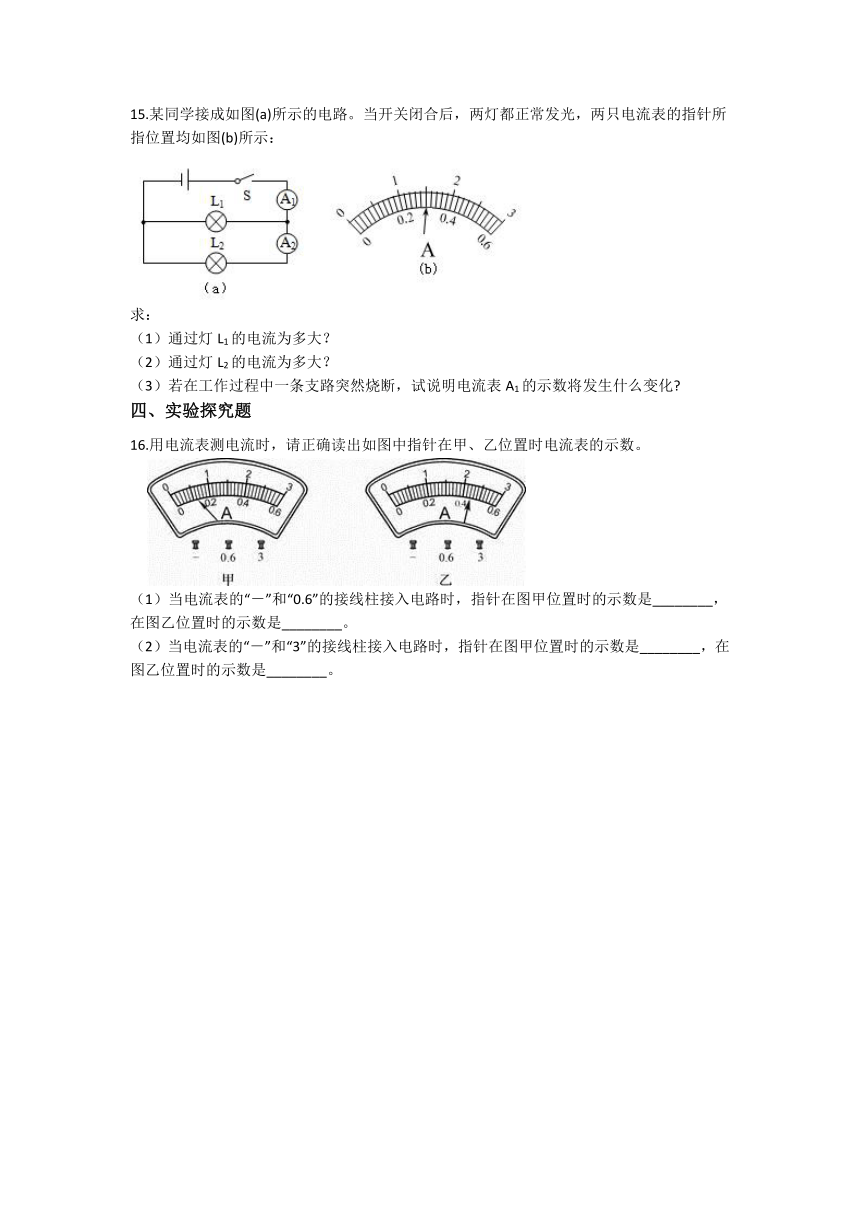

15.某同学接成如图(a)所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图(b)所示：

求：
（1）通过灯L1的电流为多大？
（2）通过灯L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化
四、实验探究题
16.用电流表测电流时，请正确读出如图中指针在甲、乙位置时电流表的示数。

（1）当电流表的“－”和“0.6”的接线柱接入电路时，指针在图甲位置时的示数是________，在图乙位置时的示数是________。
（2）当电流表的“－”和“3”的接线柱接入电路时，指针在图甲位置时的示数是________，在图乙位置时的示数是________。
答案解析部分
一、单选题
1.【答案】
C
【解析】【分析】根据串联电路的电流特点分析判断。
【解答】在串联电路中，各处电流都相等；因此，只有电路中的电流不超过三者中的最小电流时，才能保证三个电阻都能工作。根据I1＞I2＞I3可知，电路中允许通过的最大电流为I3
，
故C正确，而A、B、D错误。
故选C。
2.【答案】
A
【解析】【分析】分别判断开关S1闭合前后两个电阻的串并联状态，并确定两个电流表所测的电流，最后根据串并联电路的电流规律比较大小变化即可。
【解答】开关S1闭合前，只有电阻R2工作，两个电流表都与它串联，因此
和
的示数都等于R2的电流I2；当开关S1闭合后，电阻R1与R2并联，电流表在干路上测总电流I总
，
因此它的示数变大；电流表 与R2串联在同一支路上，测通过R2的电流I2
，
因此它的示数不变。
故选A。
3.【答案】
C
【解析】【分析】根据对常见物理量单位的掌握作答．
【解答】解：
A、法拉第是著名的物理学家，但其名字没有被命名为物理量的单位．不符合题意；
B、达尔文是著名的生物学家，但其名字没有被命名为物理量的单位．不符合题意；
C、安培是著名物理学家，其名字被命名为电流的单位．符合题意；
D、欧姆是著名的物理学家，其名字被命名为电阻的单位．不符合题意．
故选C．
4.【答案】
D
【解析】【分析】电流表内部的电阻很小，相当于导线，将电流表直接接在电源两端，造成电源短路，通过电流表的电流会很大，从而容易烧坏电流表和电源。
【解答】电流表内部的电阻很小，相当于导线，将电流表直接接在电源两端，造成电源短路，通过电流表的电流会很大，从而容易烧坏电流表和电源；故A、B、C错误，D正确；
故答案为：D。
5.【答案】
C
【解析】【分析】物理实验不能只由一次实验得出规律．小明的实验中只有一组数据，具有偶然性，应换用不同规格的小灯泡，多次测量，使实验结论具有普遍性
【解答】解：小明选取两个相同的小灯泡进行实验，太特殊，具有偶然性；
所以做完一次实验得出数据后，应依次换用不同规格的灯泡，得到多组实验数据；
然后再分析数据得出结论，使实验结论具有普遍性．
故选C．
6.【答案】
D
【解析】【分析】本题由常用家用电器的功率及电功率的计算公式I=
即可比较电流的大小．
【解答】解：家用电器的额定电压都是220V，根据P=UI得，工作电流为4A的用电器的电功率是880W；
A、电扇功率一般低于100W，故A错误；
B、笔记本电脑的功率一般低于100W，故B错误；
C、台灯的功率约为40W，故C错误；
D、电饭煲的功率约为900W，故D正确．
故选D．
7.【答案】
C
【解析】【分析】根据电流形成原因、串并联电路的电流特点分析．本题考查了电路中电流的形成原因、各处电流的电流大小关系、串并联电路的电流规律，是一道好题．本题考查了及其方向的规定．
【解答】解：A、因电流是指单位时间通过导体横截面的电量，从正极流出，最后回到负极时单位时间里通过导体横截面的电量是相等的；则该选项说法错误．
B、用电器工作时消耗的是电能，而单位时间里通过导体横截面的电量不会改变，故该选项说法错误．
C、并联电路中，干路电流等于各支路电流之和，所以干路电流一定比任一支路上的电流都大，故该选项说法正确．
D、在串联电路（电流只有一条通路）中电流处处相等；则流过各用电器的电流都相等，故该选项说法错误．
故选C．
8.【答案】
C
【解析】【分析】A和B是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，串联时电流相同。本题考查影响电阻大小的因素和欧姆定律的应用，关键知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，要熟记串联电路电流、电压的特点，这是今后学习中最长用的解题方法之一。
【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即IA=IB。
故答案为：C
9.【答案】
C
【解析】【解答】电流表使用时与被测电路串联。A图中电流表与L1灯并联，将L1灯短路，不符合题意；B图中电流表与灯L2串联，测量的是L2灯的电流，不符合题意；C图中电流表与L1灯串联，测量的是灯L1电流，符合题意，选填C；D图中电流表在干路上，测量的是并联电路总电流，不符合题意。故选C
【分析】电流表应该和所测用电器串联。
10.【答案】
C
【解析】【解答】解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3
，
所以此部分电路中允许通过的最大电流是I3
．
故选C．
【分析】根据串联电路中各处的电流相等，结合电阻R1、R2、R3允许通过的最大电流据此分析解答．
11.【答案】
C
【解析】【分析】本题考查电流表的使用，同时需要学生掌握电路的基本连接情况，电流表测灯L2的电流，只需与其串联即可，故在选项中找出电流表与L2串联关系即可。
【解答】电流表测灯L2的电流，只需与其串联即可，故在选项中找出电流表与L2串联关系即可。
A电路发生短路，错误；
B电流表在干路上测总电流，错误；
C电流表与L2在一条支路上，串联，正确；
D电流表短路，错误。所以选择C。
12.【答案】
D
【解析】【解答】分析电路可知：两个灯是并联的，开关S在支路中与灯L2串联，只控制灯L2
，
电流表A1测通过L1的电流，A2在干路中，测总电流。当开关断开时，只有L1一盏灯接入电路，当开关闭合时，电路为两灯并联，根据并联电路中各用电器工作时互不影响可知，开关闭合对L1没有影响，即灯L1的亮度不变．所以A1的示数不变，根据并联电路中干路中电流等于各支路电流之和可知：开关闭合多一条支路工作，所以干路中电流会变大，故A2的示数变大。
故选D
【分析】本题考查并联电路电流规律：干路电流等于个之路电流之和，即I=I1+I2。
二、填空题
13.【答案】
0.075
【解析】【分析】在并联电路中，干路电流等于各支路电流之和，据此分析计算。
【解答】根据I总=I1+I2可知，这个手电筒正常工作时的电流为：I总=nI=5×0.015A=0.075A。
14.【答案】
3；2；0-3安；1安；0.1安；0.5安；0.52安；0~0.6安
【解析】【分析】（1）根据电流表的结构图分析解答；
（2）根据甲图上的接线情况判断使用的量程和分度值，并根据指针的位置读出示数；
（3）根据乙图上的接线情况判断使用的量程和分度值，并根据指针的位置读出示数；电流表的分度值越小，测量越精确。
【解答】（1）实验室中的电流表一般有3个接线柱，2个量程。
（2）如图甲所示，电流表采用的是0-3A量程，其每一大格表示1，每一小格表示0.1A，电流表示数为0.5A。
（3）某同学对同一电路中的电流采用图乙所示的电流表连接方式进行测量，量程为0~0.6A，分度值为0.02A，电流表的示数为0.52A。比较这两次测量结果，这一电路中的电流用0~0.6A的量程测量更准确一些。
三、解答题
15.【答案】
（1）通过灯L1的电流为I1=I-I2=1.5A-0.3A=1.2A
（2）通过灯L2的电流为I2=0.3A
（3）若在工作过程中一条支路突然烧断，由于干路中的电流等于支路电流的和，一条支路的电流变为0，则干路中的电流会减小，电流表A1的示数变小
【解析】【分析】（1）、（2）根据电路图知两只灯泡并联，再根据
两只电流表的指针相同判断干路中的电流表A1使用大量程，即A1的示数为1.5A，A2使用小量程，即A2的示数为0.3A，也是通过L2的电流；根据并联电路电流的规律求出通过L1的电流；（3）若
在工作过程中一条支路突然烧断
，根据干路中的电流等于支路电流的和
知
电流表A1的示数将
变小。

四、实验探究题
16.【答案】
（1）0.12A；0.44A
（2）0.6A；2.2A
【解析】【分析】（1）根据甲图的示数确定电流表选择的量程，然后再根据乙图确定电流表的新示数；
（2）当选择0~3A的量程时，分度值为0.1A，据此读出两个电流表的示数即可。
【解答】（1）根据甲图可知，电流表的示数为0.12A，那么分度值为：0.12A÷6=0.02A，那么选择的量程为0~0.6A；根据乙图可知，电流表的示数为：0.4A+0.02A×2=0.44A；
（2）当选择0~3A的量程时，分度值为0.1A，甲图中的示数：0.1A×6=0.6A，乙图中的示数：2A+0.1A×2=2.2A。
