15.2 电流和电路 同步练习题2021—2022学年人教版九年级物理（有答案）

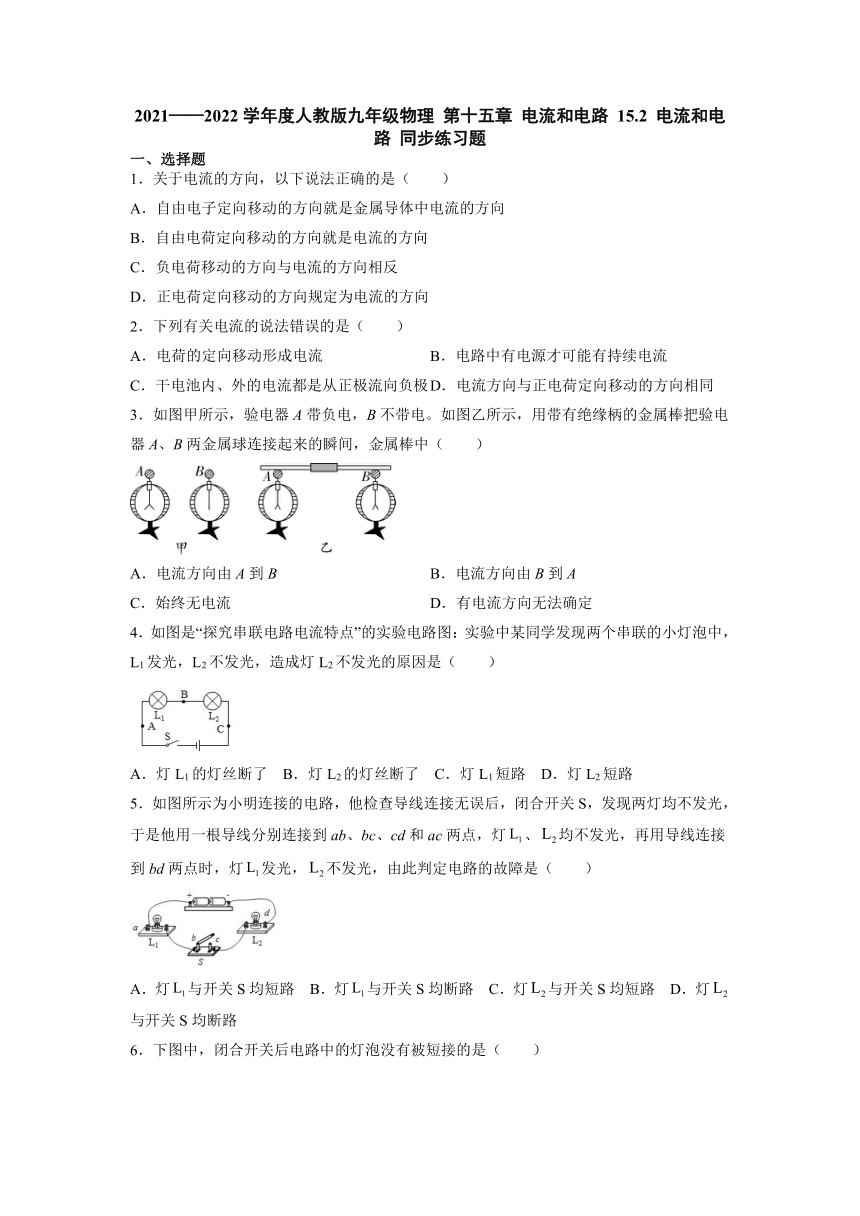

2021——2022学年度人教版九年级物理
第十五章
电流和电路
15.2
电流和电路
同步练习题
一、选择题
1．关于电流的方向，以下说法正确的是（　　）
A．自由电子定向移动的方向就是金属导体中电流的方向
B．自由电荷定向移动的方向就是电流的方向
C．负电荷移动的方向与电流的方向相反
D．正电荷定向移动的方向规定为电流的方向
2．下列有关电流的说法错误的是（　　）
A．电荷的定向移动形成电流
B．电路中有电源才可能有持续电流
C．干电池内、外的电流都是从正极流向负极
D．电流方向与正电荷定向移动的方向相同
3．如图甲所示，验电器A带负电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（　　）
A．电流方向由A到B
B．电流方向由B到A
C．始终无电流
D．有电流方向无法确定
4．如图是“探究串联电路电流特点”的实验电路图：实验中某同学发现两个串联的小灯泡中，L1发光，L2不发光，造成灯L2不发光的原因是（　　）
A．灯L1的灯丝断了
B．灯L2的灯丝断了
C．灯L1短路
D．灯L2短路
5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯、均不发光，再用导线连接到bd两点时，灯发光，不发光，由此判定电路的故障是（　　）
A．灯与开关S均短路
B．灯与开关S均断路
C．灯与开关S均短路
D．灯与开关S均断路

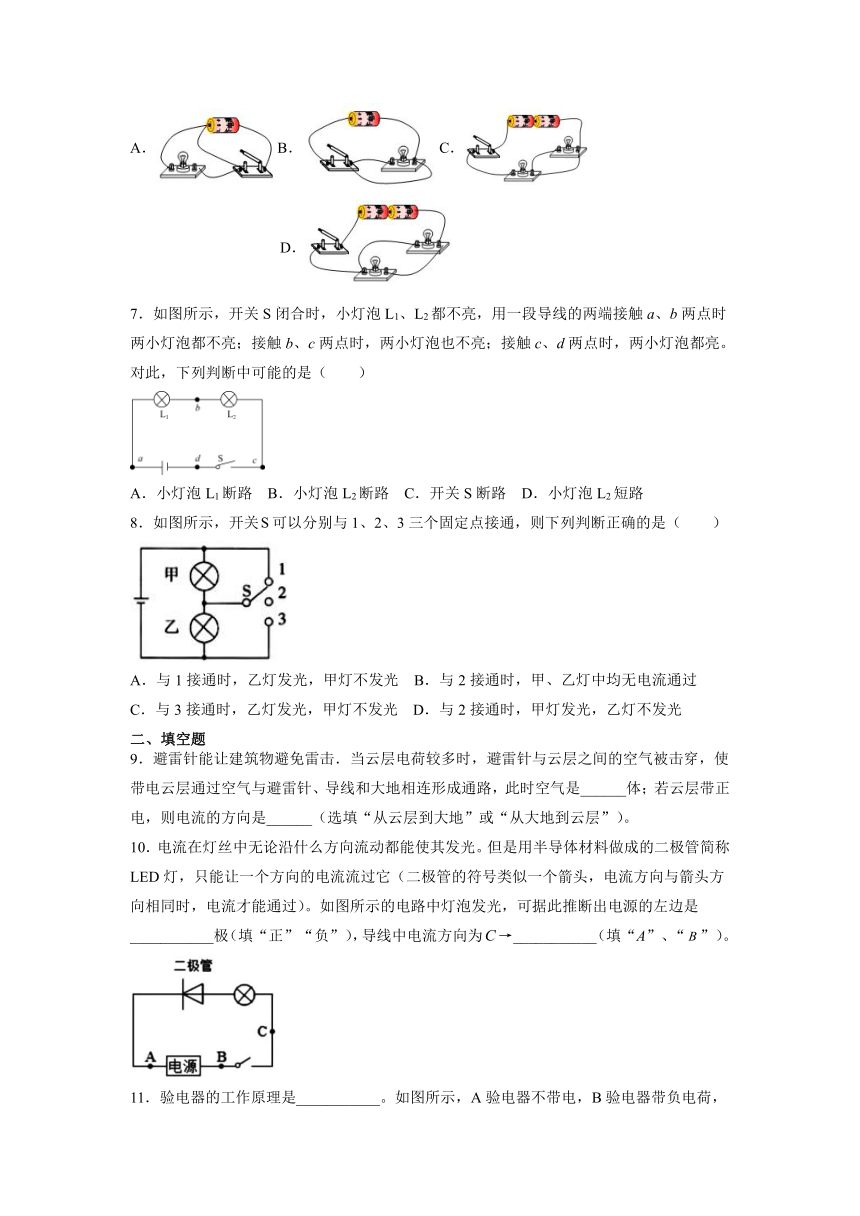

6．下图中，闭合开关后电路中的灯泡没有被短接的是（　　）
A．B．C．
D．
7．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路
B．小灯泡L2断路
C．开关S断路
D．小灯泡L2短路
8．如图所示，开关可以分别与1、2、3三个固定点接通，则下列判断正确的是（
）
A．与1接通时，乙灯发光，甲灯不发光
B．与2接通时，甲、乙灯中均无电流通过
C．与3接通时，乙灯发光，甲灯不发光
D．与2接通时，甲灯发光，乙灯不发光
二、填空题
9．避雷针能让建筑物避免雷击．当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
10．电流在灯丝中无论沿什么方向流动都能使其发光。但是用半导体材料做成的二极管简称LED灯，只能让一个方向的电流流过它（二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示的电路中灯泡发光，可据此推断出电源的左边是___________极（填“正”“负”），导线中电流方向为→___________（填“A”、“”）。

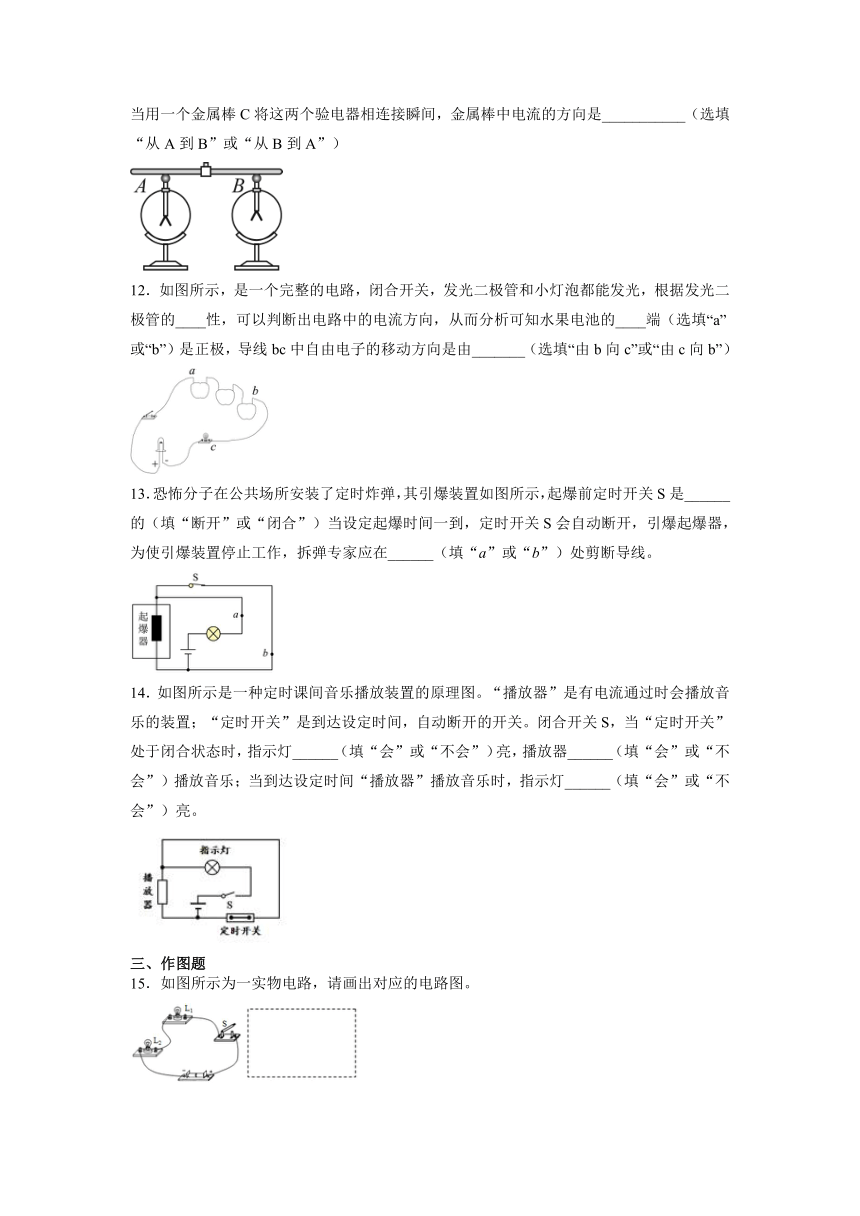

11．验电器的工作原理是___________。如图所示，A验电器不带电，B验电器带负电荷，当用一个金属棒C将这两个验电器相连接瞬间，金属棒中电流的方向是___________（选填“从A到B”或“从B到A”）
12．如图所示，是一个完整的电路，闭合开关，发光二极管和小灯泡都能发光，根据发光二极管的____性，可以判断出电路中的电流方向，从而分析可知水果电池的____端（选填“a”或“b”）是正极，导线bc中自由电子的移动方向是由_______（选填“由b向c”或“由c向b”）
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是______的（填“断开”或“闭合”）当设定起爆时间一到，定时开关S会自动断开，引爆起爆器，为使引爆装置停止工作，拆弹专家应在______（填“a”或“b”）处剪断导线。
14．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯______（填“会”或“不会”）亮，播放器______（填“会”或“不会”）播放音乐；当到达设定时间“播放器”播放音乐时，指示灯______（填“会”或“不会”）亮。
三、作图题
15．如图所示为一实物电路，请画出对应的电路图。
16．根据电路图连接实物图。
四、实验题
17．小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
(1)电路中其中的一个灯泡被短路了，对吗 ______。因为如果是其中的一个灯泡被短路了，则______，所以肯定______(“是”或“不是”)其中的一个灯泡被短路；
(2)电路中其中的一个灯泡灯丝断了，即开路了，对吗 ______，因为其中的一灯泡开路，则______，所以断定______(填“是”或“不是”)其中的一个灯泡开路了。
18．学习了电荷一节知识，同学们都知道了，被丝绸摩擦过的玻璃棒带正电，被毛皮摩擦过的橡胶棒上带负电．小张同学突然产生了这样一个问题：若将带正电的玻璃棒与带负电的橡胶棒接触后，玻璃棒和橡胶棒上的电荷会有什么变化呢？小张同学经过考虑后提出了他的猜想：带正电的玻璃棒和带正电的橡胶棒接触后，它们各自的带电情况不会发生变化．为了验证自己的猜想是否正确，请你帮助小张同学设计一个实验进行验证．
实验目的：________．
实验器材：相同丝绸和毛皮各两张、相同的玻璃棒和橡胶棒各根、相同的验电器若干个．
实验过程及现象：
①先用玻璃棒和橡胶棒分别与丝绸和毛皮来回摩擦次，得到带正电的玻璃棒和带负电的橡胶棒．
②然后将带电的玻璃棒和橡胶棒分别与验电器的________接触，观察验电器金属箔片张开的________．
③取另外一套没有用过的丝绸、毛皮、玻璃棒、橡胶棒重复上述实验步骤①．
④将新得到的带电玻璃棒和橡胶棒接触，然后再分别放到本实验中还没有使用过的验电器上进行验电实验．通过观察验电器金属箔片张开的________是否与实验步骤②中的结果一至，从而判断出实验的结果．
19．小刚和小强在组成串并联电路的实验中.
（1）在连接电路过程中，开关应该是__________的．
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________
(选“发光””不发光”)，出现__________现象．
（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________
(A．灯L1开路
B．灯L2开路　C．开关S开路　D．灯L2短路)
（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．
（______）
五、综合题
20．如图所示的实物电路中，当开关S、S1都闭合后，会出现_____现象。只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2，在需改动的线上打“×”，用笔画出正确接法。
（______________）
21．恐怖分子在公共场所安装了定时炸弹，其引擎装置如图所示．当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：
（1）起爆器定时开关S是闭合的，还是断开的？答：开关S应当处于________状态．
（2）为什么电路中要安装一个灯泡？
答：________．
设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中________（填“a”或“b”）处剪断导线．拆除前起爆器上________（填“有”或“没有”）电流通过．
【参考答案】
1．D
2．C
3．B
4．D
5．D
6．D
7．C
8．A
9．导
从云层到大地
10．负
A
11．同种电荷相互排斥
从A到B
12．单向导电
a
由b到c
13．闭合
a
14．会
不会
会
15．
16．
17．不对
另一个灯泡发光
不是
对
另一个灯泡不发光
是
18．探究带正电的玻璃棒和带负电的橡胶棒接触后的带电情况
金属球
角度
角度
19．（1)断开
（2)不发光，短路
（3)串,B
（4)
20．短路
21．闭合
起爆前灯泡起保护电路的作用
a
没有
