第3节 凸透镜成像的规律
人教版八年级物理上册
一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”。有些惊讶的小亮立刻找来一个放大镜做起了实验。如图所示，他把放大镜放到花朵前某一位置时，看到了花朵正立、放大的虚像。接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。你知道小聪是怎样提示小亮的吗？
想想议议：

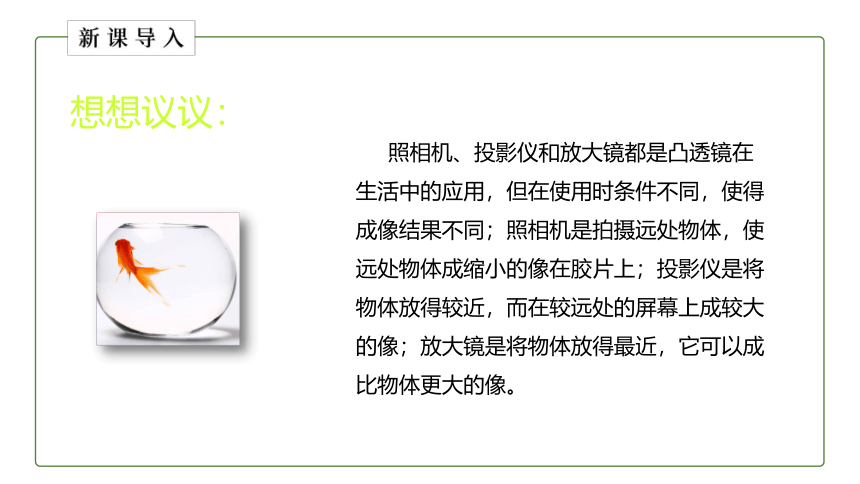

照相机、投影仪和放大镜都是凸透镜在生活中的应用，但在使用时条件不同，使得成像结果不同；照相机是拍摄远处物体，使远处物体成缩小的像在胶片上；投影仪是将物体放得较近，而在较远处的屏幕上成较大的像；放大镜是将物体放得最近，它可以成比物体更大的像。

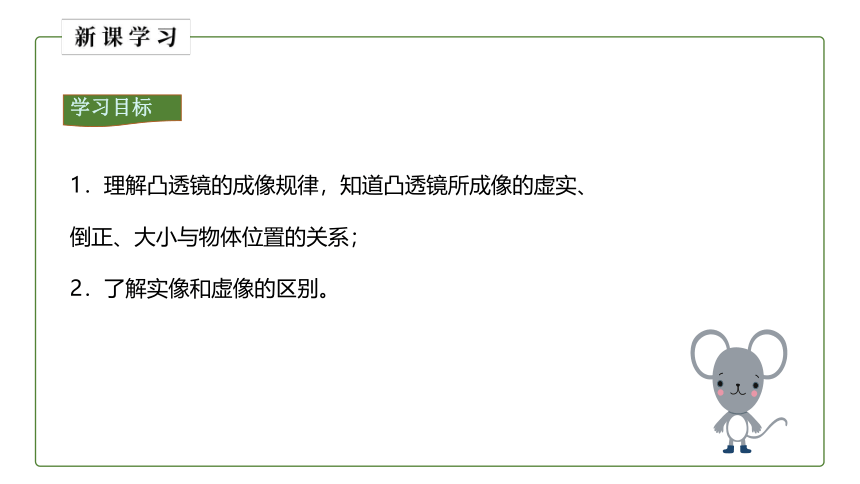

学习目标
1．理解凸透镜的成像规律，知道凸透镜所成像的虚实、
倒正、大小与物体位置的关系；
2．了解实像和虚像的区别。
观察与思考

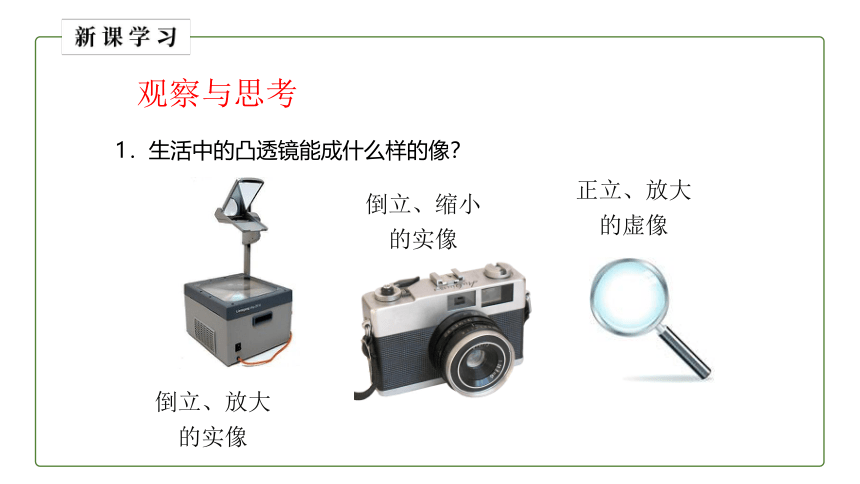

1．生活中的凸透镜能成什么样的像？
倒立、缩小
的实像
倒立、放大
的实像
正立、放大
的虚像

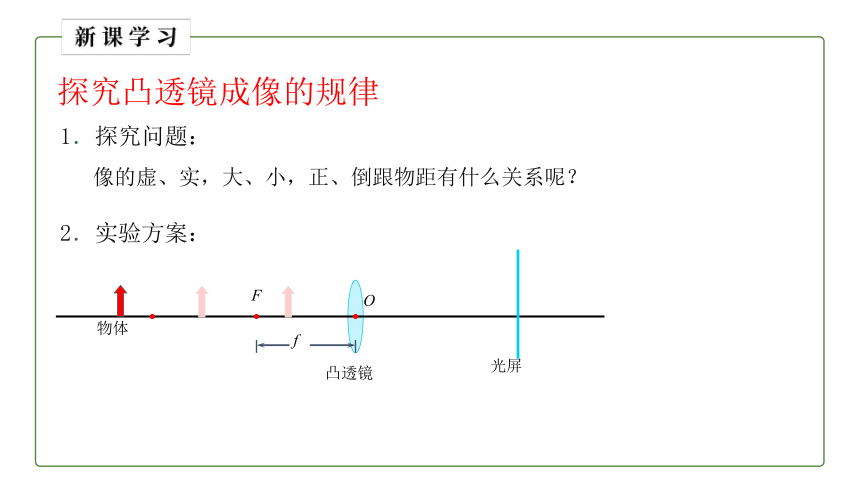

探究凸透镜成像的规律
1．探究问题：
像的虚、实，大、小，正、倒跟物距有什么关系呢？
2．实验方案：
f
F
O
凸透镜
物体
光屏

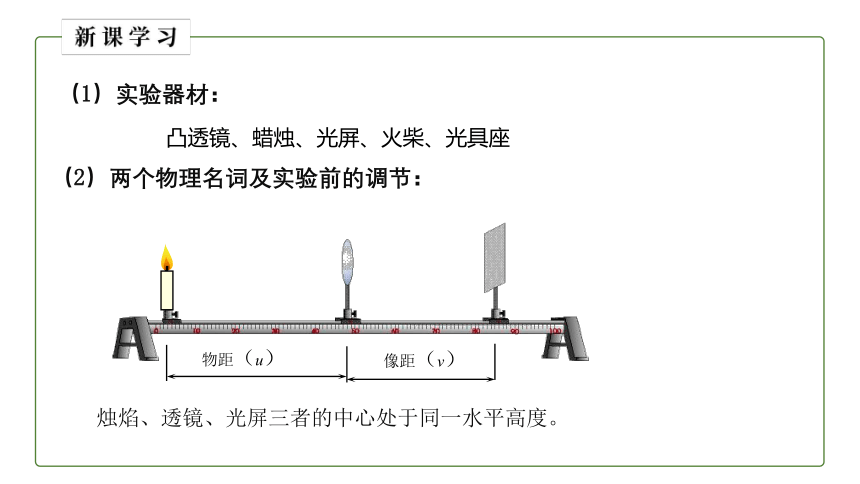

（1）实验器材：
　　凸透镜、蜡烛、光屏、火柴、光具座
（2）两个物理名词及实验前的调节：
像距（v）
物距（u）
烛焰、透镜、光屏三者的中心处于同一水平高度。　
3．进行实验与收集证据

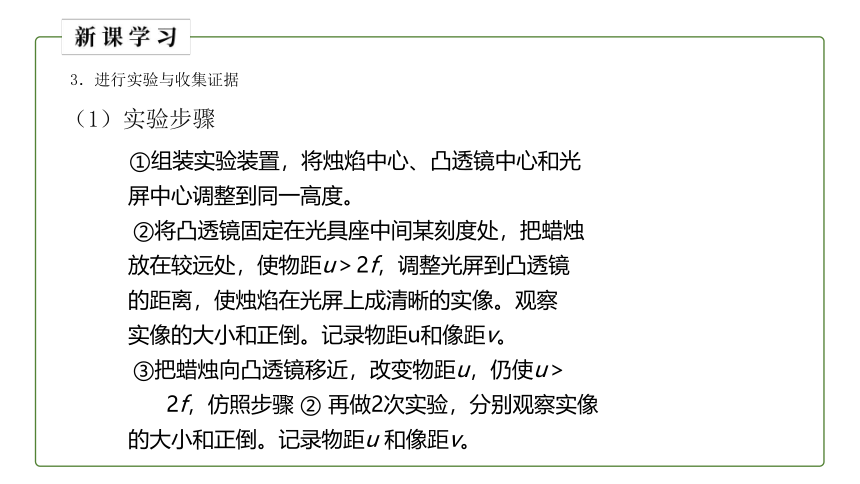

（1）实验步骤
　　①组装实验装置，将烛焰中心、凸透镜中心和光
屏中心调整到同一高度。
　　②将凸透镜固定在光具座中间某刻度处，把蜡烛
放在较远处，使物距u＞2f，调整光屏到凸透镜
的距离，使烛焰在光屏上成清晰的实像。观察
实像的大小和正倒。记录物距u和像距v。
　　③把蜡烛向凸透镜移近，改变物距u，仍使u＞
2f，仿照步骤 ② 再做2次实验，分别观察实像
的大小和正倒。记录物距u 和像距v。

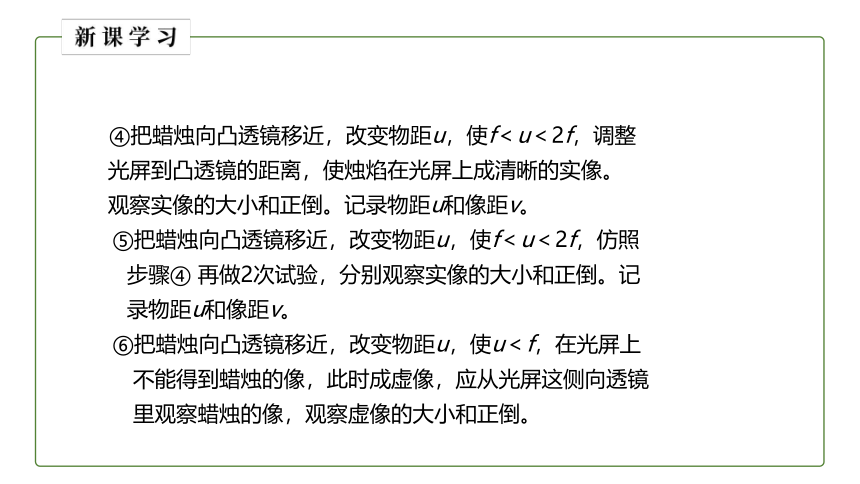

　　④把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，调整
光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。
观察实像的大小和正倒。记录物距u和像距v。
　　⑤把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，仿照
步骤④ 再做2次试验，分别观察实像的大小和正倒。记
录物距u和像距v。
　　⑥把蜡烛向凸透镜移近，改变物距u，使u＜f，在光屏上
不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜
里观察蜡烛的像，观察虚像的大小和正倒。　
凸透镜成像规律表
规律方法
一倍焦距分虚实，二倍焦距分大小．物远像近像变小，物近像远像变大．
分析与论证
分析表中的记录，找出凸透镜成像的规律
（1）像的虚实：
凸透镜在什么条件下成实像？在什么条
件下成虚像？
u＞f 时成实像，u＜f 时成虚像。
(一倍焦距点分虚实 )
投影仪成像特点
思考：
像是缩小还是放大？像是正立还是倒立？
像距与物距哪个大？
像与物体位于凸透镜的同侧还是异侧？
小结
成像特点：
1．投影仪（或幻灯机）成放大、倒立的像。
2．像距大于物距。
3．像与物体位于凸透镜的两侧。
（3）像的正倒：
凸透镜在什么条件下成正立的像？
在什么条件下成倒立的像？
u＞f 时成实像，是倒立的；
u＜f 时成虚像，是正立的。
放大镜成像特点
思考：
像是缩小还是放大？像是正立还是倒立？
像与物体位于透镜的同侧还是两侧？
小结
成像特点：
1．放大镜成放大正立的虚像。
2．像与物体位于凸透镜的同侧。
作图推导凸透镜成像规律
物体在二倍焦距之外
倒立 缩小 实像
像在一倍焦距和二倍焦距之间
物体在二倍焦距之内
倒立 放大 实像
像在二倍焦距外
物体在二倍焦距处
倒立 等大 实像
像在二倍焦距上
物体在一倍焦距之内
正立 放大 虚像
像与物体同侧
A
1．某凸透镜焦距为15 cm，若将一物体放在此透镜前25 cm处，则可在透镜的另一侧得到一个(　　)
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
2．小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上(　　)
A．出现手指的实像 B．出现手指的影子
C．烛焰的像变得不完整 D．烛焰的像完整，但变暗
D
　　
3．如图甲所示是某一物体的形状，图乙是供选择的物体的像的形状(不考虑像的大小)。
D
A
D
A　　 　B　　 　C　　 　D
甲　　　　　　　 　 　　乙
(1)该物体在照相机的胶片上所成的像的形状为______。
(2)在平面镜中看到的该物体的像的形状为______。
(3)把投影仪的平面镜卸掉，让物体的像成在天花板上，这时看到的该物体的像的形状为______。
(4)用放大镜看到的该物体的像的形状为______。
C
课堂小结
第3节　凸透镜成像的规律
凸透镜成像规律及其应用
1．u>2f　f2．u＝2f　v＝2f　倒立　等大　实像
3．f2f　倒立　放大　实像　投影仪
4．u布置作业
完成配套课后练习。
