第十三章电路初探专题训练画电路图 连实物图2021—2022学年苏科版九年级物理上册

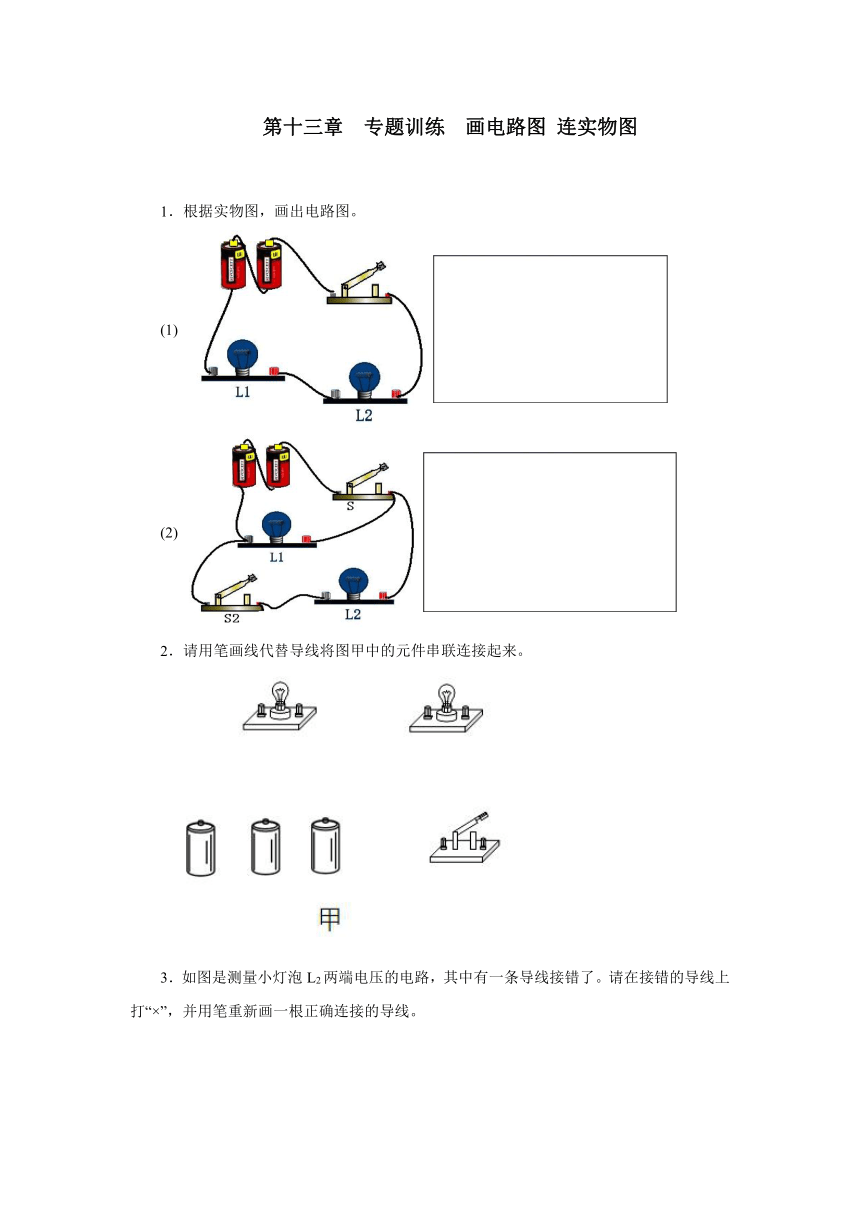

第十三章 专题训练 画电路图 连实物图
1．根据实物图，画出电路图。
(1)
(2)
2．请用笔画线代替导线将图甲中的元件串联连接起来。

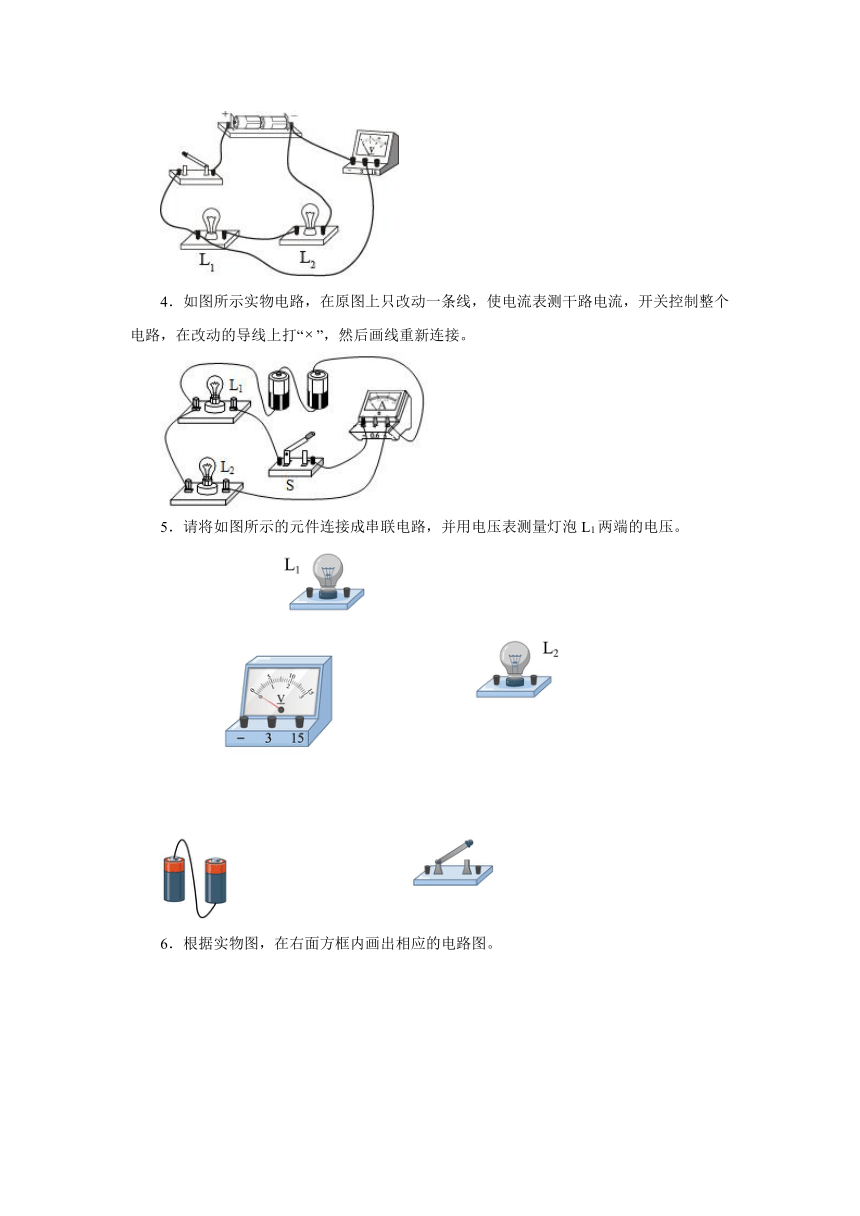

3．如图是测量小灯泡L2两端电压的电路，其中有一条导线接错了。请在接错的导线上打“×”，并用笔重新画一根正确连接的导线。
4．如图所示实物电路，在原图上只改动一条线，使电流表测干路电流，开关控制整个电路，在改动的导线上打“”，然后画线重新连接。
5．请将如图所示的元件连接成串联电路，并用电压表测量灯泡L1两端的电压。

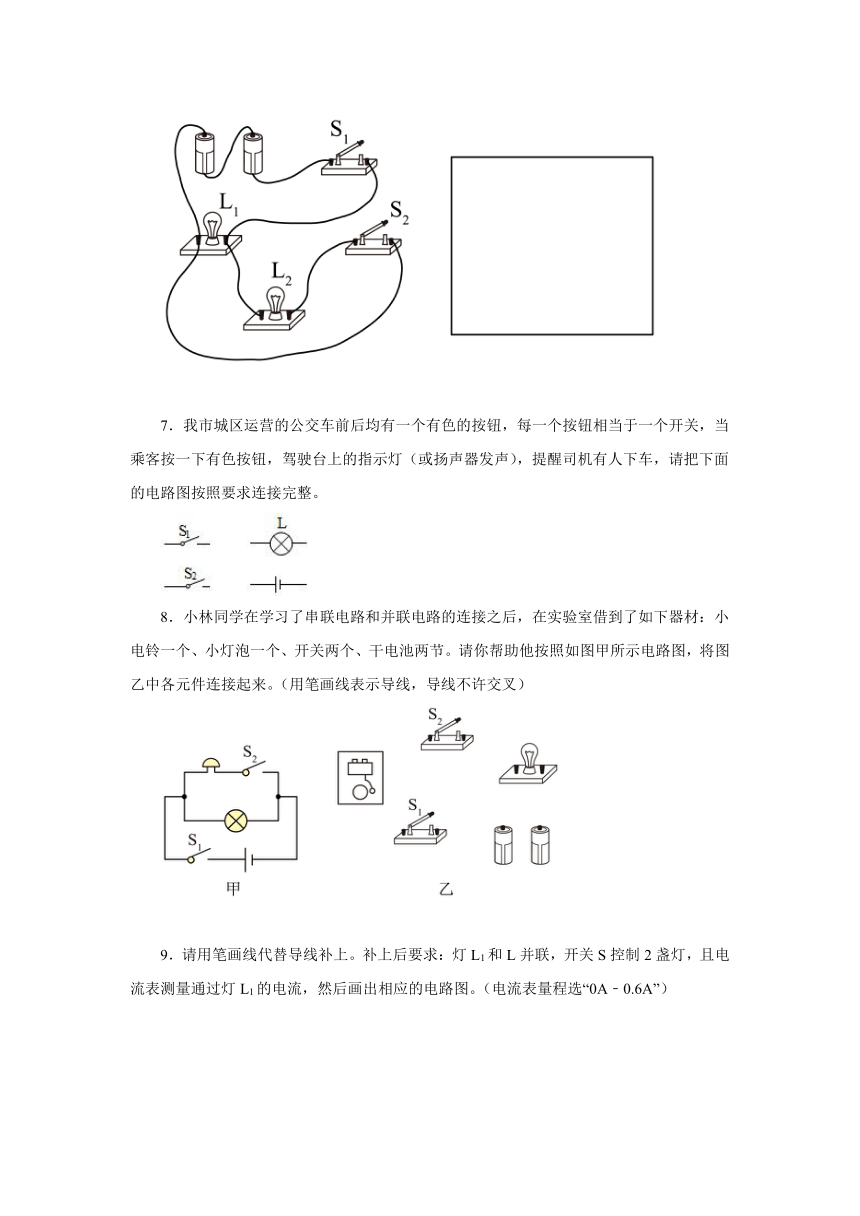

6．根据实物图，在右面方框内画出相应的电路图。
7．我市城区运营的公交车前后均有一个有色的按钮，每一个按钮相当于一个开关，当乘客按一下有色按钮，驾驶台上的指示灯（或扬声器发声），提醒司机有人下车，请把下面的电路图按照要求连接完整。
8．小林同学在学习了串联电路和并联电路的连接之后，在实验室借到了如下器材：小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照如图甲所示电路图，将图乙中各元件连接起来。（用笔画线表示导线，导线不许交叉）

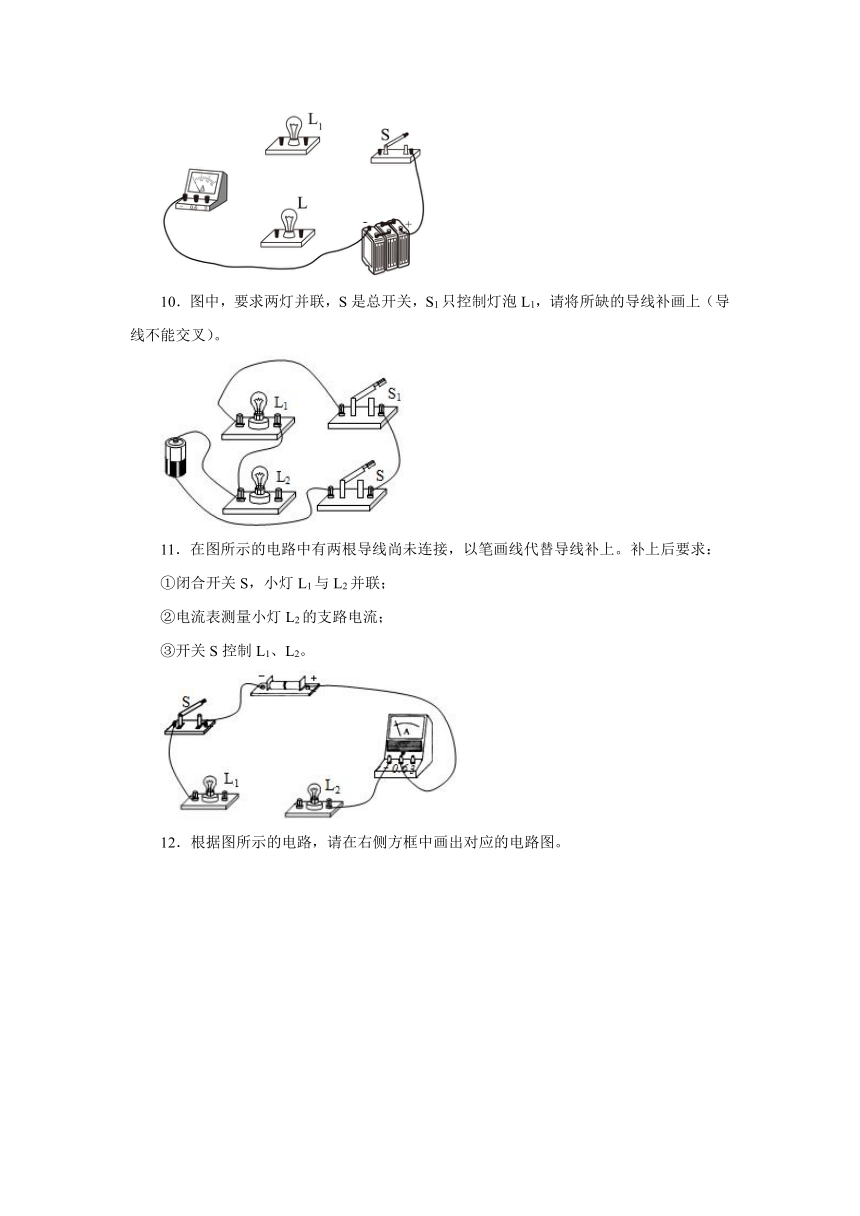

9．请用笔画线代替导线补上。补上后要求：灯L1和L并联，开关S控制2盏灯，且电流表测量通过灯L1的电流，然后画出相应的电路图。（电流表量程选“0A﹣0.6A”）
10．图中，要求两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补画上（导线不能交叉）。
11．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
12．根据图所示的电路，请在右侧方框中画出对应的电路图。
13．在图示的电路中，有一根导线尚未连接请用笔画线代替导线补上、补上后要求：和并联，开关和电流表都在干路上。
14．请根据图中所示的实物图画出对应的电路图。
15．按电路图连接实物电路。
参考答案
1．(1)；(2)
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
