4.2 电流的测量 同步测试题（含答案）

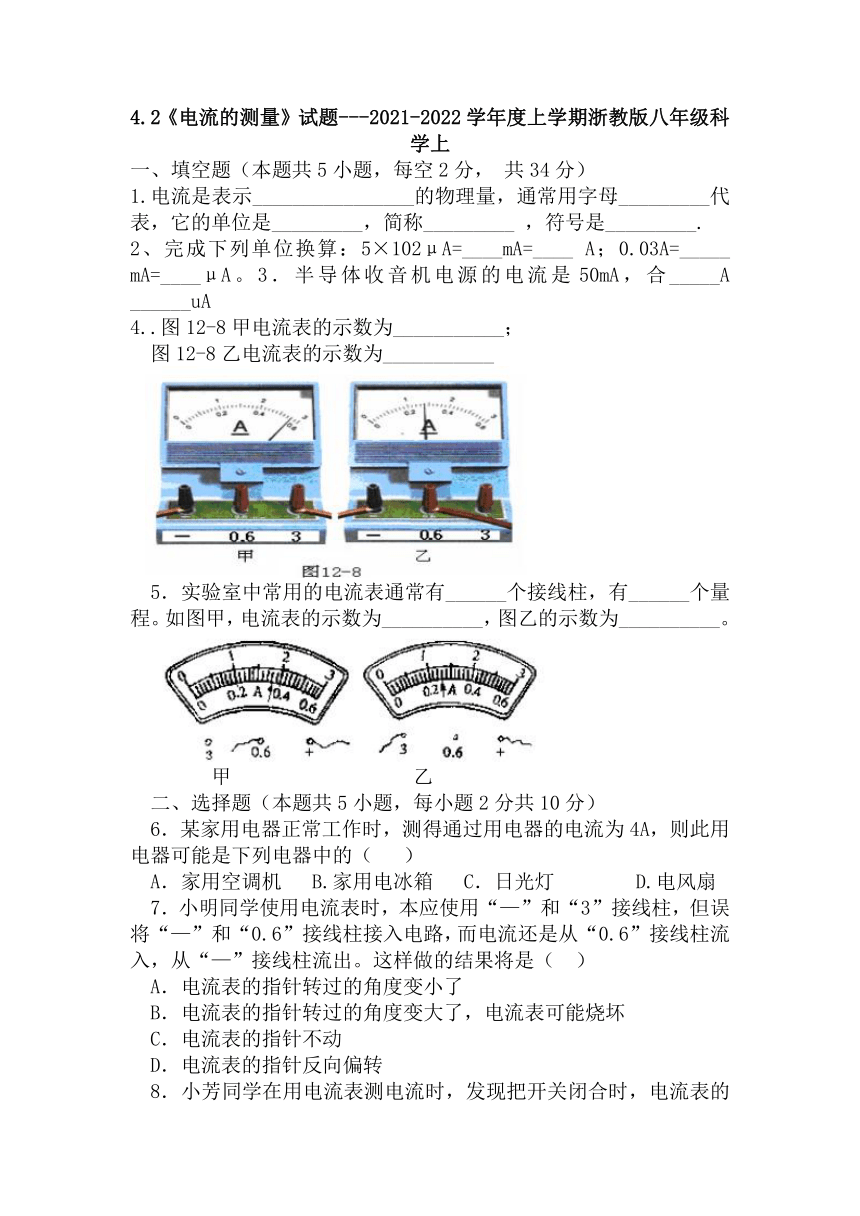

4.2《电流的测量》试题---2021-2022学年度上学期浙教版八年级科学上
一、填空题（本题共5小题，每空2分， 共34分）
1.电流是表示________________的物理量，通常用字母_________代表，它的单位是_________，简称_________ ，符号是_________.
2、完成下列单位换算：5×102μA=____mA=____ A；0.03A=_____ mA=____μA。3．半导体收音机电源的电流是50mA，合_____A ______uA
4..图12-8甲电流表的示数为___________；
图12-8乙电流表的示数为___________
5．实验室中常用的电流表通常有______个接线柱，有______个量程。如图甲，电流表的示数为__________，图乙的示数为__________。
甲 乙
二、选择题（本题共5小题，每小题2分共10分）
6．某家用电器正常工作时，测得通过用电器的电流为4A，则此用电器可能是下列电器中的（ ）
A．家用空调机 B.家用电冰箱 C．日光灯 D.电风扇
7．小明同学使用电流表时，本应使用“—”和“3”接线柱，但误将“—”和“0.6”接线柱接入电路，而电流还是从“0.6”接线柱流入，从“—”接线柱流出。这样做的结果将是（ ）
A．电流表的指针转过的角度变小了
B．电流表的指针转过的角度变大了，电流表可能烧坏
C．电流表的指针不动
D．电流表的指针反向偏转
8．小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
A．电路中电流太大 B．电路中的电流太小
C．电流表直接接在电源上 D．电流表的“+”、“—”接线柱接反了9、小丽和小明两个同学在用电流表测同一电路中的电流时，小丽接入电路的是0－0.6A的量程，而小明却按0－3A这个量程读的数，读数为2.4A，那么实际上测得的电流应该是（ ）
A．24A B．2.4A C．0.24A D．0.48A

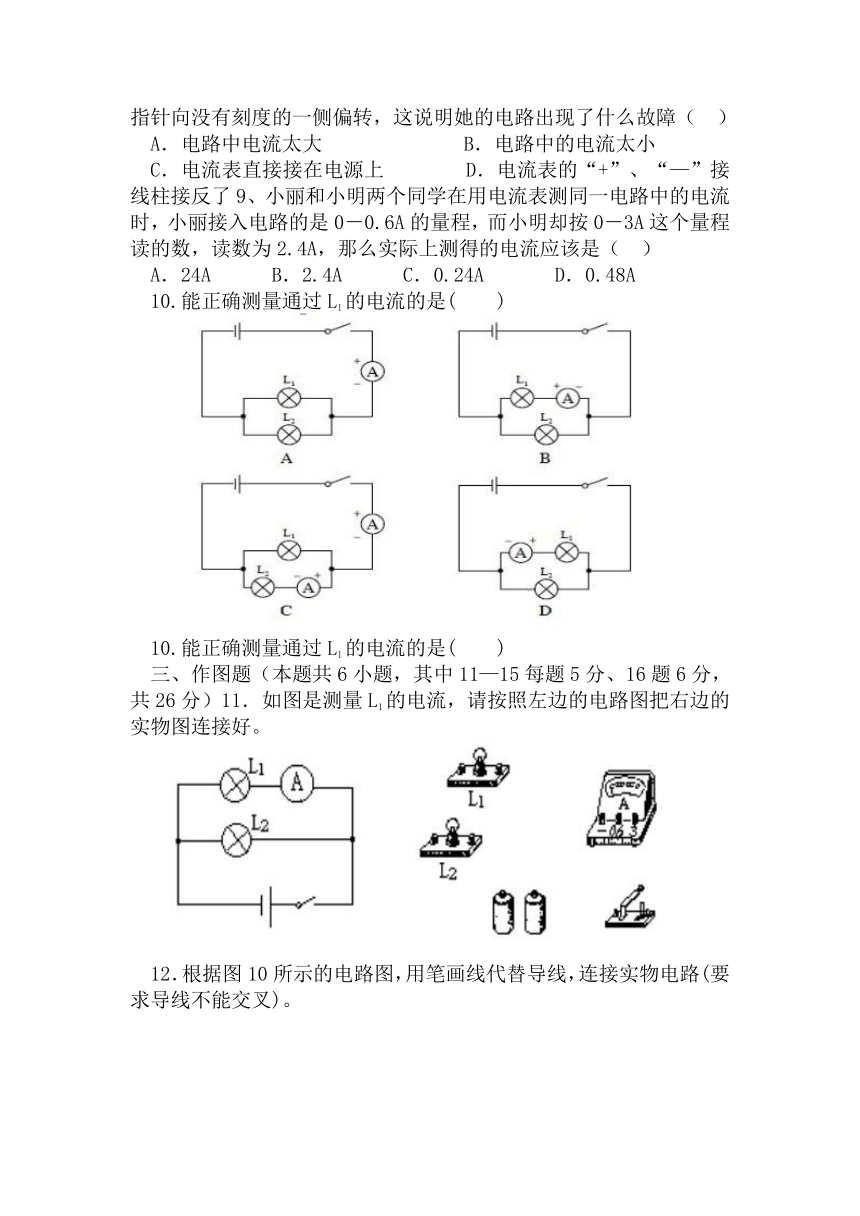

10.能正确测量通过L1的电流的是( )
10.能正确测量通过L1的电流的是( )
三、作图题（本题共6小题，其中11—15每题5分、16题6分，共26分）11．如图是测量L1的电流，请按照左边的电路图把右边的实物图连接好。

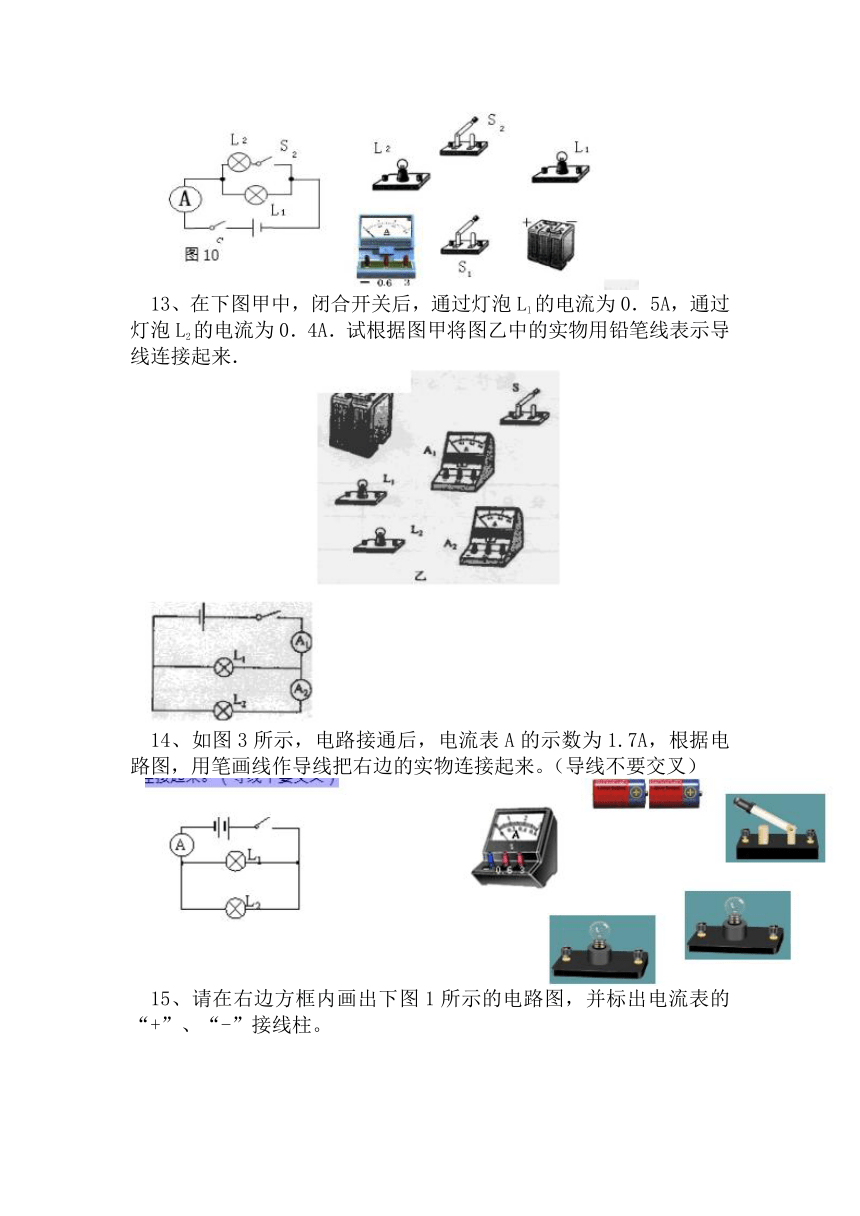

12．根据图10所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。
13、在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
14、如图3所示，电路接通后，电流表A的示数为1.7A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）
15、请在右边方框内画出下图1所示的电路图，并标出电流表的“+”、“-”接线柱。
16、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）
试题答案及评分标准
一、填空题（本题共5小题，每空2分， 共34分）
1.电流强弱I安培安A(考查对电流这个物理量的基础知识)
2. 0.5或5×10-1 5×10-4 30 3×104
3. 5×10-2 5×10-5
(解析：2.3 两题考查对电流的单位安培以及常用单位毫安微安之间的转换)
4. 2.8A 0.28A5. 3 2 0.36A 1.3A
(解析：4.5两题考查的是电流表的两个量程和对应的分度值，读数时要按照定量程—定分度值—定格数三个步骤来进行，读错量程差5倍）
二、填空题（本题共4小题，每空2分， 共28分）
6.A（解析：考查的是对家用电器工作的电流的了解）
7.B
8.D
9.D
10.D
（解析：7.8.10考查的是对电流表的使用规则的掌握情况：一要与被测用电器串联二要电流从正接线柱流进从负接线柱流出三被测电流不得超过电流表的量程四电流表不能直接接在电源的两极上）
三、作图题（本题共6小题，其中11—15每题5分、16题6分，共26分）11. 作图题（本题共6小题，其中11—15每题5分、16题6分，共26分）
