第十六章 第2节 串并联电路的电压规律 初中物理人教版九年级上册 同步试题（含答案）

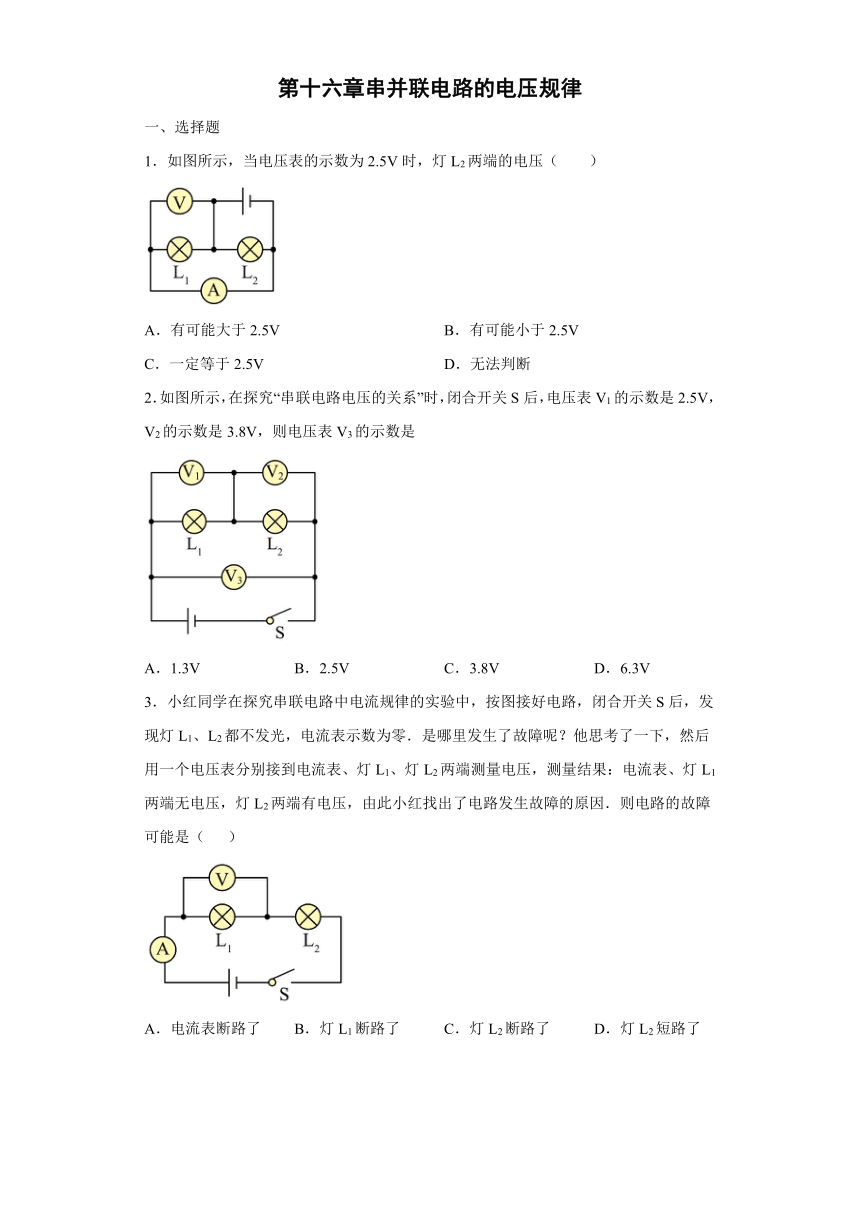

第十六章串并联电路的电压规律
一、选择题
1．如图所示，当电压表的示数为2.5V时，灯L2两端的电压（　　）
A．有可能大于2.5V B．有可能小于2.5V
C．一定等于2.5V D．无法判断
2．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
3．小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零．是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（ ）
A．电流表断路了 B．灯L1断路了 C．灯L2断路了 D．灯L2短路了

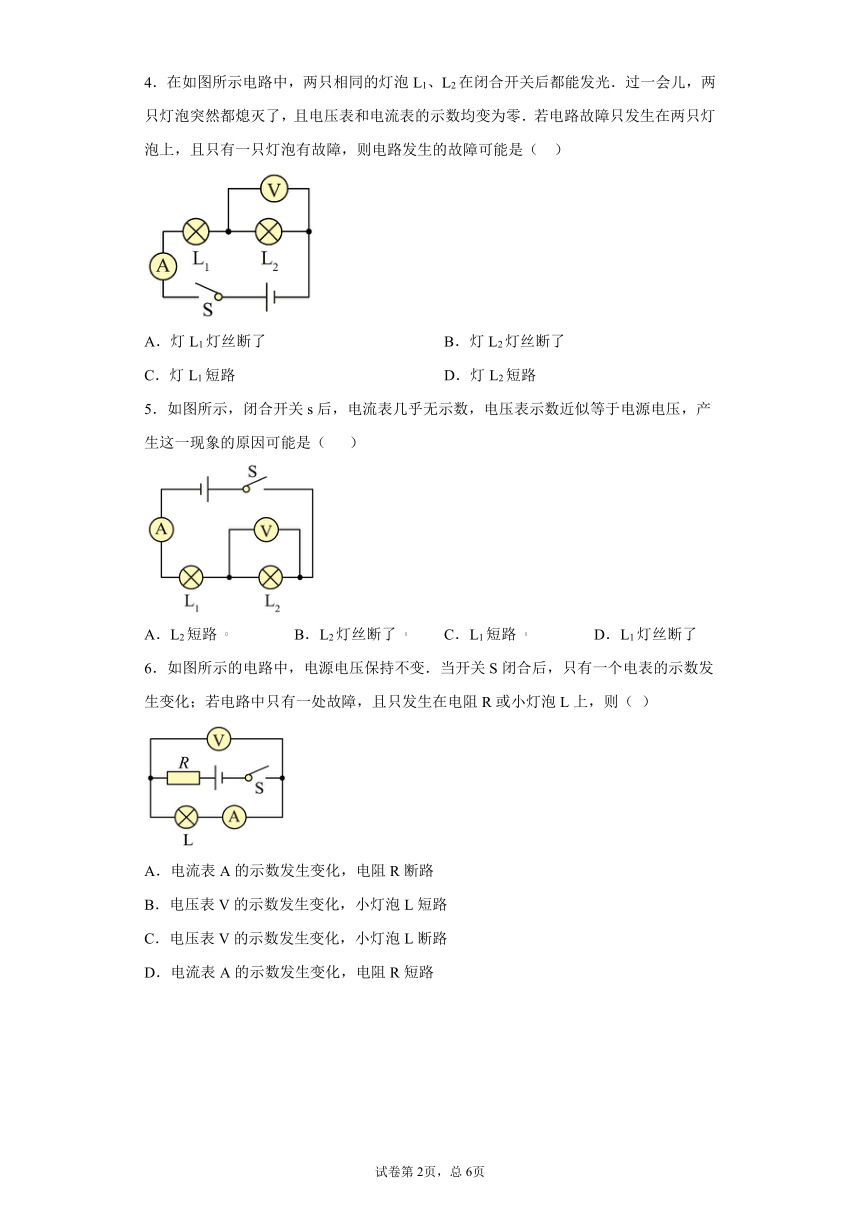

4．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光．过一会儿，两只灯泡突然都熄灭了，且电压表和电流表的示数均变为零．若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是（ ）
A．灯L1灯丝断了 B．灯L2灯丝断了
C．灯L1短路 D．灯L2短路
5．如图所示，闭合开关s后，电流表几乎无示数，电压表示数近似等于电源电压，产生这一现象的原因可能是（ ）
A．L2短路 B．L2灯丝断了 C．L1短路 D．L1灯丝断了
6．如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（ ）
A．电流表A的示数发生变化，电阻R断路
B．电压表V的示数发生变化，小灯泡L短路
C．电压表V的示数发生变化，小灯泡L断路
D．电流表A的示数发生变化，电阻R短路

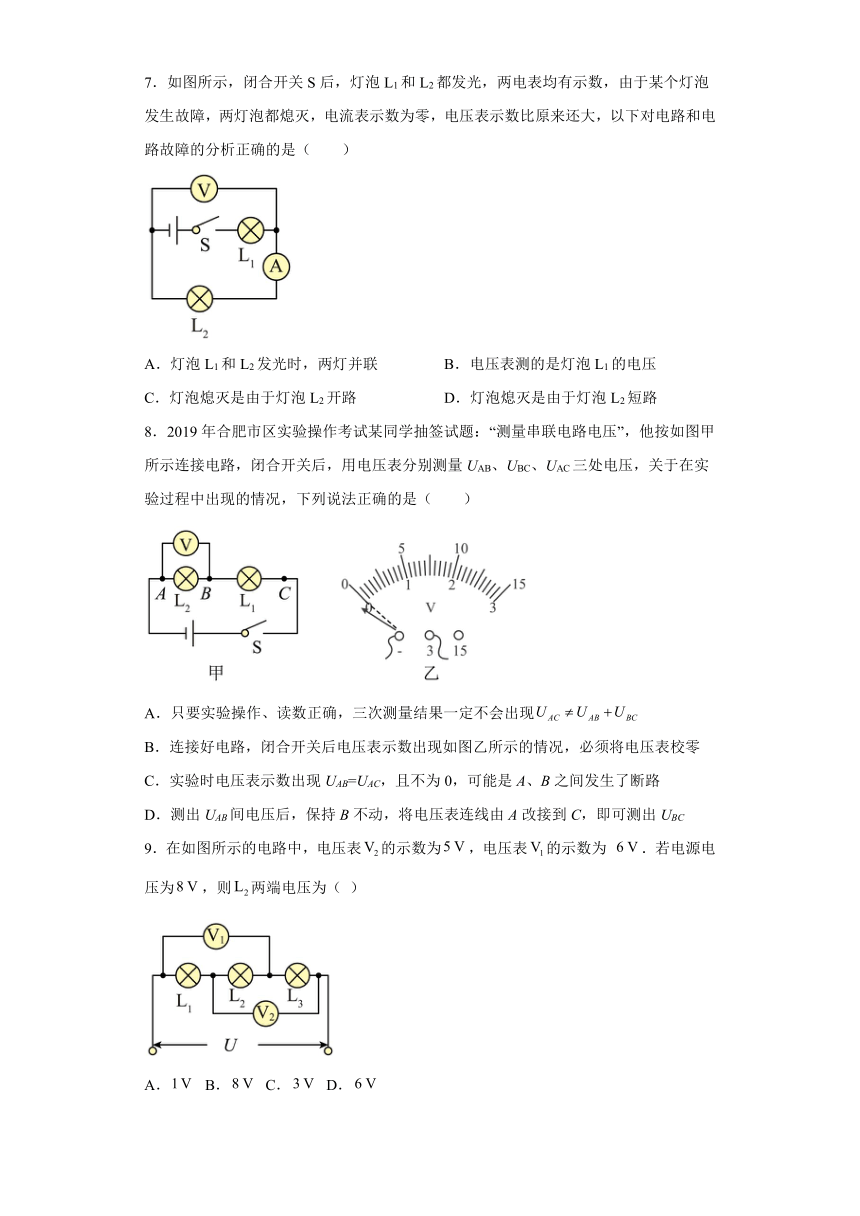

7．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）
A．灯泡L1和L2发光时，两灯并联 B．电压表测的是灯泡L1的电压
C．灯泡熄灭是由于灯泡L2开路 D．灯泡熄灭是由于灯泡L2短路
8．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
9．在如图所示的电路中，电压表的示数为，电压表的示数为 ．若电源电压为，则两端电压为（ ）
A． B． C． D．
10．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
11．如图所示电路中，当开关S 闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（　　）
A．==， = B．=+， =
C．=+， = D．=+， ＞
二、填空题
12．在下图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，用电器发生故障：
（1）如电压表示数变大，则可判断电路故障是 ___ ；
（2）如电流表示数变大，则可判断电路故障是 ___ ．
13．在如图所示的电路中，电源电压保持不变。电路中存一处故障，且故障只发生在电阻、处，闭合开关后：
若A表不变，V不变，则故障是 _____ ；
若A表不变，V变大，则故障是 _____ ；
若A表变大，V不变，则故障是 _____ ；
若A表变大，V变大，则故障是 _____ 。
14．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（______）
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为 _____ V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了 _____ （选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成 _____ ．
三、解答题
15．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．
（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．
（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是 ______
A．IA＞IB＞IC B．IA＜IB＜IC C．UAB=UBC=UAC D．UAC=UAB+UBC
（5）为了使结论更有普遍性，可采用的方法是： ______ ．
A、换用不同规格灯泡多次实验 B、改变电源电压多次实验．
16．如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
试卷第6页，总6页
参考答案
1．C
【详解】
由电路图可知,两灯泡并联,电压表测电源两端的电压,电流表测通过L1的电流．因并联电路中各支路两端的电压相等，所以,由电压表的示数2.5V可知,灯L2两端的电压一定为2.5V．故选C．
【点睛】
由电路图可知，两灯泡并联，电压表测电源两端的电压，电流表测通过L1的电流．根据并联电路的电流特点结合电压表的示数可知灯L2两端的电压．
2．D
【详解】
根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
3．C
【解析】
A. 电流表断路，整个电路断路，灯泡都不亮，电流表、电压表都无示数．不合题意．B. 灯L1断路了，当用电压表测量时，电压表会有示数，不合题意．C. 灯L2断路了，当用电压表测量时，电压表与电路串联，电压表有示数．符合题意．D. 灯L2短路了,则电路中有电流,灯L1会亮，电流表有示数．不合题意．
点睛：电路故障分为短路和断路，短路时电路中还有电流，有灯泡会亮；断路时，电路中没有电流，灯泡不亮．
4．A
【分析】
灯泡L1和L2串联，电压表测灯L2两端电压，在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．
【详解】
A、灯L1灯丝断了，此时整个电路中都没有电流，灯都不亮，电压表和电流表无示数，故A正确；
B、灯L2灯丝断了，此时电压表会与灯L1串联，电压表有示数，两个灯不亮，电流表无示数，故B错误；
C、灯L1短路，只有灯L2接入电路，灯泡L2发光，电压表和电流表都有示数，故C错误；
D、灯L2短路，电压表短路，电压表无示数，灯L1发光，电流表有示数，故D错误．
故选A．
5．B
【详解】
A、L2短路，电压表同时被短路，示数为0，故A错误；
B、L2灯丝断了，电压表的正负接线柱到电源正负极是连通的，有示数；因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小，电流表的指针几乎无示数，故B正确；
C、L1短路，电压表、电流表测量的是加在灯L2两端的电压和通过的电流，都有示数，故C错误；
D、L1灯丝断，电路断路，电压表到电源两极不通，无示数，故D错误．
故选B．
【点睛】
重点是判断电路故障，要理解当与电压表并联的灯泡断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．
6．C
【详解】
如果电阻R断路，当开关S闭合后，两表示数均无变化，故A错；如果小灯泡L短路，当开关S闭合后，两表示数都有变化，故B错；如果小灯泡L断路，当开关S闭合后，只有电压表示数变化，电流示数不变，故C正确；如果电阻R短路，当开关S闭合后，两表均有示数变化，故D错；应选C．
7．C
【详解】
由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路；综上所述，故ABD错误，C正确。
故选C。
8．C
【分析】
（1）考虑到误差因素得出结论；
（2）用电压表测电压时，电流要从电压表正接线柱流入，从负接线柱流出，否则，指针反向偏转；
（3）故障一般为短路和断路两种情况，根据现象分析解答。
【详解】
A．若出现，即与间电压不相等，但在测量误差允许的范围内，可以得出，串联电路两端的总电压各用电器两端电压之和，故A项错误；
B．连接好电路，闭合开关后若电压表的指针指在了零刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表的正负极接线柱互换，故B项错误；
C．实验时电压表示数，且示数不为0，可能是A、B之间发生了断路或B、C间发生了短路，故C项正确；
D．用电压表测出间电压后，保持B不动，将A改接到C，虽然电压表此时与L1并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L1两端的电压，故D项错误。
故选C。
9．C
【详解】
因为串联电路两端电压等于各用电器两端电压之和，则
，
，
，
解得：
．
故ABD项错误，C项正确．
10．C
【详解】
AB．由甲电路知道，两个灯泡串联，由串联电路的分压特点知道，U=U1 +U2，又因为两个灯泡阻值不等，所以U1 ≠U2，故AB错误；
CD．由乙电路知道，两个灯泡并联，由于并联电路中干路的电流等于各支路电流之和，所以，I=Il +I2，又因为两个灯泡阻值不等，所以根据并联分流规律可知I1 ≠I2，故C正确，D错误，
故选C．
【点睛】
本题考查的是串并联电路的特点，解题的关键是判断电路的连接方式，掌握串联分压，并联分流的特点．
11．B
【详解】
由电路图可知，电流从电源的正极出发，依次经电流表A1、下面的电阻、上面的电阻、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；
根据电压表与被测电路元件并联可知，电压表V1测下边电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；根据串联电路中各处的电流相等可知，两电流表的示数关系为I1=I2，因串联电路中总电压等于各分电压之和可知
U2=U1+U3
故ACD错误，B正确。
故选B。
12．L断路或R短路（或同时L断路和 R短路 ） L短路或R短路（或L与R同时短路）
【详解】
（1）由图示可知，当闭合电键S，电阻与灯泡是串联的，电压表测灯泡两端的电压，当L断路或R短路或同时L断路和 R短路时，电压表的示数会变大；
（2）当L短路或R短路或L与R同时短路时，电流表的示数变大．
13．R1断路 R2断路 R2短路 R1短路
【详解】
由图知，、串联，电流表测整个电路的电流，电压表测两端的电压。
[1]若A表不变，说明电路形成了断路，V不变，说明断路。
[2]若A表不变，说明电路形成了断路，V变大，说明电压表串联接入了电压，电压表串联接入电路相当于断路，则故障是断路。
[3]若A表变大，说明电路是通路，根据欧姆定律可知，电路中的电阻减小，V不变，说明电压表被短路，则故障是短路。
[4]若A表变大，说明电路是通路，根据欧姆定律可知，电路中的电阻减小，V变大，说明电压表测的电源电压，则故障是短路。
14． 1.9 断路 电压表的正负接线柱接反
【详解】
第一空．分析实物图知道，两盏灯串联，开关控制整个电路，电压表测量灯泡L1两端电压，相应的电路图如下：
第二空．由图甲知道，电源由2节干电池串联组成，所以，电源电压大约是3V，由图乙知道，电压表选用的是小量程，其分度值是0.1V，此时电压表的示数是1.9V；
第三空．闭合开关S后，灯L1、L2均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压3V，说明此时电压表的正负接线柱与电源两极相连，所以，应是灯L1发生断路．
第四空．由图知道，如果将AE导线的A端松开，接到D接线柱上来测量灯L2两端的电压，此时电流是从电压表的“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反．
15．② 电流表 电流表指针没有调零 断开开关,电压表换用0 3V量程,然后再进行实验 D A
【详解】
（1）闭合开关S后,发现灯L1发光,L2不发光,说明电路中没有断路,L2不发光,说明是L2短路，故选②；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；（3）闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0 3V的量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；（5）为了得出普遍结论，应该换用不同规格的灯泡，重复操作，进行多次实验；而改变电源电压只能使两灯的电流成倍数的变化，不合适。故选A.
【点睛】
（1）电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；开关闭合前，电流表应该调零；（3）根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和；（5）为了得出普遍结论，应换用不同规格的实验器材进行多次测量．
16．（1）1V；（2）2V.
【详解】
（1）电压表 V 并联在 L 1 两端，所以是测量灯 L 1 两端的电压： U 1 ＝1V ；
（2） L 1 、 L 2 串联,由串联电路电压的规律得：灯 L 2 两端的电压： U 2 ＝U ﹣ U 1 ＝3V ﹣ 1V＝2V ；
