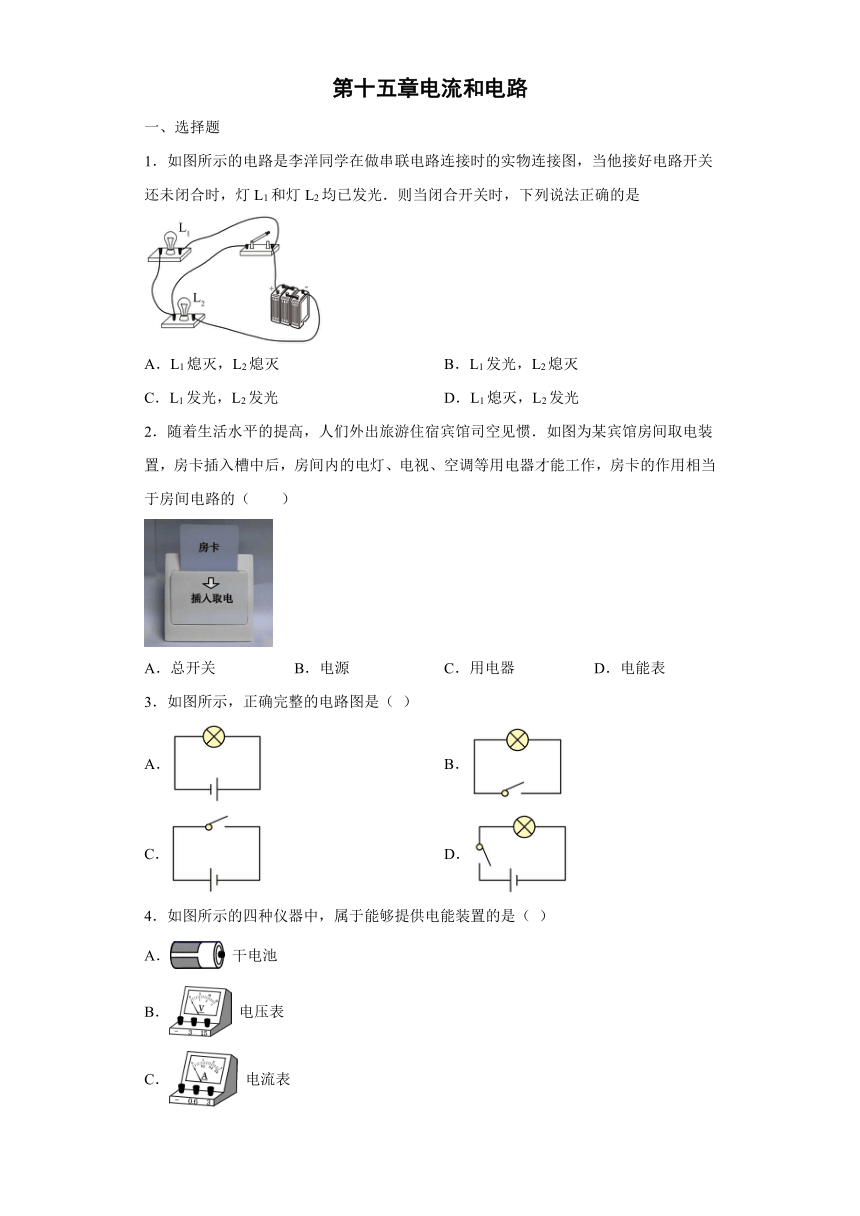

第十五章电流和电路
一、选择题
1．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是
A．L1熄灭，L2熄灭 B．L1发光，L2熄灭
C．L1发光，L2发光 D．L1熄灭，L2发光
2．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关 B．电源 C．用电器 D．电能表
3．如图所示，正确完整的电路图是（ ）
A． B．
C． D．
4．如图所示的四种仪器中，属于能够提供电能装置的是（ ）
A． 干电池
B． 电压表
C． 电流表
D． 滑动变阻器

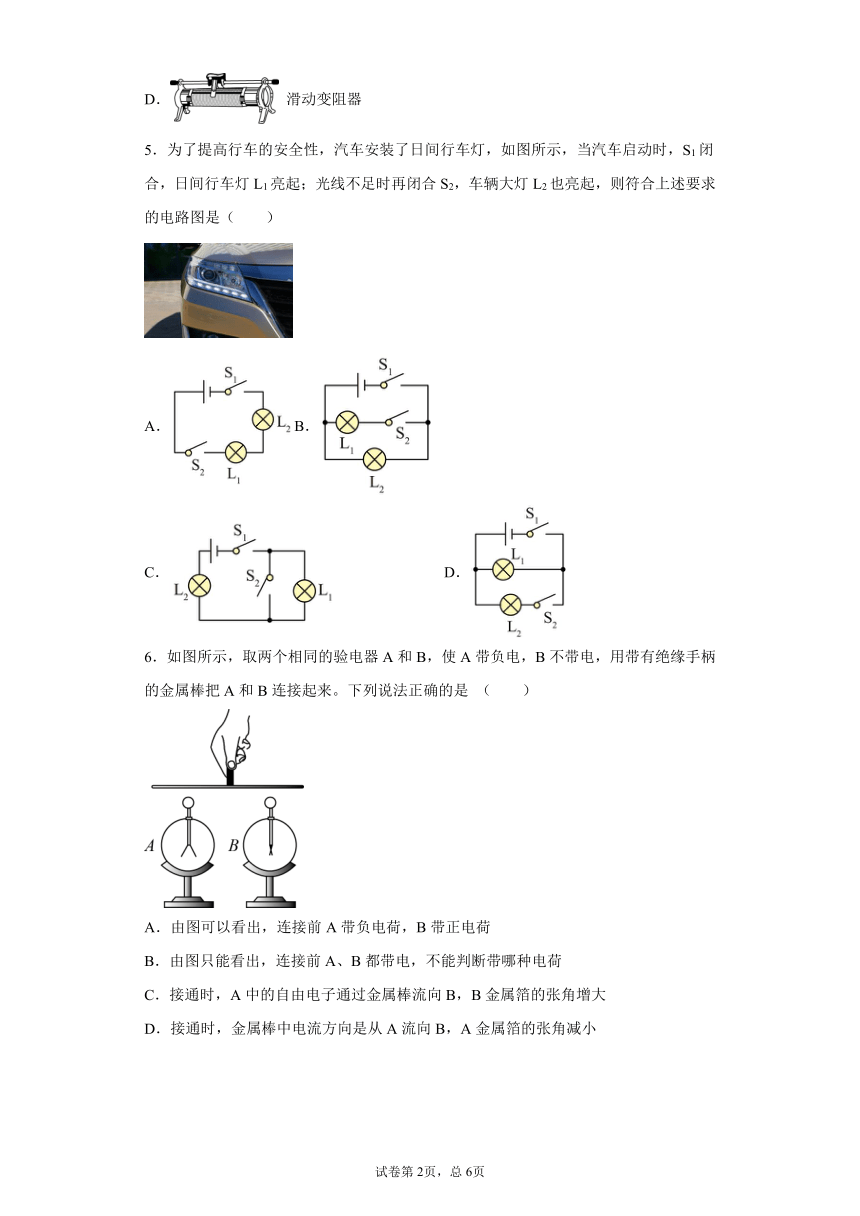

5．为了提高行车的安全性，汽车安装了日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，则符合上述要求的电路图是（　　）
A． B．
C． D．
6．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是 （　　）
A．由图可以看出，连接前A带负电荷，B带正电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小

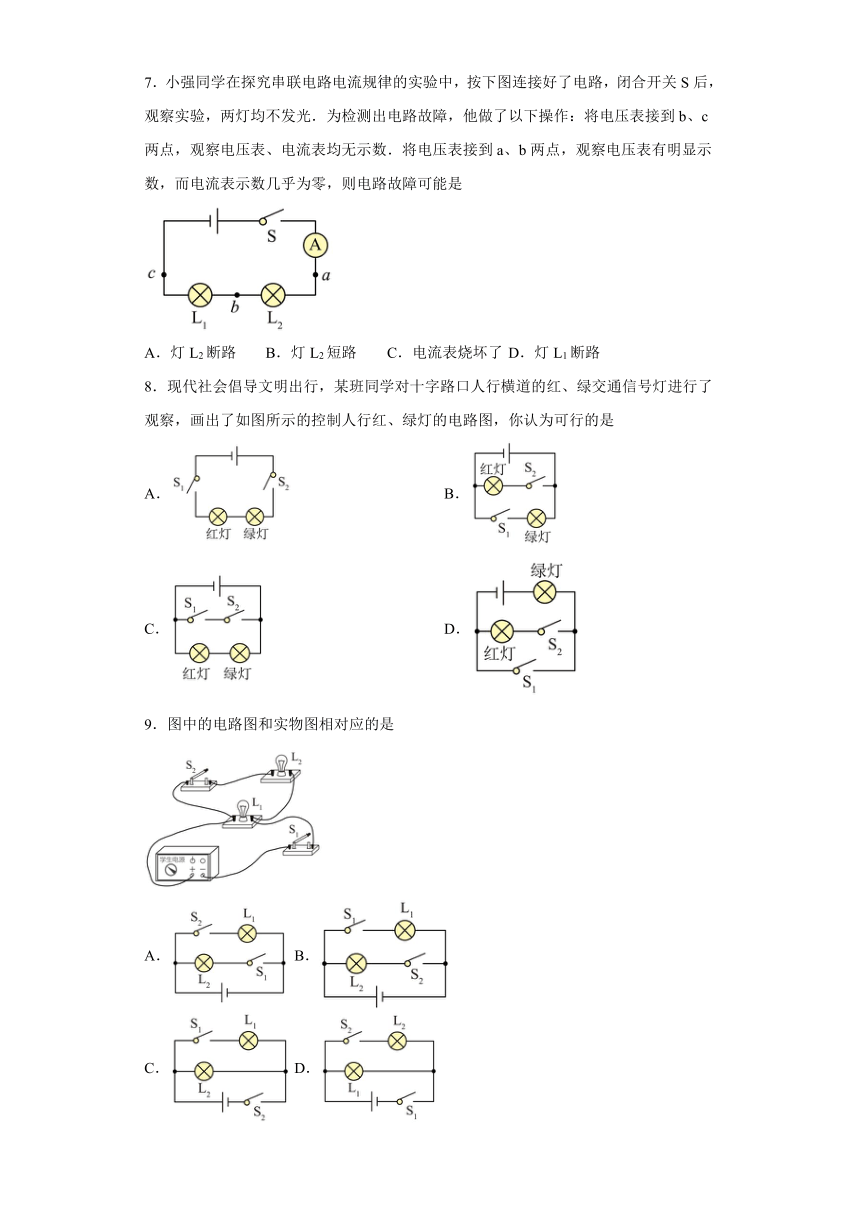

7．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路
8．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是
A． B．
C． D．
9．图中的电路图和实物图相对应的是
A． B．
C． D．

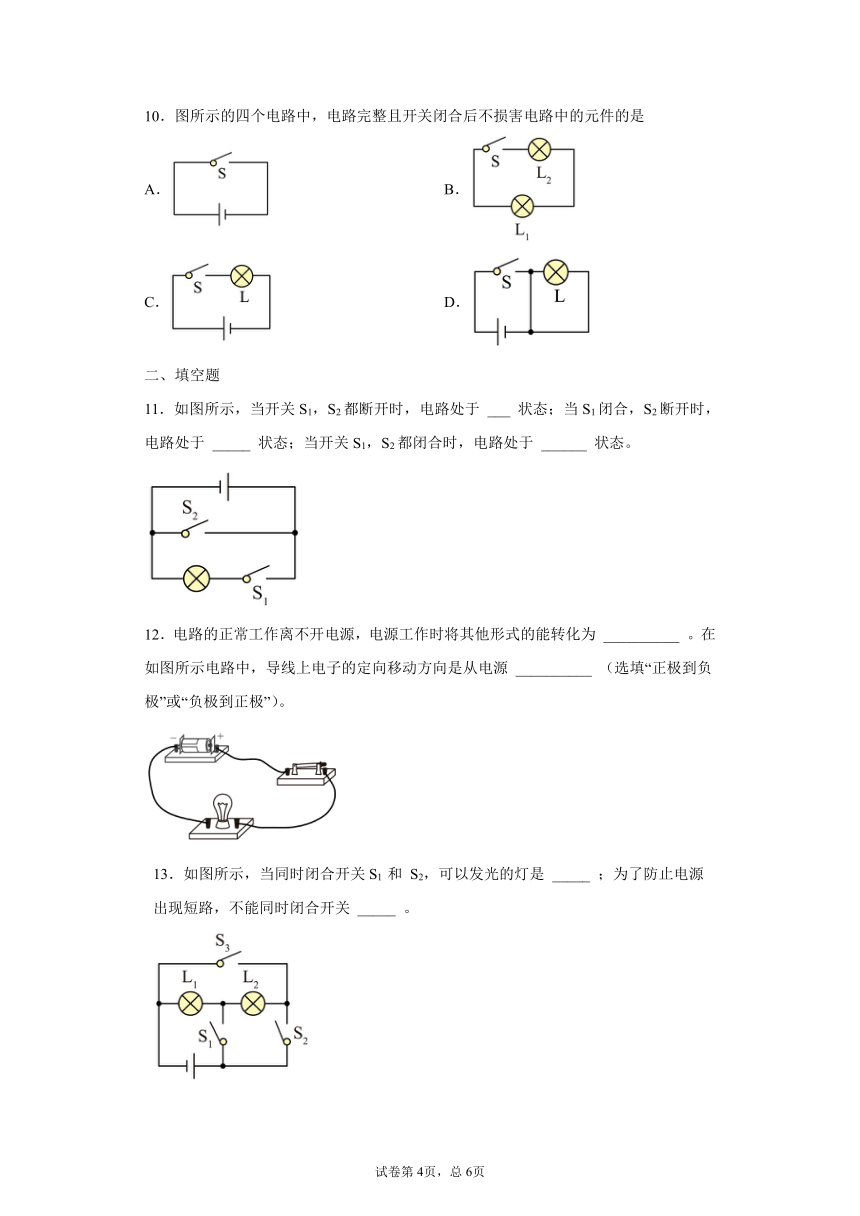

10．图所示的四个电路中，电路完整且开关闭合后不损害电路中的元件的是
A． B．
C． D．
二、填空题
11．如图所示，当开关S1，S2都断开时，电路处于 ___ 状态；当S1闭合，S2断开时，电路处于 _____ 状态；当开关S1，S2都闭合时，电路处于 ______ 状态。
12．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
13．如图所示，当同时闭合开关S1 和 S2，可以发光的灯是 _____ ；为了防止电源出现短路，不能同时闭合开关 _____ 。

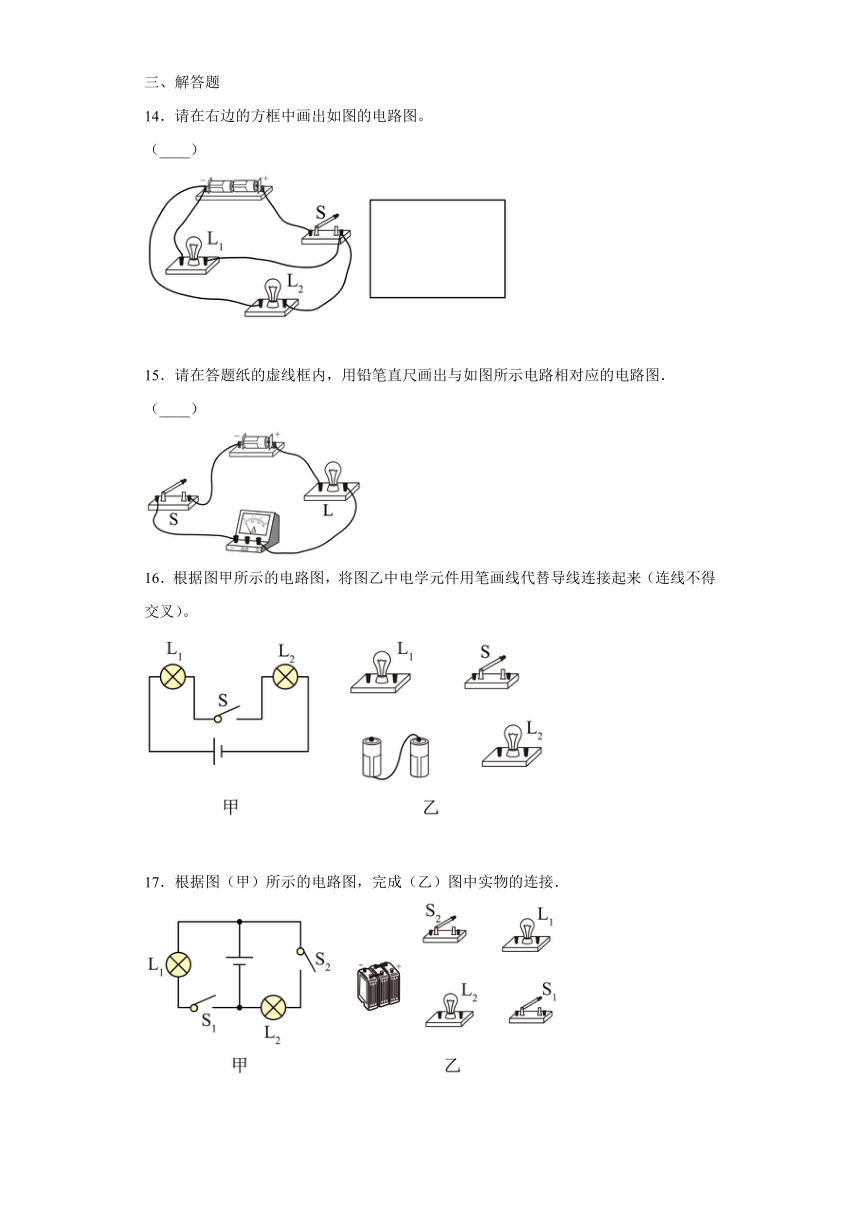

三、解答题
14．请在右边的方框中画出如图的电路图。
（____）
15．请在答题纸的虚线框内，用铅笔直尺画出与如图所示电路相对应的电路图．
（____）
16．根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来（连线不得交叉）。
17．根据图（甲）所示的电路图，完成（乙）图中实物的连接．
18．请你根据图甲所示的电路，用笔画线代替导线，将图乙元件连接起来组成电路，要求：导线不能交叉。
（________）
试卷第4页，总6页
参考答案
1．D
【详解】
根据实物图可知，当开关断开时，两灯泡串联，电流通过两个灯泡，因此两个灯泡都发光；当开关闭合后，L1被短路，电路为L2的基本电路，因此L1熄灭，L2发光．故选D.
【点睛】
先根据实物图识别电路，然后根据当灯泡中有电流通过时灯泡发光，没有电流通过时灯泡熄灭进行分析．
2．A
【详解】
房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确．
3．D
【详解】
一个完好的电路图由四部分电路元件符号组成：电源、用电器、开关、导线；
A．A中缺少开关开关，故A错误；
B．B中缺少电源，故B错误；
C．C中没有用电器，开关闭合后会把电源短路，故C错误；
D．D符合电路的基本组成，故D正确．
4．A
【详解】
A．电池工作时把化学能转化为电能，是电源，故A符合题意；
B．电压表是测量电压的工具，不是电源，故B不符合题意；
C．电流表是测量电流的工具，不是电源，故C不符合题意；
D．滑动变阻器是变阻器，不是电源，故D不符合题意。
故选A。
5．D
【详解】
当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1 、L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为D。
故选D。
6．C
【详解】
AB．由图知，连接前，验电器A的金属箔张开一定角度，则其带了电，但不能判断带上何种电荷，而B金属箔没张开，则其不带电，故AB错误；
CD．用带有绝缘柄的金属棒接通A、B时，A中的自由电子通过金属棒流向B，则电流方向是由B流向A，同时B的金属箔的张角会增大，而A张角会减小，故C正确，D错误。
故选C。
7．A
【详解】
开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1 完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2 断路，故选A．
8．B
【详解】
两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；只闭合开关S1 时绿灯亮，只闭合开关S2 时红灯亮，两灯独立工作，互不影响，故B正确；两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C错误；当只闭合开关S2 时，两灯泡都发光，只闭合S1 时绿灯亮，故D错误，故选B．
9．D
【详解】
S1是干路开关，接在电源的负极；S2是L支路的控制开关，与电源正极相连；比较上图可得D项正确．
10．C
【详解】
电路完整是指用导线将电源、开关和用电器连接起来的；短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连，会损坏电源；而用电器短路是指用一根导线将某个用电器的两端连接起来，用电器短路不会损坏用电器，但用电器不能工作．
A．电源两端被直接用导线相连，故会发生电源短路，损坏电源，故A不符合题意；
B．电路中没有电源，不是完整电路；故B不符合题意；
C．闭合开关，电源与灯泡组成完整电路，故C符合题意；
D．闭合开关后，会对电源及灯泡短路，致使灯泡不能工作，会损坏电源，故D不符合题意．
故选 C．
11．开路 通路 短路
【详解】
[1]当开关S1、S2都断开时，电路中没有电流，电路处于开路状态。
[2]当S1闭合，S2断开时，电路中有电流通过灯泡，电路处于通路状态。
[3]当开关S1、S2都闭合时，导线直接连接电源的两端，电路处于短路状态。
12．其它形式的能 负极到正极
【分析】
根据电源工作时的能量转化和电路内部和外部电流流向以及电子移动的方向与电流方向相反即可解答。
【详解】
[1]电源工作时是将其它形式的能转化为电能的过程。
[2]在电路外部电流从电源正极流向负极，电源内部电流从负极流向正极，而电子与电流方向相反，因此导线上电子移动的方向是从电源负极到正极。
13．L1 S2和S3
【详解】
[1]当同时闭合开关S1 和 S2，灯泡L2两端被短路，L1可以发光。
[2]同时闭合开关S2和S3会导致电源的正负极直接相连，出现电源短路现象。
14．
【详解】
由图可知，闭合开关，电流从电源正极出发，经开关S分别流入两个灯泡后回到负极，所以两个灯泡并联，电路图如下：
。
15．
【详解】
从实物图中可以看出灯泡与电流表串联连接，从电源正极出发，依次经过灯泡、电流表和开关，然后回到电源负极即可，如图所示：
16．
【详解】
由电路图连接实物图时，电路中各元器件的顺序要与电路图一致，不能随意的移动顺序，一般从电源正极开始，按电流方向逐一连接，连接如图
17．
【分析】
根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最少的支路，再把并联的部分连接到相应的位置即可．
【详解】
从电源正极出发,依次串联灯泡L1、开关S1回到电源的负极,然后把灯泡L2和开关S2串联后并联在电源两端，如下图所示：
18．
【详解】
原电路中，两灯并联，开关S2与灯串联，只控制灯L2；S1控制整个电路，根据电路图连接实物图，如下图所示
