2021——2022学年度人教版九年级物理 第十六章电压 电阻 16.1电压 课后练习
一、选择题

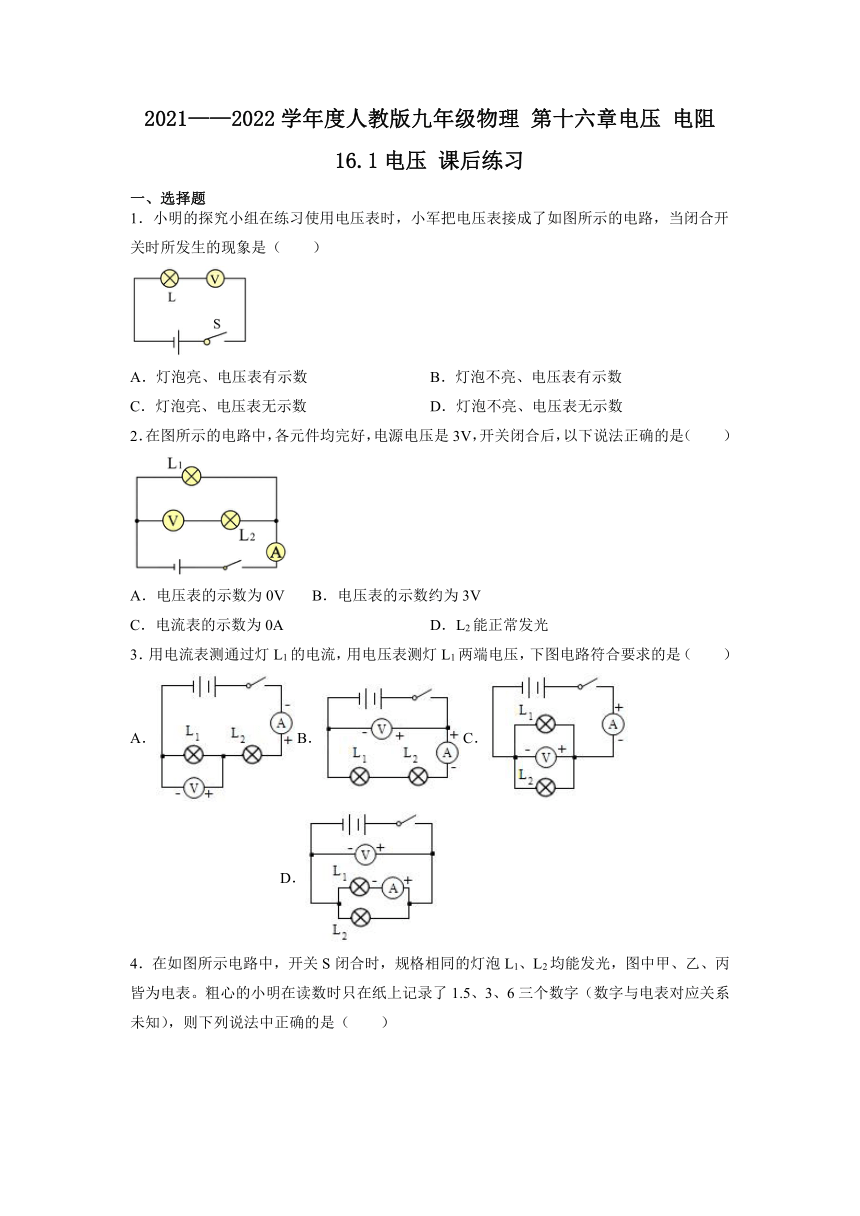

1．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数 D．灯泡不亮、电压表无示数
2．在图所示的电路中，各元件均完好，电源电压是3V，开关闭合后，以下说法正确的是（　　）
A．电压表的示数为0V B．电压表的示数约为3V
C．电流表的示数为0A D．L2能正常发光
3．用电流表测通过灯L1的电流，用电压表测灯L1两端电压，下图电路符合要求的是（　　）
A．B．C． D．

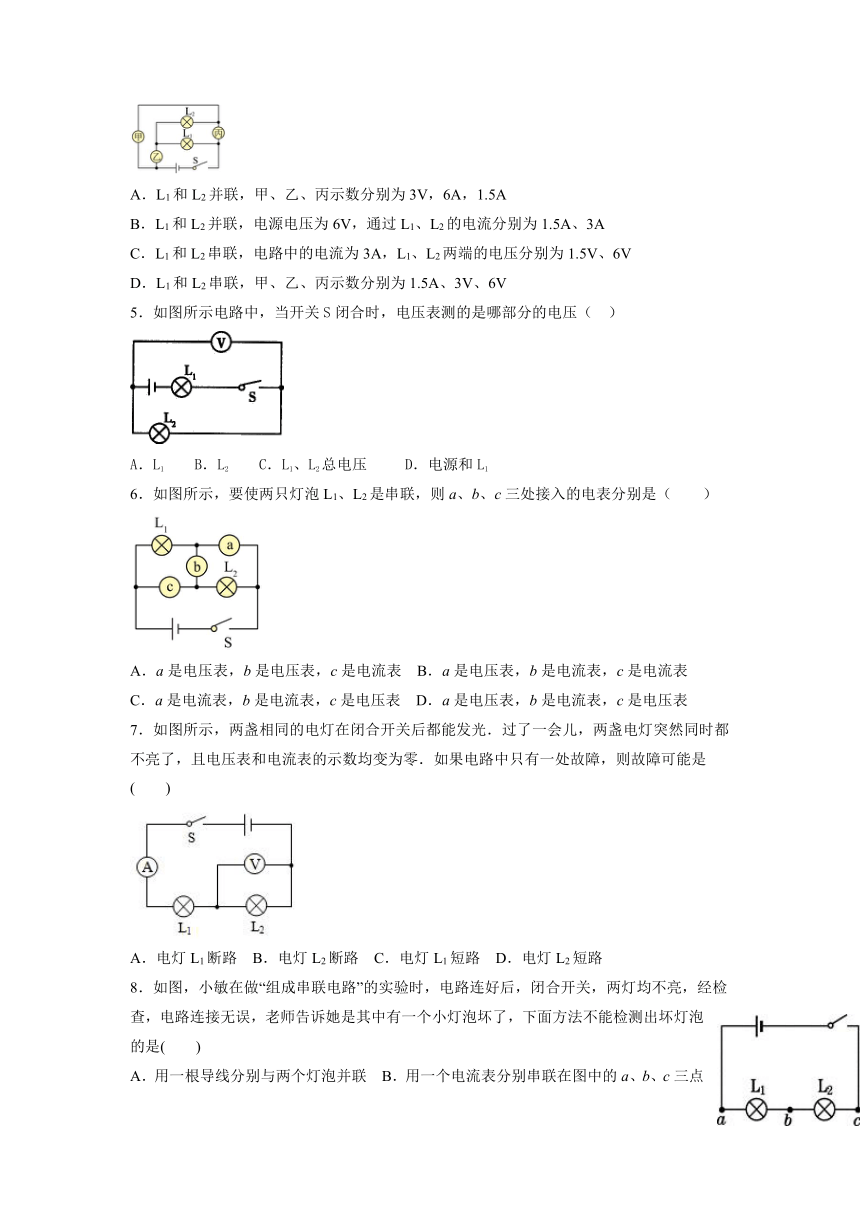

4．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙皆为电表。粗心的小明在读数时只在纸上记录了1.5、3、6三个数字（数字与电表对应关系未知），则下列说法中正确的是（　　）
A．L1和L2并联，甲、乙、丙示数分别为3V，6A，1.5A
B．L1和L2并联，电源电压为6V，通过L1、L2的电流分别为1.5A、3A
C．L1和L2串联，电路中的电流为3A，L1、L2两端的电压分别为1.5V、6V
D．L1和L2串联，甲、乙、丙示数分别为1.5A、3V、6V
5．如图所示电路中，当开关S闭合时，电压表测的是哪部分的电压（ ）
A．L1 B．L2 C．L1、L2总电压 D．电源和L1
6．如图所示，要使两只灯泡L1、L2是串联，则a、b、c三处接入的电表分别是（　　）
A．a是电压表，b是电压表，c是电流表 B．a是电压表，b是电流表，c是电流表
C．a是电流表，b是电流表，c是电压表 D．a是电压表，b是电流表，c是电压表
7．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
8．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是(　　)
A．用一根导线分别与两个灯泡并联 B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联 D．用一个小灯泡分别与两个灯泡并联
二、填空题

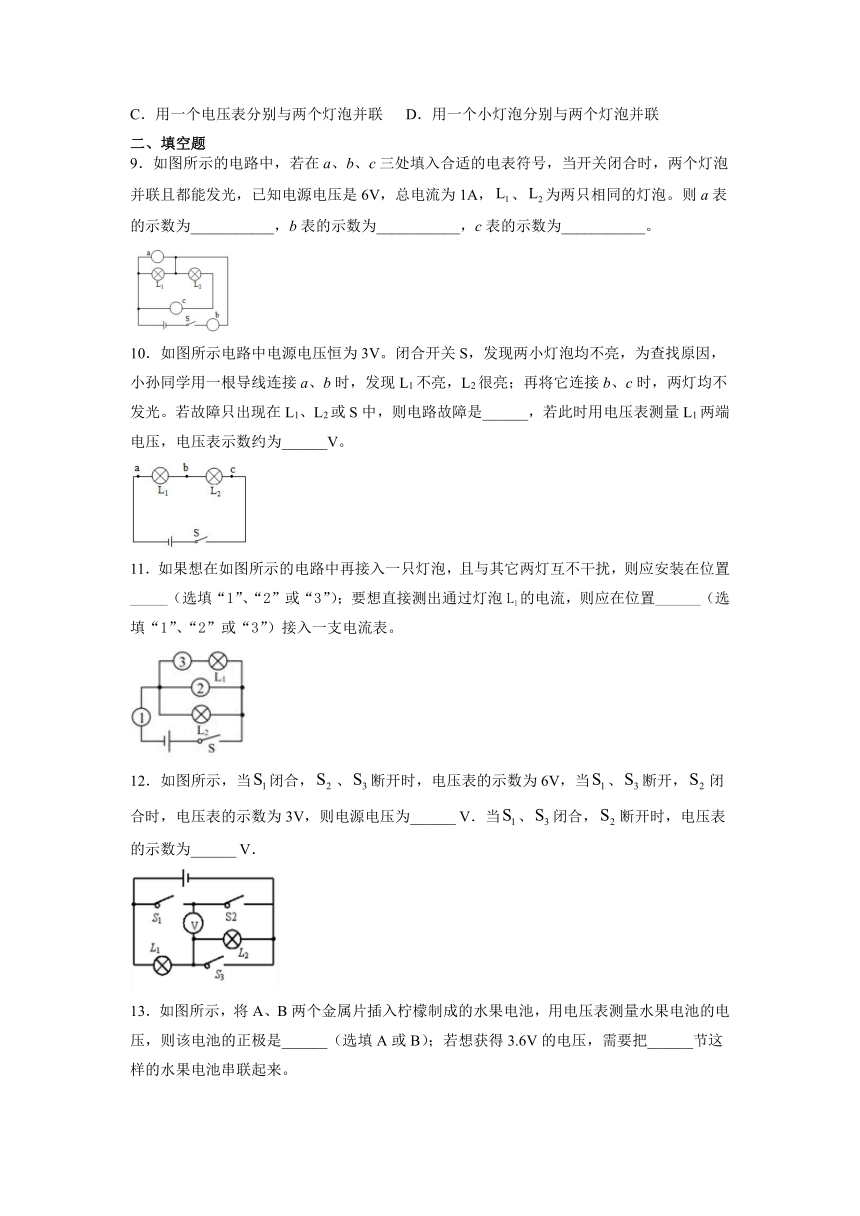

9．如图所示的电路中，若在a、b、c三处填入合适的电表符号，当开关闭合时，两个灯泡并联且都能发光，已知电源电压是6V，总电流为1A，、为两只相同的灯泡。则a表的示数为___________，b表的示数为___________，c表的示数为___________。
10．如图所示电路中电源电压恒为3V。闭合开关S，发现两小灯泡均不亮，为查找原因，小孙同学用一根导线连接a、b时，发现L1不亮，L2很亮；再将它连接b、c时，两灯均不发光。若故障只出现在L1、L2或S中，则电路故障是______，若此时用电压表测量L1两端电压，电压表示数约为______V。
11．如果想在如图所示的电路中再接入一只灯泡，且与其它两灯互不干扰，则应安装在位置_____（选填“1”、“2”或“3”）；要想直接测出通过灯泡L1的电流，则应在位置______（选填“1”、“2”或“3”）接入一支电流表。
12．如图所示，当闭合，、断开时，电压表的示数为6V，当、断开，闭合时，电压表的示数为3V，则电源电压为______ V．当、闭合，断开时，电压表的示数为______ V．
13．如图所示，将A、B两个金属片插入柠檬制成的水果电池，用电压表测量水果电池的电压，则该电池的正极是______（选填A或B）；若想获得3.6V的电压，需要把______节这样的水果电池串联起来。
14．如图所示电路，开关S闭合后，两灯均发光，此时灯L1与灯L2__ 联；电压表测的是灯 __ （选填“L1”或“L2”）两端电压。一段时间后，有一灯熄灭，但电压表读数变小，电流表读数变大，则故障可能是 __ （选填“L1短路”、“L1断路”或“L2断路”）。
三、作图题
15．在图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
16．如图所示，小明连接并联电路时连线有错误，请你在错接的导线上画×，只改接图中的一根导线的一端，使两灯并联，且电路连接正确。
四、实验题
17．同学们练习串并联电路的连接以及电压表和电流表的使用。
(1)使用电压表测电压时表盘如图所示，则所测电压值可能是______V或_______V；
(2)小虎同学连接了如图所示电路，闭合电路开关后，电流表指针快速打到了表盘最右侧，出现这种现象的原因是_______ ， 此错误会造成的后果是_________；
(3)如图所示电路中两灯规格相同。当闭合开关后，发现两灯均不发光，拿导线直接接通a、d两接线柱，灯L2发光且很亮。在可确定导线及接线均正常且不考虑两个元件同时出问题的情况下，电路的故障可能是______或_____。若要只用一根导线进一步确定电路故障所在，则接下来要进行的操作是________。
18．实验小组的同学做关于串并联电路的实验。
(1)请根据下图的电路图把用笔画导线连接对应的实物图 ______ 。（电流表用小量程、 导线不能交叉）正确连接好电路后，闭合开关S1和S2，此时电流表示数如图所示，发现小灯泡却不亮。实验小组有同学认为小灯泡肯定烧坏了（即灯丝断了），应该更换灯泡。这个同学的说法是否正确，说出判断依据。 ______
(2)如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3A。电流表A1的示数 ______ 0.3A。（选填“大于”“小于”或“等于”）
19．小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来______；
(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______
(3)小明将L1换成额定电压为2.5V的LED，闭合开关后发现LED亮，而L2不亮；
①小明认为此时L2烧断，他判断是否正确 ______依据是______；
②小芳认为L2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V1、V2的示数均为4.4V，这可能是______烧断（选填“LED”“L2”）。
五、综合题
20．如图，电源电压为6 V，电路中的三只灯泡完全相同．问：
（1）若电流表的示数是0.3 A，则哪几盏灯中的电流等于0.3 A？___________
（2）电压表的读数为多少？___________
21．如图所示是一位同学在探究串并联电路电流电压规律实验的实物连线,则这样的连接方式和是 _______ 联,电压表测的电压是 ______ 电压,若测得的电压表如图甲乙丙所示,则这时 ____ 图可能是此时电压表的读数．为了测量两端的电压,只去掉一条连接线,并在此根连接线上打“×”(表示不要),然后用黑色或蓝色笔重新画上一根正确的连接的导线(均在答题对应的图上作答连线). 则 _______ 图可能是此时电压表的读数．（________）
【参考答案】
1．B 2．B 3．D 4．D 5．D 6．D 7．A 8．A
9． 1A
10．L1断路 3
11．2 3
12．9 9
13．B 3
14．串 L1 L1短路
15．
16．
17．5.5 1.1 电流表并联在灯两端造成通过电流表电流过大 损坏电流表 开关断路 灯L1断路 用导线短接开关
18． 因为电流表与小灯泡串联，而电流表有示数，说明电路为通路，小灯泡不会烧断 大于
19． 1.5 否 不正确 L2烧断的情况下，LED灯也不亮 LED
20．所有灯中的电流均为0.3 A． 4 V
21．串 两灯泡两端的 甲 丙
