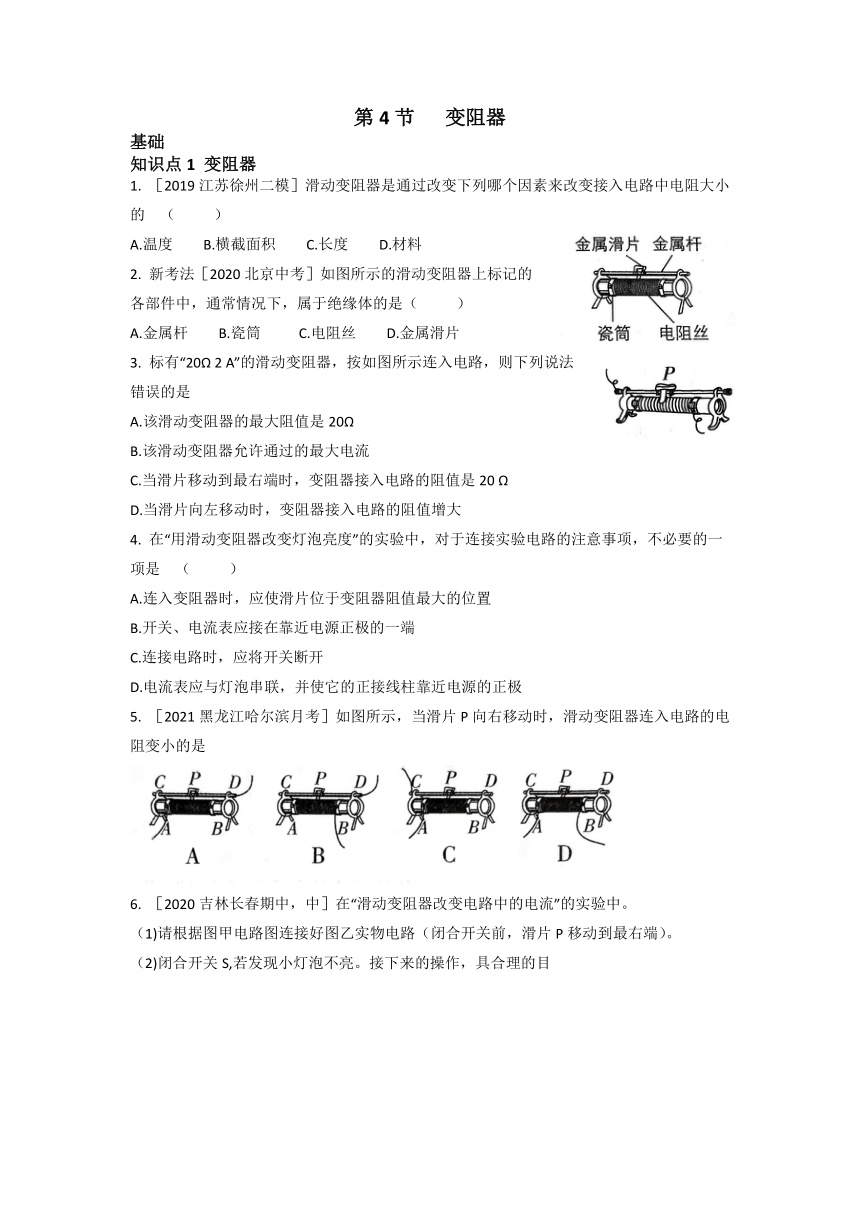

第4节 变阻器
基础
知识点1 变阻器
［2019江苏徐州二模］滑动变阻器是通过改变下列哪个因素来改变接入电路中电阻大小的 （ ）
A.温度 B.横截面积 C.长度 D.材料
新考法［2020北京中考］如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（ ）
A.金属杆 B.瓷筒 C.电阻丝 D.金属滑片
标有“20Ω 2 A”的滑动变阻器，按如图所示连入电路，则下列说法错误的是
A.该滑动变阻器的最大阻值是20Ω
B.该滑动变阻器允许通过的最大电流
C.当滑片移动到最右端时，变阻器接入电路的阻值是20 Ω
D.当滑片向左移动时，变阻器接入电路的阻值增大
在“用滑动变阻器改变灯泡亮度”的实验中，对于连接实验电路的注意事项，不必要的一项是 （ ）
A.连入变阻器时，应使滑片位于变阻器阻值最大的位置
B.开关、电流表应接在靠近电源正极的一端
C.连接电路时，应将开关断开
D.电流表应与灯泡串联，并使它的正接线柱靠近电源的正极
［2021黑龙江哈尔滨月考］如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是

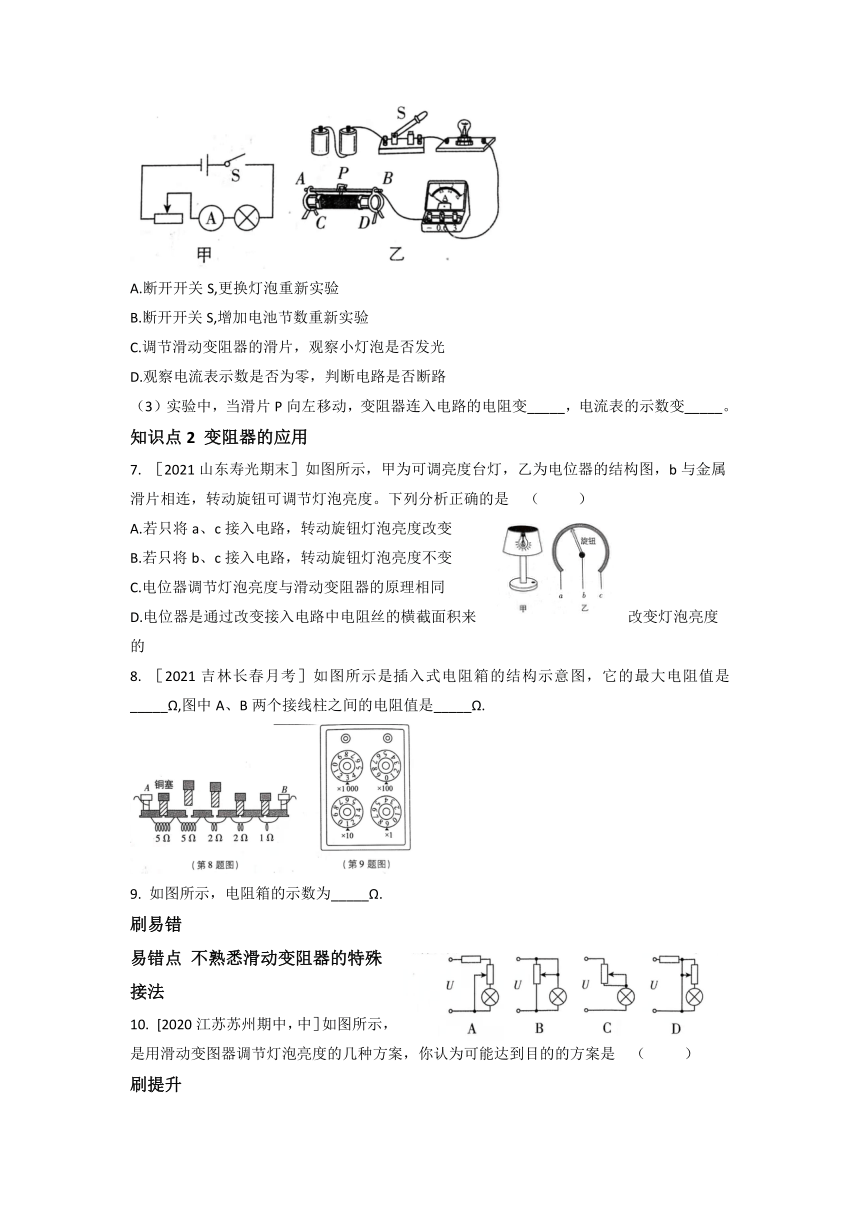

［2020吉林长春期中，中］在“滑动变阻器改变电路中的电流”的实验中。
（1)请根据图甲电路图连接好图乙实物电路（闭合开关前，滑片P移动到最右端）。
（2)闭合开关S,若发现小灯泡不亮。接下来的操作，具合理的目
A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池节数重新实验
C.调节滑动变阻器的滑片，观察小灯泡是否发光
D.观察电流表示数是否为零，判断电路是否断路
（3）实验中，当滑片P向左移动，变阻器连入电路的电阻变_____，电流表的示数变_____。
知识点2 变阻器的应用
［2021山东寿光期末］如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是 （ ）
A.若只将a、c接入电路，转动旋钮灯泡亮度改变
B.若只将b、c接入电路，转动旋钮灯泡亮度不变
C.电位器调节灯泡亮度与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
［2021吉林长春月考］如图所示是插入式电阻箱的结构示意图，它的最大电阻值是_____Ω,图中A、B两个接线柱之间的电阻值是_____Ω.
如图所示，电阻箱的示数为_____Ω.
刷易错
易错点 不熟悉滑动变阻器的特殊接法
[2020江苏苏州期中，中］如图所示，是用滑动变图器调节灯泡亮度的几种方案，你认为可能达到目的的方案是 （ ）
刷提升
[2020河北衡水期中］如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是 （ ）
［2021山东济南期末，中］如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是 （ ）
A.S和A接触，P向右移动灯泡变暗
B.S和B接触，P向右移动灯泡变亮
C.S和C接触，P向左移动灯泡变亮
D.S和C接触，P向右移动灯泡变暗
［2019山东临沂月考，中］将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的总电阻最大，应把滑片P1、P2放在 （ ）
A.滑片P1放在最右端，滑片P2也放在最右端
B.滑片P1放在最左端，滑片P2也放在最左端
C.滑片P1放在最右端，滑片P2放在最左端
D.滑片P,放在最左端，滑片P2放在最右端
［2020江西上饶期末，中］如图所示电路中，电源电压保持不变，闭合开关S,将滑动变阻器滑片向左移动时，下列说法正确的是 （ ）
A.灯泡L亮度不变，电压表示数变小
B.电流表示数不变，电压表示数变大
C.电流表示数变小，电压表示数不变
D.电流表、电压表示数均不变
［2021 河北石家庄月考，中］如图所示是小明用他身边的器材自制的简易调光灯干电池电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该_______；夹子A从最左端移到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更______（填“粗”或“细”）的铅笔芯来做实验。
［2019安徽淮北月考，中］如图为“用滑动变阻器改变灯泡亮度”的实验。
（1)请连接好实物图，要求：滑动变阻器的滑片向B端滑动时，灯泡的亮度增加。
（2)在闭合开关前，滑片P应移动到最_____端（填“左”或“右”）。
（3)开始实验后，甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化，而且一直很暗，这可能是____________________。
（4)在方框中按照题目的要求画出你所连的实物图对应的电路图。
［2019贵州遵义模拟，中］如图所示是一个未完成的实物电路，请根据要求，用笔画线代替导线，完成电路连接。要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路中的总电流，导线不能交叉。
刷素养
[2020湖北黄冈模拟，偏难］如图为某电阻箱的内部结构示意图。调节旋钮A、B,可以使滑片P分别与各触点接通（小圆圈表示触点），A中每个电阻均为1Ω,B中每个电阻均为10Ω,当两个旋钮调节至图示位置时，电阻箱的总电阻为Ω,若用这个电阻箱调节扬声器的音量，应该将其与扬声器联。某次使用时，需要对扬声器音量进行微调，则应该调节旋钮_______（填“A”或“B”）。
