15.4电流的测量随堂达标训练 2021-2022学年度人教版初中九年级物理

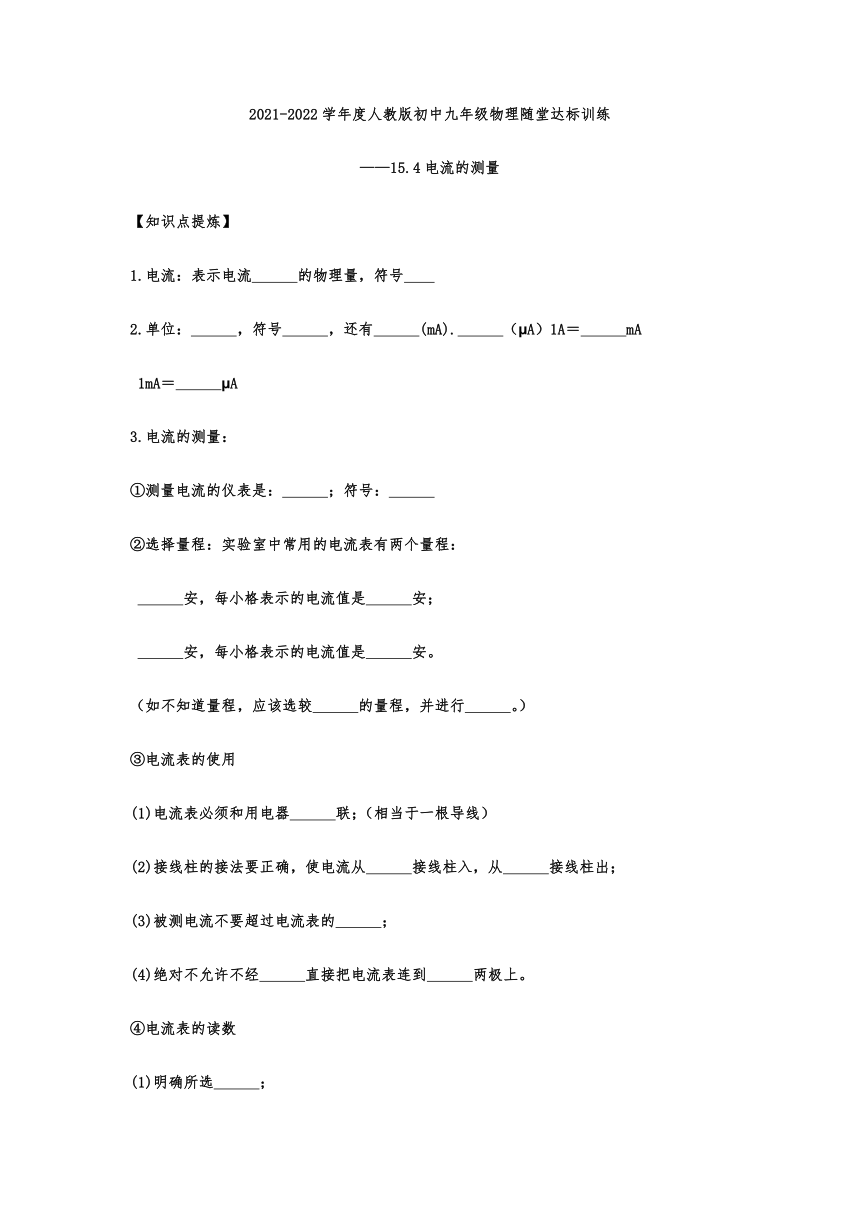

2021-2022学年度人教版初中九年级物理随堂达标训练
——15.4电流的测量
【知识点提炼】
1.电流：表示电流 的物理量，符号
2.单位： ，符号 ，还有 (mA). （ A）1A＝ mA
1mA＝ A
3.电流的测量：
①测量电流的仪表是： ；符号：
②选择量程：实验室中常用的电流表有两个量程：
安，每小格表示的电流值是 安；
安，每小格表示的电流值是 安。
（如不知道量程，应该选较 的量程，并进行 。）
③电流表的使用
(1)电流表必须和用电器 联；（相当于一根导线）
(2)接线柱的接法要正确，使电流从 接线柱入，从 接线柱出；
(3)被测电流不要超过电流表的 ；
(4)绝对不允许不经 直接把电流表连到 两极上。
④电流表的读数
(1)明确所选 ；
(2)明确 （每一小格表示的电流值）；
(3)根据表针向右偏过的格数读出电流值；
【达标训练】
1.（2021福建模拟）关于电流，下列说法不正确的是( )
A.电流是表示电流快慢的物理量 B.电流是表示电流强弱的物理量
C.电流的单位是安培，安培的符号是“A” D.电流的符号是“I”
2.（2020曲阳，5）“0.1A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．家庭节能灯

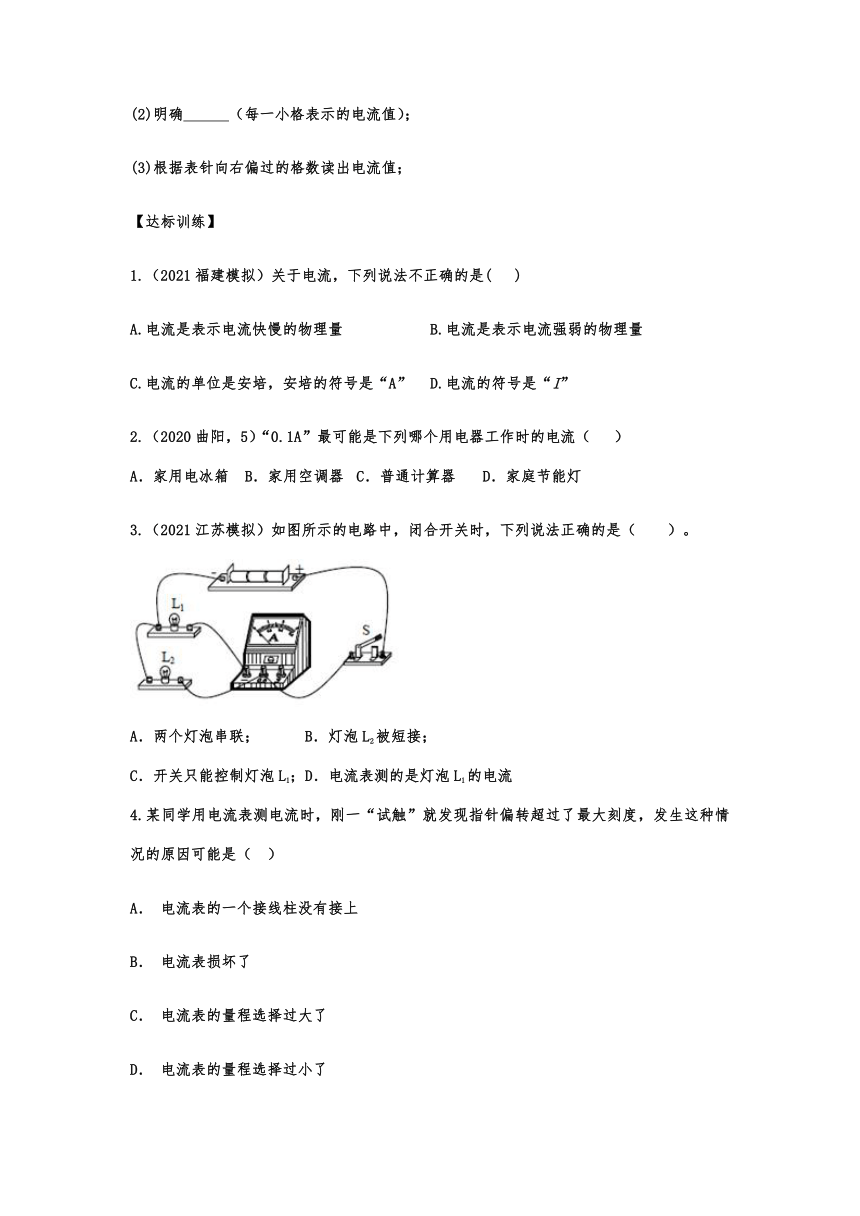

3.（2021江苏模拟）如图所示的电路中，闭合开关时，下列说法正确的是（　　）。
A．两个灯泡串联； B．灯泡L2被短接；
C．开关只能控制灯泡L1；D．电流表测的是灯泡L1的电流
4.某同学用电流表测电流时，刚一“试触”就发现指针偏转超过了最大刻度，发生这种情况的原因可能是（ ）
A． 电流表的一个接线柱没有接上
B． 电流表损坏了
C． 电流表的量程选择过大了
D． 电流表的量程选择过小了
5.在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是（ ）
A． 此时通过该电流表的电流为1.0A或0.2A
B． 该电流表为一台双量程电流表
C． 当使用量程为0～3A的接线柱，分度值为0.1A
D． 在使用该电流表之前应对该表进行调零
6.（2020株洲，18）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A. B.
C. D.
7.小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
A． 电路中电流太大
B． 电路中的电流太小
C． 电流表直接接在电源上
D． 电流表的“+”、“-”接线柱接反了

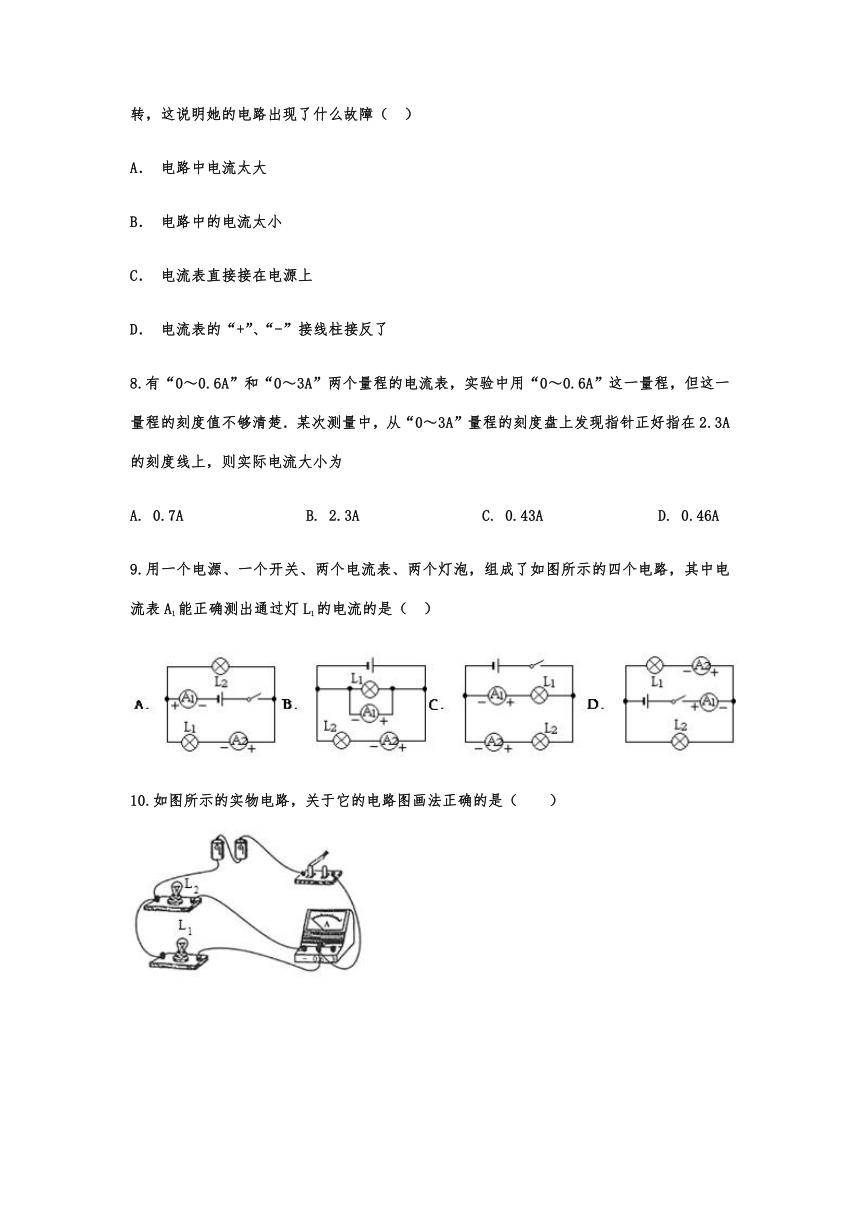

8.有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为
A. 0.7A B. 2.3A C. 0.43A D. 0.46A
9.用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测出通过灯L1的电流的是（ ）
10.如图所示的实物电路，关于它的电路图画法正确的是（　　）

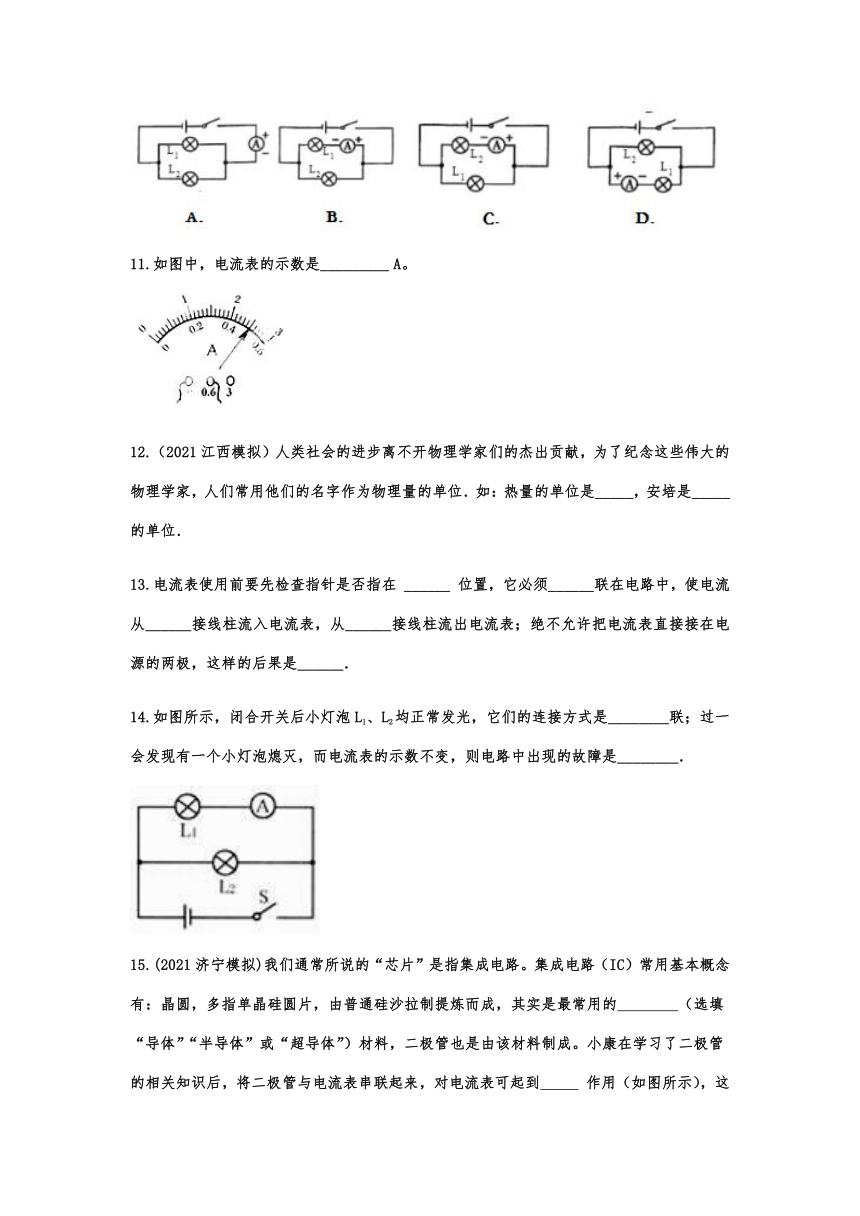

11.如图中，电流表的示数是_________ A。
12.（2021江西模拟）人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位．如：热量的单位是_____，安培是_____的单位．
13.电流表使用前要先检查指针是否指在 ______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．
14.如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________．
15.(2021济宁模拟)我们通常所说的“芯片”是指集成电路。集成电路（IC）常用基本概念有：晶圆，多指单晶硅圆片，由普通硅沙拉制提炼而成，其实是最常用的 （选填“导体”“半导体”或“超导体”）材料，二极管也是由该材料制成。小康在学习了二极管的相关知识后，将二极管与电流表串联起来，对电流表可起到 作用（如图所示），这是利用了二极管单向导电性的特性。
16.（2020江西，23）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验
17.（2021镇江模拟）如图所示，木块的长度为_______cm；弹簧测力计的示数为_______N；电流表的示数为_______A.
18．（2021汕头新溪一中模拟）如图所示的四个图中, 甲图中物体的长度是________________cm；乙图中的电流表的读数是_____________A；丙图中小球的重力是____________N；丁图的体温计的示数是_________________℃。
19.根据如图甲所示的电路图，用笔画线代替导线，连接图乙中的实物电路。(要求连线不能交叉)
20.（2021汕头新溪一中模拟）在图实物图中以笔画线代替导线画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路实物图。（3分）
21.在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：
（1）闭合开关，观察到灯泡L1和L2的发光情况是： ______ ．
（2）针对上述现象，该电路存在的问题是：① ______ ；② ______ ．
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）在图乙虚线框中画出改正后的电路图．
22.（2020恩施，22）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
23.在学习电学时，老师让同学们探究《点亮小灯泡》实验，提供了如图1所示仪器：
(1)实验中干电池的作用是 ．
(2)观察小灯泡结构后，老师让同学们只用一根导线就可以点亮小灯泡，同学们设计了如图2的电路，小灯泡能够发光的是 图，造成短路的是 图，断路的是 图．
(3)实验中我们直接用手按压导线，使电路连通，人却不会触电，原因是 ．
(4)为测量通过小灯泡的电流，同学们添加了开关、电流表、灯座，电池座．请你用笔画线代替导线完成图3的电路连接．此时电流表示数如图 4，通过小灯泡的电流为 A．
2021-2022学年度人教版初中九年级物理随堂达标训练参考答案
——15.4电流的测量
【知识点提炼】
1.电流：表示电流 的物理量，符号
【答案】强弱；I
2.单位： ，符号 ，还有 (mA). （ A）1A＝ mA
1mA＝ A
【答案】安培；A；毫安；微安；1000；1000
3.电流的测量：
①测量电流的仪表是： ；符号：
②选择量程：实验室中常用的电流表有两个量程：
安，每小格表示的电流值是 安；
安，每小格表示的电流值是 安。
（如不知道量程，应该选较 的量程，并进行 。）
③电流表的使用
(1)电流表必须和用电器 联；（相当于一根导线）
(2)接线柱的接法要正确，使电流从 接线柱入，从 接线柱出；
(3)被测电流不要超过电流表的 ；
(4)绝对不允许不经 直接把电流表连到 两极上。
④电流表的读数
(1)明确所选 ；
(2)明确 （每一小格表示的电流值）；
(3)根据表针向右偏过的格数读出电流值；
【答案】电流表；；0～0.6；0.02；0～3；0.1；大；试触；串；“+”；“-”；最大测量；用电器；电源；量程；分度值。
【达标训练】
1.（2021福建模拟）关于电流，下列说法不正确的是( )
A.电流是表示电流快慢的物理量 B.电流是表示电流强弱的物理量
C.电流的单位是安培，安培的符号是“A” D.电流的符号是“I”
【答案】A
2.（2020曲阳，5）“0.1A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．家庭节能灯
【答案】D
3.（2021江苏模拟）如图所示的电路中，闭合开关时，下列说法正确的是（　　）。
A．两个灯泡串联； B．灯泡L2被短接；
C．开关只能控制灯泡L1；D．电流表测的是灯泡L1的电流
【答案】D。
4.某同学用电流表测电流时，刚一“试触”就发现指针偏转超过了最大刻度，发生这种情况的原因可能是（ ）
A． 电流表的一个接线柱没有接上
B． 电流表损坏了
C． 电流表的量程选择过大了
D． 电流表的量程选择过小了
【答案】D
5.在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是（ ）
A． 此时通过该电流表的电流为1.0A或0.2A
B． 该电流表为一台双量程电流表
C． 当使用量程为0～3A的接线柱，分度值为0.1A
D． 在使用该电流表之前应对该表进行调零
【答案】A
6.（2020株洲，18）以下电路中，可以正确测出灯L1电流大小的电路是（　　）
A. B.
C. D.
【答案】CD
7.小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障（ ）
A． 电路中电流太大
B． 电路中的电流太小
C． 电流表直接接在电源上
D． 电流表的“+”、“-”接线柱接反了
【答案】D
8.有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为
A. 0.7A B. 2.3A C. 0.43A D. 0.46A
【答案】D
9.用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测出通过灯L1的电流的是（ ）
【答案】C
10.如图所示的实物电路，关于它的电路图画法正确的是（　　）
【答案】C。
11.如图中，电流表的示数是_________ A。
【答案】0.5
12.（2021江西模拟）人类社会的进步离不开物理学家们的杰出贡献，为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位．如：热量的单位是_____，安培是_____的单位．
【答案】焦耳（J） 电流
13.电流表使用前要先检查指针是否指在 ______ 位置，它必须______联在电路中，使电流从______接线柱流入电流表，从______接线柱流出电流表；绝不允许把电流表直接接在电源的两极，这样的后果是______．
【答案】零刻度；串；正；负；短路
14.如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________．
【答案】并；L2断路
15.(2021济宁模拟)我们通常所说的“芯片”是指集成电路。集成电路（IC）常用基本概念有：晶圆，多指单晶硅圆片，由普通硅沙拉制提炼而成，其实是最常用的 （选填“导体”“半导体”或“超导体”）材料，二极管也是由该材料制成。小康在学习了二极管的相关知识后，将二极管与电流表串联起来，对电流表可起到 作用（如图所示），这是利用了二极管单向导电性的特性。
【答案】半导体 保护
16.（2020江西，23）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验
【答案】 没有调零 换接小量程
17.（2021镇江模拟）如图所示，木块的长度为_______cm；弹簧测力计的示数为_______N；电流表的示数为_______A.
【答案】 2.25；1.2；0.3
18．（2021汕头新溪一中模拟）如图所示的四个图中, 甲图中物体的长度是________________cm；乙图中的电流表的读数是_____________A；丙图中小球的重力是____________N；丁图的体温计的示数是_________________℃。
【答案】2.20，2.5，2.4，37.5。
19.根据如图甲所示的电路图，用笔画线代替导线，连接图乙中的实物电路。(要求连线不能交叉)
【答案】解：如图所示：
20.（2021汕头新溪一中模拟）在图实物图中以笔画线代替导线画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路实物图。（3分）
【答案】
21.在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：
（1）闭合开关，观察到灯泡L1和L2的发光情况是： ______ ．
（2）针对上述现象，该电路存在的问题是：① ______ ；② ______ ．
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）在图乙虚线框中画出改正后的电路图．
【答案】（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；
（3）实物电路图如下图所示；
（4）电路图如下图所示．
22.（2020恩施，22）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
【答案】 (1)向左 (2)调零螺丝 (3)0.76 (4)0.24
23.在学习电学时，老师让同学们探究《点亮小灯泡》实验，提供了如图1所示仪器：
(1)实验中干电池的作用是 ．
(2)观察小灯泡结构后，老师让同学们只用一根导线就可以点亮小灯泡，同学们设计了如图2的电路，小灯泡能够发光的是 图，造成短路的是 图，断路的是 图．
(3)实验中我们直接用手按压导线，使电路连通，人却不会触电，原因是 ．
(4)为测量通过小灯泡的电流，同学们添加了开关、电流表、灯座，电池座．请你用笔画线代替导线完成图3的电路连接．此时电流表示数如图 4，通过小灯泡的电流为 A．
【答案】（1）提供电能;
（ 2）A; C; B;
（ 3）人体的安全电压是不高于36V，一节干电池的电压只有1.5V，所以不会电伤人．;
（ 4）
电路图如图：; 0.2
