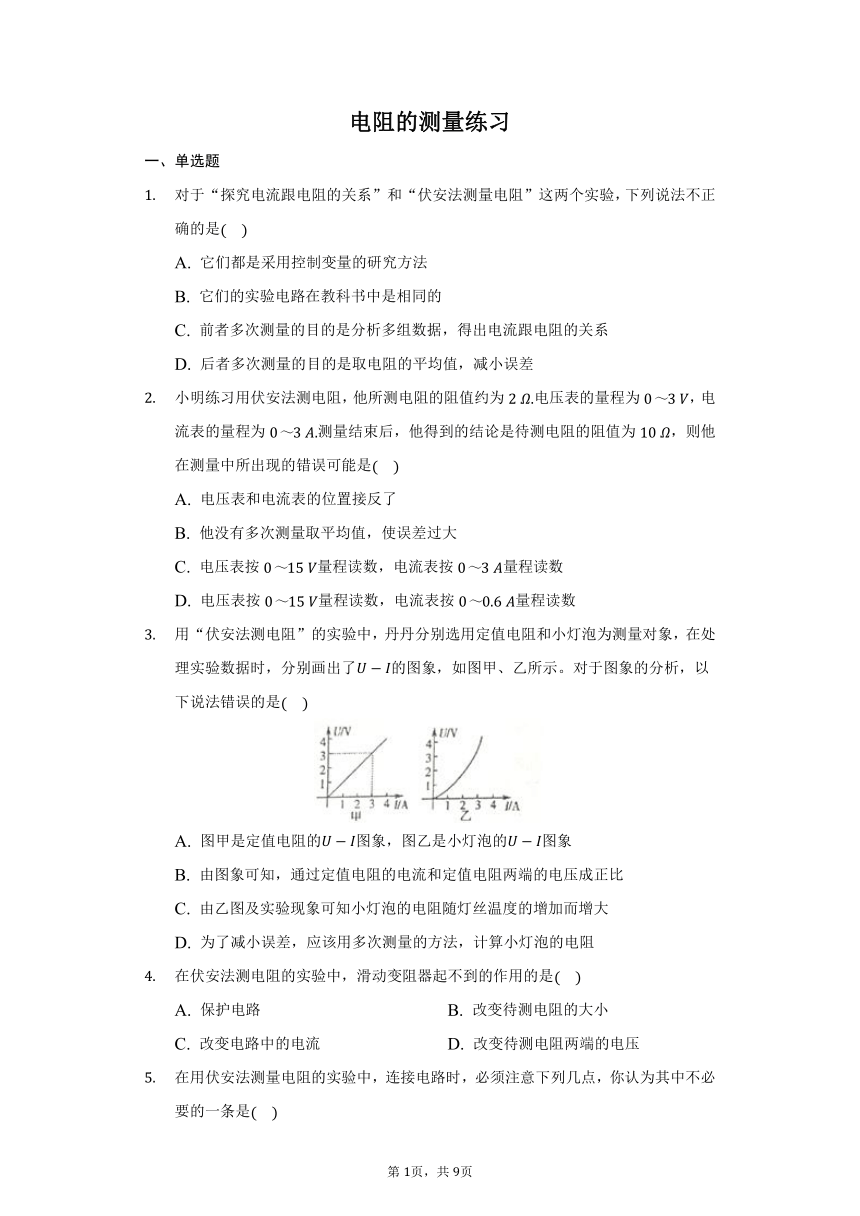

电阻的测量练习
一、单选题
对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是
A. 它们都是采用控制变量的研究方法
B. 它们的实验电路在教科书中是相同的
C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D. 后者多次测量的目的是取电阻的平均值，减小误差
小明练习用伏安法测电阻，他所测电阻的阻值约为电压表的量程为，电流表的量程为测量结束后，他得到的结论是待测电阻的阻值为，则他在测量中所出现的错误可能是
A. 电压表和电流表的位置接反了
B. 他没有多次测量取平均值，使误差过大
C. 电压表按量程读数，电流表按量程读数
D. 电压表按量程读数，电流表按量程读数
用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是
A. 图甲是定值电阻的图象，图乙是小灯泡的图象
B. 由图象可知，通过定值电阻的电流和定值电阻两端的电压成正比
C. 由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
在伏安法测电阻的实验中，滑动变阻器起不到的作用的是
A. 保护电路 B. 改变待测电阻的大小
C. 改变电路中的电流 D. 改变待测电阻两端的电压
在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是
A. 连接滑动变阻器时，应该使滑片位于阻值最大位置处
B. 连接开关时，应该先将开关断开
C. 开关应该接在靠近电源正极的一端
D. 电压表应与待测电阻并联，电流表应与待测电阻串联
在“伏安法”测电阻的实验中，滑动变阻器不能起到的作用是
A. 改变待测电阻两端的电压 B. 改变电路中的电流
C. 保护电路 D. 改变待测电阻的阻值
有以下实验：伏安法测小灯泡的电阻、伏安法测定值电阻的阻值、用刻度尺测量物体的长度、研究杠杆的平衡条件，其中要进行多次实验，用多次测量求平均值的方法来减小测量误差的有
A. B. C. D.
如图所示是用伏安法测电阻的四个电路图，其中正确的是．
A. B.
C. D.
二、填空题
在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为______A，若此时待测电阻两端电压表的示数为2V，则待测电阻的阻值为______。
小杰同学想利用所学知识测量一个阻值未知的定值电阻的阻值．他找来了如下器材：一个电压恒定的电源电源电压值未知、一个阻值已知的定值电阻R、一个电压表量程大于电源电压值、一个单刀双掷开关和若干导线，设计了如图所示的电路图．实验时，他先将开关S拨至a处，电压表的示数为U；然后将开关S拨至b处，电压表的示数为则开关S拨至b处时，电路中的电流为 ，待测电阻的阻值为 ．
在如甲图所示的测小灯泡电阻R的实验中：
在连线的过程中，开关应该处于______状态，滑动变阻器的滑片P应先移到______填“A”或“B”端，使它的电阻值______。
闭合开关后，当滑片向左移动时，电流表读数______、电压表读数______填“变大”、“变小”或“不变”。
当滑片移到某一位置时，电流表、电压表的示数如乙图所示，则电压表读为______伏，电流表读数是______安，由公式______可算得待测小灯泡的电阻为______欧。
三、实验探究题
利用如图所示的电路来测量未知电阻的阻值，的阻值已知．
将实验过程补充完整：
对照电路图连接电路，闭合开关，记下电流表的示数为，则电源电压_________；
断开开关，再闭合开关，记下电流表的示数为；
断开开关，整理器材．
用测得的物理量和已知物理量表示待测电阻_________．
如图所示，在“用伏安法测小灯泡电阻”的实验中：
此实验依据的原理是______
连接好电路后，闭合开关，如果发现无论如何移动滑动变阻器的滑片，小灯泡都不发光，且电流表示数为零，电压表示数为3V，造成这一现象的原因可能是______；如果发现电流表指针摆动出现了如图丙所示的情况，则原因是______
排除故障后，调节滑动变阻器的滑片，电流表示数为时，电压表示数如图乙所示为______V，则此时小灯泡的电阻为______。接着，要使电压表示数变为，则变阻器的滑片应向______选填“A”或“B”端移动。
小明同学在实验中，调节滑动变阻器的滑片，并将实验过程记录了如表所示的信息，小明同学分析表中数据，发现该灯亮度增加时电阻______选填“变大”“变小”或“不变”，造成这种现象的原因可能是______表格中空白处无需填写
灯泡亮度
1 很暗
2 较亮
3 正常
4 很亮
由于电流表和电压表内部有一定的电阻，若考虑电表本身电阻的影响，小明同学在实验中测得灯泡的电流值Ⅰ与灯泡实际通过的电流值Ⅰ相比，Ⅰ______选填“”“”或“”Ⅰ。
某校兴趣小组的同学用“伏安法”测量一只小灯泡的电阻。他们连接了如图甲所示的部分实验电路。
请你用笔画线代替导线在答题卡上将实物电路连接完整。
连接完电路，检查无误后，应将滑动变阻器的滑片调至______选填“A”或“B”端，然后闭合开关，进行实验。
小军通过改变小灯泡两端的电压，进行了三次测量，记录数据及计算值如下表所示，其中第三次测量时电压表的示数如图乙所示，此时小灯泡两端的电压是______V。
实验序号 电压 电流 电阻
1
2
3
小亮看了小军的数据记录，问小军：“你发现三次测量的电阻值相差较大了吗？”，小军与其他同学交流，发现其他小组也有类似现象，他们根据老师提到的小灯泡发热发光的特殊性，判断出小灯泡的电阻可能受______影响发生了变化。
同组的小民在做实验时，由于快速拨动滑动变阻器的滑片，致使小灯泡发出耀眼的光芒后熄灭了，他结合以上的信息判断，小灯泡熄灭的原因应该是灯丝某处发生了______填写物态变化名称。
答案和解析
1.【答案】A
2.【答案】C
【解析】解：如果电流表和电压表位置接反了，电路相当于断路，电压表测量电源电压，电流表示数几乎为零，A不符合题意；已知待测电阻的阻值约为，测量值应该接近或等于，不可能为，与测量次数多少没有关系，B不符合题意；电压表按量程读数，电流表按量程读数，得到的电压是实际电压的5倍，所以本该是的电阻测成了，C符合题意；电压表按量程读数，电流表按量程读数，得到的电压是实际电压的5倍，电流是实际电流的，测量的电阻是实际电阻的25倍，D不符合题意．故选C．
3.【答案】D
【解析】解：
A、根据图甲可知，电压与电流成正比，因此该电阻为定值电阻，所以图甲是定值电阻的图象，则图乙是灯泡的图象，故A正确；
B、由图象甲可知，通过定值电阻的电流和定值电阻两端的电压成正比，故B正确；
C、由乙图可知，电流与电压不成正比，且电压变化比电流变化快，所以灯泡电阻逐渐增大，灯泡电压和电流越大，其实际功率越大，温度越高，由此可知，小灯泡的电阻随灯丝温度的增加而增大，故C正确；
D、灯泡的电阻是变化的，不能取多次测量的平均值减小误差，是为了寻找灯丝电阻与温度的关系，故D错误。
4.【答案】B
【解析】伏安法测电阻的实验中，滑动变阻器主要起保护电路、改变待测电阻两端电压和电流的作用，故选B．
5.【答案】C
【解析】开关在电路中的作用是控制电路电流的通断，与开关是否靠近电源正极一端无关．
6.【答案】D
【解析】解：
实验中电阻的阻值不变，移动滑动变阻器的滑片，可以改变电路中的电流，根据，电阻不变，电流变化，所以被测电阻两端的电压变化，故选项A、B不符合题意；
滑动变阻器连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，可以起到保护电路的作用，故选项C不符合题意；
被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故选项D符合题意。
7.【答案】B
8.【答案】D
9.【答案】 10
【解析】解：由图可知，电流表选择的量程，则最小分度为，指针所指刻度为；
由欧姆定律得，待测电阻的阻值；
故答案为：，10。
10.【答案】
11.【答案】断开 B 最大 变大 变大 10
【解析】解：为了保护电路，在连线的过程中，开关应该处于断开状态，滑动变阻器的滑片位于最大电阻处，即B端，故在闭合开关前，滑动变阻器的滑片P应先移到B端，使它的电阻值最大；
闭合开关后，当滑片向左移动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，电源电压不变，根据欧姆定律可知电路中的电流变大，小灯泡的电阻一定，其两端的电压变大，故电流表读数变大，电压表读数变大；
如图乙所示，电压表选用的是小量程，分度值为，电压表的示数为，电流表选用的是小量程，分度值为，电流表的示数为；根据欧姆定律可得小灯泡的电阻为：；
12.【答案】
【解析】解：只闭合开关时电流表的示数为通过定值电阻的电流，则电源电压；只闭合开关时电流表的示数为通过待测电阻的电流，则．
13.【答案】 小灯泡断路或灯座接触不良 电流表正负接线柱接反了 6 B 变大 灯丝的电阻随温度的升高而变大
【解析】解：伏安法测小灯泡电阻的原理为：；
连接好电路后，闭合开关，发现无论如何移动滑动变阻器的滑片，小灯泡都不发光，且电流表示数为零，说明电路可能断路；电压表示数为电源电压3V，说明电压表与电源连通，则电压表到电源两极间的电路是完好的，则造成这一现象的原因是小灯泡断路或灯座接触不良，而导致电压表串联在电路中了；
测量电流时，发现电流表指针摆动出现了如图丙所示的情况，即电流表指针反向偏转，则他们在电流表的使用上存在的问题是：电流表正负接线柱接反了；
调节滑动变阻器滑片，电流表示数为时，电压表示数如图乙，图中电压表选用小量程，分度值为，示数为，由欧姆定律可得，则此时小灯泡电阻为：
；
灯在额定电压下正常发光，电压表示数为，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为额定电压；
因灯丝的电阻随温度的升高而变大，故小明同学在实验中发现，同一个灯泡计算出的三组电阻值差异较大；
图甲中，电压表与灯并联，电流表测灯与电压表的总电流，由并联电路电流的规律，电流表示数大于通过灯的实际电流，所以ⅠⅠ。
故答案为：；小灯泡断路或灯座接触不良；电流表正负接线柱接反了；；6；B；变大；灯丝的电阻随温度的升高而变大；。
14.【答案】A 温度 升华
【解析】解：伏安法测量电阻的电路中，使用串联电路，首先从电源正极出发，依次连接开关、滑动变阻器、灯泡、电流表、连接到电源负极，最后把电压表和小灯泡并联，电路图如图所示：
为了保护电路，闭合开关前，将滑动变阻器的滑片P置于最大电阻处，即A端；
如图乙所示，电压表选用的是大量程，分度值为，电压表示数为；
根据实验数据分析，表中随着电流的增大，发出的热量也增加，此时电阻也随着增大，故小灯泡的电阻受温度的影响，小灯泡的电阻随着温度的增加而增大；
小民在做实验时，由于快速拨动滑动变阻器的滑片，致使小灯泡发出耀眼的光芒后熄灭了，小灯泡熄灭的原因可能是因为灯丝的温度过高使得灯丝产生了升华现象；
