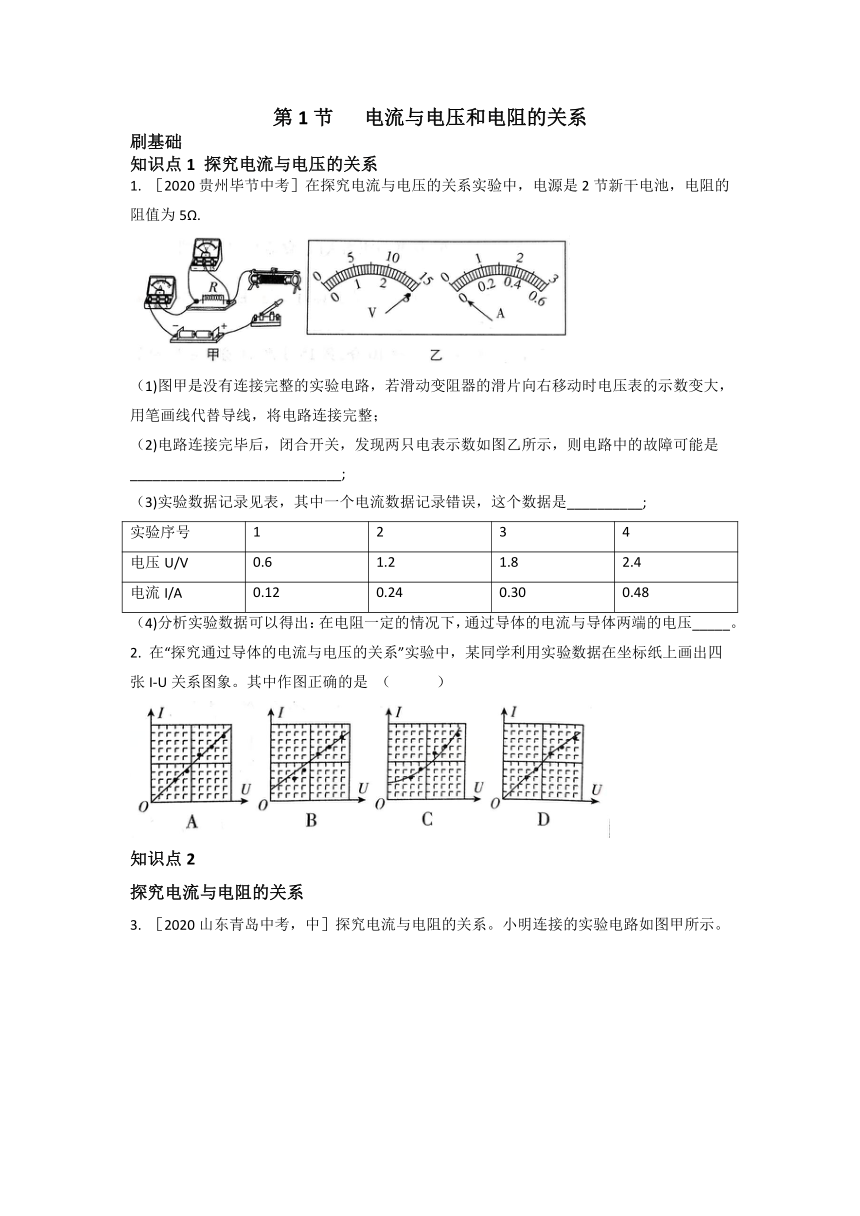

第1节 电流与电压和电阻的关系
刷基础
知识点1 探究电流与电压的关系
［2020贵州毕节中考］在探究电流与电压的关系实验中，电源是2节新干电池，电阻的阻值为5Ω.
（1)图甲是没有连接完整的实验电路，若滑动变阻器的滑片向右移动时电压表的示数变大，用笔画线代替导线，将电路连接完整；
（2)电路连接完毕后，闭合开关，发现两只电表示数如图乙所示，则电路中的故障可能是____________________________;
（3)实验数据记录见表，其中一个电流数据记录错误，这个数据是__________;
实验序号 1 2 3 4
电压U/V 0.6 1.2 1.8 2.4
电流I/A 0.12 0.24 0.30 0.48
（4)分析实验数据可以得出：在电阻一定的情况下，通过导体的电流与导体两端的电压_____。
在“探究通过导体的电流与电压的关系”实验中，某同学利用实验数据在坐标纸上画出四张I-U关系图象。其中作图正确的是 （ ）
知识点2
探究电流与电阻的关系

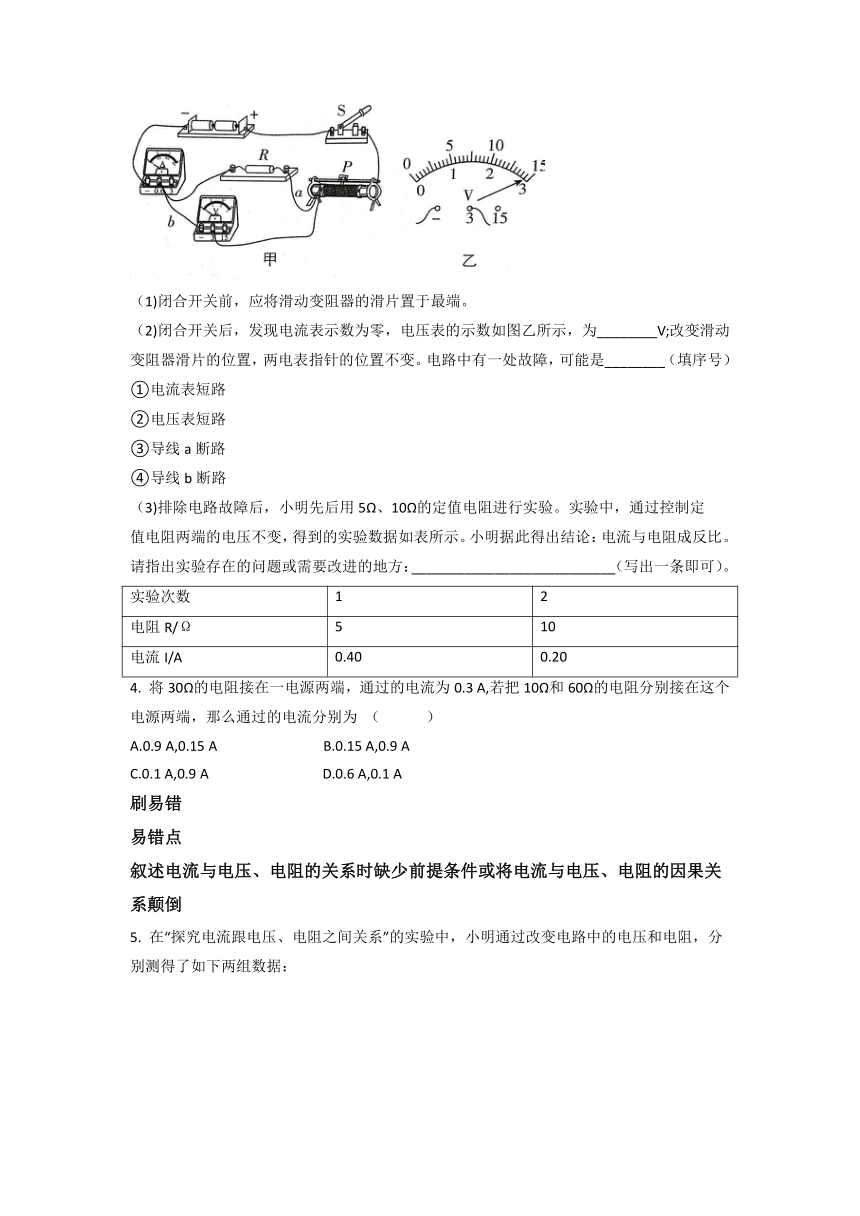

［2020山东青岛中考，中］探究电流与电阻的关系。小明连接的实验电路如图甲所示。
（1)闭合开关前，应将滑动变阻器的滑片置于最端。
（2)闭合开关后，发现电流表示数为零，电压表的示数如图乙所示，为________V;改变滑动变阻器滑片的位置，两电表指针的位置不变。电路中有一处故障，可能是________（填序号）
①电流表短路
②电压表短路
③导线a断路
④导线b断路
（3)排除电路故障后，小明先后用5Ω、10Ω的定值电阻进行实验。实验中，通过控制定
值电阻两端的电压不变，得到的实验数据如表所示。小明据此得出结论：电流与电阻成反比。
请指出实验存在的问题或需要改进的地方：___________________________（写出一条即可）。
实验次数 1 2
电阻R/Ω 5 10
电流I/A 0.40 0.20
将30Ω的电阻接在一电源两端，通过的电流为0.3 A,若把10Ω和60Ω的电阻分别接在这个电源两端，那么通过的电流分别为 （ ）
A.0.9 A,0.15 A B.0.15 A,0.9 A
C.0.1 A,0.9 A D.0.6 A,0.1 A
刷易错
易错点
叙述电流与电压、电阻的关系时缺少前提条件或将电流与电压、电阻的因果关系颠倒
在“探究电流跟电压、电阻之间关系”的实验中，小明通过改变电路中的电压和电阻，分别测得了如下两组数据：
分析第一组数据，可得到的结论是________________________________________________
分析第二组数据，可得到的结论是_________________________________________________
刷提升
[2021内蒙古赤峰期末，中］在“探究电压一定时，电流与电阻关系”的实验中，电路图如图所示，先在A、B间接入10Ω的定值电阻R,闭合开关，移动滑片P,使电压表示数为3V,读出电流表示数，接着断开开关，取下10Ω的电阻，换上15Ω的电阻，不进行其他操作就闭合开关，此时电压表示数及应进行的操作是 （ ）
A.大于3V,应将滑片P向左滑
B.大于3V,应将滑片P向右滑
C.小于3V,应将滑片P向左滑
D.小于3V,应将滑片P向右滑
［2020重庆江津区期末］某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是 （ ）
A.实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B.实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护
C.在探究通过导体的电流与导体两端电压的关系时，可调节滑片使电压表的示数产生变化
D.在探究通过导体的电流与导体的电阻的关系时，因为要控制其他变量，所以滑片不能动
［2019湖北宜昌中考，中］用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN;
乙：电池与滑动变阻器串联接入MN;
丙：电池先后与不同定值电阻R'串联接入MN.
可行的方案是 （ ）
A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行
［2021 河北唐山路南区期中改编］某同学利用如图甲所示的电路“探究电流与电压和电阻的关系”。
（1)请根据图甲中电路图，用笔画线代替导线将图乙中的实物图连接完整（要求：滑动变阻器的滑片P向右移动时，其接入电路的电阻变大）。
（2)探究“电流与电压的关系”时，该同学在a、b间接入电阻R,移动滑片P,将测量数据记录在表中，当电压表示数为2.0V时，对应的电流值如图丙所示，为______A.该同学根据表中的数据描绘出相应的I-U图象，如图丁所示。
电压U/V 1.0 2.0 3.0
电流I/A 0.20 0.60
（3)根据描绘出的I-U图象可以得出结论：在电阻一定时，________________________
（4)探究“电流与电压的关系”时，进行了多组数据的测量，其目的是_______（填字母）。
A.寻找普遍规律 B.取平均值减小误差
（5)该同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法_____（填“正确”或“错误”），理由是____________________________________。
刷素养
［2019黑龙江哈尔滨月考，中］在“探究电流与电阻关系”的实验中，庆宝连接的电路如图甲所示。
（1)实验前，检查电路发现连接出错，请在图中用笔画线代替导线改正错误。要求：滑动变阻器滑片向右滑动时电流表示数变小（若需去掉导线，可在要去掉的导线上打“x”）。
（2)改正后，用5Ω电阻进行实验，电压表示数为U时，电流表示数11如图乙，是______A.之后，用10Ω电阻替换5Ω电阻继续实验，发现电压表指针偏转超出量程，电流表有示数，他操作中存在的问题是__________________。
（3)庆宝正确测量了三组数据（如表所示），他还想用手边200Ω的电阻获取第四组数据，他只依据表中信息就发现此电阻不适合，请根据表中信息写出实验结论，并分析200Ω电阻不适合的原因。
