10.5带电粒子在电场中的运动 同步练习-2021-2022学年高二上学期物理人教版（2019）必修第三册（word含答案）

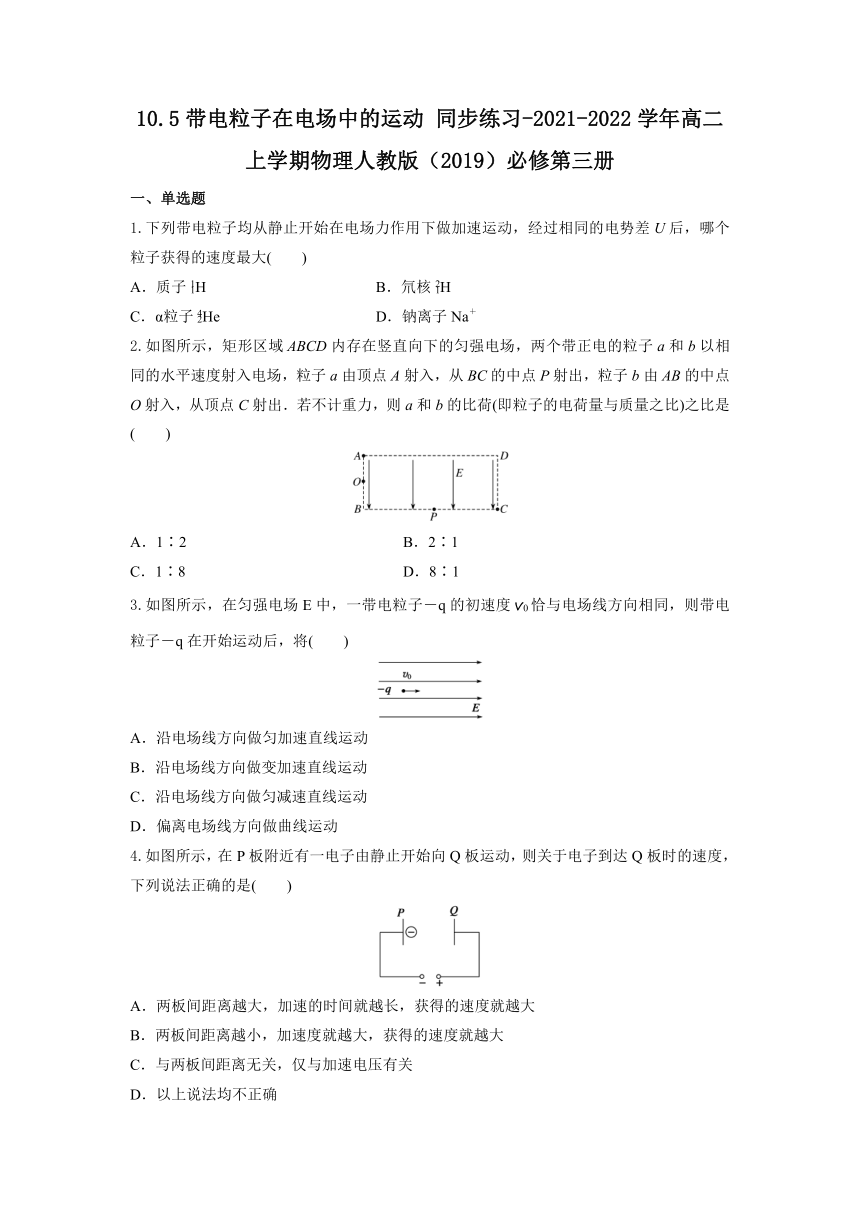

10.5带电粒子在电场中的运动 同步练习-2021-2022学年高二上学期物理人教版（2019）必修第三册
一、单选题
1.下列带电粒子均从静止开始在电场力作用下做加速运动，经过相同的电势差U后，哪个粒子获得的速度最大(　　)
A．质子H B．氘核H
C．α粒子He D．钠离子Na＋
2.如图所示，矩形区域ABCD内存在竖直向下的匀强电场，两个带正电的粒子a和b以相同的水平速度射入电场，粒子a由顶点A射入，从BC的中点P射出，粒子b由AB的中点O射入，从顶点C射出．若不计重力，则a和b的比荷(即粒子的电荷量与质量之比)之比是(　　)
A．1∶2 B．2∶1
C．1∶8 D．8∶1
3.如图所示，在匀强电场E中，一带电粒子－q的初速度v0恰与电场线方向相同，则带电粒子－q在开始运动后，将(　　)
A．沿电场线方向做匀加速直线运动
B．沿电场线方向做变加速直线运动
C．沿电场线方向做匀减速直线运动
D．偏离电场线方向做曲线运动
4.如图所示，在P板附近有一电子由静止开始向Q板运动，则关于电子到达Q板时的速度，下列说法正确的是(　　)
A．两板间距离越大，加速的时间就越长，获得的速度就越大
B．两板间距离越小，加速度就越大，获得的速度就越大
C．与两板间距离无关，仅与加速电压有关
D．以上说法均不正确

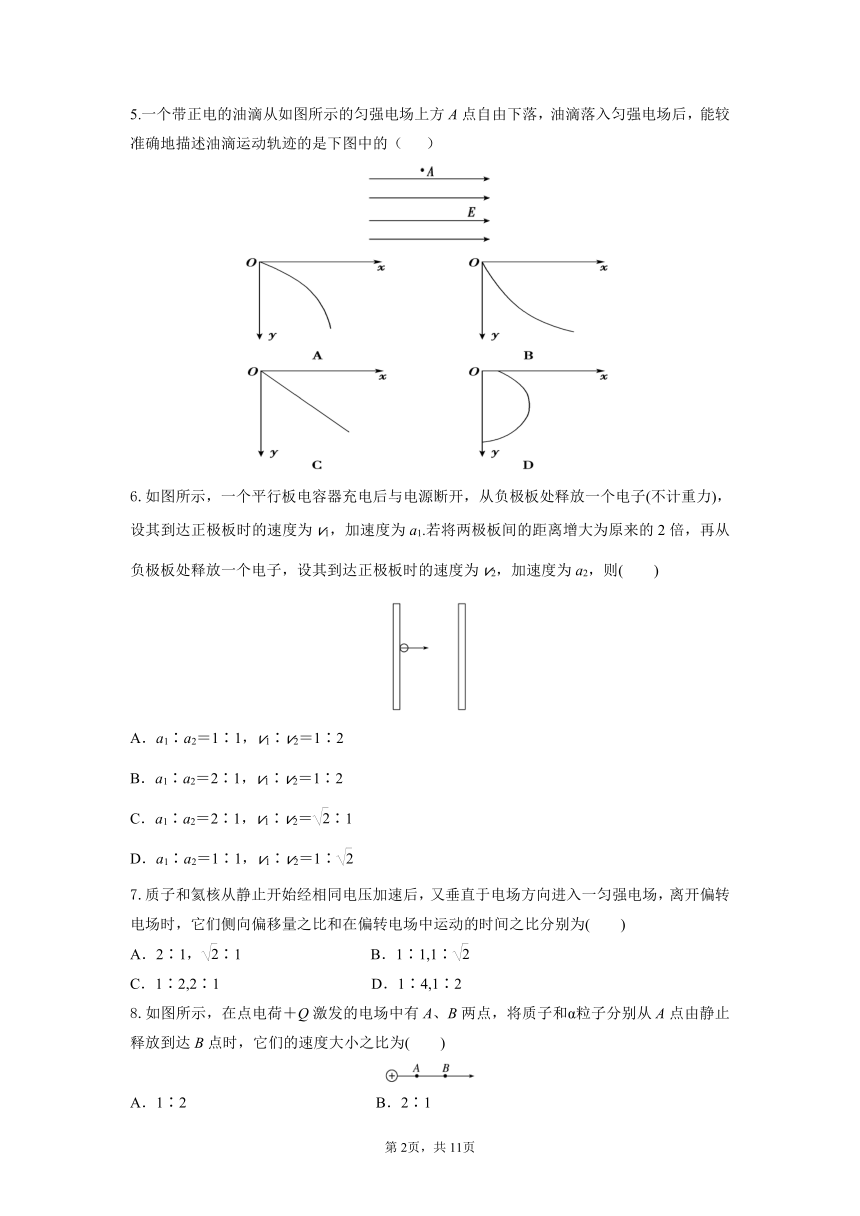

5.一个带正电的油滴从如图所示的匀强电场上方A点自由下落，油滴落入匀强电场后，能较准确地描述油滴运动轨迹的是下图中的（ ）
6.如图所示，一个平行板电容器充电后与电源断开，从负极板处释放一个电子(不计重力)，设其到达正极板时的速度为v1，加速度为a1.若将两极板间的距离增大为原来的2倍，再从负极板处释放一个电子，设其到达正极板时的速度为v2，加速度为a2，则(　　)
A．a1∶a2＝1∶1，v1∶v2＝1∶2
B．a1∶a2＝2∶1，v1∶v2＝1∶2
C．a1∶a2＝2∶1，v1∶v2＝∶1
D．a1∶a2＝1∶1，v1∶v2＝1∶
7.质子和氦核从静止开始经相同电压加速后，又垂直于电场方向进入一匀强电场，离开偏转电场时，它们侧向偏移量之比和在偏转电场中运动的时间之比分别为(　　)
A．2∶1，∶1 B．1∶1,1∶
C．1∶2,2∶1 D．1∶4,1∶2
8.如图所示，在点电荷＋Q激发的电场中有A、B两点，将质子和α粒子分别从A点由静止释放到达B点时，它们的速度大小之比为(　　)
A．1∶2 B．2∶1
C.∶1 D．1∶

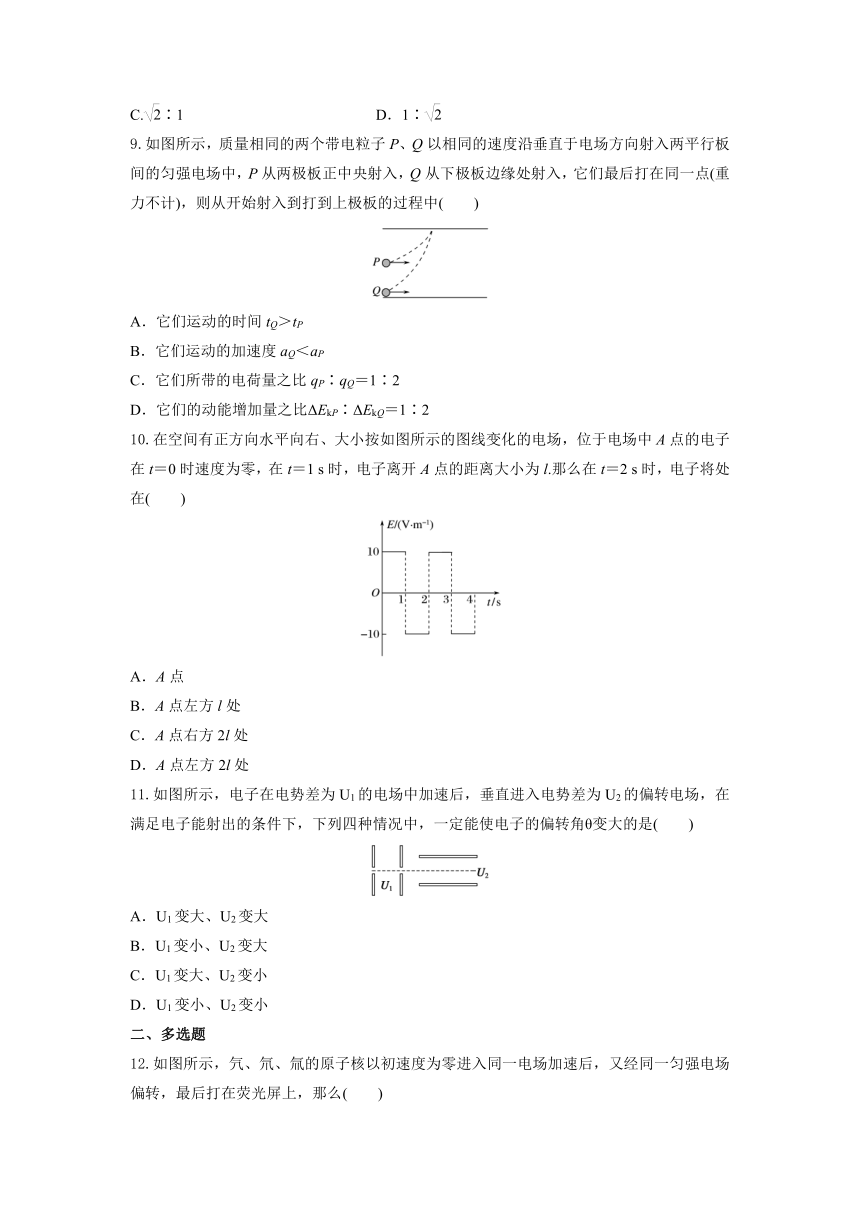

9.如图所示，质量相同的两个带电粒子P、Q以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入，它们最后打在同一点(重力不计)，则从开始射入到打到上极板的过程中(　　)
A．它们运动的时间tQ＞tP
B．它们运动的加速度aQ＜aP
C．它们所带的电荷量之比qP∶qQ＝1∶2
D．它们的动能增加量之比ΔEkP∶ΔEkQ＝1∶2
10.在空间有正方向水平向右、大小按如图所示的图线变化的电场，位于电场中A点的电子在t＝0时速度为零，在t＝1 s时，电子离开A点的距离大小为l.那么在t＝2 s时，电子将处在(　　)
A．A点
B．A点左方l处
C．A点右方2l处
D．A点左方2l处
11.如图所示，电子在电势差为U1的电场中加速后，垂直进入电势差为U2的偏转电场，在满足电子能射出的条件下，下列四种情况中，一定能使电子的偏转角θ变大的是(　　)
A．U1变大、U2变大
B．U1变小、U2变大
C．U1变大、U2变小
D．U1变小、U2变小
二、多选题

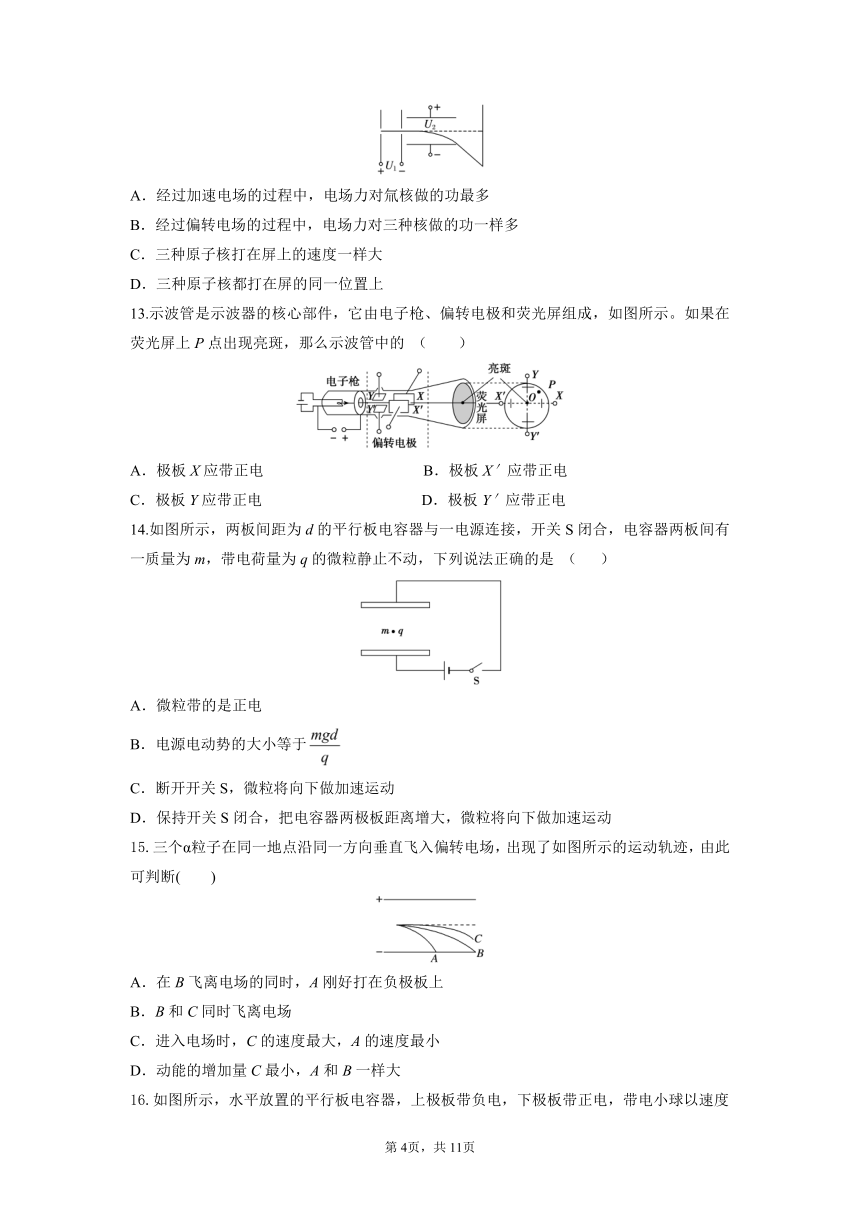

12.如图所示，氕、氘、氚的原子核以初速度为零进入同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，那么(　　)
A．经过加速电场的过程中，电场力对氚核做的功最多
B．经过偏转电场的过程中，电场力对三种核做的功一样多
C．三种原子核打在屏上的速度一样大
D．三种原子核都打在屏的同一位置上
13.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的 （ ）
A．极板X应带正电 B．极板X′应带正电
C．极板Y应带正电 D．极板Y′应带正电
14.如图所示，两板间距为d的平行板电容器与一电源连接，开关S闭合，电容器两板间有一质量为m，带电荷量为q的微粒静止不动，下列说法正确的是 （ ）
A．微粒带的是正电
B．电源电动势的大小等于
C．断开开关S，微粒将向下做加速运动
D．保持开关S闭合，把电容器两极板距离增大，微粒将向下做加速运动
15.三个α粒子在同一地点沿同一方向垂直飞入偏转电场，出现了如图所示的运动轨迹，由此可判断(　　)
A．在B飞离电场的同时，A刚好打在负极板上
B．B和C同时飞离电场
C．进入电场时，C的速度最大，A的速度最小
D．动能的增加量C最小，A和B一样大

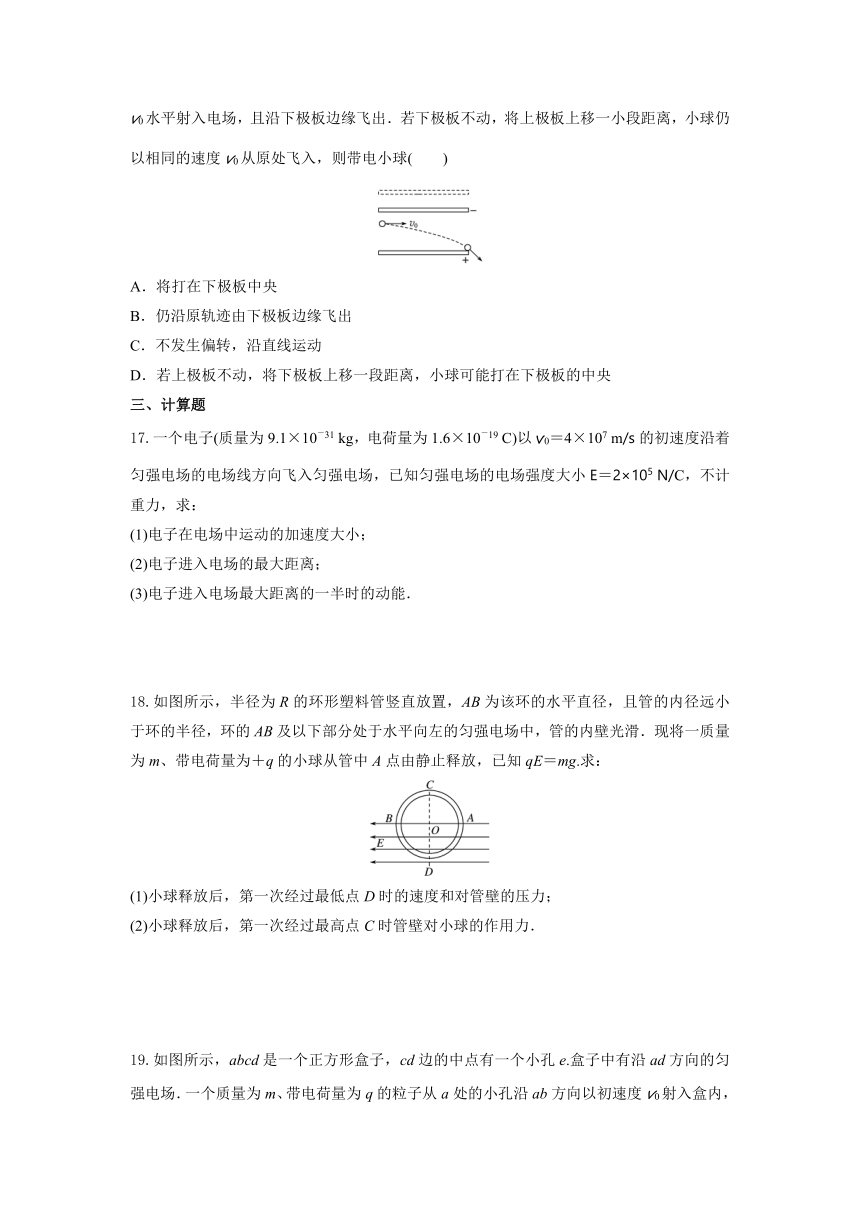

16.如图所示，水平放置的平行板电容器，上极板带负电，下极板带正电，带电小球以速度v0水平射入电场，且沿下极板边缘飞出．若下极板不动，将上极板上移一小段距离，小球仍以相同的速度v0从原处飞入，则带电小球(　　)
A．将打在下极板中央
B．仍沿原轨迹由下极板边缘飞出
C．不发生偏转，沿直线运动
D．若上极板不动，将下极板上移一段距离，小球可能打在下极板的中央
三、计算题
17.一个电子(质量为9.1×10－31 kg，电荷量为1.6×10－19 C)以v0＝4×107 m/s的初速度沿着匀强电场的电场线方向飞入匀强电场，已知匀强电场的电场强度大小E＝2×105 N/C，不计重力，求：
(1)电子在电场中运动的加速度大小；
(2)电子进入电场的最大距离；
(3)电子进入电场最大距离的一半时的动能．
18.如图所示，半径为R的环形塑料管竖直放置，AB为该环的水平直径，且管的内径远小于环的半径，环的AB及以下部分处于水平向左的匀强电场中，管的内壁光滑．现将一质量为m、带电荷量为＋q的小球从管中A点由静止释放，已知qE＝mg.求：
(1)小球释放后，第一次经过最低点D时的速度和对管壁的压力；
(2)小球释放后，第一次经过最高点C时管壁对小球的作用力．
19.如图所示，abcd是一个正方形盒子，cd边的中点有一个小孔e.盒子中有沿ad方向的匀强电场．一个质量为m、带电荷量为q的粒子从a处的小孔沿ab方向以初速度v0射入盒内，并恰好从e处的小孔射出．(忽略粒子重力)求：
(1)该带电粒子从e孔射出的速度大小；
(2)该过程中电场力对该带电粒子做的功；
(3)若正方形的边长为l，试求该电场的场强大小．
20.如图所示，A为粒子源，在A和极板B间的加速电压为U1，在两水平放置的平行带电板C、D间的电压为U2，现设有质量为m，电荷量为q的质子初速度为零，从A被加速电压U1加速后水平进入竖直方向的匀强电场，平行带电板的极板的长度为L，两板间的距离为d，不计带电粒子的重力，求：
(1)带电粒子在射出B板时的速度；
(2)带电粒子在C、D极板间运动的时间；
(3)带电粒子飞出C、D电场时在竖直方向上发生的位移y.
参考答案
1.【解析】四种带电粒子均从静止开始在电场力作用下做加速运动，经过相同的电势差U，故根据动能定理，
qU＝mv2－0得v＝
由上式可知，比荷越大，速度越大；显然A选项中质子的比荷最大，故A正确．
【答案】A
2.【解析】a粒子和b粒子在水平方向均做速度为v的匀速运动，分别有BP＝vta，BC＝vtb，且2BP＝BC，故2ta＝tb；在竖直方向上，分别有AB＝××ta2，OB＝××tb2，且AB＝2OB，解得a和b的比荷之比为∶＝8∶1.
【答案】D
3.【解析】在匀强电场E中，带电粒子所受电场力为恒力．带电粒子受到与运动方向相反的恒定的电场力作用，产生与运动方向相反的恒定的加速度，因此，带电粒子－q在开始运动后，将沿电场线做匀减速直线运动．
【答案】C
4.【解析】电子由P到Q的过程中，静电力做功，根据动能定理eU＝mv2，得v＝，速度大小与U有关，与两板间距离无关．
【答案】C
5.【解析】油滴从A点自由下落以一竖直速度进入电场，进入电场后受重力和静电力两恒力作用。如图，根据物体做曲线运动的条件，运动轨迹将向右弯曲，故选B。
【答案】B
6.【解析】电容器充电后与电源断开，再增大两极板间的距离时，场强不变，电子在电场中受到的电场力不变，故a1∶a2＝1∶1.由动能定理Ue＝mv2得v＝ ，因两极板间的距离增大为原来的2倍，由U＝Ed知，电势差U增大为原来的2倍，故v1∶v2＝1∶.
【答案】D
7.【解析】偏移量：y＝，可知y1∶y2＝1∶1，时间t＝l，t1∶t2＝1∶，B正确．
【答案】B
8.【解析】质子和α粒子都带正电，从A点释放将受静电力作用加速运动到B点，设A、B两点间的电势差为U，由动能定理可知，对质子：mHv＝qHU，
对α粒子：mαv＝qαU.
所以＝ ＝ ＝∶1.
【答案】C
9.【解析】设两板距离为h，P、Q两粒子的初速度为v0，加速度分别为aP和aQ，粒子P到上极板的距离是，它们做类平抛运动的水平距离为l.则对P，由l＝v0tP，＝aPt，得到aP＝；同理对Q，l＝v0tQ，h＝aQt，得到aQ＝.由此可见tP＝tQ，aQ＝2aP，而aP＝，aQ＝，所以qP∶qQ＝1∶2.由动能定理得，它们的动能增加量之比ΔEkP∶ΔEkQ＝maP∶maQ h＝1∶4.综上所述，C项正确．
【答案】C
10.【解析】第1 s内电场方向向右，电子受到的电场力方向向左，电子向左做匀加速直线运动，位移为l，第2 s内电子受到的电场力方向向右，由于电子此时有向左的速度，因而电子继续向左做匀减速直线运动，根据运动的对称性，位移也是l，t＝2 s时总位移为2l，向左．
【答案】D
11.【解析】设电子经加速电场后获得的速度为v0，由动能定理得qU1＝①
设偏转电场的极板长为L，则电子在偏转电场中运动时间t＝②
电子在偏转电场中受电场力作用获得的加速度a＝③
电子射出偏转电场时，平行于电场线的速度vy＝at④
由②③④得vy＝
所以，tan θ＝＝
①式代入上式得
tan θ＝，所以B正确．
【答案】B
12.【解析】同一加速电场、同一偏转电场，三种原子核带电荷量相同，故在同一加速电场中电场力对它们做的功都相同，在同一偏转电场中电场力对它们做的功也相同，A错，B对；由于质量不同，所以三种原子核打在屏上的速度不同，C错；再根据偏移距离公式或偏转角公式y＝，tan θ＝知，与带电粒子无关，D对．
【答案】BD
13.【解析】据荧光屏上亮斑的坐标可知示波管内电子受力情况：受指向y方向和指向x方向静电力。由于电子带负电，故极板X、Y应带正电。
【答案】AC
14.【解析】由题，带电荷量为q的微粒静止不动，则微粒受到向上的静电力，平行板电容器板间场强方向竖直向下，则微粒带负电，故A错误；由平衡条件得：mg=qU /d 得，电源输出电压的大小为U=mgd /q ,故B正确;断开电键S，电容器所带电量不变，场强不变，微粒所受的静电力不变，则微粒仍静止不动，故C错误；保持电键S闭合，把电容器两极板距离增大，板间场强减小，微粒所受静电力减小，则微粒将向下做加速运动，故D正确。
【答案】ABD
15.【解析】由题意知，三个α粒子在电场中的加速度相同，A和B有相同的偏转位移y，由公式y＝at2得，A和B在电场中运动的时间相同，由公式v0＝得vB>vA，同理，vC>vB，故三个粒子进入电场时的初速度大小关系为vC>vB>vA，故A、C正确，B错误；由题图知，三个粒子的偏转位移大小关系为yA＝yB>yC，由动能定理可知，三个粒子的动能的增加量C为最小，A和B一样大，D正确．
【答案】ACD
16.【解析】将电容器上极板或下极板移动一小段距离，电容器带电荷量不变，由公式E＝＝＝可知，电容器产生的场强不变，以相同速度入射的小球仍将沿原轨迹运动．当上极板不动，下极板向上移动时，小球可能打在下极板的中央．
【答案】BD
17.【解析】(1)电子沿着匀强电场的电场线方向飞入时，仅受电场力作用，且做匀减速运动，由牛顿第二定律，得
qE＝ma，即a＝＝ m/s2＝3.5×1016 m/s2
(2)电子做匀减速直线运动．由运动学公式得
v＝2ax，即x＝＝ m＝2.28×10－2 m.
所以电子进入电场的最大距离为2.28×10－2 m
(3)当电子进入电场最大距离一半时，即电子在电场中运动x′＝＝1.14×10－2 m时，设此时动能为Ek，电场力做负功，由动能定理，得－qEx′＝Ek－mv
所以Ek＝mv－qEx′＝×9.1×10－31×(4×107)2－1.6×10－19×2×105×1.14×10－2＝3.6×10－16 J
【答案】(1)3.5×1016 m/s2　(2)2.28×10－2 m
(3)3.6×10－16 J
18.【解析】(1)A至D点，由动能定理得
mgR＋qER＝mv，v1＝2
由牛顿第二定律FN－mg＝m，FN＝5mg
由牛顿第三定律FN＝FN′
小球对管壁的压力为5mg，方向竖直向下．
(2)第一次经过C，－mgR＋qE·2R＝mv
设管壁对小球的作用力方向竖直向下，
mg＋FC1＝m
FC1＝mg，方向竖直向下.
【答案】(1)2　5mg，方向竖直向下　(2)mg，方向竖直向下
19.【解析】(1)设粒子在e孔的竖直速度为vy.则
水平方向：＝v0t
竖直方向：l＝·t
解得：vy＝4v0
则ve＝＝v0.
(2)由动能定理得：W电＝mve2－mv02＝8mv02.
(3)由W电＝Eq·l和W电＝8mv02得：E＝.
【答案】(1)v0　(2)8mv02　(3)
20.【解析】(1)带电粒子由A到B，设到B板的速度为v
根据动能定理：W＝Ek2－Ek1
U1q＝mv2/2，v＝
(2)粒子进入C、D电场后水平方向做匀速直线运动，则L＝vt，t＝L/v＝L.
(3)粒子在竖直方向做初速度为零的匀加速直线运动，加速度为Eq＝ma，E＝U2/d，所以a＝.
粒子进入C、D电场在竖直方向发生的位移y＝at2＝(L)2＝.
【答案】(1)　(2)L　(3)
