第四章光现象作图

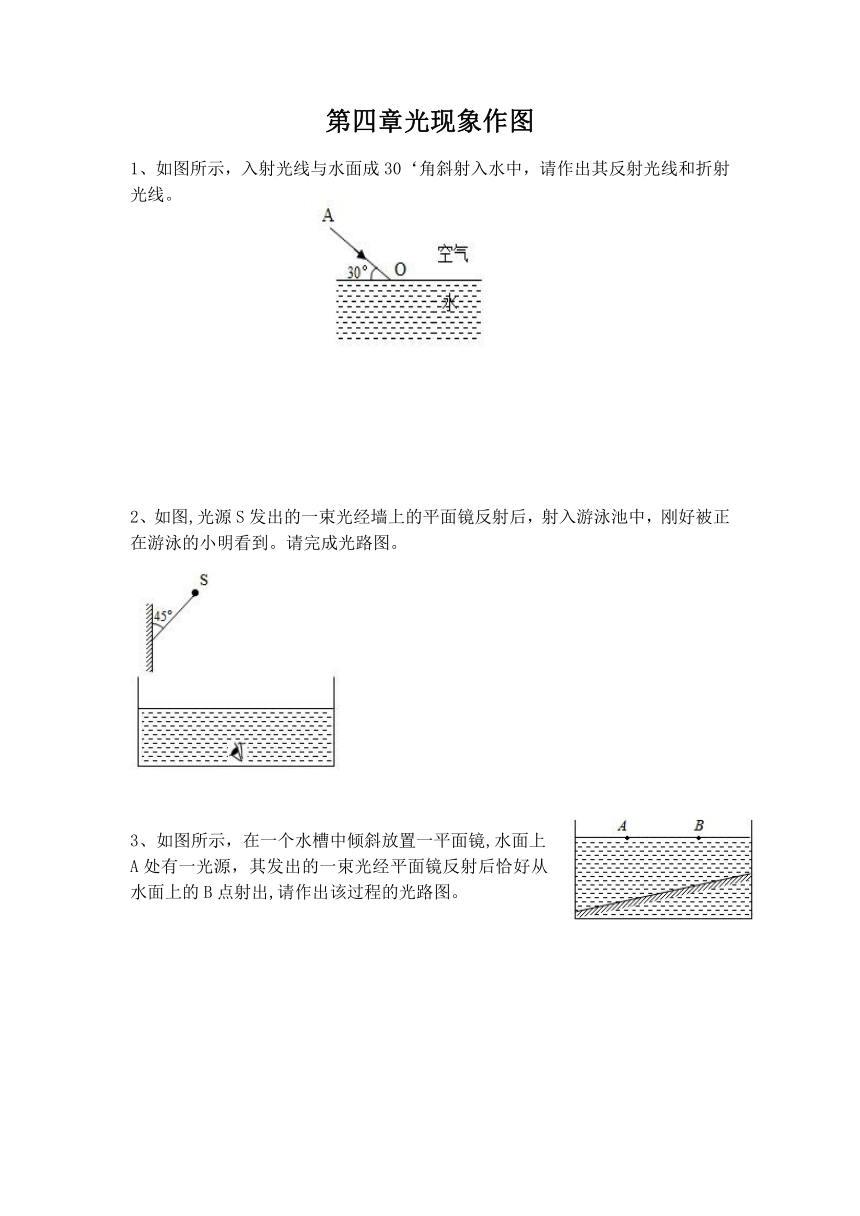

1、如图所示，入射光线与水面成30‘角斜射入水中，请作出其反射光线和折射光线。
2、如图,光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。
3、如图所示，在一个水槽中倾斜放置一平面镜,水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出,请作出该过程的光路图。

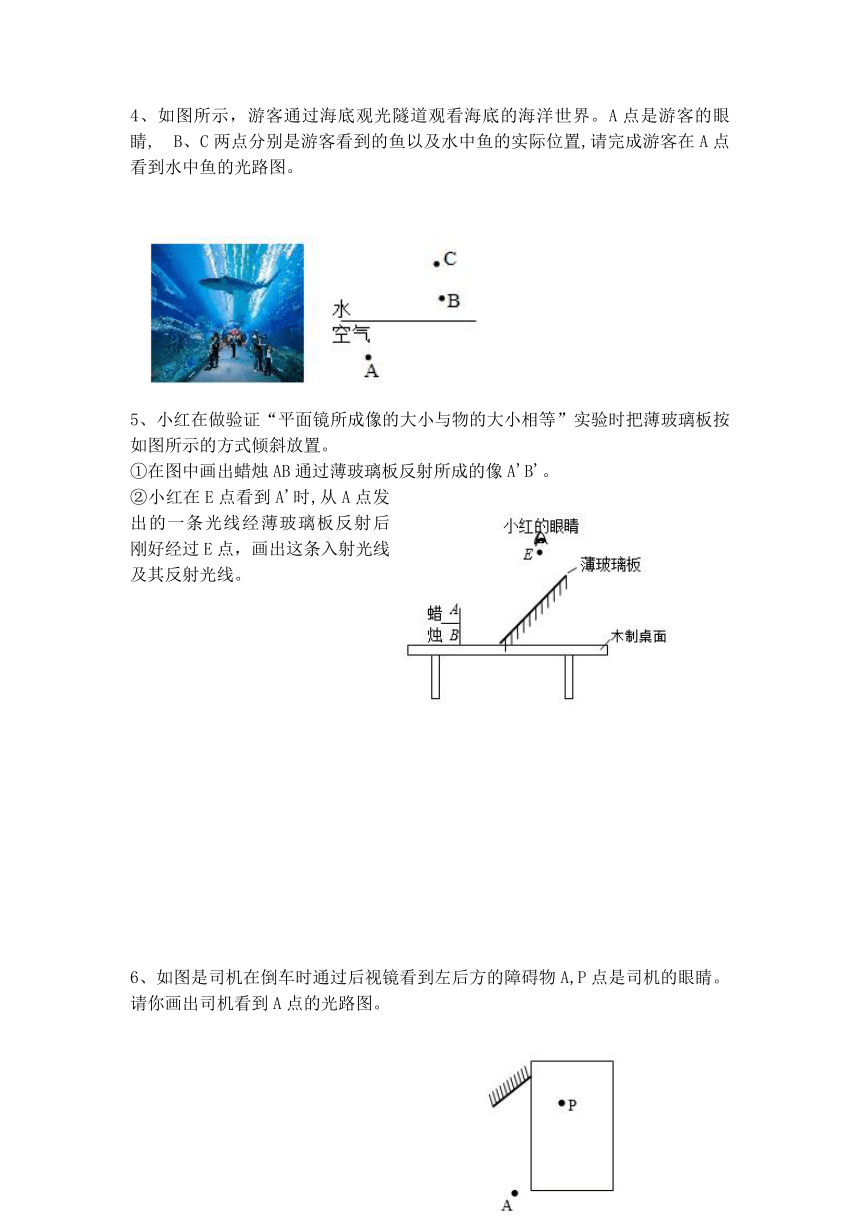

4、如图所示，游客通过海底观光隧道观看海底的海洋世界。A点是游客的眼睛, B、C两点分别是游客看到的鱼以及水中鱼的实际位置,请完成游客在A点看到水中鱼的光路图。
5、小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。
②小红在E点看到A'时,从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
6、如图是司机在倒车时通过后视镜看到左后方的障碍物A,P点是司机的眼睛。请你画出司机看到A点的光路图。

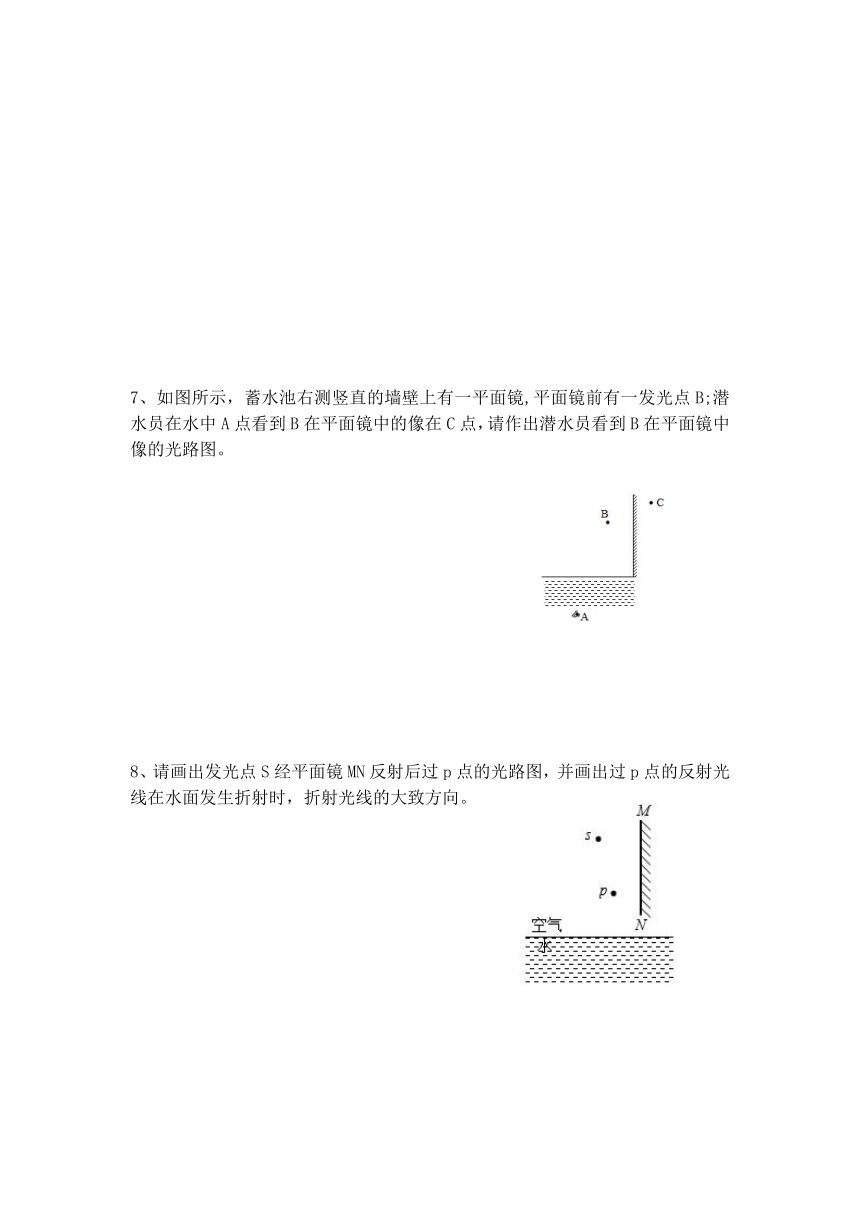

7、如图所示，蓄水池右测竖直的墙壁上有一平面镜,平面镜前有一发光点B;潜水员在水中A点看到B在平面镜中的像在C点，请作出潜水员看到B在平面镜中像的光路图。
8、请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线在水面发生折射时，折射光线的大致方向。

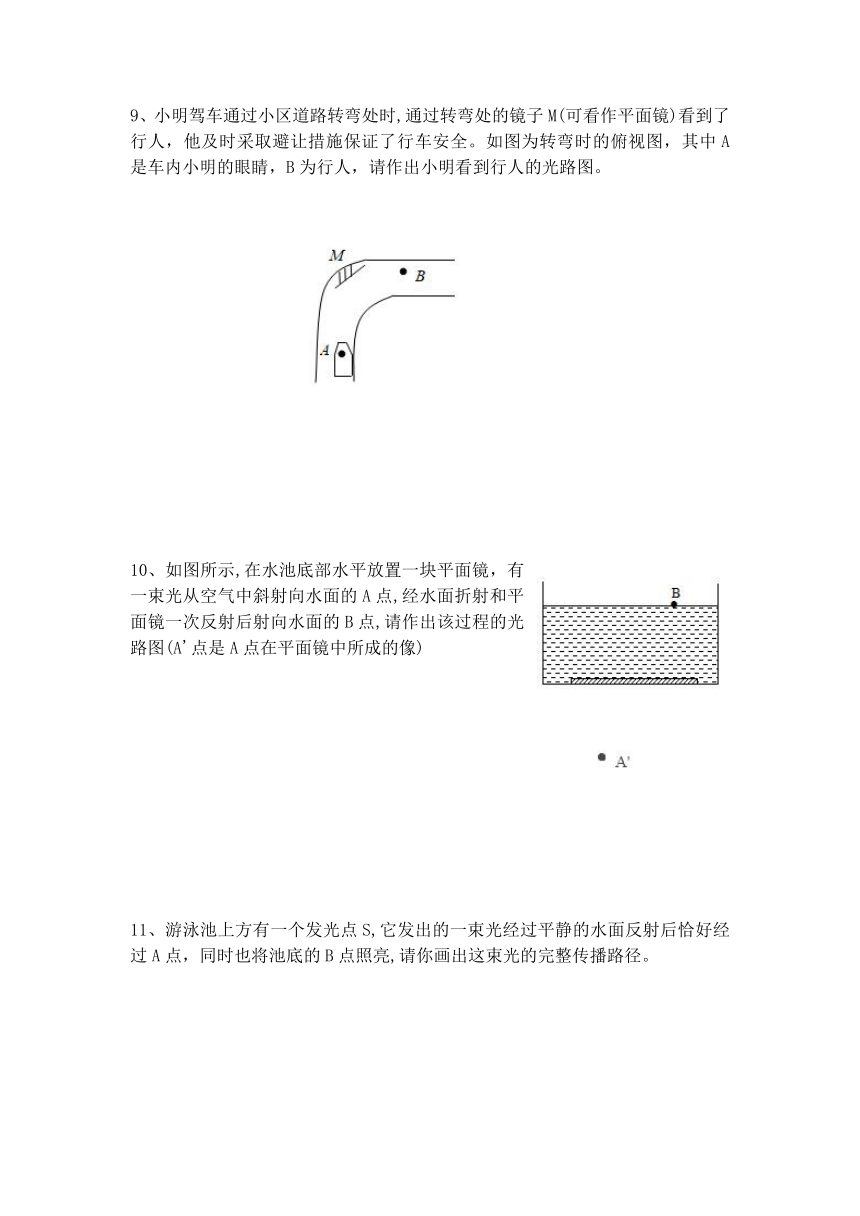

9、小明驾车通过小区道路转弯处时,通过转弯处的镜子M(可看作平面镜)看到了行人，他及时采取避让措施保证了行车安全。如图为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。
10、如图所示,在水池底部水平放置一块平面镜，有一束光从空气中斜射向水面的A点,经水面折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图(A'点是A点在平面镜中所成的像)

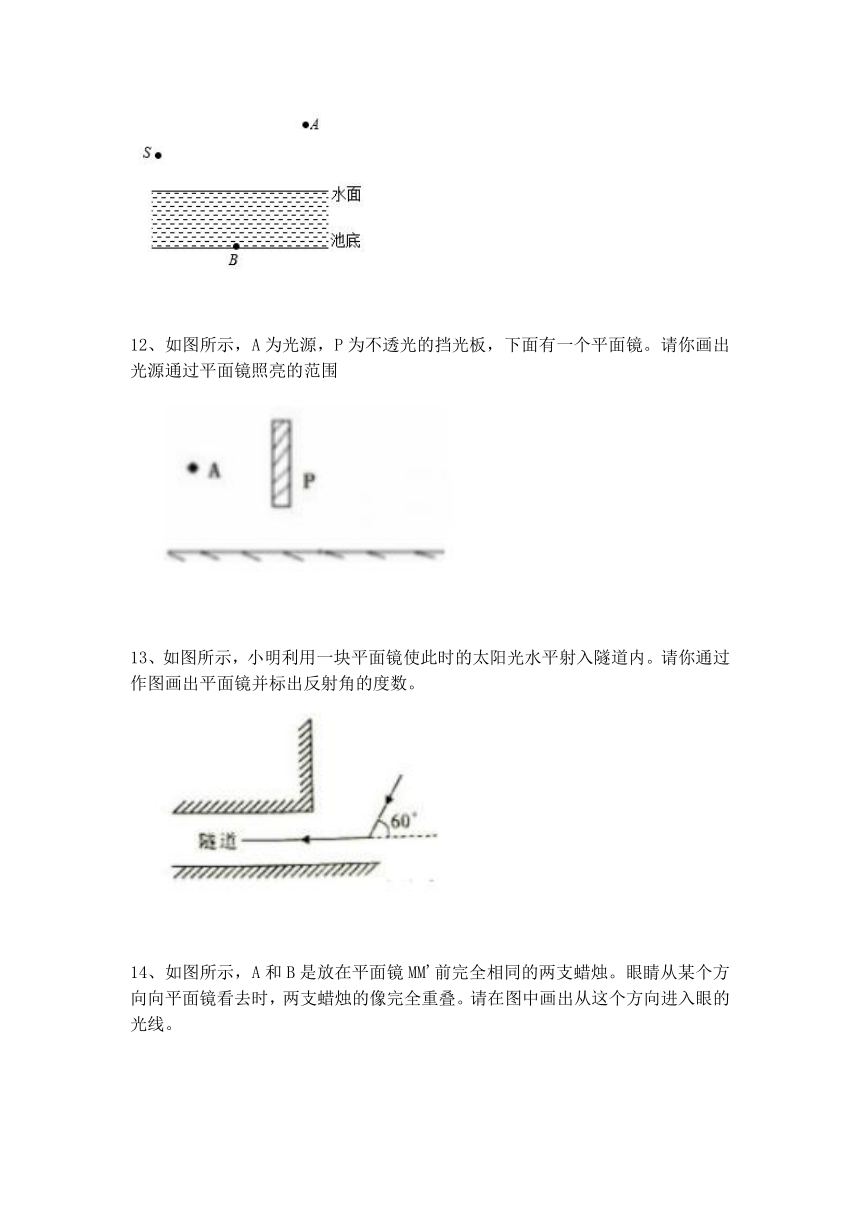

11、游泳池上方有一个发光点S,它发出的一束光经过平静的水面反射后恰好经过A点，同时也将池底的B点照亮,请你画出这束光的完整传播路径。
12、如图所示，A为光源，P为不透光的挡光板，下面有一个平面镜。请你画出光源通过平面镜照亮的范围
13、如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜并标出反射角的度数。
14、如图所示，A和B是放在平面镜MM'前完全相同的两支蜡烛。眼睛从某个方向向平面镜看去时，两支蜡烛的像完全重叠。请在图中画出从这个方向进入眼的光线。
15、某同学在做平面镜成像的实验中，在白纸上记下两支蜡烛的位置，如图所示，A、B分别表示点燃的蜡烛和玻璃板后不点燃的蜡烛，请先通过作图标出平面镜(玻璃板)的位置,再画出该同学在S处看到蜡烛在平面镜中所成像的光路图(保留作图痕迹)。
16、如图所示，光线a、b是点光源S射出的光线经平面镜反射后的两条反射光线。根据平面镜成像的特点，画出平面镜，并完成光路。
