15.5串、并联电路中电流的规律同步练习2021-2022学年人教版九年级物理（含答案）

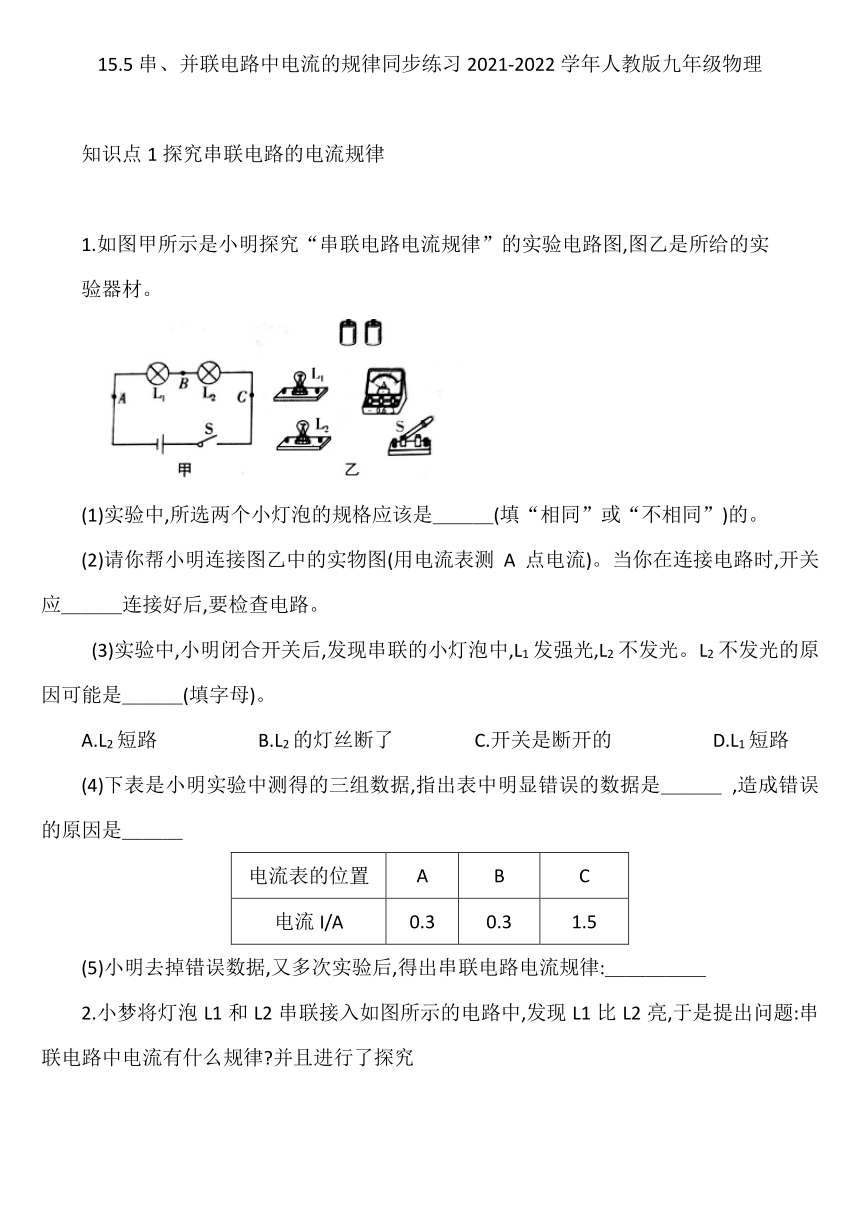

15.5串、并联电路中电流的规律同步练习2021-2022学年人教版九年级物理
知识点1探究串联电路的电流规律
1.如图甲所示是小明探究“串联电路电流规律”的实验电路图,图乙是所给的实
验器材。
(1)实验中,所选两个小灯泡的规格应该是＿＿＿(填“相同”或“不相同”)的。
(2)请你帮小明连接图乙中的实物图(用电流表测A点电流)。当你在连接电路时,开关应＿＿＿连接好后,要检查电路。
(3)实验中,小明闭合开关后,发现串联的小灯泡中,L1发强光,L2不发光。L2不发光的原因可能是＿＿＿(填字母)。
A.L2短路 B.L2的灯丝断了 C.开关是断开的 D.L1短路
(4)下表是小明实验中测得的三组数据,指出表中明显错误的数据是＿＿＿ ,造成错误的原因是＿＿＿
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
(5)小明去掉错误数据,又多次实验后,得出串联电路电流规律:＿＿＿＿＿
2.小梦将灯泡L1和L2串联接入如图所示的电路中,发现L1比L2亮,于是提出问题:串联电路中电流有什么规律 并且进行了探究
实验次数 A点的电流IA B点的电流IB C点的电流Ic
1 0.32 0.32 0.16
2
3
(1)指出小梦设计的表格的不妥之处＿＿＿＿＿
(2)第1次实验时所测的数据都已记入表格中,你认为表格中C点的电流出错的原因是＿＿＿＿＿＿＿＿＿＿
(3)为了得出普遍规律,在电源不变的情况下,她应＿＿＿＿＿完成第2、3次实验。
知识点2串联电路的电流规律的应用
3.如图所示的电路中,闭合开关后,a、b、c三处的电流大小关系是（ ）
A.a处的电流最大
B.b处的电流最大
C.c处的电流最大
D.a、b、c三处的电流一样大
4十个小灯泡串联在一起,已知电路中某处的电流是100mA,则通过每个小灯泡的电流是（ ）
A .0.1 mA B. 10 mA C.0.1 A D. 1 000 mA
5.如图所示,连入电路中的灯泡L1、L2、L3,各自允许通过的最大电流分别为I1、l2、I3,且I1>l2>l3,则此部分电路中允许通过的最大电流是( )
A .I1 B. l2 C.I3 D.I1+I2+I3
6.如图所示,当开关S1断开,S2与B接通时,电流表的示数是0.15A,则通过灯L1、L2的电流是＿＿＿＿＿A当开关S1闭合,S2与A接通时,电流表的示数为0.8A,它所测量的电流是＿＿＿＿＿
知识点3探究并联电路的电流规律
7.小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图,图丙是他们测量电流时连接的实验电路,此时电流表测量的是＿＿＿＿＿ (填“A”“B”或“C”)处的电流。连好电路闭合开关前,发现电流表指针位置如图乙所示,原因是＿＿＿＿＿正确调整后闭合开关,发现指针又偏向图乙位置,其原因是＿＿＿＿＿
(2)请在图丙中移动一根导线,测量另一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。
(3)在(2)中移动后电流表测量的是＿＿＿＿＿(填“A”“B或“C”)处的电流。
(4)如表是他们实验过程中测出A、B、C三处的实验数据,小海根据数据得出一个初步结论:＿＿＿＿＿(只写表达式),小梅认为:这个实验还存在不足之处为了得到普遍规律应多次实验,你认为应该进行的操作方法是＿＿＿＿＿
位置 A B C
电流/A 0.30 0.24 0.54
8.如图所示是“探究并联电路电流特点”的实验电路图,下列说法正确的是( )
A.本实验对灯泡的规格没有要求,只要能发光即可
B.若所选灯泡相同,则电路中的电流满足I1=I2+l3;l2=l3,但是该结论不具普遍性
C.若拧下其中一个小灯泡,另一个灯泡将不能发光
D.为了得到普遍规律,本实验应该多次利用开关的断开和闭合测量多组电流值
9.用如图所示电路,探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡,闭合开关后,通过a、b、c、d四处电流的大小关系正确的是 ( )
A.I a=Ib, B. Ia=lc C. I c=Id D.I a=Id
知识点2并联电路的电流规律的应用
10.如图所示的插线板中,a接电源,b接台灯,c接电风扇,两个用电器均正常工作时关于a、b、c中的电流大小,下列说法中正确的是( )
A.a中电流最大
B.b中电流最大
C.c中电流最大
D.a、b、c中电流一样大
11.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A的示数是0.4A,A1的示数是0.1A,则通过小灯泡L1的电流是( )
A.0.5A B.0.4A C.0.3A D.0.1A
12.如图所示某电子线路板上有一个由三个灯泡L1、L2和L3构成的局部电路。已知通过L1和L2的电流分别为10mA和4mA,则通过L3的电流可能是( )
A. 4mA B .6 mA C. 10 mA D .14mA
13.如图所示,闭合开关后,电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A;那么通过L1的电流为＿＿＿＿＿A,通过L2的电流为＿＿＿＿＿A,
答案
不相同 略 断开 A 1.5 读数错误 串联电路中电流处处相等
电流没有单位 选小量程却按照大量程读数了 换用不同规格灯泡
D
C
A
0.5 通过两灯的电流之和
C 电流表没有调零 电流表正负接线柱接反了 略 A 略 换用不同规格灯泡
B
D
A
D
BD
0.4 0.5
