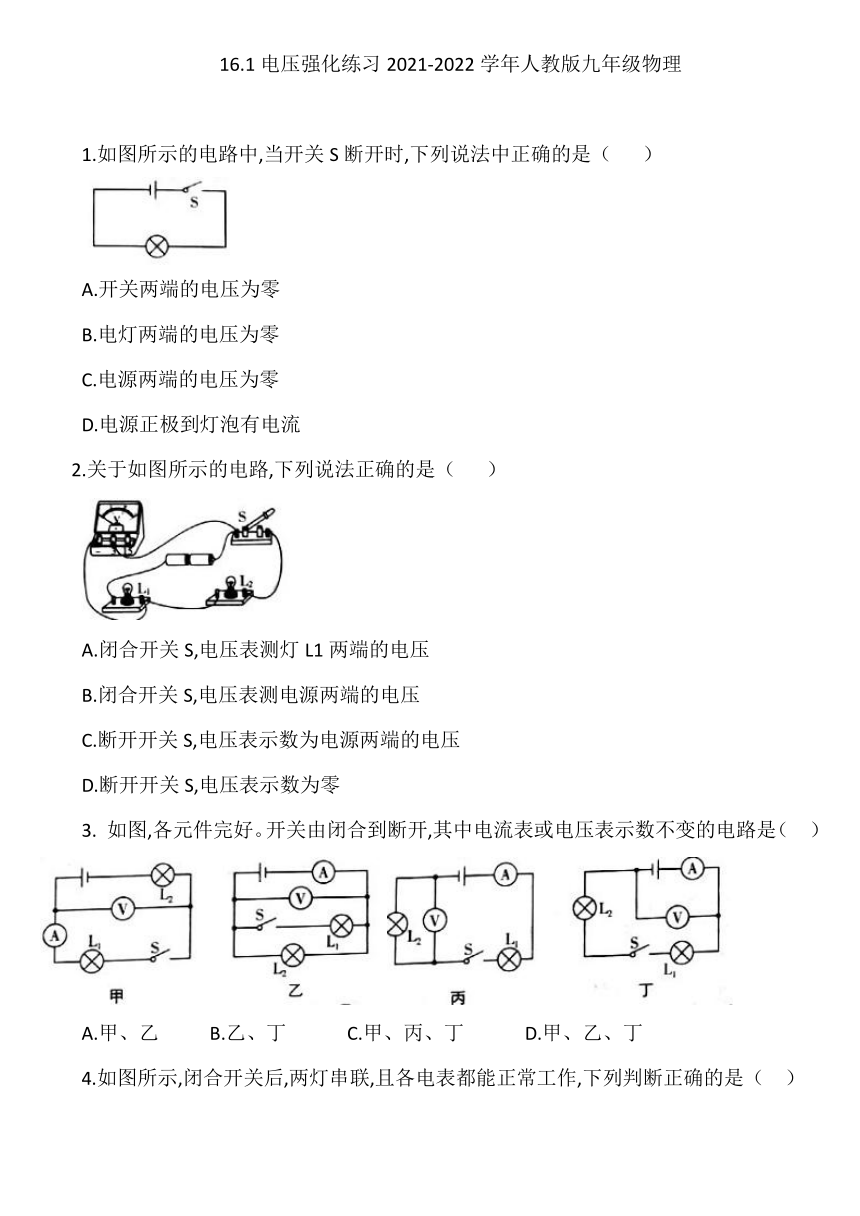

16.1电压强化练习2021-2022学年人教版九年级物理（有答案）

16.1电压强化练习2021-2022学年人教版九年级物理
1.如图所示的电路中,当开关S断开时,下列说法中正确的是（ ）
A.开关两端的电压为零
B.电灯两端的电压为零
C.电源两端的电压为零
D.电源正极到灯泡有电流
2.关于如图所示的电路,下列说法正确的是（ ）
A.闭合开关S,电压表测灯L1两端的电压
B.闭合开关S,电压表测电源两端的电压
C.断开开关S,电压表示数为电源两端的电压
D.断开开关S,电压表示数为零
3. 如图,各元件完好。开关由闭合到断开,其中电流表或电压表示数不变的电路是（ ）
A.甲、乙 B.乙、丁 C.甲、丙、丁 D.甲、乙、丁
4.如图所示,闭合开关后,两灯串联,且各电表都能正常工作,下列判断正确的是（ ）
A.甲、乙、丙都是电流表
B.甲、乙、丙都是电压表
C.甲、乙是电流表,丙是电压表
D.乙是电流表,甲、丙是电压表
5.如图所示电路中,闭合开关后,发现灯泡L1、L2都不亮,用电压表进行电路故障检测,测试结果如表所示,则可以判断电路中的故障是( )
测试点 a、C a、b b、c
电压表示数 有示数 无示数 有示数
A.L1短路
B.L2短路
C.L1断路
D.L2断路
6.如图所示,在烧杯内的盐水中插入一根铜片和一根锌片,就做成了一个盐水电池,将多节这样的盐水电池串联,为判别串联盐水电池组的正负极,在盐水电池的两极A、B间接入下列元件,能达到目的的是( )
①小灯泡 ②电压表 ③电流表 ④发光二极管
A.①②③④ B.②③④ C.②③ D.①②
7.小明用电压表测电压时,电压表接线柱的接法如图所示,下面是同组同学的看法,其中正确的看法是( )
A.电压表此时的测量范围是3~15V
B.电压表此时的分度值是0.1V
C.该电压表没有正接线柱
D.该接法不能测出电压值
8.在练习使用电压表时,军军把电压表接成了如图所示的电路.当闭合开关时所发生的现象是( )
A.灯泡亮、电压表有示数
B.灯泡亮、电压表无示数
C.灯泡不亮、电压表有示数
D.灯泡不亮、电压表无示数
9.小刚在测小灯泡L1两端的电压时,不小心将电压表与L1串联了,如图所示,下列说法正确的是( )
A.灯泡L1、L2发光,电压表有示数
B.灯泡L1、L2发光,电压表没有示数
C.灯泡L1、L2不发光,电压表有示数
D.灯泡L1、L2不发光,电压表没有示数
10.如图甲所示的实物图,闭合开关S,灯泡L1和L2是＿＿＿联,如图乙所示,电压表测得L2两端的电压是 ＿＿＿V
11.周末,小马虎将一块铜片和锌片插入番茄中,制作了个水果电池(如图甲所示),然后将它与一个LED灯接到一起,LED灯发光了!于是,他想用电压表测量这个水果电池的电压大小(如图乙所示),小马虎读数时错把电压值读为4V,那么实际电压应为＿＿＿v
12.灯L1 与灯L2串联,先用电压表测灯L1两端的电压,如图所示,再测 灯L2两端的电压时,只将电压表接A的一端改接C,这种接法＿＿＿(填“正确”或“不正确”)。原因是＿＿＿
答案
B
C
B
D
D
B
D
C
C
并 2.4
0.8
不正确 电压表的正负接线柱接反了
