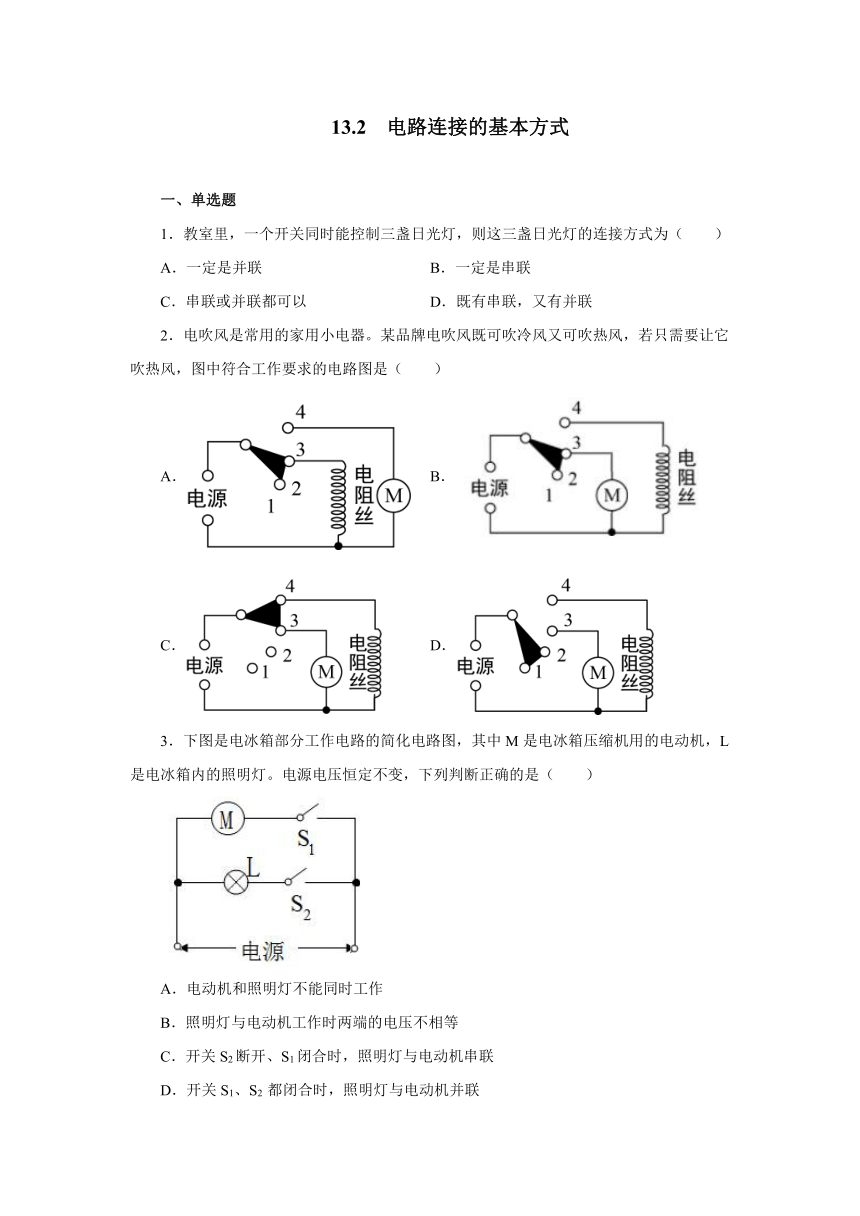

13.2 电路连接的基本方式
一、单选题
1．教室里，一个开关同时能控制三盏日光灯，则这三盏日光灯的连接方式为（　　）
A．一定是并联 B．一定是串联
C．串联或并联都可以 D．既有串联，又有并联
2．电吹风是常用的家用小电器。某品牌电吹风既可吹冷风又可吹热风，若只需要让它吹热风，图中符合工作要求的电路图是（　　）
A． B．
C． D．
3．下图是电冰箱部分工作电路的简化电路图，其中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。电源电压恒定不变，下列判断正确的是（　　）
A．电动机和照明灯不能同时工作
B．照明灯与电动机工作时两端的电压不相等
C．开关S2断开、S1闭合时，照明灯与电动机串联
D．开关S1、S2 都闭合时，照明灯与电动机并联

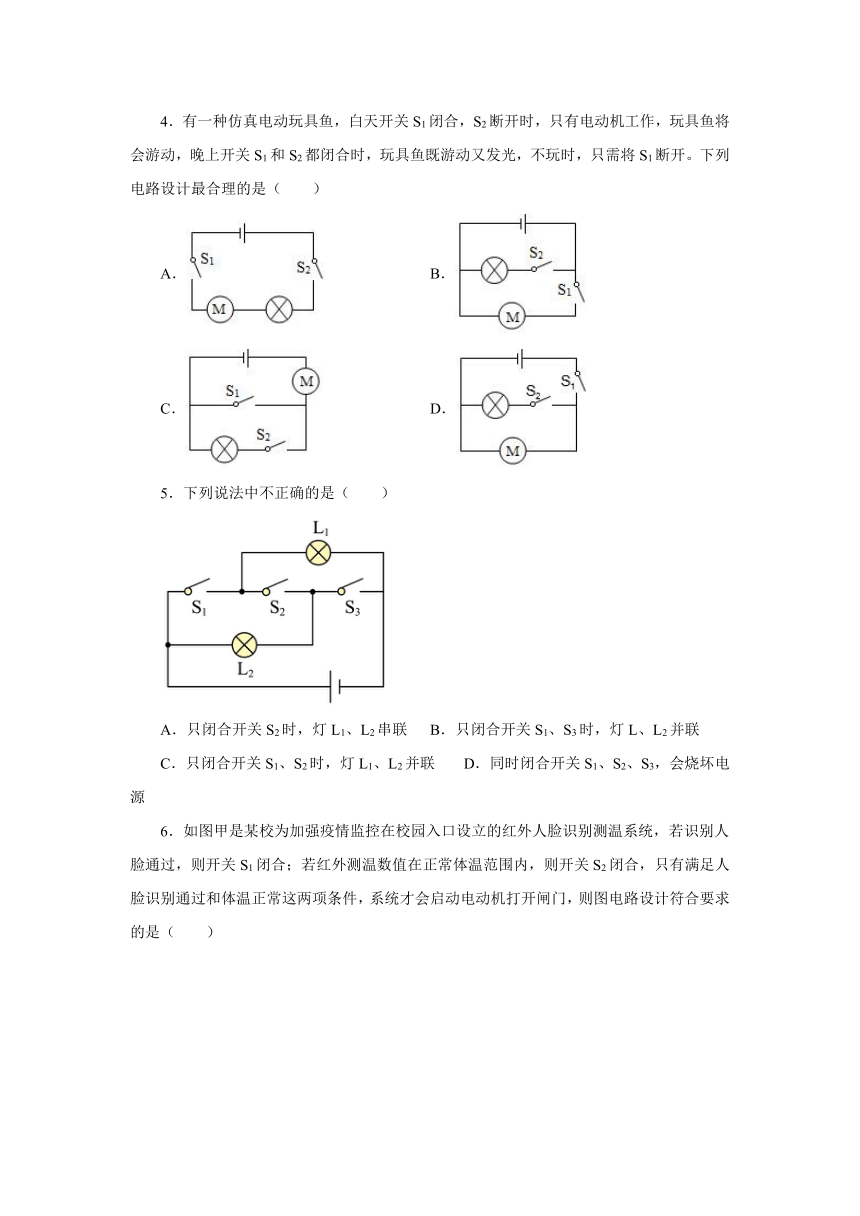

4．有一种仿真电动玩具鱼，白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动，晚上开关S1和S2都闭合时，玩具鱼既游动又发光，不玩时，只需将S1断开。下列电路设计最合理的是（　　）
A． B．
C． D．
5．下列说法中不正确的是（　　）
A．只闭合开关S2时，灯L1、L2串联 B．只闭合开关S1、S3时，灯L、L2并联
C．只闭合开关S1、S2时，灯L1、L2并联 D．同时闭合开关S1、S2、S3，会烧坏电源
6．如图甲是某校为加强疫情监控在校园入口设立的红外人脸识别测温系统，若识别人脸通过，则开关S1闭合；若红外测温数值在正常体温范围内，则开关S2闭合，只有满足人脸识别通过和体温正常这两项条件，系统才会启动电动机打开闸门，则图电路设计符合要求的是（　　）
A． B．
C． D．
7．如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
8．关于串、并联电路，下列说法正确的是（　　）
A．街道上的灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．家中的电灯与控制它的开关之间的连接是串联的
C．教室里的四盏日光灯，每盏灯由一只开关同时控制，则这四盏灯的连接方式可能是串联，也可能是并联
D．通过两用电器的电流相等，它们一定是串联的

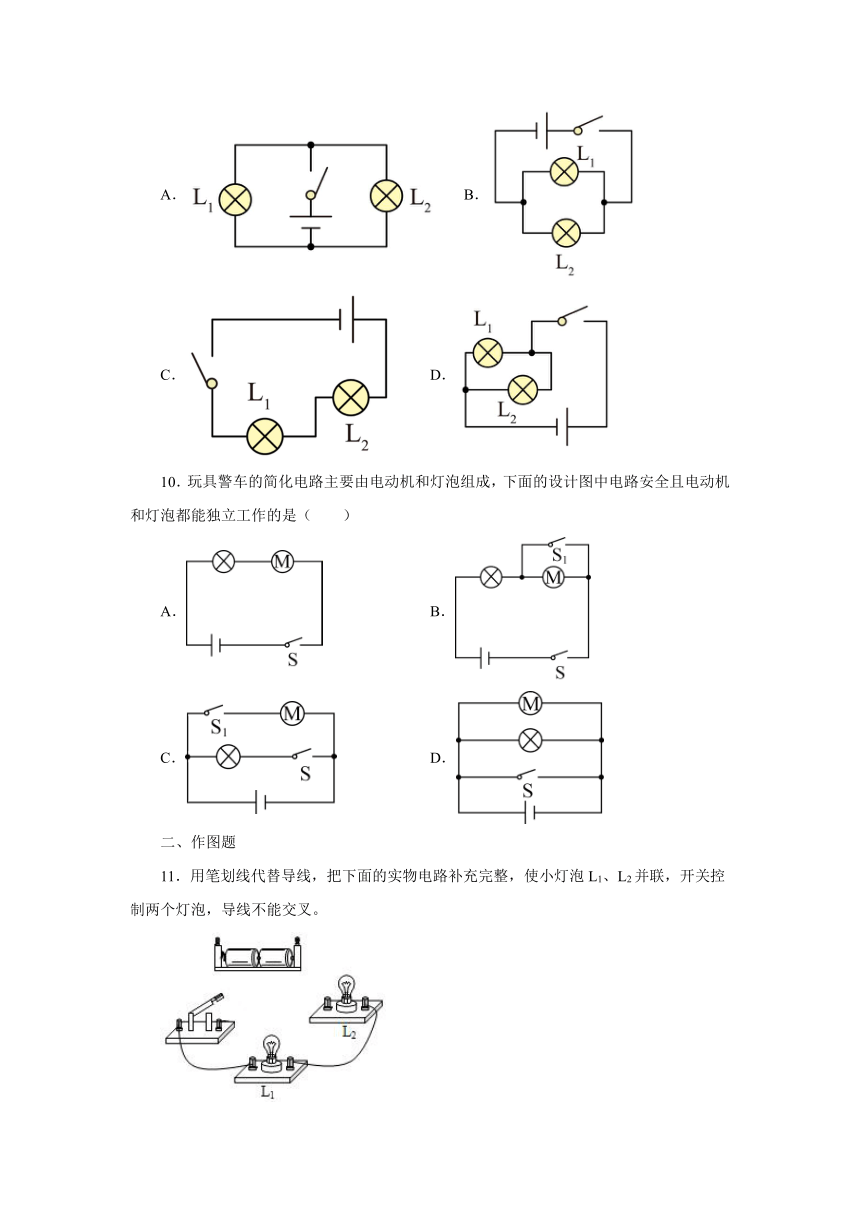

9．如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）
A． B．
C． D．
10．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A． B．
C． D．
二、作图题
11．用笔划线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉。
12．当闭合开关S1，灯L1发光，再闭合S2灯L1、L2都发光，断开S1、闭合S2，两灯都不发光，闭合S1和S2时，两灯同时发光，根据题意连接图的实物电路。
三、填空题
13．在如图所示的电路中，当开关S2，S3闭合，S1断开时，灯L1、L2是_____联，当S2，S3断开，S1闭合时，L1、L2是_____联。
14．如图所示，把两个小灯泡串联接入电路中研究串联电路特点。
（1）小明刚连接完最后一根导线，灯泡L1、L2就亮了，他在实验过程中的操作不当之处是_________。
（2）开关闭合并且两灯都发光时，取下其中一个灯泡，可观察到________的现象，说明了串联电路各用电器_________（选填“相互影响”或“互不影响”）这一特点。
（3）开关闭合并且两灯都发光时，用一根导线并联在灯泡L1两端，可观察到灯泡L1_______（选填“亮”或“不亮”）。
（4）按图中所示的电路进行实验时，闭合开关两灯同时亮，断开开关两灯同时灭；将开关分别改接在灯泡L1与L2之间、灯泡L1和电源的正极之间时，观察到同样的现象，这样操作的目的是研究：______。
15．如图甲所示是小明家小区单元防盗门上的楼宇对讲装置，在楼下按对应住户的号码按钮（相当于开关），该住户家中的门铃就会发出声音。如图乙所示是小明家楼层对应的电路图，请你连接完整。
（____）
16．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置（如图所示），其实拆除前起爆器上___________（选填“有”或“没有”）电流通过；为使爆炸装置彻底停止工作，应剪断线___________（填“a”或“b”）。
四、实验题
17．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）连接电路时开关要__________．
（2）如果合上开关，将出现_______（选填序号 A．只有一个灯亮，B．两个灯都亮，C．两个灯都不亮）
（3）对于这个电路，只须拆除一根导线，就能成为正确电路，要拆除的那根线是图中的_____，此时，电路连接情况是________．（选填“串联”或“并联”）
18．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭．
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是___．
②根据上述现象，你___（选填“能”或“不能”）断定这两只小灯泡是串联的，不添加器材，请你判断两灯的连接方式．____________．
（2）经过检验，这两只灯泡串联，但闭合开关S后，发现L1、L2均不亮．某同学用一根导线去查 找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯Ll不亮，然后并接在 L2两端时发现两灯均不亮，由此可以判断_____________．
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
参考答案
1．A
2．C
3．D
4．D
5．C
6．A
7．D
8．B
9．C
10．C
11．
12．
13．并 串
14．开关没有断开 另一灯也熄灭 相互影响 不亮 串联电路中开关位置变化对电路的影响
15．
16．没有 a
17．断开 Ｃ b 串联
18．电源 不能 拧去一只灯另一灯仍亮是并联不亮是串联 A
