第2节 电流的测量（电流表的读数与使用） 同步练习（含解析）

2021-2022学年浙教版科学电流表的读数与使用
一．选择题（共9小题）

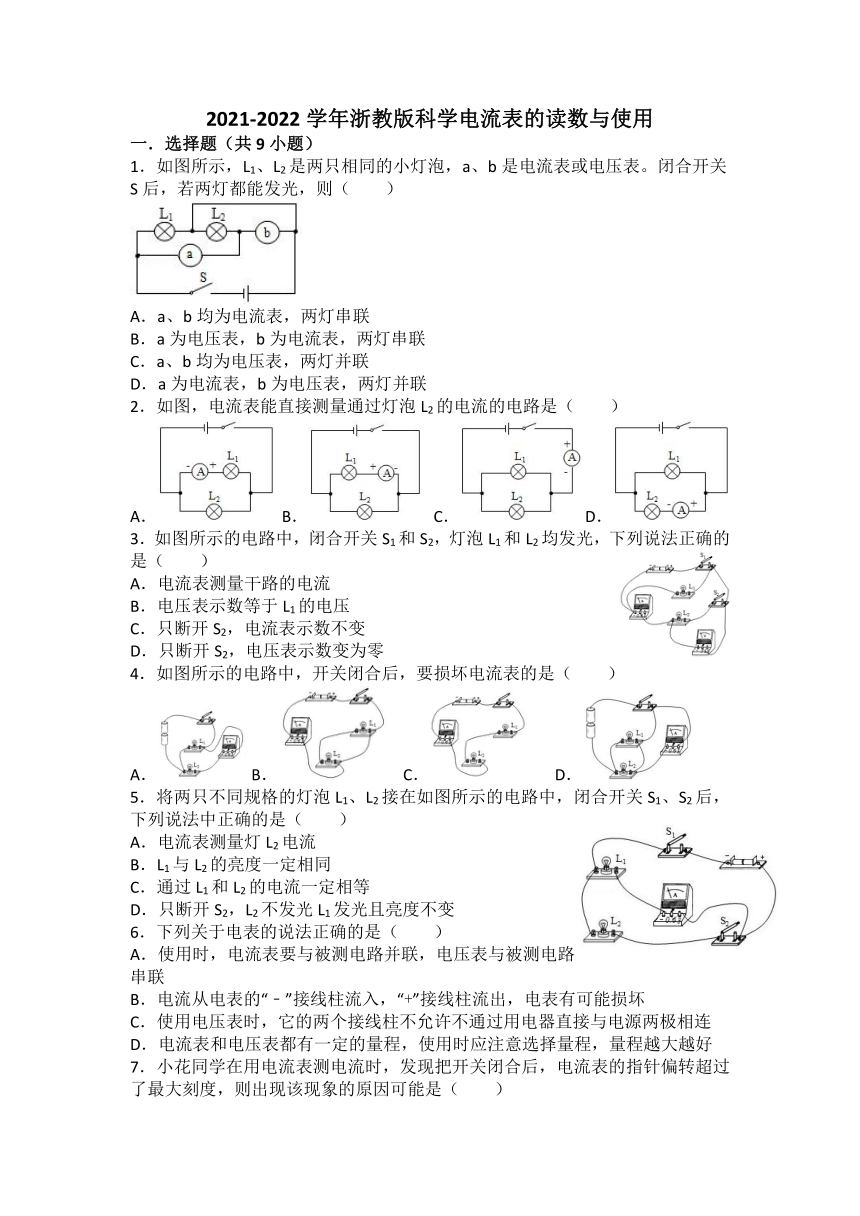

1．如图所示，L1、L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表，两灯串联
B．a为电压表，b为电流表，两灯串联
C．a、b均为电压表，两灯并联
D．a为电流表，b为电压表，两灯并联
2．如图，电流表能直接测量通过灯泡L2的电流的电路是（　　）
A． B． C． D．
3．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（　　）
A．电流表测量干路的电流
B．电压表示数等于L1的电压
C．只断开S2，电流表示数不变
D．只断开S2，电压表示数变为零
4．如图所示的电路中，开关闭合后，要损坏电流表的是（　　）
A． B． C． D．
5．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（　　）
A．电流表测量灯L2电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L2不发光L1发光且亮度不变
6．下列关于电表的说法正确的是（　　）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“﹣”接线柱流入，“+”接线柱流出，电表有可能损坏
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
7．小花同学在用电流表测电流时，发现把开关闭合后，电流表的指针偏转超过了最大刻度，则出现该现象的原因可能是（　　）
A．电流表的正负接线柱接反了 B．电路中的电流太小
C．电流表量程选小了 D．电路断路

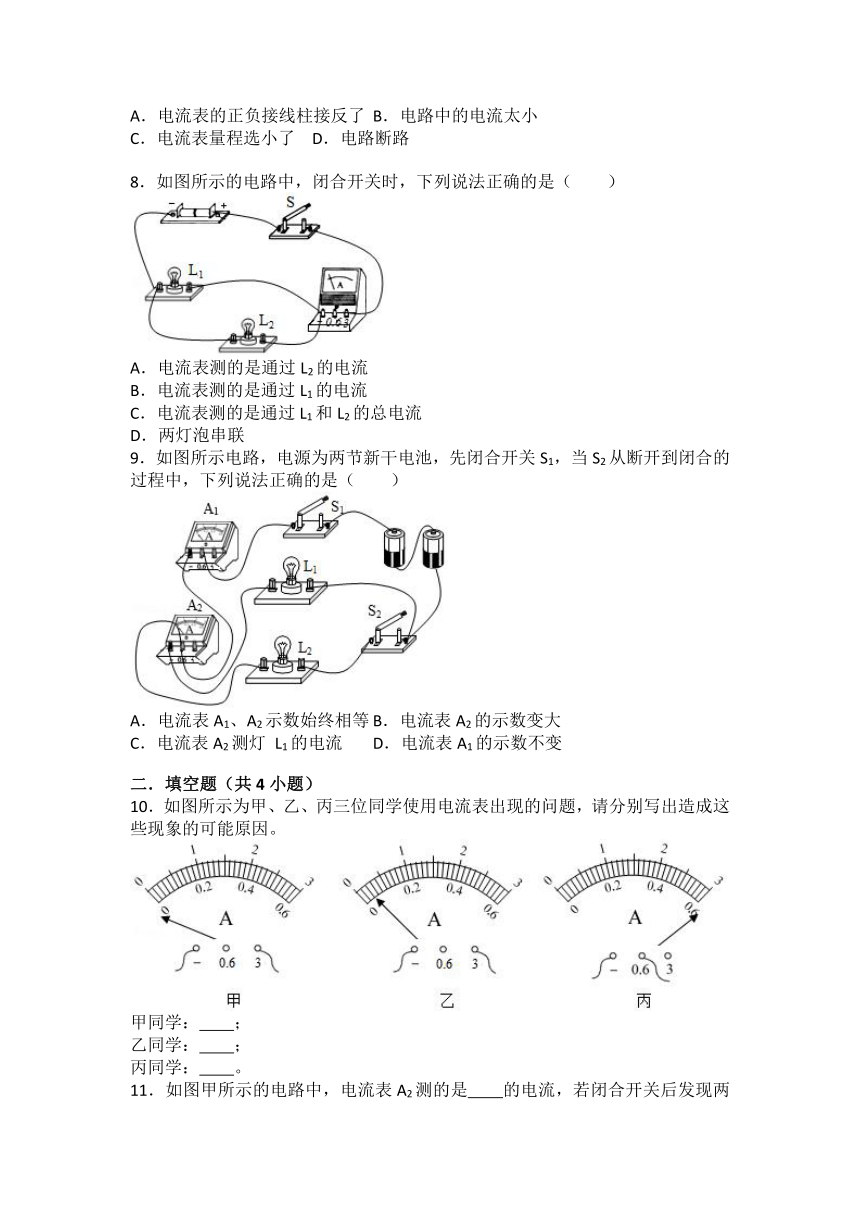

8．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．电流表测的是通过L2的电流
B．电流表测的是通过L1的电流
C．电流表测的是通过L1和L2的总电流
D．两灯泡串联
9．如图所示电路，电源为两节新干电池，先闭合开关S1，当S2从断开到闭合的过程中，下列说法正确的是（　　）
A．电流表A1、A2示数始终相等 B．电流表A2的示数变大
C．电流表A2测灯 L1的电流 D．电流表A1的示数不变
　
二．填空题（共4小题）
10．如图所示为甲、乙、丙三位同学使用电流表出现的问题，请分别写出造成这些现象的可能原因。
甲同学：　　；
乙同学：　　；
丙同学：　　。

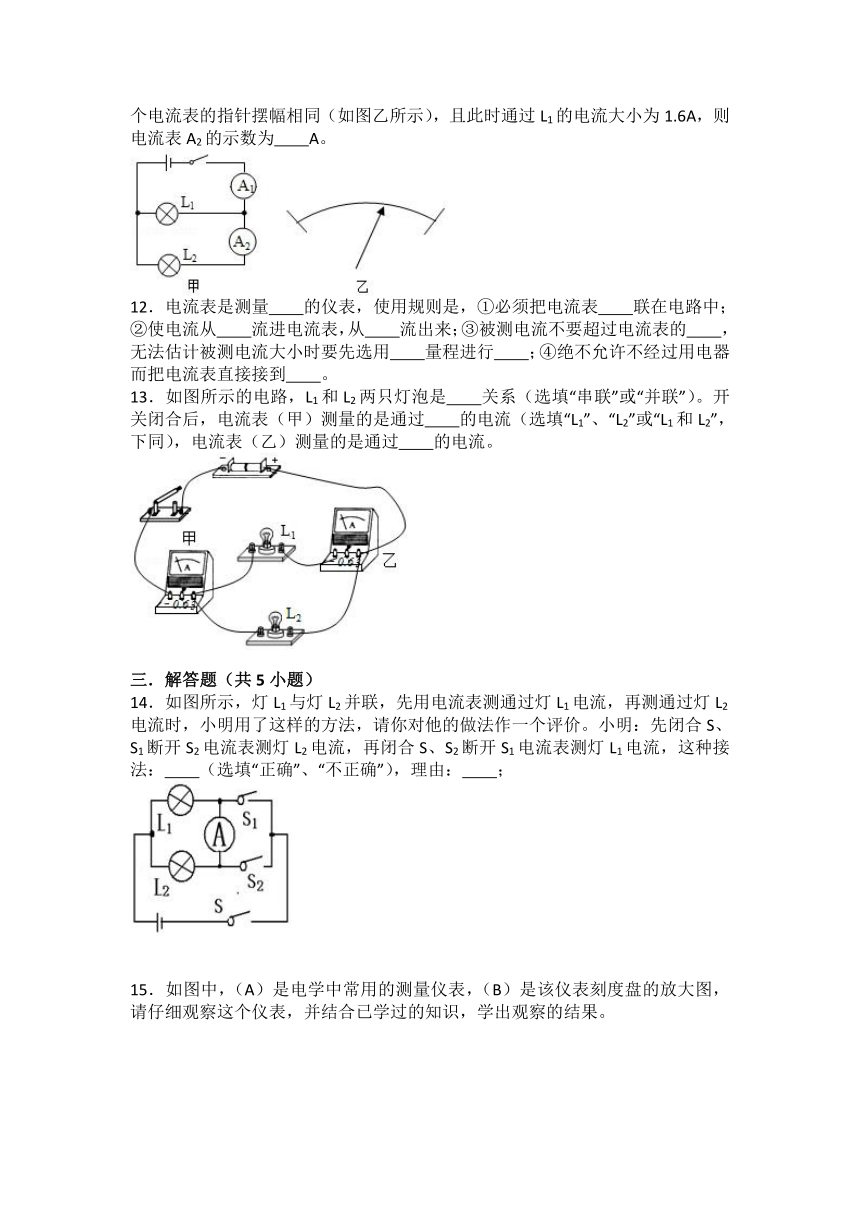

11．如图甲所示的电路中，电流表A2测的是　　的电流，若闭合开关后发现两个电流表的指针摆幅相同（如图乙所示），且此时通过L1的电流大小为1.6A，则电流表A2的示数为　　A。
12．电流表是测量　　的仪表，使用规则是，①必须把电流表　　联在电路中；②使电流从　　流进电流表，从　　流出来；③被测电流不要超过电流表的　　，无法估计被测电流大小时要先选用　　量程进行　　；④绝不允许不经过用电器而把电流表直接接到　　。
13．如图所示的电路，L1和L2两只灯泡是　　关系（选填“串联”或“并联”）。开关闭合后，电流表（甲）测量的是通过　　的电流（选填“L1”、“L2”或“L1和L2”，下同），电流表（乙）测量的是通过　　的电流。
　
三．解答题（共5小题）
14．如图所示，灯L1与灯L2并联，先用电流表测通过灯L1电流，再测通过灯L2电流时，小明用了这样的方法，请你对他的做法作一个评价。小明：先闭合S、S1断开S2电流表测灯L2电流，再闭合S、S2断开S1电流表测灯L1电流，这种接法：　　（选填“正确”、“不正确”），理由：　　；

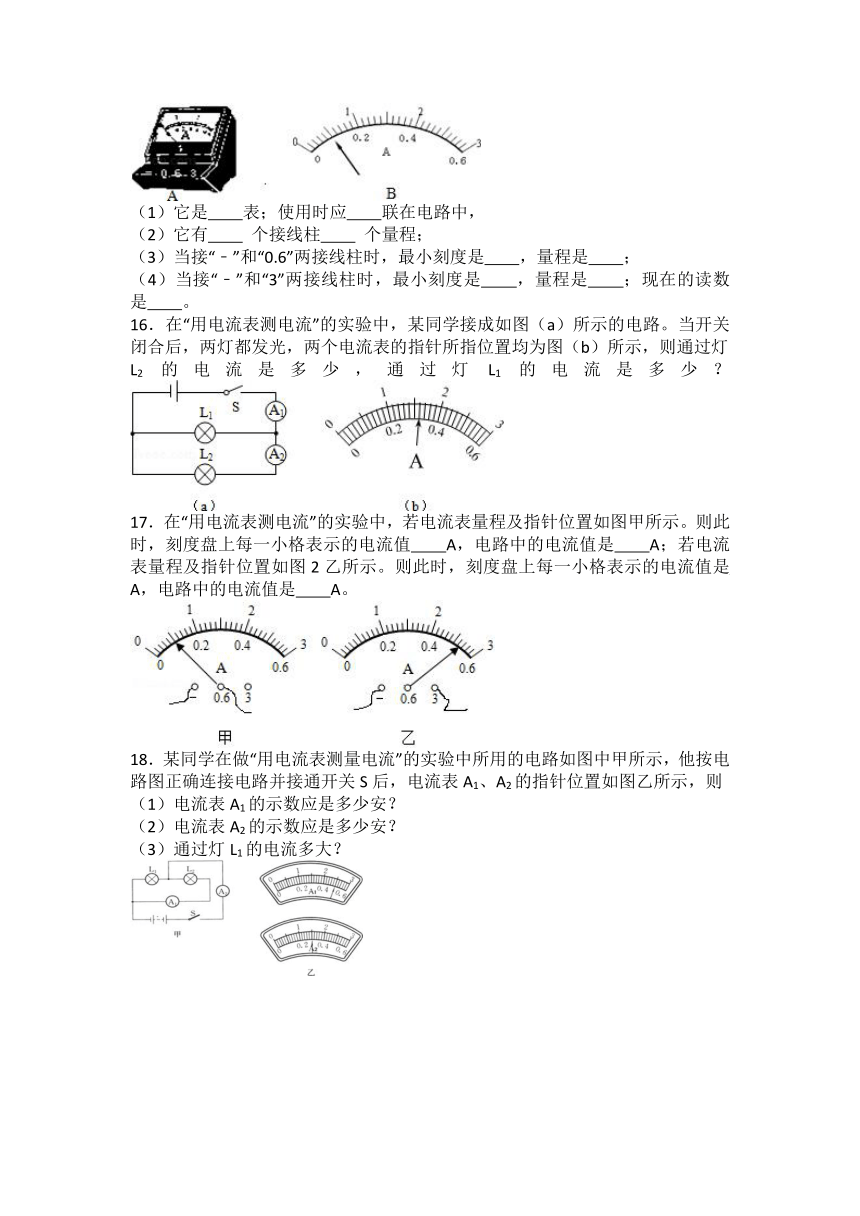

15．如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果。
（1）它是　　表；使用时应　　联在电路中，
（2）它有　　 个接线柱　　 个量程；
（3）当接“﹣”和“0.6”两接线柱时，最小刻度是　　，量程是　　；
（4）当接“﹣”和“3”两接线柱时，最小刻度是　　，量程是　　；现在的读数是　　。
16．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流是多少，通过灯L1的电流是多少？
17．在“用电流表测电流”的实验中，若电流表量程及指针位置如图甲所示。则此时，刻度盘上每一小格表示的电流值　　A，电路中的电流值是　　A；若电流表量程及指针位置如图2乙所示。则此时，刻度盘上每一小格表示的电流值是　　A，电路中的电流值是　　A。
18．某同学在做“用电流表测量电流”的实验中所用的电路如图中甲所示，他按电路图正确连接电路并接通开关S后，电流表A1、A2的指针位置如图乙所示，则
（1）电流表A1的示数应是多少安？
（2）电流表A2的示数应是多少安？
（3）通过灯L1的电流多大？
　
2021-2022学年浙教版科学电流表的读数与使用
参考答案与试题解析
　
一．选择题（共9小题）
1．解：如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；
所以两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表。
故选：D。
　
2．解：A、此图中电流表和L1串联，测的是L1的电流，故A不符合题意；
B、此图中电流表与L2串联，但电流从电流表的负接线柱流入，故B不符合题意；
C、此图中电流表串联在干路上，测的是总电流，故C不符合题意；
D、此图中电流表和L2串联，且电流表的正负接线柱连接正确，测的是通过L2的电流，故D符合题意。
故选：D。
　
3．解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。故A错误；
B、电压表并联在灯泡L2两端，所以测量L2两端电压。由于并联电路两端电压相同，所以电压表示数等于灯泡L1两端电压。故B正确；
C、由于电流表、灯泡L2、开关S2共同组成一个通路，所以断开S2，L2是断路状态，所以电流表示数为0．故C错误；
D、断开S2，电压表仍然并联在电源两端，而电源电压不变，所以电压表示数不变。故D错误。
故选：B。
　
4．解：A、两只灯泡并联，闭合开关，电流表测量通过L2的电流，不会损坏电流表，故A不符合题意；
B、闭合开关，电流从电源正极经电流表直接回到电源负极，造成电源短路，会烧坏电流表和电源，故B符合题意；
C、两只灯泡串联，闭合开关，电流表测量电路中的电流，不会损坏电流表，故C不符合题意；
D、两只灯泡并联，闭合开关，电流表被短路，不会损坏电流表，故D不符合题意。
故选：B。
　
5．解：由图知，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路。
A、由图知，电流表和L1在一条支路上，电流表测量通过L1的电流，故A错误；
B、灯泡L1、L2的规格不同，并联在同一电路中，则L1与L2的亮度不相同，故B错误；
C、灯泡L1、L2的规格不同，并联在同一电路中，则通过L1和L2的电流不相等，故C错误；
D、灯泡L1、L2并联在同一电路中，只断开S2，只有L1发光，因并联电路各支路互不影响，所以L1的亮度不变，故D正确。
故选：D。
　
6．解：A、使用时，电流表要与被测电路串联，电压表与被测电路并联，故A错误；
B、根据电压表、电流表的使用方法：电流要从“+”接线柱入，从“﹣”接线柱出；否则，会使指针反向偏转，打弯指针，损坏电表；故B正确；
C、因为电压表电阻太大，相当于开路，电压表可以并联在电源两端（小于量程），故C错误；
D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好；但故D错误。
故选：B。
　
7．解：A、电流表的正负接线柱接反了，原因是正负接线柱接反，故A不合题意；
B、电路中的电流太小，即电流表量程过大，会出现指针偏转格数过小，故B不合题意；
C、电流表量程过小，会出现指针超过满偏，故C符合题意。
D、电路断路，会出现电流表无示数，故D不合题意。
故选：C。
　
8．解：由图可知，两灯泡并联，电流表串联在干路中，所以电流表测量的是干路电流（通过L1和L2的总电流），故C正确，ABD错误。
故选：C。
　
9．解：根据实物连接图，画出电路图如下：
由图知，两灯并联，S1在干路上，S2在L2支路上，电流表A1在干路上，测量干路电流；电流表A2在L1支路上，测量通过L1的电流。
先闭合开关S1，电路为L1的简单电路，两电流表均测L1的电流；
当S2从断开到闭合的过程中，因并联电路中各支路互不影响，则通过L1的电流不变，即A2的示数不变；电流表A1由测量通过L1的电流，变为测量干路电流，则A1示数变大。
所以，ABD错、C正确。
故选：C。
　
二．填空题（共4小题）
10．解：甲图出现的现象是：电流表的指针反转；
甲同学的问题：电流表的正负接线柱接反了；
乙图出现的现象是：电流表的指针偏转角度太小；
乙同学的问题：电流表所用的量程太大；
丙图出现的现象是：电流表的指针偏转角度太大，超出了其量程；
丙同学的问题：电流表所用的量程太小。
故答案为：电流表的正负接线柱接反了；电流表所用的量程太大；电流表所用的量程太小。
　
11．解：（1）根据图示可知，灯L1与灯L2并联，电流表A1测干路电流I，电流表A2测L2电流I2。
（2）根据电流表的量程、分度值以及指针的位置，结合并联电路电流特点，当两电流表指针偏转角度相同，电流表A1示数应为电流表A2示数的5倍，即I=5I2．根据并联电路特点，干路电流I等于通过灯泡L1的电流I1和通过L2的电流I2的和，I=I1+I2，即：5I2=1.6A+I2，I2=0.4A，电流表A2的示数为0.4A。
故答案为：L2；0.4。
　
12．解：电流表是测量电流的仪表，使用时必须把它串联在电路中；
电流表接入电路时，应使电流从正接线柱流进电流表，从负接线柱流出来；
被测电流不要超过电流表的量程，在实验的过程中，若不知道电流的大小，需要使用大量程进行试触；
绝不允许不经过用电器而把电流表直接接到电源两极。
故答案为：电流；串；正接线柱；负接线柱；量程；大；试触；电源两极。
　
13．解：由图知，开关闭合后，电流从电源正极（电源右端为正极）流出，分为两路，一路流向灯泡L2，另一路流向电流表乙、灯泡L1，然后两路汇合经电流表甲和开关，共同流回负极，因此两灯并联连接；电流表甲测量灯泡L1和L2的电流，电流表乙测量的是灯泡L1的电流。
故答案为：并联；L1和L2；L1。
　
三．解答题（共5小题）
14．解：图中两灯泡并联，只闭合S、S1，电流表与灯泡L2串联，测量灯泡L2的电流，电流表的下面为正接线柱；只闭合S、S2，电流表与灯泡L1串联，测量灯泡L1的电流，电流表的上面为正接线柱，正负接线柱接反，故接法不正确。
故答案为：不正确；电流表正负接线柱接反了。
　
15．解：（1）表盘上标有A，说明是电流表，使用时应串联在电路中；
（2）它有三个接线柱，两个量程；
（3）当接“﹣”和“0.6”两接线柱时，即量程为0～0.6A量程；每一个大格代表0.2A，每一个小格代表0.02A；
（4）当接“﹣”和“3”两接线柱时，即量程为0～3A量程；每一个大格代表1A，每一个小格代表0.1A。
故答案为：（1）电流；串；（2）三；两；（3）0.02A；0﹣0.6A；（4）0.1A；0～3A；0.5A。
　
16．解：由图（a）可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由b图可知干路电流为I=1.60A；
A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.32A；
由并联电路电流的规律I=I1+I2可得，通过灯L1的电流：I1=I﹣I2=1.60A﹣0.32A=1.28A。
答：通过灯L2的电流是0.32A；通过灯L1的电流是1.28A。
　
17．解：如图甲所示，使用的是0﹣0.6A量程，刻度盘上每一小格表示的电流值0.02A，电路中的电流值是0.1A；
如图乙所示，使用的是0﹣3A量程，刻度盘上每一小格表示的电流值是0.1A，电路中的电流值是2.6A。
故答案为：0.02；0.1；0.1；2.6。
　
18．解：两灯泡并联，A1测L2中的电流，A2测干路中的电流。
在并联中，干路中的电流等于各支路电流之和，则A2的读数应比A1的读数大，而A1的指针偏转角度比A2的大，说明A1的量程为0﹣0.6A，A2的量程为0﹣3A，所以A1的读数为0.5A，A2的读数为1.5A。
通过灯L1的电流为：1.5A﹣0.5A=1A；
答：（1）电流表A1的示数为0.5A；
（2）电流表A2的示数应是1.5A；
（3）通过灯L1的电流为1A。
