第2节 电流的测量（电流的测量） 同步练习（含解析）

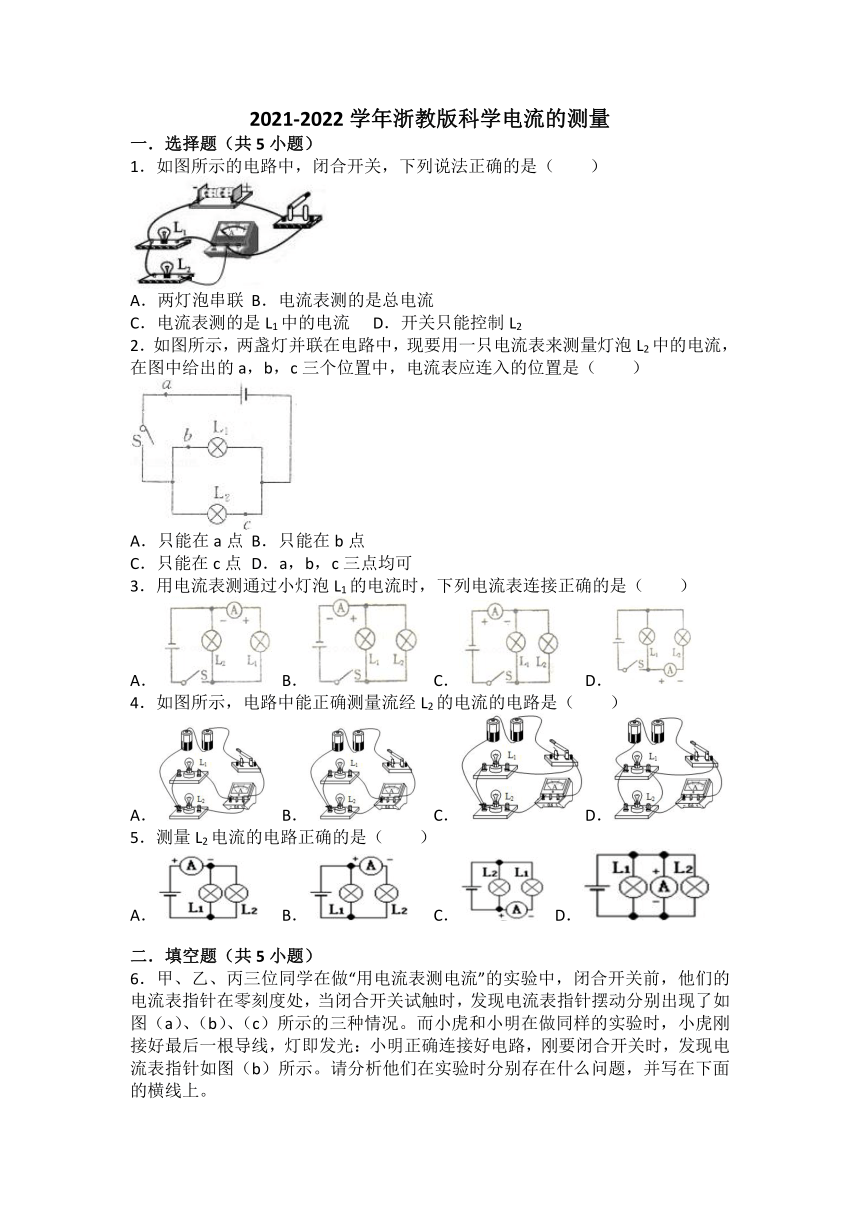

2021-2022学年浙教版科学电流的测量
一．选择题（共5小题）
1．如图所示的电路中，闭合开关，下列说法正确的是（　　）
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1中的电流 D．开关只能控制L2
2．如图所示，两盏灯并联在电路中，现要用一只电流表来测量灯泡L2中的电流，在图中给出的a，b，c三个位置中，电流表应连入的位置是（　　）
A．只能在a点 B．只能在b点
C．只能在c点 D．a，b，c三点均可
3．用电流表测通过小灯泡L1的电流时，下列电流表连接正确的是（　　）
A． B． C． D．
4．如图所示，电路中能正确测量流经L2的电流的电路是（　　）
A． B． C． D．
5．测量L2电流的电路正确的是（　　）
A． B． C． D．
　
二．填空题（共5小题）

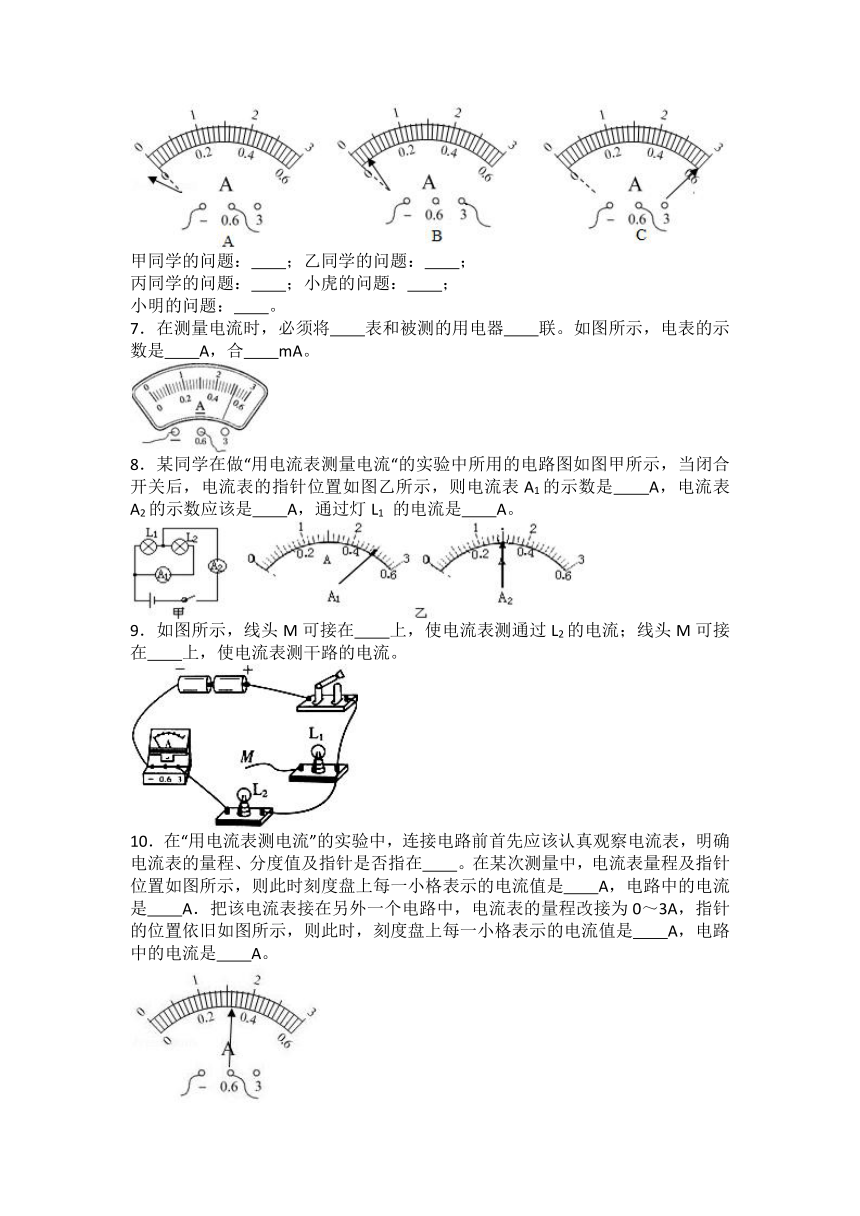

6．甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况。而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示。请分析他们在实验时分别存在什么问题，并写在下面的横线上。
甲同学的问题：　　；乙同学的问题：　　；
丙同学的问题：　　；小虎的问题：　　；
小明的问题：　　。
7．在测量电流时，必须将　　表和被测的用电器　　联。如图所示，电表的示数是　　A，合　　mA。
8．某同学在做“用电流表测量电流“的实验中所用的电路图如图甲所示，当闭合开关后，电流表的指针位置如图乙所示，则电流表A1的示数是　　A，电流表A2的示数应该是　　A，通过灯L1 的电流是　　A。
9．如图所示，线头M可接在　　上，使电流表测通过L2的电流；线头M可接在　　上，使电流表测干路的电流。
10．在“用电流表测电流”的实验中，连接电路前首先应该认真观察电流表，明确电流表的量程、分度值及指针是否指在　　。在某次测量中，电流表量程及指针位置如图所示，则此时刻度盘上每一小格表示的电流值是　　A，电路中的电流是　　A．把该电流表接在另外一个电路中，电流表的量程改接为0～3A，指针的位置依旧如图所示，则此时，刻度盘上每一小格表示的电流值是　　A，电路中的电流是　　A。
　
三．实验探究题（共5小题）

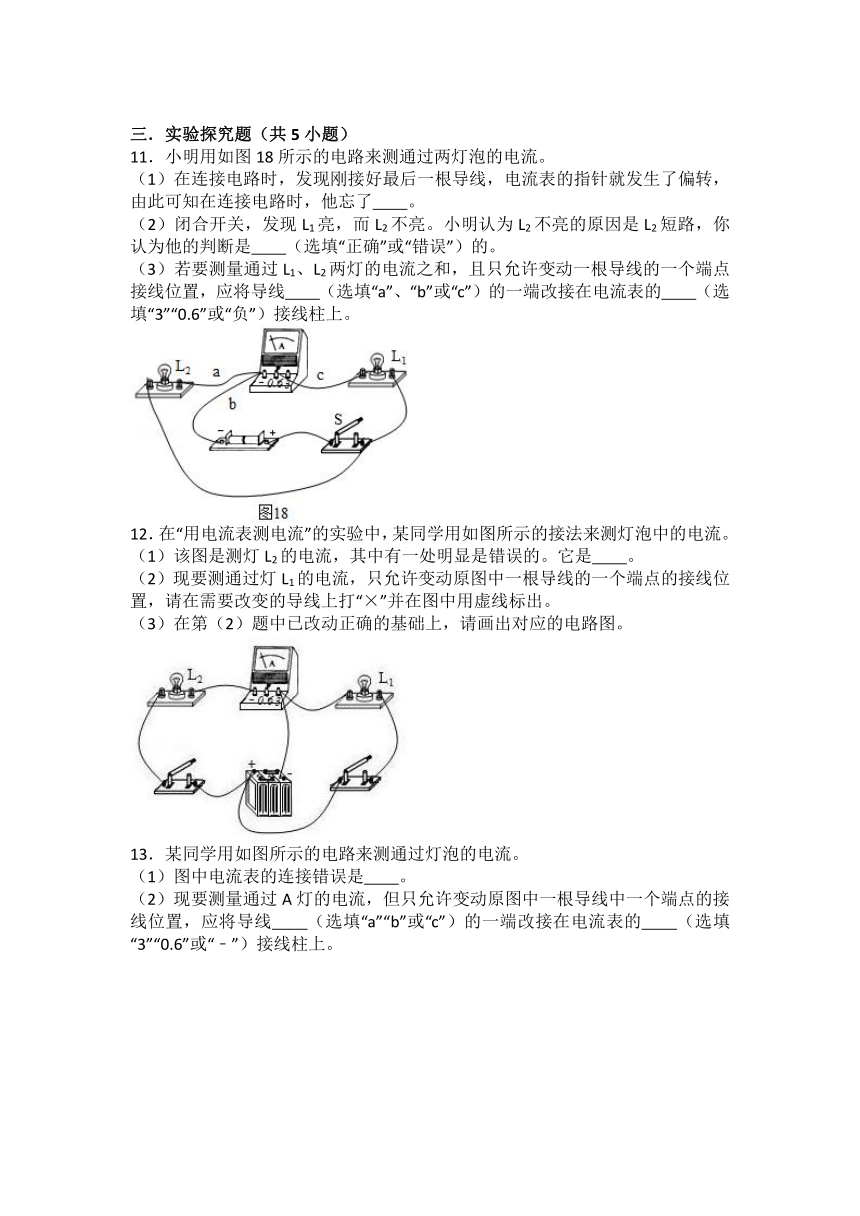

11．小明用如图18所示的电路来测通过两灯泡的电流。
（1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了　　。
（2）闭合开关，发现L1亮，而L2不亮。小明认为L2不亮的原因是L2短路，你认为他的判断是　　（选填“正确”或“错误”）的。
（3）若要测量通过L1、L2两灯的电流之和，且只允许变动一根导线的一个端点接线位置，应将导线　　（选填“a”、“b”或“c”）的一端改接在电流表的　　（选填“3”“0.6”或“负”）接线柱上。
12．在“用电流表测电流”的实验中，某同学用如图所示的接法来测灯泡中的电流。
（1）该图是测灯L2的电流，其中有一处明显是错误的。它是　　。
（2）现要测通过灯L1的电流，只允许变动原图中一根导线的一个端点的接线位置，请在需要改变的导线上打“×”并在图中用虚线标出。
（3）在第（2）题中已改动正确的基础上，请画出对应的电路图。
13．某同学用如图所示的电路来测通过灯泡的电流。
（1）图中电流表的连接错误是　　。
（2）现要测量通过A灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线　　（选填“a”“b”或“c”）的一端改接在电流表的　　（选填“3”“0.6”或“﹣”）接线柱上。

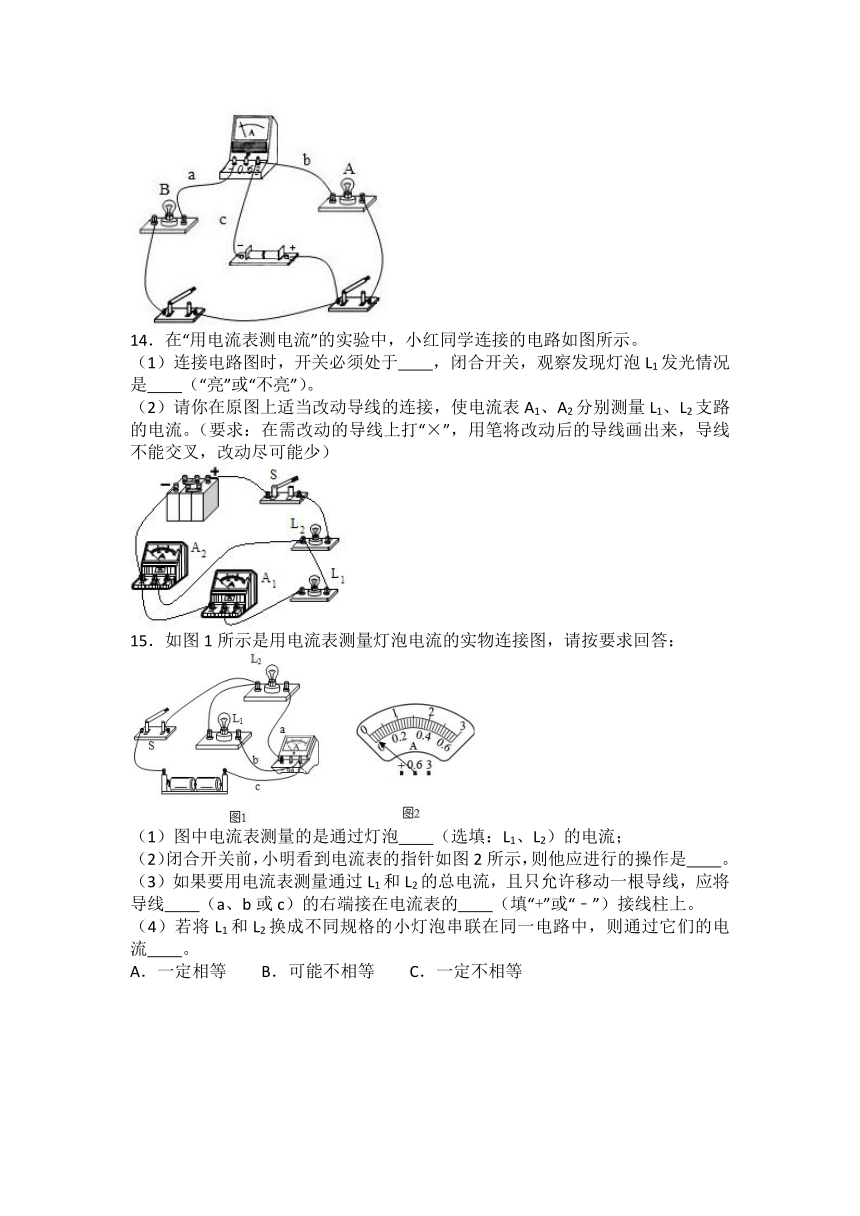

14．在“用电流表测电流”的实验中，小红同学连接的电路如图所示。
（1）连接电路图时，开关必须处于　　，闭合开关，观察发现灯泡L1发光情况是　　（“亮”或“不亮”）。
（2）请你在原图上适当改动导线的连接，使电流表A1、A2分别测量L1、L2支路的电流。（要求：在需改动的导线上打“×”，用笔将改动后的导线画出来，导线不能交叉，改动尽可能少）
15．如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）图中电流表测量的是通过灯泡　　（选填：L1、L2）的电流；
（2）闭合开关前，小明看到电流表的指针如图2所示，则他应进行的操作是　　。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，应将导线　　（a、b或c）的右端接在电流表的　　（填“+”或“﹣”）接线柱上。
（4）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流　　。
A．一定相等 B．可能不相等 C．一定不相等
　
2021-2022学年浙教版科学电流的测量
参考答案与试题解析
　
一．选择题（共5小题）
1．解：（1）由图知，两灯泡并列连接，则两灯泡并联，故A错误；
（2）如图所示的电路中，开关在干路中，控制整个电路；电流表和灯泡L1串联，因此电流表测的是L1中的电流，故C正确、BD错误。
故选：C。
　
2．解：根据电路图可知，两灯泡并联，a点在干路上，b点为L1所在的支路上的一点；c点为L2所在的支路上的一点；要测量灯泡L2中的电流，则需使电流表与L2串联，故将电流表连入c点。
故选：C。
　
3．解：A、电流表与灯泡L1串联，测的是灯泡L1的电流，并且正负接线柱连接正确，故A正确；
B、电流表串联在干路中，测量电路中的总电流，故B错误；
C、电流表串联在干路中，测量电路中的总电流，且正负接线柱连接错误；故C错误；
D、电流表与灯泡L2串联，故测量L2的电流，故D错误。
故选：A。
　
4．解：A、图中两灯并联，电流表串联在L1所在的支路上，测量通过L1的电流，故A错误；
B、图中两灯并联，电流表串联在干路上，电流表测量干路的电流，故B错误；
C、图中两灯并联，电流表串联在L2所在的支路上，测量通过L2的电流，并且电流从“+”接线柱流入，从“﹣”接线柱流出，故C正确；
D、图中两灯并联，开关闭合后，电流表被短路，不能测量通过L2的电流，故D错误。
故选：C。
　
5．解：由图知：
A、两只灯泡并联，电流表测量干路电流。此选项错误；
B、两只灯泡并联，电流表与灯泡L2串联，测量通过L2的电流。此选项正确；
C、两只灯泡并联，电流表与灯泡L1串联，且正负接线柱接反了。此选项错误；
D、两只灯泡并联，电流表与灯泡并联，会形成短路。此选项错误。
故选：B。
　
二．填空题（共5小题）
6．解：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；
（2）乙图中的指针偏转角度太小，说明出现的问题是：量程太大了；
（3）丙图中的指针偏转角度太大，说明出现的问题是：量程太小了；
（4）连接完最后一根导线，灯泡亮了，电路接通，原因是连接实物电路图前开关没有断开；
（5）小明正确连接好电路，刚要闭合开关时，电流表指针发生偏转，说明使用前没有校零。
故答案为：电流表的正负接线柱接反了；所选的量程太大；所选的量程太小；电流表没有校零。
　
7．解：在测量电路电流时，必须将电流表与被测的用电器串联；
由图知：电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的示数为0.52A=520mA。
故答案为：电流；串；0.52；520。
　
8．解：由图知：
两只灯泡并联，电流表A1测量通过灯泡L2的电流，电流表A2测量干路电流，所以A2示数较大，而A2指针偏转角度较小，所以选择的是大量程0～3A，分度值为0.1A，示数为I=1.5A；
电流表A1选择的是0～0.6A，分度值为0.02A，示数为I2=0.5A，即通过灯泡L2的电流为0.5A，所以通过灯泡L1的电流为I1=I﹣I2=1.5A﹣0.5A=1A。
故答案为：0.5；1.5；1。
　
9．解：L1、L2两盏灯并联，开关在干路，若用电流表测L2的电流，则电流表与L2串联连接，因此线头M应接到电源和电流表之间的接线柱上；
若电流表测量干路电流，则电流表应该串联在干路中，即线头M应接在L2和电流表之间的接线柱上。
故答案为：电源和电流表之间的接线柱；L2和电流表之间的接线柱。
　
10．解：使用电流表时，要先观察它的量程、分度值及指针是否指在零刻线上；
根据图示可知，电流表的量程为0～0.6A，它的一个大格是0.2A，一个大格间由10个小格，所以一个小格就是=0.02A，电流表的示数为0.32A；
把该电流表接在另外一个电路中，指针的位置不变，电流表的量程改接为0～3A，它的一个大格是1A，一个大格间由10个小格，所以一个小格就是=0.1A，电流表的示数为1.6A。
故答案为：零刻度线处；0.02；0.32；0.1；1.6。
　
三．实验探究题（共5小题）
11．解：（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（2）由图知，两盏灯并联；已知闭合开关后，L1亮，而L2不亮，不亮的L2灯一定不是短路，若L2短路，两个灯泡会同时短路，都不发光，所以故障为灯泡L2断路，故他的判断错误；
（3）要使电流表测量通过L1、L2两灯的电流之和，应该将电流表接在干路上，正确的接法是：根据电流的流向，把a导线的一端改接到电流表的“0.6”接线柱上，如下图所示：
故答案为：（1）断开开关；（2）错误；（3）a；0.6。
　
12．解：由图知：
（1）闭合左侧的开关，电流从电源正极出发，经过开关、灯泡L2、电流表回到负极，但电流表正负接线柱接反了；
（2）要测量通过灯泡L1的电流，需要电流表与灯泡串L1联，需要将中间连接电源负极与电流表“+”接线柱的导线从“+”改接到“﹣”；如下图：
（3）电路图如图所示：
答：
（1）电流表的正负接线柱接反了；
（2）电路错误及改正如上图；
（3）电路图如上。
　
13．解：（1）根据实物图可知，电流经B灯后，从电流表的负接线柱流入，从电流表的正接线柱流出，再回到电源负极，故该图中电流表的接法错误是正、负接线柱接反了。
（2）若要测量通过A灯的电流，则电流表应与A灯串联，故应将导线c从电流表“3”接线柱改接在电流“﹣”接线柱上。
故答案为：（1）电流表正、负接线柱接反了；（2）c；﹣。
　
14．解：（1）连接电路图时，开关必须处于断开状态；闭合开关，灯泡L1和电流表L2串联后与电流表A2并联，灯L1短路、不亮；
（2）使电流表A1、A2分别测量L1、L2支路的电流，将灯L1右端与灯L2左端之间的导线去掉，用导线将灯L1右端与灯L2右端连接，如下图所示：
故答案为：（1）断开状态；不亮；
（2）见上图。
　
15．解：（1）如图所示，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流。
（2）由图甲知，在没有接入电路时，电路表的指针未指零，所以应该进行调零；
（3）用电流表测通过L1、L2的总电流，把电流表接在干路上，b线的右端改接电流表负接线柱上即可；
（4）已知两个不同规格的灯泡是串联的，串联电路的电流处处相等，故A正确；故选：A。
故答案为：（1）L2；（2）调零；（3）b；一；（4）A。
